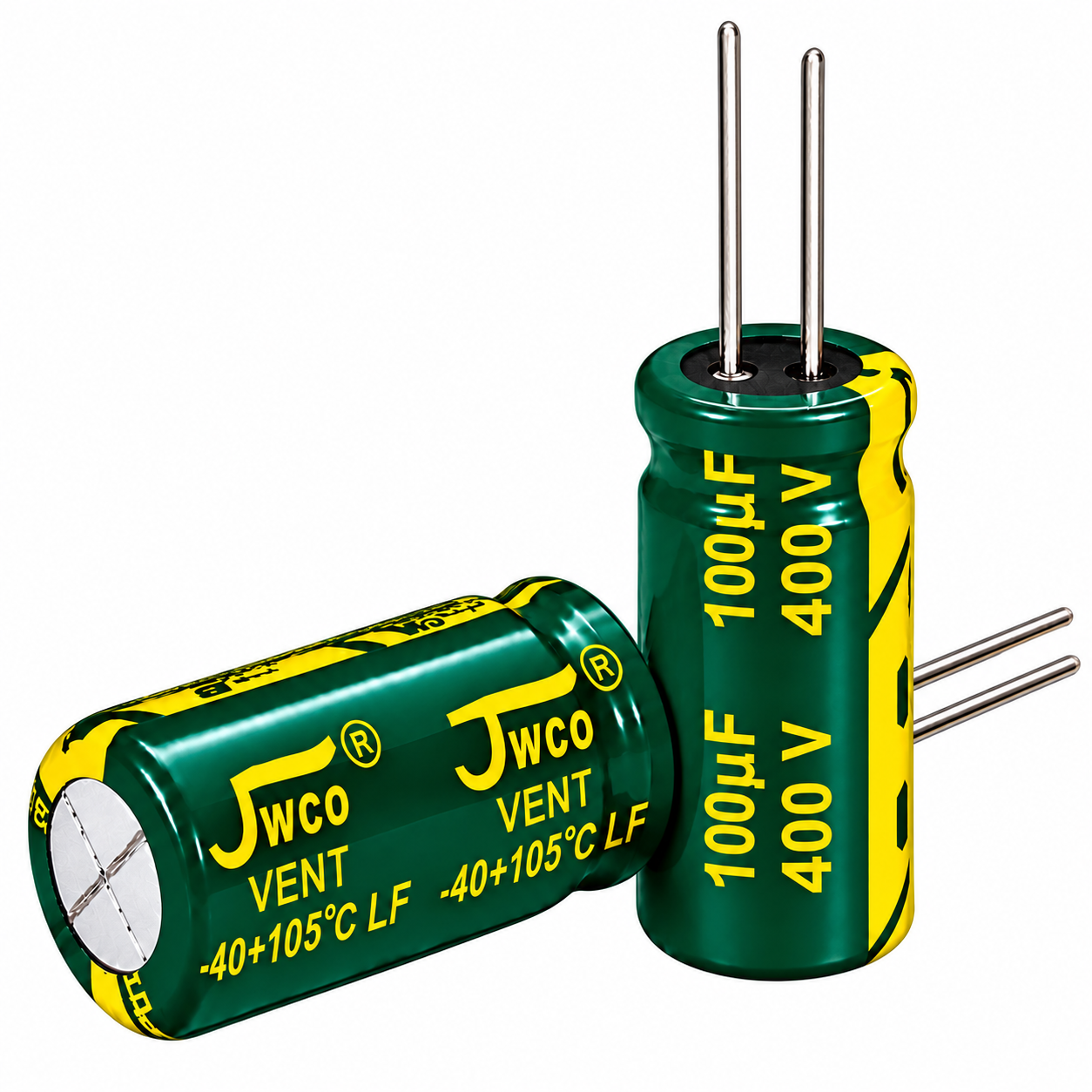

خازن الکترولیتی JWCO ظرفیت 100 میکروفاراد 400 ولت یک خازن پایه‌دار با روکش سبز و نوشته زرد است. مقدار ظرفیت 100µF و ولتاژ 400V روی بدنه این نمونه دیده می‌شود. عنوان انگلیسی توصیفی محصول JWCO 100uF 400V Green Radial Electrolytic Capacitor است. دو پایه از یک سمت بدنه خارج می‌شوند و تصویر، نوشته‌ها و شکل قطعه را از دو زاویه نشان می‌دهد.

ظرفیت 100 میکروفاراد و ولتاژ نامی 400 ولت

دو عدد ظرفیت و ولتاژ در انتخاب خازن نقش جداگانه دارند. ظرفیت این محصول 100 میکروفاراد است؛ این مقدار را با نقشه مدار یا نوشته قطعه قبلی تطبیق دهید. عدد 400 ولت نیز مشخصه ولتاژ نامی خازن است و نباید با ولتاژ خروجی یک منبع تغذیه اشتباه گرفته شود. این قطعه منبع تولید ولتاژ نیست و وظیفه آن در هر برد به طراحی همان مدار بستگی دارد.

در زمان جایگزینی، شباهت ظاهری یا یکسان بودن رنگ بدنه کافی نیست. دو خازن سبز ممکن است ظرفیت، ولتاژ، ابعاد و مشخصات عملکردی متفاوتی داشته باشند. بهتر است پیش از انتخاب، نوشته کامل قطعه قبلی را ثبت کنید و پس از آن شرایط کار مدار را بررسی کنید. انتخاب بر اساس برند به‌تنهایی جای تطبیق مشخصات مورد نیاز را نمی‌گیرد.

مشخصات قابل مشاهده روی خازن JWCO

مشخصات جدول از نوشته و ظاهر همین نمونه استخراج شده‌اند. اندازه بدنه و فاصله دقیق پایه‌ها در این جدول تعیین نشده است؛ بنابراین برای بردی که فضای نصب محدود دارد باید ابعاد مورد نیاز جداگانه کنترل شوند. نشان دما نیز به‌تنهایی بیانگر طول عمر مشخص در یک مدار نیست. ساعات عمر، جریان ریپل و مقاومت سری معادل از رنگ روکش قابل استنتاج نیستند.

بررسی قطبیت و محل نصب

این خازن قطبی است و پیش از نصب باید جهت پایه‌ها با علامت روی بدنه و مسیر مدار تطبیق داده شود. نصب برعکس یا اعمال ولتاژ بیش از مقدار نامی می‌تواند به خازن آسیب برساند. در تعمیر برد، تنها به جهت قطعه قبلی اکتفا نکنید؛ نوشته بدنه و نشانه‌های برد را نیز بررسی کنید، به‌خصوص اگر دستگاه قبلاً تعمیر شده است.

فرم رادیال برای نصب پایه‌ها در سوراخ‌های برد به کار می‌رود. هنگام انتخاب جایگزین، ارتفاع قطعه و فضای اطراف آن را در نظر بگیرید تا بدنه با قطعات مجاور یا پوشش دستگاه تماس نامناسب پیدا نکند. وجود دو پایه در یک سمت، به معنای یکسان بودن فاصله پایه با تمام خازن‌های هم‌ظرفیت نیست و اندازه‌گیری محل نصب همچنان لازم است.

انتخاب خازن برای تعمیر و مونتاژ

برای سفارش این مدل، مقدار 100 میکروفاراد و ولتاژ 400 ولت را هم‌زمان در فهرست قطعات ثبت کنید. اگر روی برد چند خازن با ظاهر شبیه وجود دارد، مشخصات هر محل را جداگانه یادداشت کنید تا قطعات هنگام مونتاژ جابه‌جا نشوند. نگهداری قطعات در بسته‌های برچسب‌دار نیز انتخاب ظرفیت درست را در زمان کار آسان‌تر می‌کند.

این صفحه مشخصات مدل فروشی را معرفی می‌کند و جای مدارک طراحی پروژه را نمی‌گیرد. برای کاربردی با الزام مشخص درباره جریان ریپل، تلرانس یا طول عمر، باید همان پارامترها از مدرک فنی معتبر بررسی شوند. عبارت‌هایی مانند Low ESR یا مناسب صدای حرفه‌ای برای این نمونه در مشخصات ثبت نشده‌اند؛ رنگ سبز به‌تنهایی چنین ویژگی‌هایی را اثبات نمی‌کند.

راهنمای مقایسه پیش از خرید

در مقایسه این محصول با گزینه‌های دیگر، ابتدا ظرفیت، سپس ولتاژ و بعد شرایط نصب را بررسی کنید. اگر اطلاعات قطعه قبلی پاک شده است، استفاده از نقشه یا فهرست قطعات دستگاه نتیجه دقیق‌تری از حدس بر اساس اندازه ظاهری دارد. برای بررسی مدل‌های دیگر می‌توانید به بخش خازن‌های الکترولیتی عصرتولز مراجعه کنید.

پرسش‌های متداول

ظرفیت این مدل چقدر است؟

مقدار درج‌شده روی بدنه 100 میکروفاراد و ولتاژ نامی آن 400 ولت است. در زمان سفارش هر دو عدد را کنترل کنید.

آیا دو نمای تصویر به معنی بسته دوتایی است؟

خیر؛ تصویر برای نمایش شکل بدنه و نوشته‌های قطعه از دو زاویه تهیه شده است و به‌تنهایی تعداد بسته را مشخص نمی‌کند.

آیا این خازن بدون توجه به جهت نصب می‌شود؟

خیر، خازن قطبی است و جهت نصب باید با علامت قطبیت و مدار مطابقت داشته باشد.

برای آشنایی عمومی با ساختار این خانواده از قطعات، توضیح خازن الکترولیتی آلومینیومی قابل مطالعه است.
