پراب اسیلوسکوپ لیدر مدل LEADER LP-16A

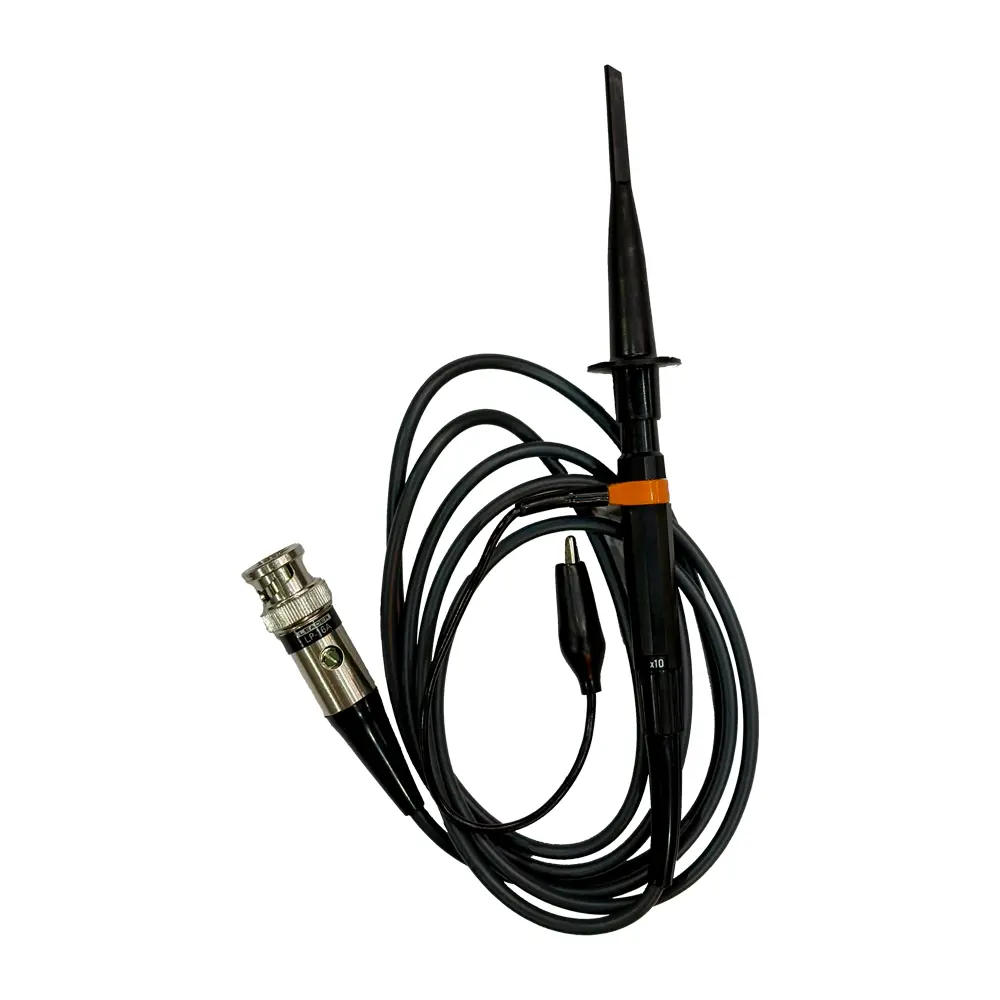

پراب لیدر LP-16A رابط اندازه‌گیری میان نقطه آزمون مدار و ورودی اسیلوسکوپ است. این مدل ساختار پسیو دارد و با اتصال BNC به ورودی مناسب دستگاه متصل می‌شود. کلید روی بدنه امکان انتخاب دو حالت x1 و x10 را فراهم می‌کند؛ بنابراین می‌توان ضریب تضعیف را متناسب با دامنه سیگنال، پهنای باند مورد نیاز و حساسیت مدار انتخاب کرد. مدل LP-16A روی بخش اتصال پراب مشخص شده و تصاویر این صفحه نمای کابل، نوک اندازه‌گیری، سری قلابی و محل تنظیم جبران‌سازی را نشان می‌دهند.

این محصول برای مشاهده شکل موج در آزمایشگاه الکترونیک، آموزش، عیب‌یابی و بررسی مدارهای سازگار با پراب پسیو کاربرد دارد. انتخاب پراب صرفاً بر اساس شکل فیش کافی نیست؛ امپدانس ورودی اسیلوسکوپ و محدوده جبران‌سازی نیز باید هماهنگ باشند. برای مقایسه ساختارها و مدل‌های دیگر می‌توانید دسته پراب اسیلوسکوپ را بررسی کنید.

دو حالت اندازه‌گیری و تفاوت پهنای باند

در حالت x1، مسیر اندازه‌گیری بدون تضعیف ده‌برابری استفاده می‌شود و پهنای باند درج‌شده برای این حالت از DC تا ۵ مگاهرتز است. در حالت x10، دامنه سیگنال در مسیر پراب به یک‌دهم کاهش پیدا می‌کند و پهنای باند درج‌شده به ۴۰ مگاهرتز می‌رسد. در نتیجه عدد ۴۰ مگاهرتز را نباید به حالت x1 تعمیم داد. هنگام تغییر وضعیت کلید پراب، تنظیم ضریب پراب در منوی کانال اسیلوسکوپ را نیز تغییر دهید تا مقیاس ولتاژ نمایش‌داده‌شده با اتصال واقعی هماهنگ شود.

امپدانس ورودی درج‌شده برای حالت x10 برابر ۱۰ مگااهم و برای حالت x1 برابر ۱ مگااهم است؛ این مقادیر در شرایط اتصال به ورودی مناسب اسیلوسکوپ بیان می‌شوند. ظرفیت ورودی کمتر در حالت x10 به کاهش اثر بارگذاری روی بسیاری از مدارها کمک می‌کند. بااین‌حال هر پراب بخشی از مدار اندازه‌گیری است و اتصال آن می‌تواند بر سیگنال‌های حساس اثر بگذارد. برای بررسی مدار، ابتدا محدوده فرکانسی و دامنه مورد انتظار را مشخص کنید و سپس حالت مناسب را انتخاب کنید.

مشخصات مدل LP-16A

جبران‌سازی پیش از اندازه‌گیری

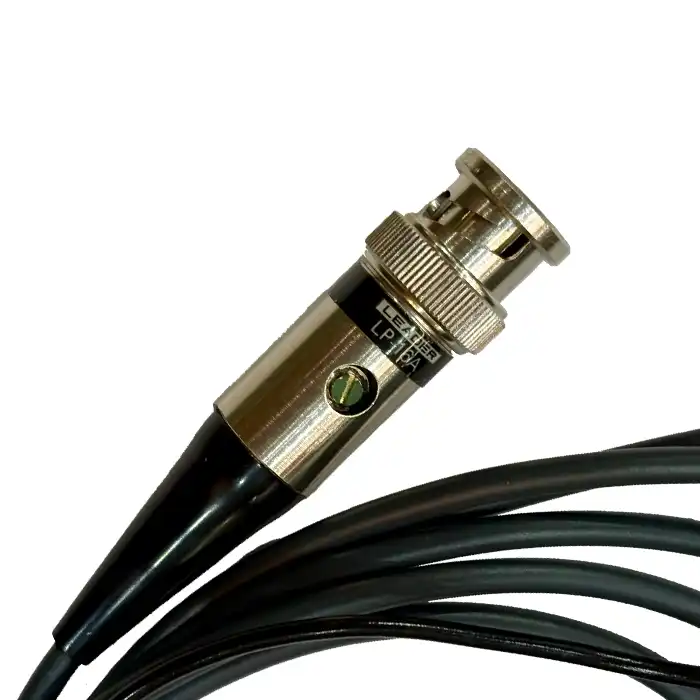

پس از اتصال پراب به اسیلوسکوپ، تنظیم جبران‌سازی را با خروجی کالیبراسیون مناسب دستگاه بررسی کنید. راهنمای چاپ‌شده همراه مدل، شکل موج کم‌جبران‌شده، تنظیم صحیح و بیش‌جبران‌شده را در کنار یکدیگر نشان می‌دهد. برای این تنظیم، پراب در حالت x10 قرار می‌گیرد و پیچ تنظیم روی بخش اتصال به دستگاه با ابزار مناسب به‌آرامی تنظیم می‌شود. هدف، نمایش شکل موج مرجع با قسمت بالایی صاف و بدون انحنای ناشی از تنظیم نادرست پراب است.

تنظیم انجام‌شده روی یک اسیلوسکوپ لزوماً برای ورودی دستگاه دیگر مناسب نیست. هنگام جابه‌جایی پراب بین دستگاه‌ها یا کانال‌هایی با مشخصات متفاوت، این بررسی را تکرار کنید. تغییر تنظیم جبران‌سازی جای کالیبراسیون اسیلوسکوپ را نمی‌گیرد و نمی‌تواند محدودیت پهنای باند دستگاه را برطرف کند. اندازه‌گیری نهایی به مجموعه پراب، کابل، ورودی دستگاه و روش اتصال وابسته است.

نوک پراب، اتصال زمین و انتخاب کاربرد

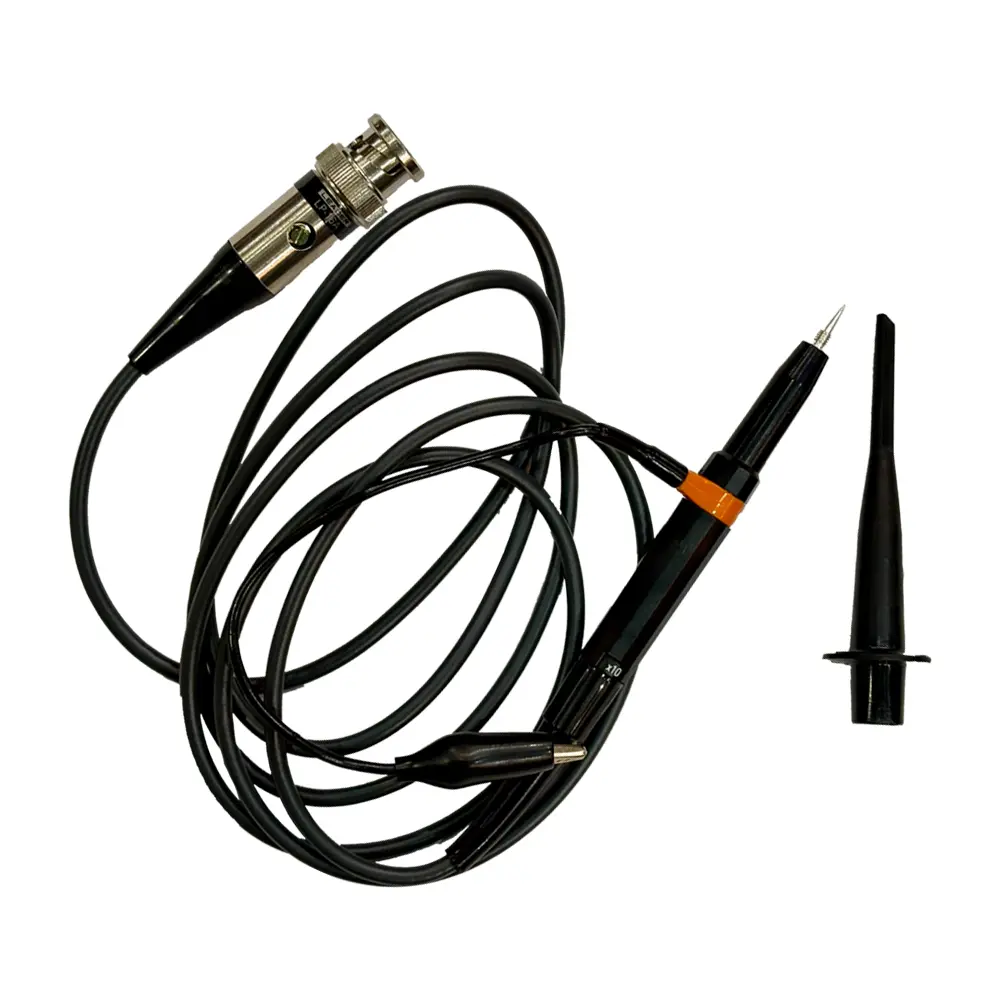

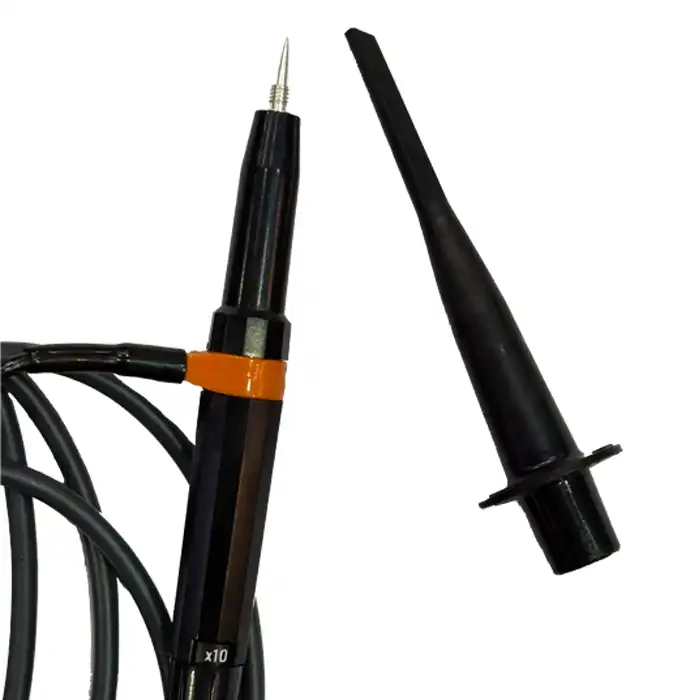

سری قلابی برای نگه‌داشتن اتصال روی نقطه مناسب مدار کاربرد دارد و با جداکردن آن، نوک فلزی برای دسترسی به نقاط کوچک‌تر در دسترس قرار می‌گیرد. پیش از اندازه‌گیری، اتصال کابل، وضعیت عایق و استحکام اتصال زمین را بررسی کنید. کابل زمین را متناسب با شرایط آزمون مرتب کنید تا حلقه اتصال اضافی ایجاد نشود. هنگام جابه‌جایی، از کشیدن سیم برای جداکردن کانکتور یا خم‌کردن شدید کابل در محل خروج از بدنه خودداری کنید.

LP-16A یک پراب پسیو است و نباید آن را معادل پراب تفاضلی یا ایزوله در نظر گرفت. اتصال زمین و محدوده مجاز اندازه‌گیری باید با راهنمای پراب و اسیلوسکوپ تطبیق داده شوند. وجود کانکتور BNC به‌تنهایی سازگاری ایمن با هر دستگاه یا هر نقطه مدار را تضمین نمی‌کند. برای انتخاب میان این مدل و گزینه‌ای دیگر، مشخصات پراب HP-3060 را نیز جداگانه بررسی کنید؛ تفاوت مدل‌ها را باید بر پایه مشخصات و کاربرد واقعی سنجید.
