دیود سوئیچینگ چندگانه لیشن مدل LISION MMBD4448HAQWG پکیج SOT-363

دیود سوئیچینگ چندگانه لیشن مدل LISION MMBD4448HAQWG پکیج SOT-363 یک قطعه نیمه‌هادی نصب سطحی از خانواده دیودهای سوئیچینگ چندگانه است که با ولتاژ معکوس پیک تکرارشونده 80 V، جریان خروجی یکسوشده متوسط 250 mA، زمان بازیابی معکوس حداکثر 4 ns و توان اتلاف 200 mW در پکیج شش‌ترمیناله SOT-363 عرضه می‌شود. این کالا در عصرتولز فقط به‌صورت حلقه مادر کامل ۳۰۰۰ عددی فروخته می‌شود و قیمت صفحه متعلق به یک حلقه کامل است، نه یک قطعه یا بسته کوچک‌تر.

نام انگلیسی کامل محصول: LISION MMBD4448HAQWG 80 V 250 mA 4 ns 200 mW SOT-363 Surface-Mount Switching Multi-Units Diode, 3000-Piece Full Reel.

هویت این مدل پیش از ساخت نخستین پیش‌نویس به‌صورت هم‌زمان کنترل شده است. عنوان دنیز مدل پایه MMBD4448HAQW و خانواده Switching Multi-units Diode را نشان می‌دهد، معنای URL با دیود نصب سطحی SOT-363 سازگار است، جدول رسمی LISION ردیف دقیق همین مدل را ثبت می‌کند و تصویر حلقه، برند LISION، کد سفارش MMBD4448HAQWG و تعداد QTY:3000 را کنار هم نشان می‌دهد. به همین دلیل مشخصات مدل همسایه، سازنده رقیب یا بسته‌ای با تعداد دیگر در این صفحه وارد نشده است.

⚡ کاربرد و عملکرد دیود سوئیچینگ چندگانه

دیود سوئیچینگ برای عبور یا قطع سریع جریان در مسیرهای سیگنال و مدارهای کنترلی به کار می‌رود. عدد 4 ns زمان بازیابی معکوس حداکثر همین ردیف رسمی است؛ یعنی قطعه پس از تغییر وضعیت بایاس، با تأخیر کوتاهی از هدایت معکوس گذرا خارج می‌شود. این ویژگی در گیره‌کردن سیگنال، شکل‌دهی پالس، حفاظت ورودی‌های کم‌انرژی، مسیرهای منطقی، سوئیچینگ سریع و مدارهایی که چند پیوند دیودی در فضای کوچک لازم دارند مفید است.

عبارت چندگانه به وجود چند واحد دیودی در یک بدنه اشاره دارد، اما کد آرایش داخلی رسمی برای این مدل D15 است. چون نقشه پایه همان صفحه در داده قابل‌بازیابی حاضر نبود، از روی شکل بدنه یا خانواده‌های مشابه درباره اتصال دقیق پایه‌ها حدس زده نشده است. پیش از طراحی PCB باید شکل D15 و شماره‌گذاری پایه‌ها از نقشه رسمی همان سفارش کنترل شود؛ استفاده از فوت‌پرینت یا pinout مدل مجاور می‌تواند باعث اتصال اشتباه مدار شود.

📊 جدول مشخصات فنی دقیق

اعداد جدول از ردیف دقیق MMBD4448HAQW در خانواده SOT-363 Switching Multi-units Diodes خوانده شده‌اند. توان 200 mW، ولتاژ 80 V، جریان 250 mA، زمان 4 ns، افت مستقیم 1.25 V در IF=150 mA و نشتی 0.1 µA در VR=70 V همگی برای همین ردیف ثبت شده‌اند. هیچ عددی از MMBD4448HADW یا مدل‌های نزدیک وارد صفحه نشده است.

حداکثر ولتاژ مستقیم 1.25 V یک حد اندازه‌گیری‌شده در جریان مستقیم 150 mA است، نه افت ثابت برای همه جریان‌ها و دماها. در جریان کمتر ممکن است افت پایین‌تری دیده شود و با افزایش دما یا تغییر شرایط آزمون رفتار قطعه تغییر می‌کند. به همین ترتیب، جریان نشتی 0.1 µA در ولتاژ معکوس 70 V یک مقدار حداکثری در نقطه آزمون رسمی است و نباید بدون بررسی دما به همه شرایط کاری تعمیم داده شود.

🔬 تفسیر سرعت، ولتاژ و جریان

ولتاژ معکوس پیک تکرارشونده 80 V سقف نامی این پارامتر است و طراحی مطمئن باید برای جهش‌های گذرا، تلرانس منبع و شرایط محیطی حاشیه مناسب داشته باشد. اگر مدار با پالس‌های پرانرژی روبه‌رو است، دیود سوئیچینگ جایگزین خودکار TVS نیست؛ TVS با پارامترهای ویژه کلمپ و توان پالس انتخاب می‌شود. همچنین این مدل برای یکسوسازی توان بالا طراحی نشده و جریان 250 mA را نباید جدا از دما، الگوی مس PCB و توان اتلاف 200 mW تفسیر کرد.

زمان بازیابی معکوس 4 ns برای مدار سریع مزیت است، اما عملکرد نهایی فقط به قطعه وابسته نیست. ظرفیت مسیر، مقاومت منبع، دامنه سیگنال، شکل موج، فوت‌پرینت، طول ترک و پراب اندازه‌گیری می‌توانند لبه پالس را تغییر دهند. برای ارزیابی نمونه در مدار، ابزار اندازه‌گیری و چیدمان آزمون باید پهنای باند کافی داشته باشند تا تأخیر ناشی از کابل یا پروب با زمان بازیابی قطعه اشتباه نشود.

📐 مشخصات ظاهری و پکیج SOT-363

محصول بدنه‌ای مشکی، کوچک و مستطیلی دارد و شش ترمینال فلزی در دو سوی بدنه دیده می‌شود. مارکینگ قابل‌مشاهده روی فریم اصلی KA5 است. تصاویر جلو و پشت برای کنترل ظاهر، جهت بدنه، سلامت ترمینال‌ها و تطبیق مارکینگ مفیدند. فرم نصب سطحی آن برای مونتاژ خودکار و تغذیه از نوار حامل طراحی شده است.

در اطلاعات دقیق همین مدل که بازیابی شده، عدد رسمی طول، عرض و ارتفاع بدنه درج نشده است؛ بنابراین اندازه عددی یا پیشنهاد فوت‌پرینت از یک سازنده دیگر کپی نشده است. پیش از تولید انبوه، نقشه مکانیکی دقیق سفارش MMBD4448HAQWG، ابعاد land pattern و تحمل‌های مونتاژ باید از سند رسمی LISION یا نمونه ورودی تأیید شود.

🛠️ نکات مونتاژ و کنترل ورودی

در مونتاژ SMD، مقدار و تقارن خمیر قلع، هم‌ترازی پدها، پروفایل حرارتی و یکنواختی جهت قطعات اهمیت دارد. چون این مدل چند واحد دیودی را در یک بدنه جای می‌دهد، چرخش یا جابه‌جایی اشتباه قطعه می‌تواند چند مسیر مدار را هم‌زمان تحت تأثیر قرار دهد. شماره پایه، جهت فیدر و نقطه مرجع دستگاه Pick-and-Place باید با نقشه D15 همان مدل تطبیق داده شود.

در کنترل ورودی بهتر است لیبل TYPE و QTY، برند، شماره LOT، سلامت فلنج حلقه، پیوستگی نوار، یکنواختی جهت، مارکینگ KA5 و ظاهر پایه‌ها ثبت شود. حالت diode-test مولتی‌متر تنها بررسی ساده هدایت پیوندهاست و به‌تنهایی زمان بازیابی 4 ns، نشتی در 70 V یا تحمل 80 V را اثبات نمی‌کند. آزمون این پارامترها به روش و تجهیزات مناسب نیاز دارد.

📦 اقلام همراه و حلقه مادر

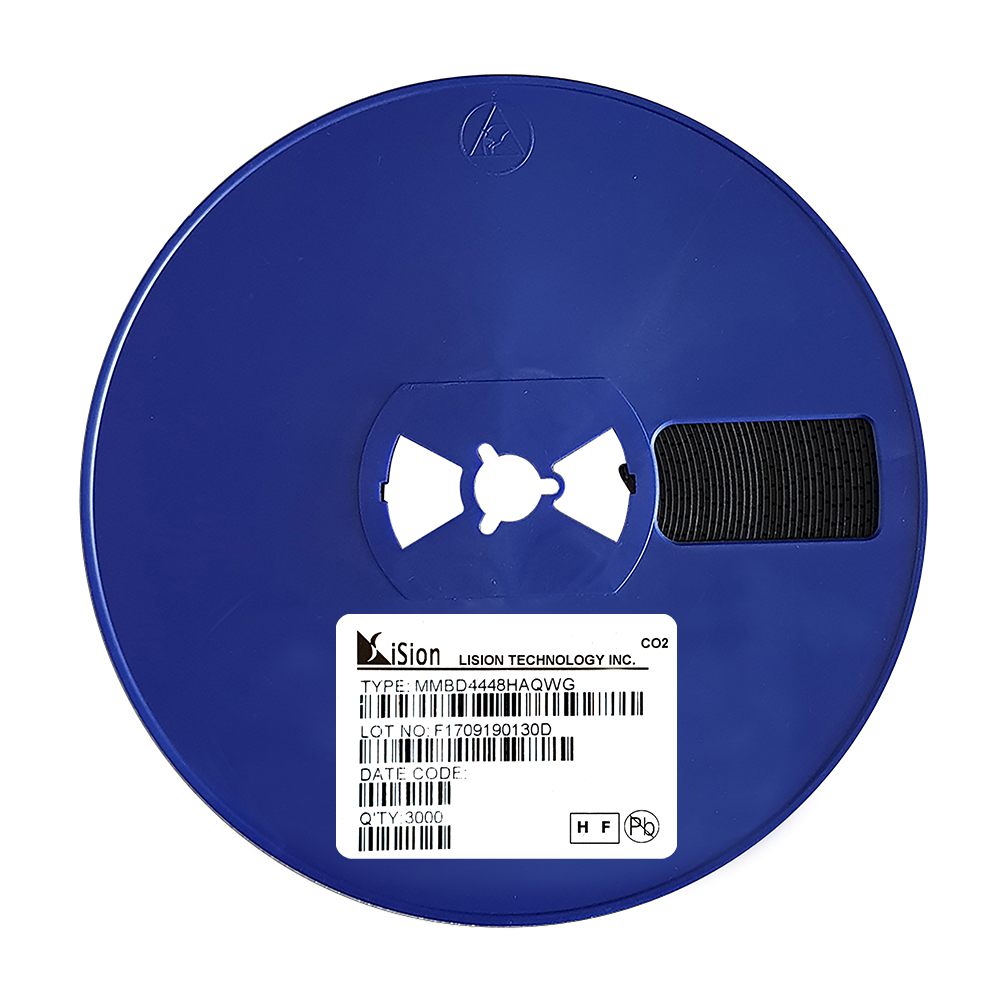

اقلام همراه این کالا دقیقاً یک حلقه کامل ۳۰۰۰ عددی دیود LISION MMBD4448HAQWG است و لوازم جانبی دیگری همراه آن نیست. تعداد بسته از آخرین پله تخفیف حدس زده نشده است؛ تصویر فیزیکی همان حلقه عبارت LISION TECHNOLOGY INC.، کد TYPE:MMBD4448HAQWG و QTY:3000 را نشان می‌دهد. همین شاهد مستقل باعث شده فقط بسته مادر کامل به‌عنوان تنوع قابل خرید فعال شود.

برای انبارداری حرفه‌ای، حلقه در بسته محافظ مناسب و دور از رطوبت، گردوغبار و تخلیه الکترواستاتیک نگهداری شود. تصویر لیبل و LOT هنگام دریافت ثبت شود تا ردیابی سری ساخت حفظ شود. در صورت بازکردن بسته برای تولید، زمان و شرایط نگهداری داخلی مجموعه مطابق دستورالعمل کیفی خط مونتاژ کنترل شود.

🆚 مقایسه با محصولات مشابه

انتخاب میان این خانواده‌ها بر اساس تعداد پیوند موردنیاز، آرایش داخلی، ولتاژ، جریان، سرعت، فضای PCB و نقش مدار انجام می‌شود. شباهت ظاهری یا نزدیک‌بودن یک عدد، دلیل جایگزینی نیست. به‌ویژه در پکیج‌های چندپایه باید آرایش داخلی و شماره پایه دقیقاً با شماتیک یکسان باشد.

💰 قیمت و خرید دیود سوئیچینگ چندگانه لیشن مدل LISION MMBD4448HAQWG پکیج SOT-363

قیمت دیود سوئیچینگ چندگانه لیشن مدل LISION MMBD4448HAQWG پکیج SOT-363 از پایین‌ترین نرخ تأییدشده دنیز برای حلقه کامل، یعنی 4,550 تومان به‌ازای هر قطعه محاسبه شده است. مبلغ پایه حلقه 13,650,000 تومان است و پس از افزودن 10 درصد حاشیه فروش و گردکردن رو به پایین تا مضرب ۱۰۰۰ تومان، قیمت نهایی 15,015,000 تومان می‌شود. افزودن یک واحد به سبد خرید یعنی سفارش یک حلقه کامل 3000 عددی.

پیش از خرید، مدل پایه MMBD4448HAQW، کد حلقه MMBD4448HAQWG، مارکینگ KA5، پکیج SOT-363، ولتاژ 80 V، جریان 250 mA و کد آرایش D15 را با BOM و نقشه مدار کنترل کنید. ویژگی‌های تعداد و گارانتی اصالت و سلامت فیزیکی به‌صورت متغیر و پیش‌فرض فعال شده‌اند.

❓ سوالات متداول

آیا محصول به‌صورت تکی یا بسته کوچک فروخته می‌شود؟

خیر. این صفحه فقط حلقه مادر کامل 3000 عددی را عرضه می‌کند.

تفاوت MMBD4448HAQW و MMBD4448HAQWG چیست؟

MMBD4448HAQW مدل پایه جدول فنی و MMBD4448HAQWG کد سفارش چاپ‌شده روی حلقه 3000 عددی است.

آیا آرایش پایه‌ها از روی پکیج SOT-363 مشخص است؟

خیر. کد رسمی آرایش D15 است و شماره‌گذاری دقیق باید از نقشه همان مدل کنترل شود.

آیا این مدل جایگزین 1N4148W است؟

به‌صورت خودکار خیر؛ تعداد پیوند، آرایش داخلی، پکیج و پایه‌ها متفاوت‌اند و مدار باید دوباره بررسی شود.

مارکینگ KA5 برای شناسایی کافی است؟

خیر. مارکینگ باید همراه با لیبل حلقه، مدل، برند و مدار داخلی تطبیق داده شود.

قیمت صفحه برای چند قطعه است؟

قیمت برای یک حلقه کامل 3000 عددی است.
