دیود زنر لیشن مدل LISION MMSZ5259B پکیج SOD-123

دیود زنر لیشن مدل LISION MMSZ5259B پکیج SOD-123 یک دیود زنر سیلیکونی نصب سطحی با ولتاژ نامی 39 V، توان نامی خانواده 500 mW و پکیج SOD-123 است. این کالا در عصرتولز فقط به‌صورت حلقه مادر کامل ۳۰۰۰ عددی فروخته می‌شود؛ بنابراین قیمت صفحه برای یک حلقه کامل است و فروش تکی، صدتایی یا هزارتایی برای این محصول فعال نشده است.

نام انگلیسی کامل محصول: LISION MMSZ5259B 39 V 500 mW SOD-123 Surface-Mount Silicon Zener Diode, 3000-Piece Full Reel.

هویت این مدل پیش از ساخته‌شدن نخستین پیش‌نویس از چهار مسیر مستقل کنترل شد: عنوان دنیز مدل MMSZ5259B و خانواده دیود زنر SMD را نشان می‌دهد، نشانی همان صفحه با همین خانواده و پکیج سازگار است، جدول رسمی LISION ردیف دقیق MMSZ5259B را زیر خانواده 500 mWatts ثبت کرده و لیبل حلقه کد سفارش MMSZ5259B، برند LISION و QTY:3000 را نمایش می‌دهد. مارکینگ M4 روی بدنه نیز با تصاویر همین کالا ثبت شده است. در نتیجه مشخصات مدل مجاور یا بسته‌ای با تعداد متفاوت وارد این صفحه نشده است.

⚡ عملکرد دیود زنر LISION MMSZ5259B

دیود زنر در بایاس مستقیم مانند یک دیود سیلیکونی معمولی هدایت می‌کند، اما کاربرد اصلی آن در بایاس معکوس و ناحیه شکست کنترل‌شده است. وقتی ولتاژ معکوس به محدوده زنر نزدیک شود، جریان افزایش می‌یابد و قطعه می‌تواند با کمک مقاومت سری، ولتاژ یک گره را محدود یا تثبیت کند. این عملکرد برای مرجع‌های ساده، حفاظت ورودی کم‌انرژی، محدودسازی دامنه و بایاس مدارهای آنالوگ کاربرد دارد.

ولتاژ 39 V یک مقدار اسمی در جریان آزمون 3.2 mA است، نه عددی ثابت در همه جریان‌ها. جدول رسمی همان مدل بازه 37.05 V تا 40.95 V را در IZT=3.2 mA اعلام می‌کند. بنابراین طراحی دقیق باید تلرانس قطعه، جریان واقعی، امپدانس دینامیکی، دمای پیوند و نیاز مدار را هم در نظر بگیرد. اگر دقت یا پایداری دمایی بسیار بالا لازم است، مرجع ولتاژ دقیق ممکن است انتخاب مناسب‌تری باشد.

📊 جدول مشخصات فنی دقیق

عبارت نادرست 500mV در متن خام فروشنده به‌عنوان توان استفاده نشده است. عنوان توضیحی همان مدل و سرعنوان رسمی خانواده هر دو 500 mW را تأیید می‌کنند؛ به همین دلیل مقدار صحیح «توان نامی خانواده 500 mW» ثبت شده و واحد ولتاژ به‌اشتباه جای توان ننشسته است. این تصمیم برای جلوگیری از انتقال خطای منبع با شاهدهای تکرارشونده همان مدل قفل شده است.

توان 500 mW به شرایط حرارتی وابسته است و نباید مستقل از طراحی PCB تفسیر شود. جریان، ولتاژ، دمای محیط، سطح مس پدها، چرخه کاری و جریان هوا روی دمای پیوند اثر می‌گذارند. در مدار واقعی باید بدترین ولتاژ ورودی و کمترین جریان بار بررسی شود، زیرا در این حالت سهم بیشتری از جریان ممکن است از زنر عبور کند و توان تلفاتی را بالا ببرد.

📐 محاسبه مقاومت سری و توان

در یک مدار شنت ساده، مقاومت سری از اختلاف بیشترین ولتاژ ورودی و ولتاژ زنر، تقسیم بر مجموع جریان لازم بار و جریان هدف زنر به دست می‌آید. پس از انتخاب مقدار استاندارد مقاومت، جریان زنر برای بیشترین و کمترین ولتاژ ورودی دوباره محاسبه می‌شود. توان زنر تقریباً حاصل‌ضرب ولتاژ دو سر قطعه در جریان آن است و توان مقاومت نیز از جریان و افت ولتاژ مسیر محاسبه می‌شود.

برای این مدل، رسیدن به ولتاژ نزدیک مقدار نامی به جریان آزمون 3.2 mA مربوط است. کار در جریان بسیار پایین‌تر می‌تواند قطعه را به ناحیه زانو ببرد؛ جدول رسمی امپدانس ناحیه زانو را حداکثر 800 Ω در IZK=0.25 mA اعلام می‌کند. در نقطه آزمون اصلی، امپدانس زنر حداکثر 80 Ω است. این اختلاف نشان می‌دهد چرا جریان کاری در دقت ولتاژ خروجی نقش مستقیم دارد.

🔬 نشتی معکوس و تفسیر پارامترها

حداکثر جریان نشتی معکوس این ردیف 0.1 µA در VR=30 V ثبت شده است. این مقدار برای یک ولتاژ آزمون مشخص است و نباید به همه دماها یا ولتاژها تعمیم داده شود. نشتی معمولاً با افزایش دما تغییر می‌کند و در ورودی‌های با امپدانس بسیار بالا می‌تواند اثر قابل‌اندازه‌گیری داشته باشد.

ولتاژ آزمون نشتی 30 V پایین‌تر از ولتاژ شکست نامی 39 V است تا رفتار قطعه پیش از ناحیه زنر سنجیده شود. از طرف دیگر، بازه 37.05 V تا 40.95 V حدود واقعی همان مدل در جریان آزمون را نشان می‌دهد. این پارامترها باید در کنار هم خوانده شوند؛ ترکیب عددهای یک مدل دیگر یا استفاده از مشخصات یک سازنده متفاوت می‌تواند نتیجه طراحی را منحرف کند.

📏 مشخصات ظاهری و پکیج SOD-123

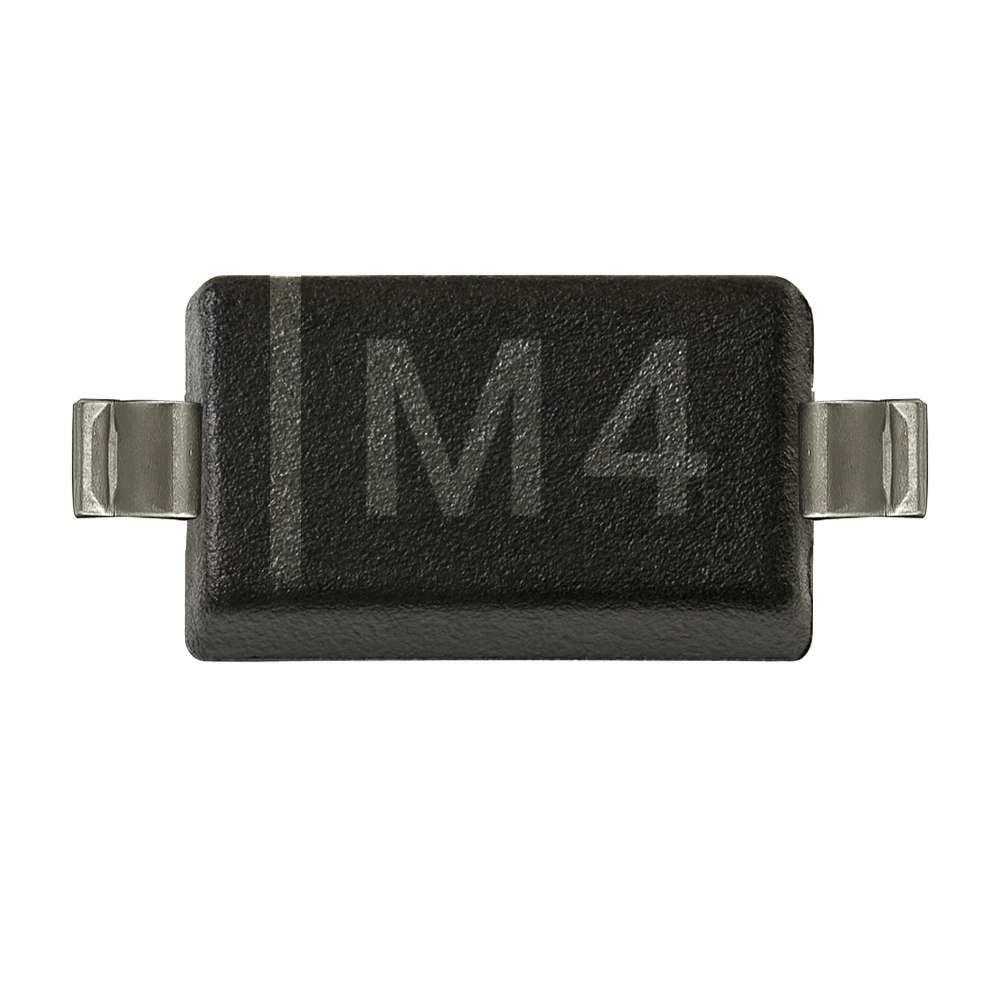

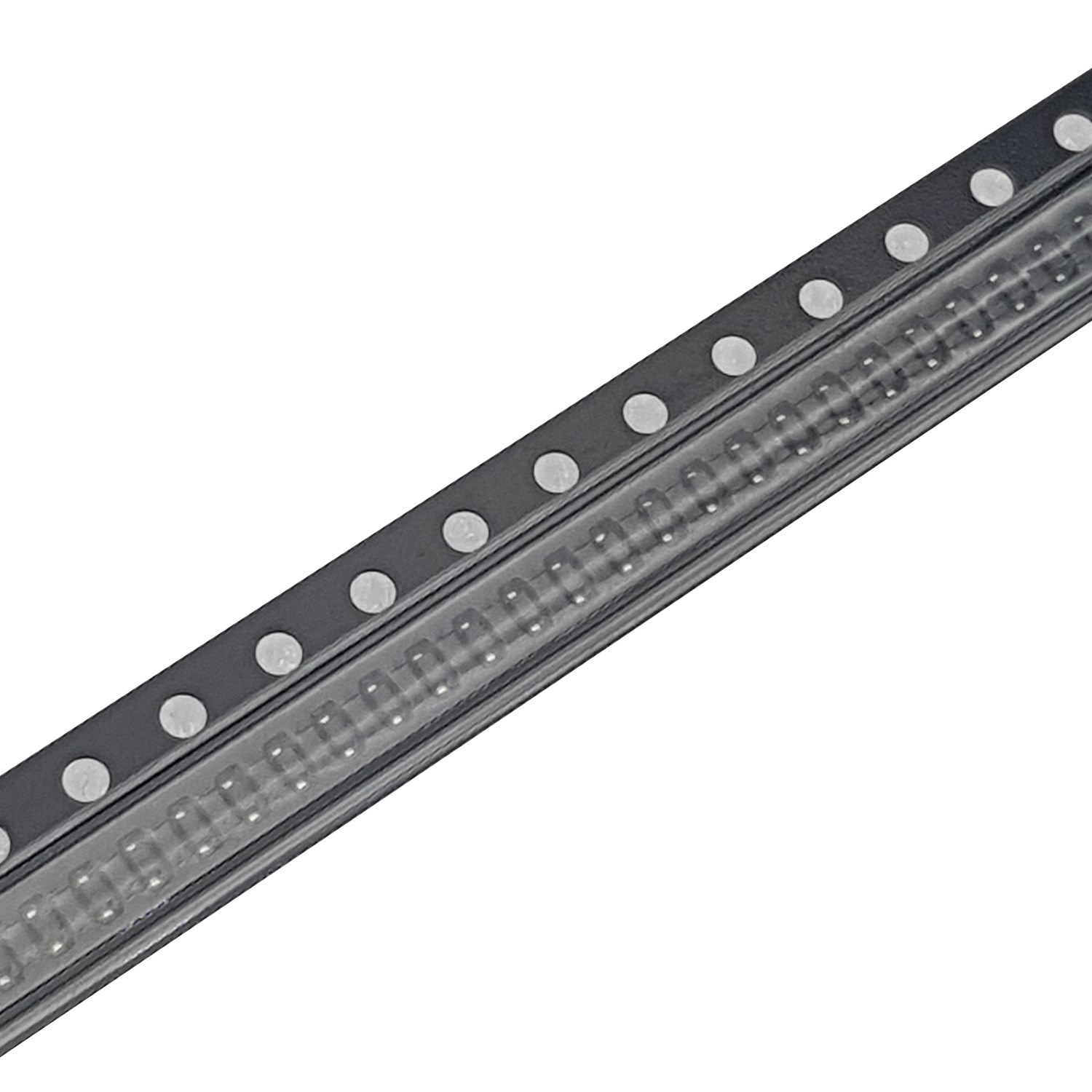

قطعه بدنه مستطیلی مشکی، دو ترمینال فلزی در دو انتها و نوار مشخص‌کننده کاتد دارد. مارکینگ M4 روی نمای بالایی دیده می‌شود. اندازه کوچک و فرم دوپایه برای مونتاژ SMD مناسب است و نوار حامل امکان تغذیه دستگاه Pick-and-Place را فراهم می‌کند.

جدول رسمی دقیق همین مدل نام پکیج SOD-123 را ثبت می‌کند، اما در صفحه رسمی قابل‌بازیابی برای همین ردیف، طول، عرض و ارتفاع عددی بدنه منتشر نشده است. برای جلوگیری از انتقال ابعاد یک سازنده دیگر، عدد حدسی در این صفحه درج نشده است. پیش از طراحی فوت‌پرینت تولیدی باید نقشه مکانیکی همان سفارش MMSZ5259B از LISION دریافت یا نمونه ورودی دقیق اندازه‌گیری شود.

🛠️ مونتاژ، جهت کاتد و کنترل ورودی

نوار روی بدنه سمت کاتد را نشان می‌دهد. جهت آن باید در شماتیک، فوت‌پرینت، سیلک PCB، فایل Pick-and-Place و برنامه بازرسی نوری یکسان باشد. نصب برعکس می‌تواند عملکرد تثبیت یا حفاظت را از بین ببرد. در ریفلو نیز توازن خمیر قلع و اندازه پدهای دو طرف اهمیت دارد تا قطعه هنگام ذوب قلع جابه‌جا یا بلند نشود.

در کنترل ورودی، خوانایی لیبل، TYPE، QTY، LOT، سلامت فلنج حلقه، پیوستگی نوار حامل، یکنواختی جهت و مارکینگ M4 بررسی شود. حالت تست دیود مولتی‌متر فقط جهت هدایت مستقیم را نشان می‌دهد و ولتاژ زنر 39 V را اثبات نمی‌کند. آزمون زنری باید با منبع محدودشونده، مقاومت سری محاسبه‌شده و رعایت حد توان انجام شود.

📦 حلقه کامل ۳۰۰۰ عددی و اقلام همراه

اقلام همراه این کالا دقیقاً یک حلقه کامل ۳۰۰۰ عددی دیود زنر LISION MMSZ5259B است و لوازم جانبی دیگری ندارد. تعداد فروش از پله تخفیف حدس زده نشده است؛ فریم حلقه همان محصول عبارت LISION TECHNOLOGY INC.، کد TYPE: MMSZ5259B و QTY:3000 را هم‌زمان نشان می‌دهد. به همین دلیل فقط همین بسته مادر به‌عنوان تنوع فعال تعریف شده است.

هنگام تحویل، تصویر لیبل و شماره LOT در سوابق انبار نگهداری شود. نمونه‌برداری از ابتدا، میانه و انتهای حلقه برای کنترل مارکینگ، جهت کاتد، ظاهر ترمینال‌ها و رفتار الکتریکی کمک می‌کند اختلاط احتمالی مدل‌های ظاهراً مشابه پیش از ورود به خط تولید شناسایی شود.

🆚 مقایسه با مدل‌های نزدیک خانواده دیود زنر LISION

مدل‌های جدول در خانواده 500 mW و پکیج SOD-123 عرضه می‌شوند، اما ولتاژ، جریان آزمون و امپدانس آن‌ها متفاوت است و جایگزین خودکار یکدیگر نیستند. حتی اختلاف محدود ولتاژ می‌تواند نقطه کار، جریان زنر و حاشیه مدار را تغییر دهد؛ شماره قطعه، ولتاژ ورودی و بار باید برای همان طراحی دوباره محاسبه شوند.

دیود TVS نیز صرفاً به‌دلیل داشتن ولتاژ مشابه جایگزین خودکار این زنر نیست. TVS برای پالس‌های گذرای پرانرژی مشخصه‌هایی مانند ولتاژ استندآف و کلمپ دارد، در حالی که این صفحه درباره دیود زنر 500 mW است. دیود یکسوساز و شاتکی نیز خانواده‌های دیگری با هدف و پارامترهای متفاوت‌اند.

💰 قیمت و خرید دیود زنر لیشن مدل LISION MMSZ5259B پکیج SOD-123

قیمت دیود زنر لیشن مدل LISION MMSZ5259B پکیج SOD-123 از پایین‌ترین نرخ تأییدشده دنیز برای همین حلقه کامل، یعنی 2,275 تومان به‌ازای هر قطعه محاسبه شده است. مبلغ پایه حلقه 6,825,000 تومان است؛ پس از اعمال 10 درصد حاشیه فروش و گردکردن رو به پایین تا مضرب ۱۰۰۰ تومان، قیمت نهایی 7,507,000 تومان می‌شود. عدد سبد خرید تعداد حلقه‌ها را تعیین می‌کند و سفارش یک واحد یعنی یک حلقه کامل 3000 عددی.

پیش از خرید، مدل پایه MMSZ5259B، کد حلقه MMSZ5259B، ولتاژ 39 V، توان خانواده 500 mW، پکیج SOD-123، مارکینگ M4 و تعداد 3000 را با BOM تطبیق دهید. گارانتی اصالت و سلامت فیزیکی در کنار تعداد، ویژگی متغیر قابل مشاهده و مقدار پیش‌فرض همین تنوع است.

❓ سوالات متداول

آیا این محصول تکی یا در بسته 100 عددی فروخته می‌شود؟

خیر. این صفحه فقط برای حلقه مادر کامل 3000 عددی تعریف شده است.

تفاوت MMSZ5259B و MMSZ5259B چیست؟

MMSZ5259B مدل پایه جدول فنی و MMSZ5259B کد دقیق چاپ‌شده روی حلقه همین بسته است.

آیا ولتاژ زنر همیشه دقیقاً 39 V است؟

خیر. جدول رسمی بازه 37.05 V تا 40.95 V را در جریان آزمون 3.2 mA اعلام می‌کند و مقدار واقعی به جریان و دما وابسته است.

مارکینگ M4 چه کاربردی دارد؟

این کد در کنار نوار کاتد به کنترل ظاهری کمک می‌کند، اما هویت کامل باید با لیبل حلقه و شماره قطعه تطبیق داده شود.

آیا می‌توان این مدل را با TVS هم‌ولتاژ جایگزین کرد؟

خیر، جایگزینی مستقیم بدون بررسی مشخصات کلمپ، توان پالس، نشتی و نقش مدار درست نیست.

قیمت صفحه برای چند قطعه است؟

قیمت برای یک حلقه کامل 3000 عددی است، نه یک دیود.
