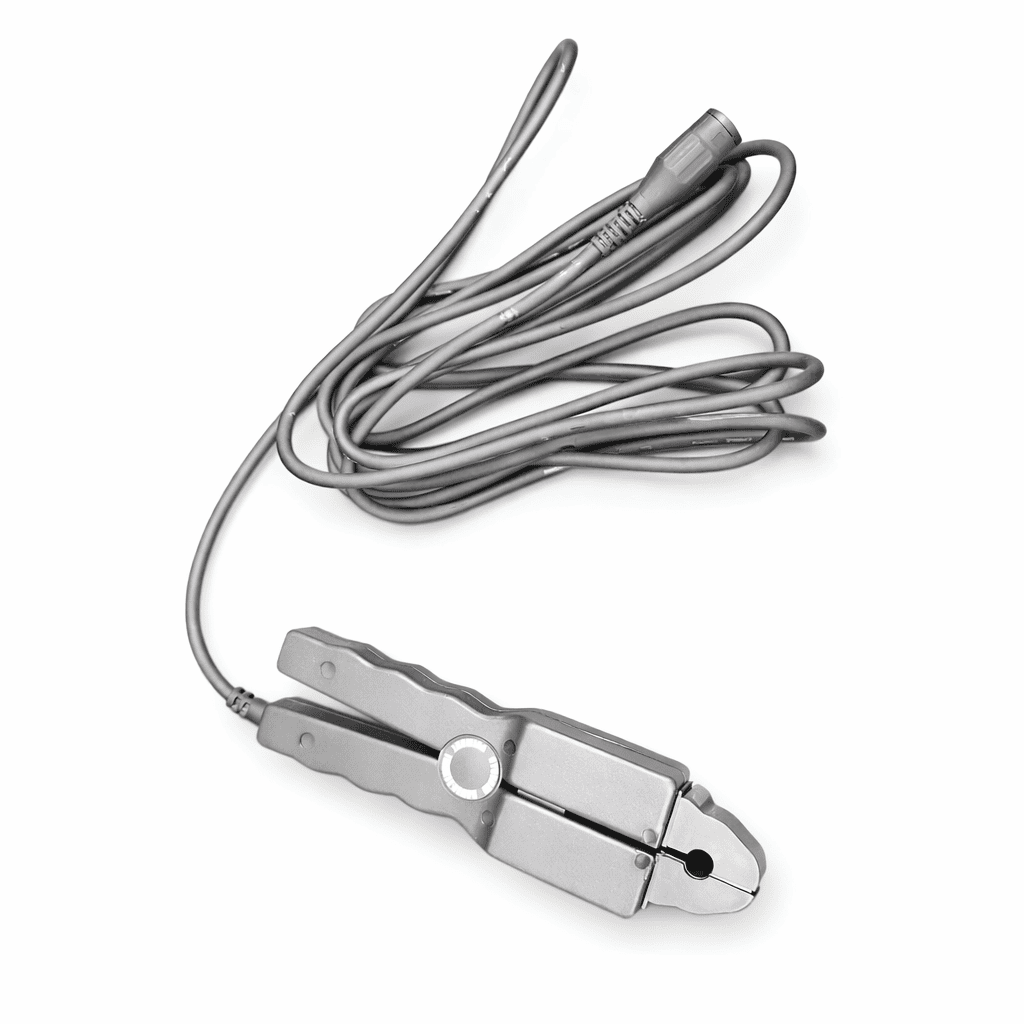

کلمپ جریان 50 آمپر لومل مدل LUMEL CTC0080 یکی از پراب‌های جریان معرفی‌شده برای آنالایزر کیفیت توان NP40 است. این محصول شامل بخش کلمپی و کابل اتصال است و برای انتقال سیگنال جریان به دستگاه اندازه‌گیری استفاده می‌شود. انتخاب آن باید با توجه به رنج، دهانه، نسبت خروجی و ورودی دستگاه انجام شود.

مشخصات کلمپ CTC0080

رنج جریان و فضای عبور هادی

در جدول تجهیزات جانبی راهنمای NP40، این مدل با رنج 50 آمپر و دهانه 8 میلی‌متر معرفی شده است. این دو مقدار دو محدودیت متفاوت را بیان می‌کنند: رنج به جریان مورد اندازه‌گیری و دهانه به اندازه هادی مربوط است. مناسب بودن یکی از این دو، به‌تنهایی مناسب بودن کل پراب برای کاربرد موردنظر را ثابت نمی‌کند.

پیش از انتخاب، اندازه هادی و فضای اطراف آن را بررسی کنید. فک باید طبق روش توصیه‌شده سازنده در محل آزمون قرار گیرد و بسته شود. اگر هادی در دهانه جا نمی‌گیرد یا فضای کافی برای قرار دادن کلمپ وجود ندارد، نباید با فشار دادن بدنه یا کابل، پراب را در محل جا داد.

نسبت خروجی و تنظیم دستگاه

نسبت خروجی معرفی‌شده برای CTC0080 برابر 10 میلی‌ولت به ازای هر آمپر است. این مقدار در انتخاب و تنظیم ورودی ابزار دریافت‌کننده اهمیت دارد. عددی که دستگاه نمایش می‌دهد باید با نوع پراب و تنظیم مقیاس هماهنگ باشد. صرف متصل شدن کابل، به معنی درست بودن تنظیم سنجش نیست.

دقت اعلامی پراب در جدول سازنده 0.2 درصد است. برای ارزیابی نتیجه نهایی باید مشخصات دستگاه متصل، شرایط آزمون و روش کار نیز در نظر گرفته شوند. این عدد را نمی‌توان بدون بررسی به کل سامانه اندازه‌گیری یا به همه شرایط کاری تعمیم داد. هنگام ثبت نتایج، مدل پراب مورد استفاده را نیز همراه اطلاعات دستگاه یادداشت کنید.

تفاوت پراب جریان و آمپرمتر مستقل

CTC0080 نمایشگر مستقل ندارد. قرائت و نمایش نتیجه توسط دستگاهی انجام می‌شود که پراب به آن متصل است. بنابراین این صفحه مربوط به یک ابزار جانبی سنجش است و دستگاه آنالایزر همراه آن عرضه نمی‌شود. برای تهیه یک مجموعه اندازه‌گیری کامل، دستگاه اصلی و پراب باید از نظر ورودی و روش استفاده هماهنگ باشند.

نام NP40 در جدول سازگاری این صفحه از راهنمای رسمی لومل گرفته شده است. برای استفاده با دستگاه‌های دیگر، تنها مشابه بودن سوکت کافی نیست. نوع سیگنال، نسبت تبدیل، ورودی مجاز و روش تنظیم آن دستگاه باید بررسی شود. مشخصات پراب‌های دیگر خانواده را نباید به این مدل منتقل کرد.

در انتخاب پراب جایگزین، کد کامل CTC0080 را با مدارک ابزار مقایسه کنید. مدل‌هایی با رنج یا دهانه متفاوت ممکن است در فهرست تجهیزات جانبی کنار این مدل دیده شوند، اما انتخاب آن‌ها نیازمند بررسی مستقل است. یک پراب با رنج بالاتر لزوماً جایگزین مناسب‌تری برای اندازه‌گیری موردنظر نخواهد بود.

بررسی ظاهری و نگهداری کابل

پیش از استفاده، بدنه، فک، عایق کابل و محل اتصال را بررسی کنید. آسیب مکانیکی یا خرابی عایق باید پیش از آزمون برطرف شود. مراحل اتصال و جدا کردن پراب را مطابق راهنمای دستگاه اصلی انجام دهید و محدودیت‌های درج‌شده برای همان مجموعه را رعایت کنید. رنج جریان به‌تنهایی مجوز استفاده در هر محیط الکتریکی نیست.

پس از کار، کابل را بدون خم تند جمع کنید و از کشیدن آن برای جابه‌جا کردن پراب خودداری کنید. کلمپ و کابل باید در محل مناسب نگهداری شوند تا فک و اتصال آسیب نبینند. هنگام تحویل ابزار بین کاربران، ثبت مدل و وضعیت ظاهری به پیگیری شرایط مجموعه کمک می‌کند.

پرسش‌های متداول

آیا این محصول به‌تنهایی مقدار جریان را نمایش می‌دهد؟

خیر؛ پراب به دستگاه اندازه‌گیری سازگار متصل می‌شود و نمایشگر مستقل ندارد.

آیا آنالایزر NP40 همراه این محصول است؟

خیر؛ این صفحه برای کلمپ جریان و کابل آن است. دستگاه اصلی جزو اقلام این محصول نیست.

برای انتخاب جایگزین چه مواردی مهم‌اند؟

کد مدل، رنج جریان، قطر دهانه، نسبت خروجی و سازگاری ورودی دستگاه باید با نیاز اندازه‌گیری مطابقت داشته باشند.
