کابل تست چهار ترمینال SMD ماتریکس مدل MATRIX LCR-001.

🔎 معرفی و هویت دقیق محصول

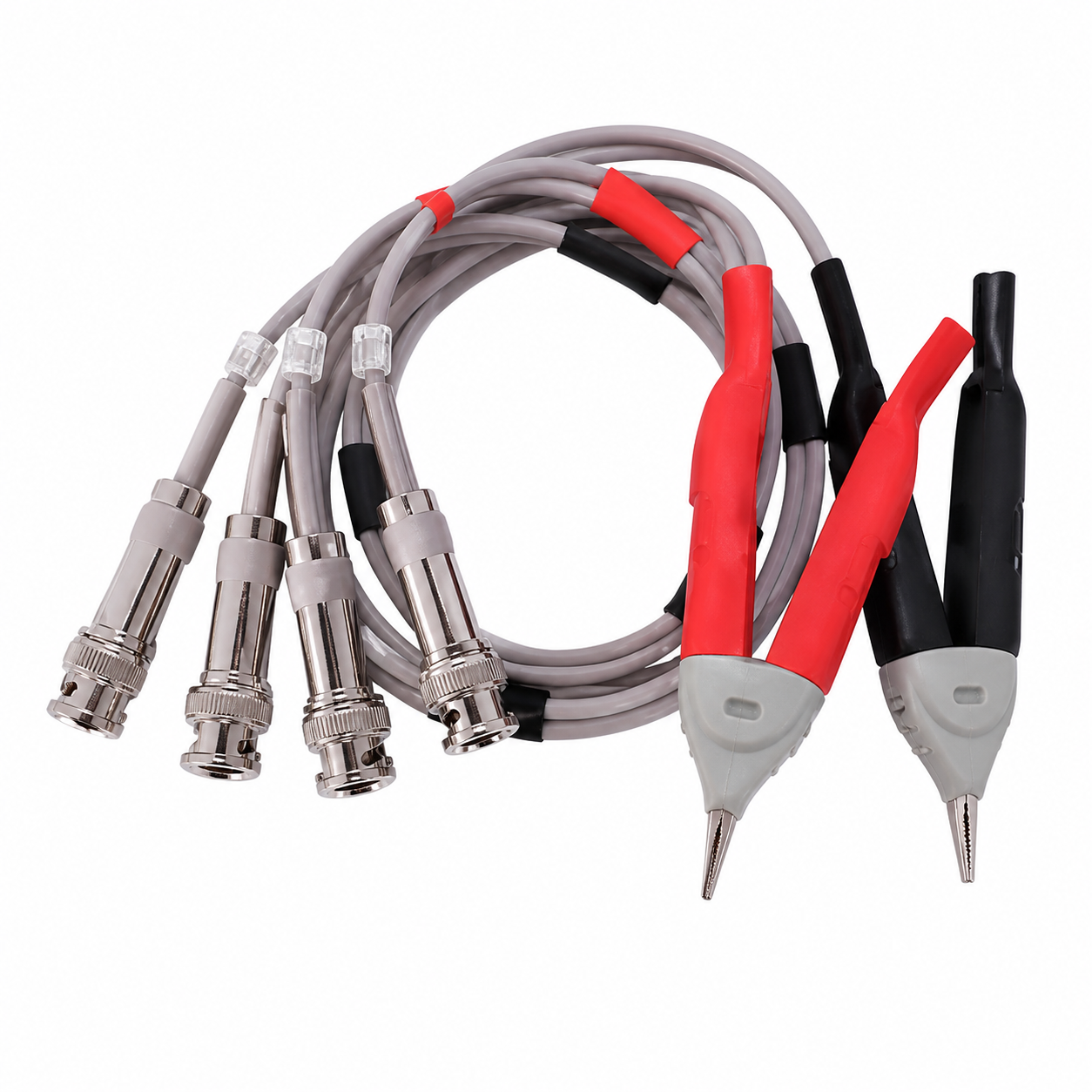

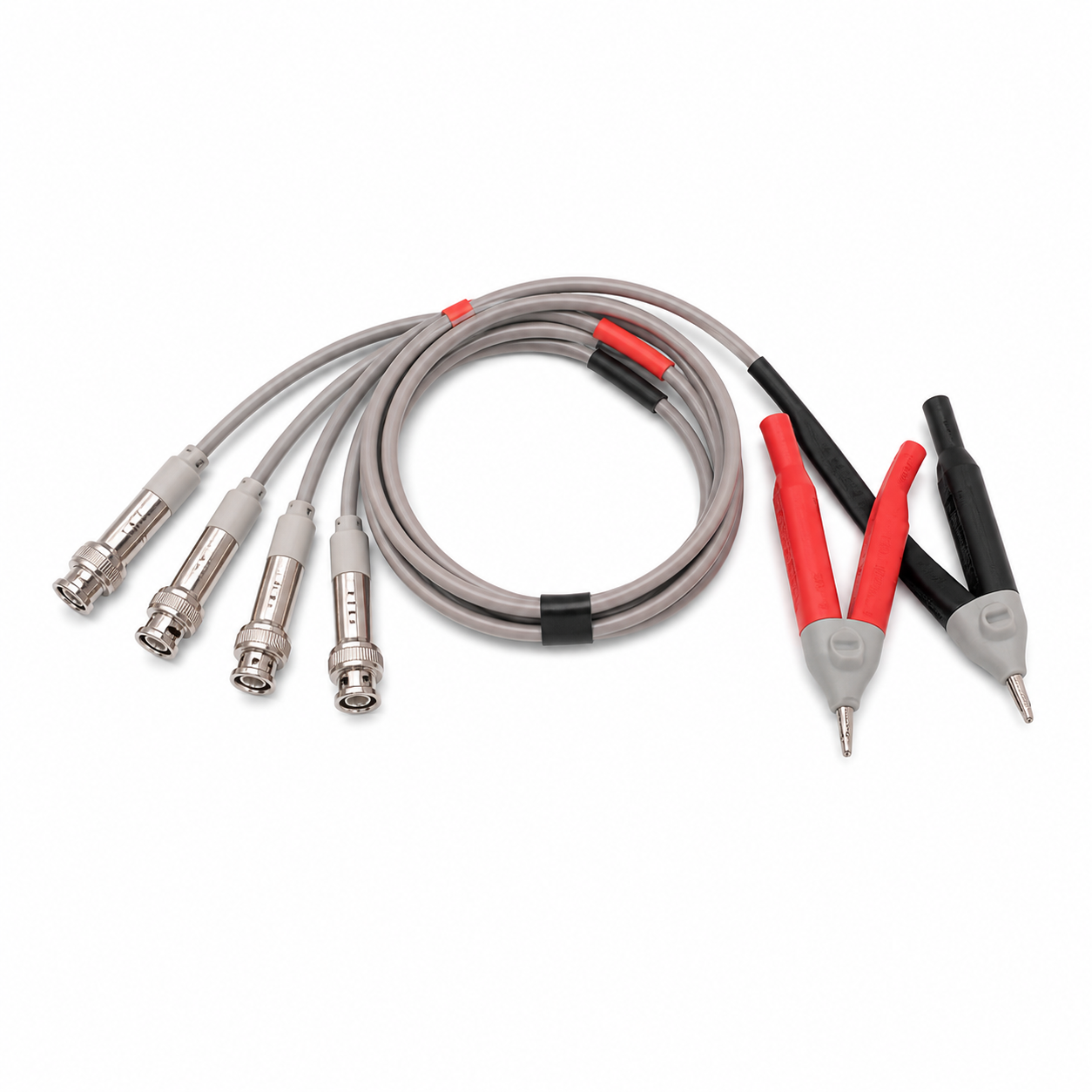

کابل تست چهار ترمینال SMD ماتریکس مدل MATRIX LCR-001 یک مجموعه رابط اندازه‌گیری برای اتصال قطعه تحت آزمون به دستگاه LCR سازگار است. کاتالوگ MATRIX این مدل را با عنوان SMD Four-terminal test cable معرفی می‌کند و تصویر همان صفحه، چهار رابط فلزی مستقل در سمت دستگاه و دو گیره قرمز و مشکی در سمت قطعه را نشان می‌دهد. این صفحه دقیقاً برای مدل LCR-001 نوشته شده است و مشخصات یا تصویر مدل‌های LCR-002 و LCR-003 به آن منتقل نشده‌اند.

⚙️ ساختار اتصال و کاربرد

ساختار چهار ترمینال برای جدا کردن مسیر اعمال سیگنال از مسیر حس‌کردن پاسخ در یک آرایش اندازه‌گیری مناسب به‌کار می‌رود. نتیجه عملی این ساختار به دستگاه میزبان، تنظیمات آزمون، جبران‌سازی و نحوه تماس گیره‌ها وابسته است. خود کابل به‌تنهایی یک دستگاه اندازه‌گیری نیست و عددی را نمایش نمی‌دهد. چهار کانکتور سمت دستگاه باید فقط به ورودی‌های متناظر تجهیز سازگار وصل شوند و ترتیب اتصال از روی برچسب‌های همان دستگاه یا راهنمای آن کنترل شود.

دو گیره رنگی برای گرفتن پایه یا ترمینال قطعه استفاده می‌شوند. رنگ قرمز و مشکی به تشخیص دو سمت اتصال کمک می‌کند، اما قطبیت یا ترتیب واقعی آزمون را تنظیم دستگاه تعیین می‌کند. هنگام گرفتن قطعات کوچک، فک‌ها باید روی سطح فلزی تمیز قرار بگیرند و بخش عایق یا پوشش اکسیدشده میان تماس‌ها نباشد. فشار بیش از حد، تماس کج یا نزدیک شدن دو گیره به یکدیگر می‌تواند نتیجه آزمون را ناپایدار کند یا میان نقاط مدار اتصال ناخواسته بسازد.

🧰 روش استفاده و آماده‌سازی آزمون

پیش از اندازه‌گیری، ابتدا مدل دستگاه، نوع ورودی و پین‌بندی چهار رابط را بررسی کنید. شباهت ظاهری یک کانکتور تضمین نمی‌کند که ترتیب HIGH، LOW، CUR و POT یا نام‌گذاری معادل آن در همه دستگاه‌ها یکسان باشد. اتصال اشتباه می‌تواند باعث خطای اندازه‌گیری شود. پس از اتصال فیزیکی، عملیات OPEN و SHORT یا دیگر روش جبران‌سازی را فقط مطابق راهنمای دستگاه انجام دهید تا اثر کابل و وضعیت تماس تا حد امکان در محاسبه دستگاه لحاظ شود.

برای قطعات SMD جداشده، بهتر است سطح کار تمیز، خشک و بدون لرزش باشد. قطعه را با ابزار مناسب ثابت کنید و گیره‌ها را طوری قرار دهید که با بدنه قطعه یا سطح رسانای دیگری تماس تصادفی نداشته باشند. برای آزمون داخل مدار نیز وجود مسیرهای موازی، خازن‌های دیگر، نیمه‌هادی‌ها و باقی‌مانده شار می‌تواند عدد خوانده‌شده را تغییر دهد. اگر هدف شناسایی مقدار واقعی یک قطعه است، خارج کردن آن از مدار یا قطع یکی از پایه‌ها ممکن است لازم باشد.

🛡️ محدودیت‌ها و نگهداری

LCR-001 را نباید با یک پراب مولتی متر عمومی یا کابل BNC معمولی یکی دانست. این محصول یک مجموعه چندشاخه برای آزمون چهار ترمینال است و تعداد رابط‌ها و فرم گیره‌های آن بخشی از هویت مدل محسوب می‌شود. همچنین LCR-003 در همان کاتالوگ یک پنس تست SMD با بدنه متفاوت است. انتخاب میان این دو به نوع قطعه، روش تماس و سازگاری ورودی دستگاه بستگی دارد؛ قیمت و تصاویر هر صفحه فقط مربوط به همان مدل درج‌شده هستند.

برای نگهداری، کابل را با شعاع باز حلقه کنید و از تاخوردگی تیز در نزدیکی رابط‌ها و گیره‌ها بپرهیزید. کشیدن کابل از قسمت سیم، قرار دادن جسم سنگین روی آن یا پیچاندن شدید شاخه‌ها می‌تواند به اتصال داخلی آسیب بزند. سطوح فلزی را خشک و تمیز نگه دارید و پیش از هر آزمون، لق بودن رابط، پارگی روکش، تغییر شکل گیره یا آلودگی فک‌ها را بررسی کنید. کابل آسیب‌دیده باید پیش از استفاده دوباره ارزیابی یا تعویض شود.

🛒 راهنمای انتخاب و خرید

در زمان خرید، عبارت MATRIX LCR-001، چهار رابط سمت دستگاه و دو گیره قرمز و مشکی را با تصویر و ورودی دستگاه خود تطبیق دهید. این صفحه هیچ محدوده فرکانس، ولتاژ یا طولی را که در کاتالوگ این مدل ثابت نشده باشد به محصول نسبت نمی‌دهد. اگر دستگاه شما مدل دیگری است، نام رابط و سازگاری لوازم جانبی را از دفترچه همان دستگاه بررسی کنید. تطبیق مدل و شکل اتصال پیش از سفارش، مطمئن‌ترین راه برای جلوگیری از خرید کابل مشابه اما ناسازگار است.

❓ پرسش‌های متداول

آیا LCR-001 با هر دستگاه LCR سازگار است؟

خیر. نام مدل لوازم جانبی، شکل رابط، ترتیب ترمینال‌ها و پشتیبانی دستگاه باید هم‌زمان بررسی شوند. شباهت ظاهری کانکتور به‌تنهایی سازگاری را ثابت نمی‌کند.

آیا می‌توان مشخصات الکتریکی را از روی ظاهر کابل یا پنس تعیین کرد؟

خیر. محدوده‌های مجاز و روش آزمون را باید از مستندات دستگاه و همین مدل دقیق گرفت. در این صفحه هیچ عدد نامشخصی از روی ظاهر یا مدل مجاور حدس زده نشده است.
