پنس تست قطعات SMD ماتریکس مدل MATRIX LCR-003.

🔎 معرفی و هویت دقیق محصول

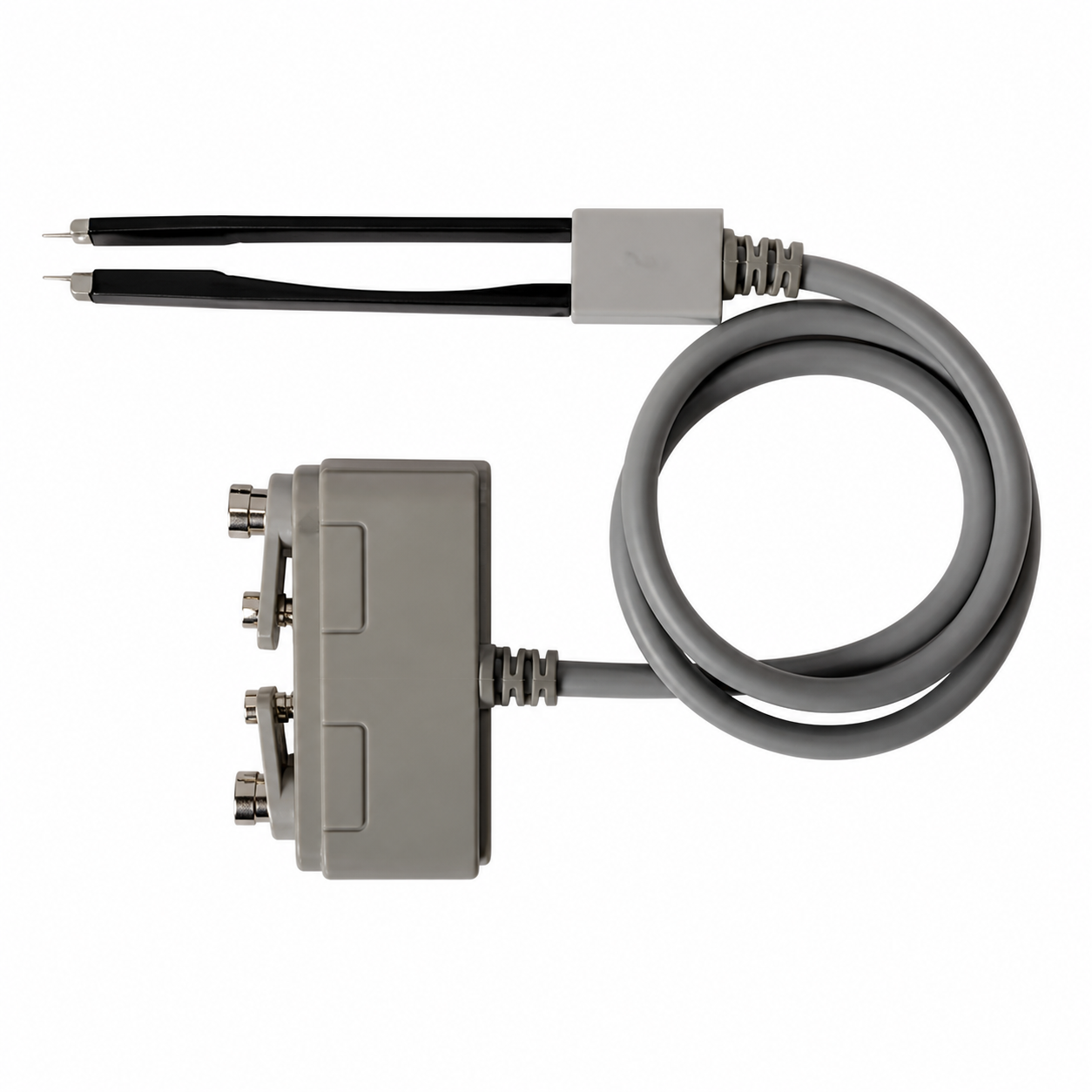

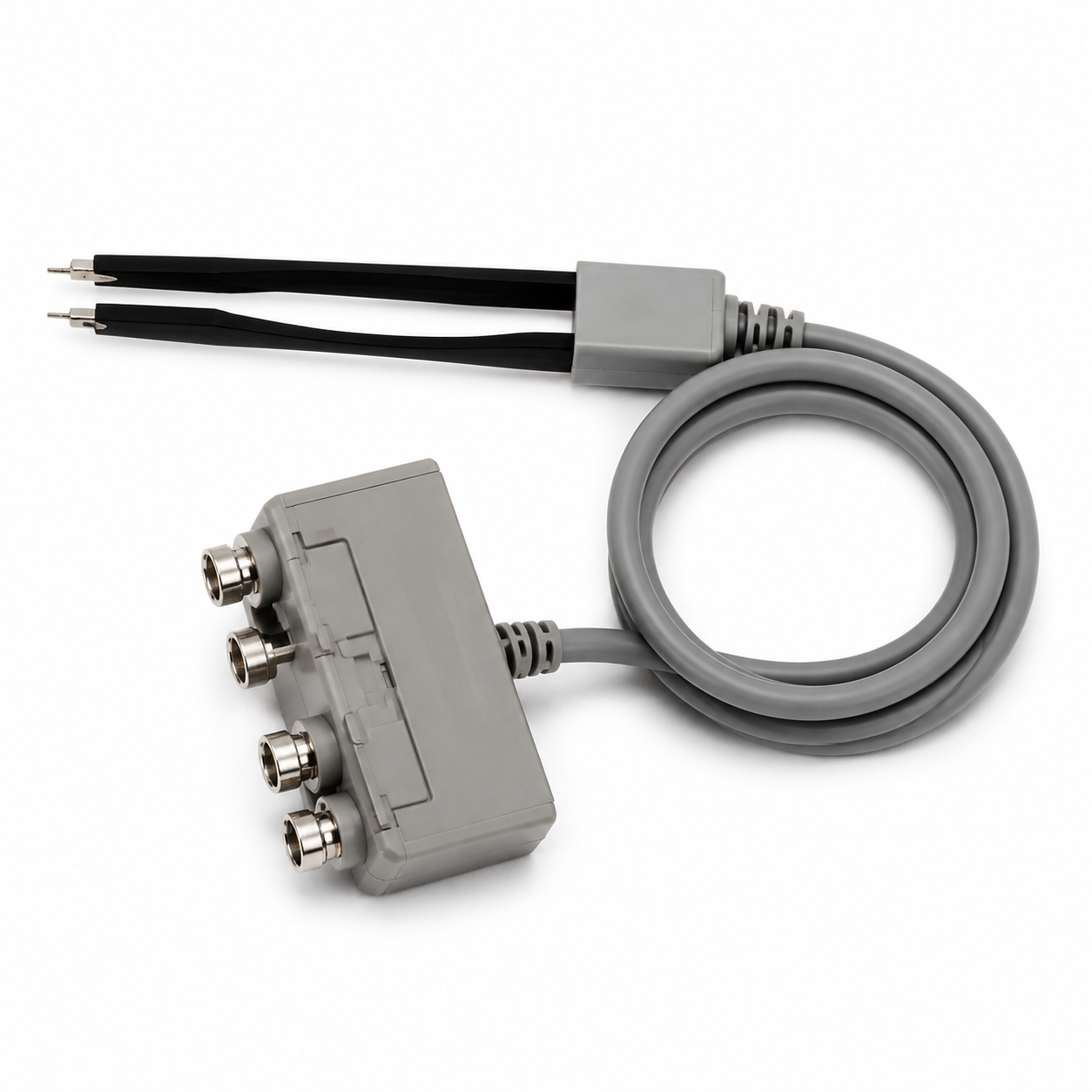

پنس تست قطعات SMD ماتریکس مدل MATRIX LCR-003 یک لوازم جانبی اندازه‌گیری برای گرفتن قطعات کوچک و اتصال آنها به دستگاه LCR سازگار است. کاتالوگ MATRIX این مدل را با عنوان SMD Test pliers معرفی می‌کند و تصویر رسمی همان صفحه، دو بازوی مشکی با نوک‌های فلزی ظریف، کابل خاکستری و یک بلوک رابط دارای چهار ترمینال را نشان می‌دهد. هویت این صفحه فقط LCR-003 است و به کابل‌های LCR-001 یا LCR-002 تعمیم داده نمی‌شود.

⚙️ ساختار اتصال و کاربرد

فرم پنس کمک می‌کند دو سر یک قطعه SMD بدون نیاز به سیم‌کشی موقت تماس بگیرند. بازوها باید از بخش عایق گرفته شوند و نوک‌های فلزی روی دو الکترود قطعه قرار گیرند. تماس هم‌زمان نوک‌ها با یکدیگر یا با سطح رسانای زیر قطعه می‌تواند آزمون را کوتاه کند. برای قطعات بسیار کوچک، فشار دست باید یکنواخت و کنترل‌شده باشد تا قطعه از جای خود پرتاب نشود یا لایه انتهایی آن آسیب نبیند.

بلوک رابط چهار ترمینال در سمت دستگاه، مسیرهای جداگانه اتصال را در یک مجموعه منظم ارائه می‌کند. ترتیب دقیق ترمینال‌ها و نام‌گذاری آنها باید از روی پنل و دفترچه دستگاه میزبان بررسی شود. این صفحه از روی ظاهر، شماره پین یا رتبه الکتریکی نامشخصی را حدس نمی‌زند. سازگاری مکانیکی یک رابط نیز به‌تنهایی کافی نیست؛ دستگاه باید استفاده از مدل LCR-003 یا آرایش اتصال متناظر را پشتیبانی کند.

🧰 روش استفاده و آماده‌سازی آزمون

پیش از اندازه‌گیری، نوک پنس را تمیز و وضعیت کابل و رابط‌ها را بررسی کنید. سپس قطعه را روی سطح عایق قرار دهید، دو بازو را با فشار ملایم باز کنید و نوک‌ها را روی الکترودهای دو سمت قطعه بنشانید. پس از تثبیت تماس، تنظیمات نوع پارامتر، فرکانس آزمون، سطح سیگنال و مدار معادل را روی دستگاه انتخاب کنید. این تنظیمات مربوط به دستگاه هستند و نباید صرفاً از نوع پنس نتیجه گرفته شوند.

برای دستیابی به نتیجه تکرارپذیر، زاویه تماس، فشار دست، تمیزی سطح و جای نوک‌ها را ثابت نگه دارید. اگر عدد بین دفعات تغییر زیادی دارد، ابتدا تماس مکانیکی و وضعیت جبران‌سازی را بررسی کنید. اجرای OPEN و SHORT یا روش کالیبراسیون مناسب باید طبق راهنمای دستگاه انجام شود. در قطعات با مقدار بسیار کم، ظرفیت و اندوکتانس انگلی کابل و محیط اهمیت بیشتری پیدا می‌کند و روش آماده‌سازی آزمون می‌تواند روی نتیجه اثر بگذارد.

🛡️ محدودیت‌ها و نگهداری

آزمون قطعه درون مدار همیشه مقدار مستقل همان قطعه را نشان نمی‌دهد. مسیرهای موازی، قطعات مجاور و آلودگی سطح می‌توانند در نتیجه مشارکت کنند. برای بررسی دقیق‌تر ممکن است لازم باشد قطعه از مدار جدا شود. همچنین پنس اندازه‌گیری جایگزین پنس مونتاژ، ابزار لحیم‌کاری یا گیره مکانیکی دائم نیست. نوک‌های ظریف آن باید تنها برای تماس کنترل‌شده آزمون استفاده شوند و نباید برای خم کردن یا کشیدن پایه‌ها به‌کار روند.

LCR-003 از نظر شکل و کاربرد با LCR-001 فرق دارد. مدل LCR-001 دو گیره رنگی و چهار شاخه اتصال جداگانه دارد، اما LCR-003 تماس را با دو بازوی پنس فراهم می‌کند و رابط‌های سمت دستگاه در یک بلوک جمع شده‌اند. اگر کاربر دائماً قطعات SMD جداشده را بررسی می‌کند، فرم پنس می‌تواند کار سریع‌تری فراهم کند؛ برای ترمینال‌ها یا قطعاتی که به گیره نیاز دارند، کابل مدل دیگر ممکن است مناسب‌تر باشد.

🛒 راهنمای انتخاب و خرید

برای نگهداری، پنس را در محفظه‌ای خشک و دور از فشار جانبی قرار دهید تا نوک‌ها هم‌راستا بمانند. کابل را با حلقه باز جمع کنید و از کشیدن آن از محل ورود به دسته یا بلوک رابط بپرهیزید. پیش از خرید، نام MATRIX LCR-003، فرم دو بازوی مشکی، کابل خاکستری و بلوک چهار ترمینال را با تصویر کاتالوگ و ورودی دستگاه خود تطبیق دهید. هیچ رتبه ولتاژ، فرکانس یا اندازه قطعه‌ای که برای این مدل ثابت نشده در این صفحه ادعا نشده است.

❓ پرسش‌های متداول

آیا LCR-003 با هر دستگاه LCR سازگار است؟

خیر. نام مدل لوازم جانبی، شکل رابط، ترتیب ترمینال‌ها و پشتیبانی دستگاه باید هم‌زمان بررسی شوند. شباهت ظاهری کانکتور به‌تنهایی سازگاری را ثابت نمی‌کند.

آیا می‌توان مشخصات الکتریکی را از روی ظاهر کابل یا پنس تعیین کرد؟

خیر. محدوده‌های مجاز و روش آزمون را باید از مستندات دستگاه و همین مدل دقیق گرفت. در این صفحه هیچ عدد نامشخصی از روی ظاهر یا مدل مجاور حدس زده نشده است.
