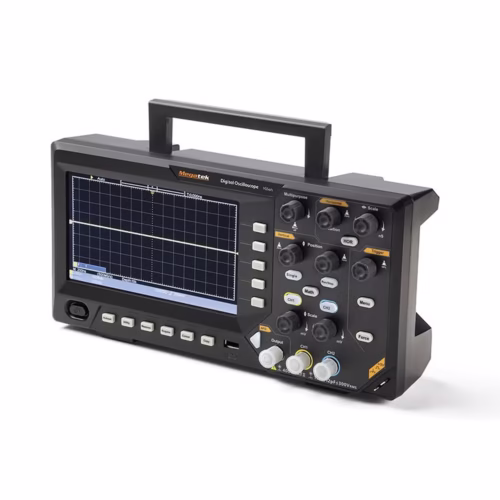

اسیلوسکوپ دیجیتالی مگاتک مدل MEGATEK 2D10

اسیلوسکوپ دیجیتالی مگاتک مدل MEGATEK 2D10 یک اوسیلوسکوپ دوب کانال ۱۰۰ مگاهرتز با نرخ نمونه‌برداری ۱ گیگا نمونه بر ثانیه، عمق حافظه ۸ مگاپوینت، نمایشگر ۷ اینچ ۸۰۰×۴۸۰ و مولد سیگنال ۱ کاناله ۲۵ مگاهرتز (AWG) است؛ معادل انگلیسی: MEGATEK 2D10 Digital Storage Oscilloscope, 100 MHz, 2-CH, 1 GSa/s, 8 Mpts, 7″ 800×480 TFT, built-in 25 MHz AWG, serial bus decode (UART/I²C/SPI/CAN/LIN), USB Host/Device, SCPI.

اسیلوسکوپ دیجیتالی مگاتک مدل MEGATEK 2D10

⚡ چرا «اسیلوسکوپ دیجیتالی مگاتک مدل MEGATEK 2D10» انتخاب هوشمندانه‌ای است؟

• پهنای‌باند ۱۰۰ MHz + نمونه‌برداری 1 GSa/s برای اندازه‌گیری شکل‌موج‌های آنالوگ پرسرعت در الکترونیک صنعتی، قدرت و خودرویی.

• عمق حافظه ۸Mpts برای ثبت طولانی و زوم دقیق بدون از دست‌دادن جزئیات.

• دیکود پروتکل‌های سریال: UART/RS232، I²C، SPI، CAN و LIN؛ تست بردهای دیجیتال را ساده می‌کند.

• ۱۴ نوع تریگر پیشرفته (Edge، Pulse Width، Video، Slope، Timeout، Window، Pattern، Runt، Interval و …) برای شکار رویدادهای گذرا.

• ۳۲ اندازه‌گیری خودکار با آمار + DVM سه‌رقمی و Frequency Counter شش‌رقمی برای گزارش سریع.

• AWG داخلی ۲۵ MHz با خروجی موج سینوسی/مربعی/مثلثی/نویز/Exponent و موج دلخواه (ARB) جهت تست مرحله‌به‌مرحله‌ی مدارات.

• ارتباطات کامل: USB Host/Device، کنترل از راه دور SCPI و نرم‌افزار PC برای ثبت و آنالیز.

• طراحی کم‌صدا و رابط کاربری شبیه دسکتاپ با کلیدهای میانبر برای سرعت عمل در آزمایشگاه.

اسیلوسکوپ دیجیتالی مگاتک مدل MEGATEK 2D10

🧰 اقلام همراه (What’s in the Box)

• اسیلوسکوپ دیجیتالی مگاتک مدل MEGATEK 2D10

• ۲ عدد پراب ۱×/۱۰× (حداقل ۱۰۰ MHz) با لوازم کالیبراسیون

• کابل برق، کابل USB

• راهنمای سریع/دفترچه و نرم‌افزار PC

نکته: خروجی Probe Compensation روی پنل، موج مرجع ۱ kHz / 2 Vpp فراهم می‌کند تا پراب‌ها را دقیق جبران کنید.

اسیلوسکوپ دیجیتالی مگاتک مدل MEGATEK 2D10

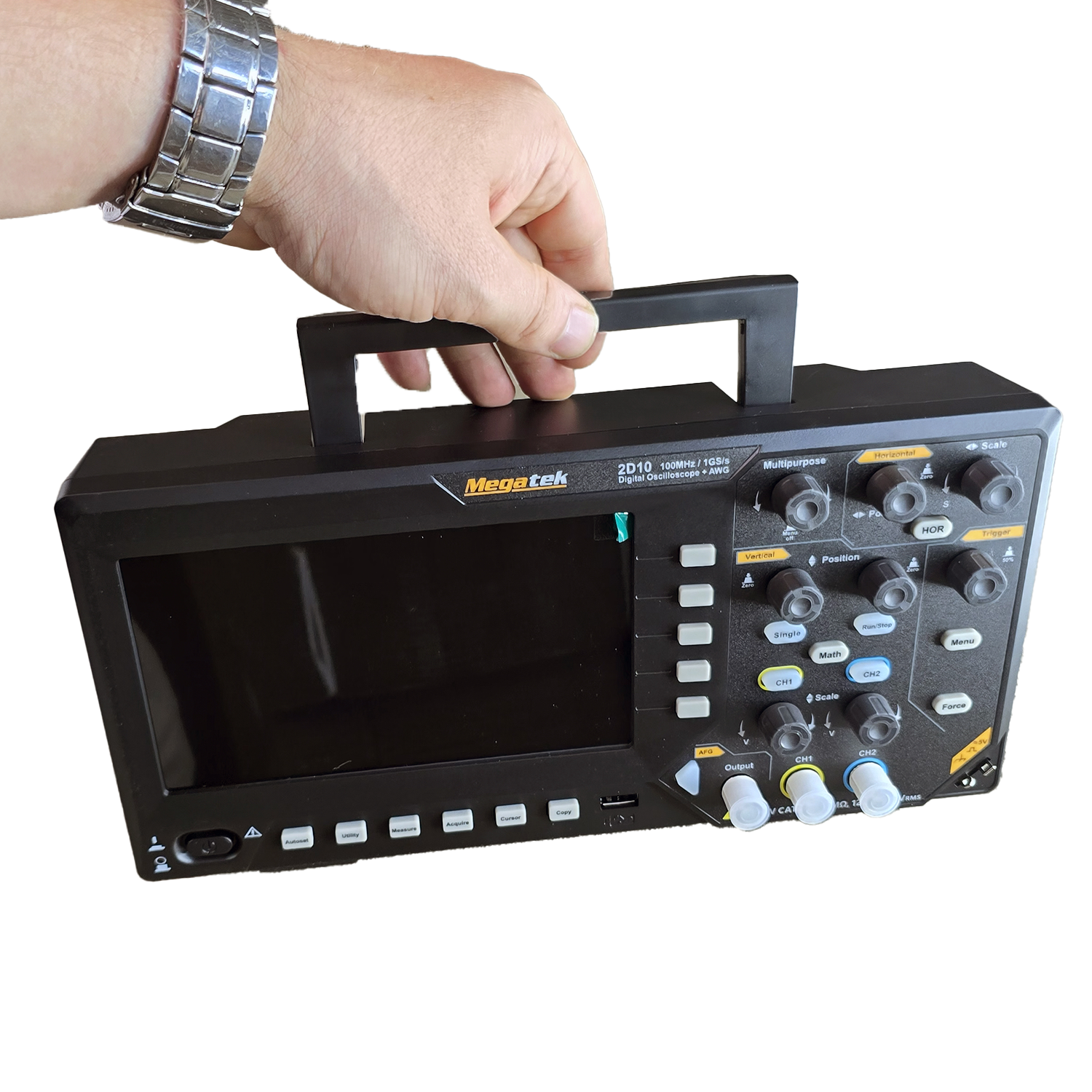

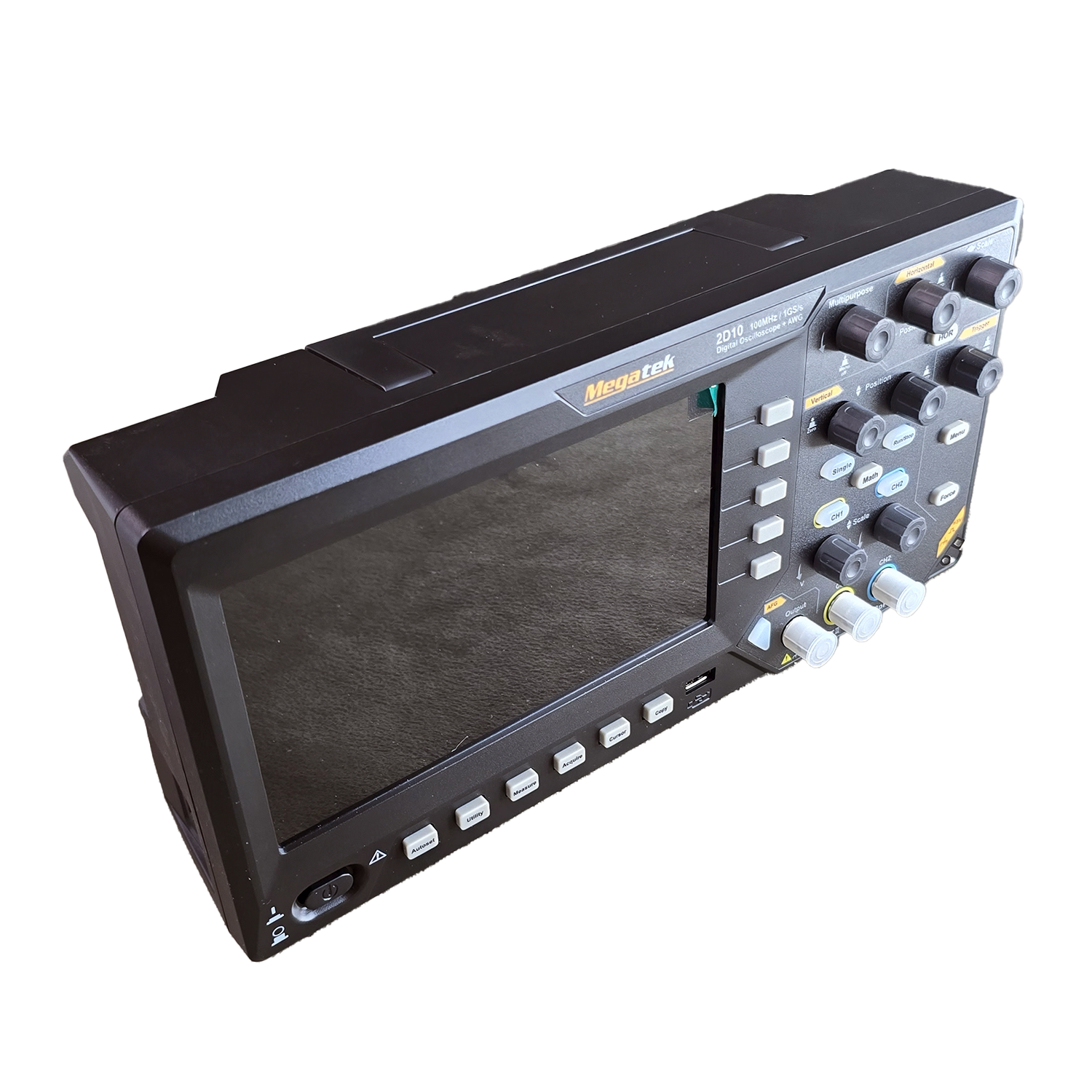

🎛️ مشخصات ظاهری و ارگونومی

• نمایشگر ۷ اینچ TFT با وضوح ۸۰۰×۴۸۰ و رابط کاربری خوانا در نور محیط کارگاهی.

• ولوم‌های مستقل هر کانال برای تنظیم سریع دامنه و زمان‌بندی.

• بدنه رومیزی فشرده با ابعاد تقریبی ۳۱۸ × ۱۵۰ × ۱۱۰ میلی‌متر و وزن حدود ۱.۹ کیلوگرم؛ مناسب میز آزمایشگاه و حمل بین پروژه‌ها.

• پایه‌های ضدلغزش و هیت‌منیجمنت مناسب برای کار طولانی‌مدت.

اسیلوسکوپ دیجیتالی مگاتک مدل MEGATEK 2D10

🧪 مشخصات فنی کامل

• کانال‌ها: ۲ آنالوگ، رزولوشن عمودی ۸ بیت

• پهنای‌باند: ۱۰۰ MHz (Rise Time تقریبی ~ ۳.۵ ns)

• نرخ نمونه‌برداری: ۱ GSa/s (تک‌کاناله)، ۵۰۰ MSa/s (دوکاناله)

• عمق حافظه: ۸ Mpts (۱ کانال)، ۴ Mpts (۲ کانال)

• حساسیت عمودی: ۲ mV/div تا ۱۰ V/div

• بازه زمانی (Timebase): ۲ ns/div تا ۱۰۰ s/div

• امپدانس ورودی: ۱ MΩ || ~۱۵–۲۰ pF، حداکثر ولتاژ ورودی 300 Vrms (CAT II)

• فیلترها و ریاضیات: +، −، ×، ÷ و FFT استاندارد؛ XY و Zoom Mode

• دیکود و تریگر سریال: UART/RS232، I²C، SPI، CAN، LIN

• مولد سیگنال داخلی (AWG): ۱ کانال تا ۲۵ MHz، نرخ نمونه ۲۰۰ MSa/s، شکل‌موج‌های Sine/Square/Ramp/Exp/Noise/DC/ARB

• رابط‌ها: USB Host، USB Device؛ کنترل از راه دور SCPI

• منبع تغذیه: ۱۰۰–۲۴۰ VAC، < ۳۰ W مصرف

• عملیات محیطی: ۰ تا ۵۰°C

تلورانس ابعادی/وزنی و جزئیات نرم‌افزاری ممکن است بسته به سری تولیدی اندکی تفاوت داشته باشد.

اسیلوسکوپ دیجیتالی مگاتک مدل MEGATEK 2D10

🛒 قیمت و خرید از عصرتولز

برای خرید اسیلوسکوپ دیجیتالی مگاتک مدل MEGATEK 2D10 از عصرتولز، موجودی لحظه‌ای و شرایط ارسال را بررسی کنید. همراه این مدل، دو پراب ۱×/۱۰× ارائه می‌شود؛ اگر روی سیگنال‌های پرنویز یا توان کار می‌کنید، توصیه می‌کنیم پروب تفاضلی/ایزوله و کابل‌های BNC باکیفیت را هم به سبد اضافه کنید. تیم فنی عصرتولز آماده‌ی مشاوره برای انتخاب پهنای‌باند/پراب متناسب با پروژه شماست.

اسیلوسکوپ دیجیتالی مگاتک مدل MEGATEK 2D10

📊 جدول مشخصات

🔁 مقایسه با مدل‌های مشابه

• در برابر MEGATEK 2D15 (۱۵۰ MHz): اگر سیگنال‌های شما زیر ۱۰۰ MHz است، 2D10 اقتصادی‌تر بوده و همان امکانات دیکود/تریگر و AWG را ارائه می‌دهد.

• در برابر مدل‌های بدون AWG (۲C10): 2D10 دارای مولد ۲۵ MHz داخلی است؛ برای تست مرحله‌ای بدون تجهیزات جانبی، ارزش افزوده بالایی دارد.

• در برابر اسیلوسکوپ‌های ارزان‌قیمت‌تر ۲۰–۷۰ MHz: عمق حافظه بیشتر و ۱۰۰ MHz واقعی باعث دقت بالاتر در ترنزینت‌ها و پالس‌های تیز می‌شود.

اسیلوسکوپ دیجیتالی مگاتک مدل MEGATEK 2D10

❓ FAQ (سوالات متداول)

برای کار با میکروکنترلر و باس‌های I²C/SPI کافی است؟
بله؛ دیکود داخلی I²C/SPI/UART کار تحلیل فریم‌ها را ساده می‌کند و پهنای‌باند/نمونه‌برداری برای اغلب کاربردهای MCU کافی است.

AWG داخلی چه کمکی می‌کند؟
برای تزریق سیگنال تست (سینوس/مربع/مثلث/ARB تا ۲۵ MHz) بی‌نیاز از فانکشن ژنراتور مجزا خواهید بود.

چه پرابی پیشنهاد می‌شود؟
پراب‌های ۱×/۱۰× استاندارد همراه دستگاه برای عموم کارها کافی است. برای سیگنال‌های پرسرعت‌تر یا حساس به زمین، پروب تفاضلی توصیه می‌شود.

آیا می‌توان داده‌ها را به کامپیوتر منتقل کرد؟
بله؛ از طریق USB و نرم‌افزار PC، ذخیره، اسکرین‌شات و کنترل از راه دور ممکن است. همچنین SCPI برای اتوماسیون آزمایشگاهی در دسترس است.

حداکثر ولتاژ ورودی چقدر است؟
تا ۳۰۰ Vrms (CAT II) با رعایت نکات ایمنی و استفاده از پراب مناسب.
