اسیلوسکوپ دستی هانتک مدل HANTEK 2D72 عصرتولز
اسیلوسکوپ دستی هانتک مدل HANTEK 2D72 در استدیو عصرتولز:
اسیلوسکوپ دستی هانتک مدل HANTEK 2D72 عصرتولز
مشخصات کلی اسیلوسکوپ دستی هانتک مدل HANTEK 2D72 بر شرح زیر است:
- اسیلوسکوپ دستی
- دیجیتال
- 70 مگاهرتز
- 2 کانال
- حافظه دار
- سرعت نمونه برداری 250 مگا سمپل بر ثانیه
- دارای دو عدد پراب داخل بسته محصول
- دارای فانکشن ژنراتور 25 مگاهرتز قابل برنامه ریزی به همراه پراب فانکشن
- حافظه داخلی 6Kpoint
- نمایشگر TFT رنگی
- دارای مولتی متر دیجیتال
- دارای پورت USB
- دارای کیف حمل
- دارای شارژر و پراب مولتی متر داخل بسته محصول
اسیلوسکوپ دستی هانتک مدل HANTEK 2D72 عصرتولز

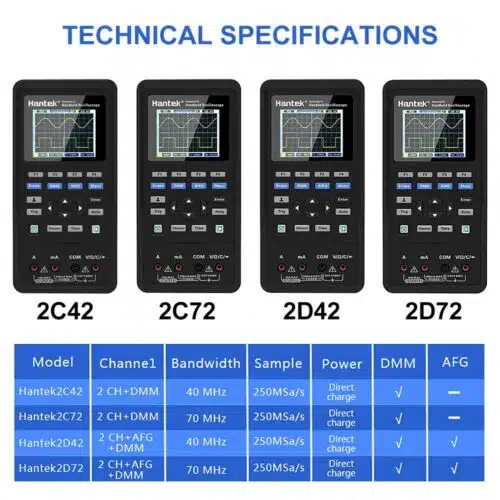

جدول مقایسه مشخصات فنی اسیلوسکوپ دستی هانتک مدل HANTEK 2D72 با مدل های مشابه از برند هانتک:
اسیلوسکوپ دستی هانتک مدل HANTEK 2D42 عصرتولز
| Model | Hantek2D72 | Hantek2D42 | Hantek2C72 | Hantek2C42 |
| Oscilloscope Mode | ||||
| Bandwidth | 70MHz | 40MHz | 70MHz | 40MHz |
| Channel | 2CH+DMM+AWG | 2CH+DMM+AWG | 2CH+DMM | 2CH+DMM |
| Horizontal | ||||
| Sample Rate Range | 250MSa/s(Single-channel), 125MSa/s(Dual-channel) | |||
| Waveform Interpolation | (sin x)/x | |||
| Record Length | Max. 6K for single-channel; 3K samples per dual-channel | |||
| SEC/DIV Range | 5ns/div~500s/div 1, 2, 5 sequence | |||
| Vertical | ||||
| A/D Converter | 8-bit resolution,each channel sampled simultaneously | |||
| VOLTS/DIV Range | 10mV/div~10V/divat input BNC | |||
| Bandwidth Limit, typical | 20MHz | |||
| Low Frequency Response (-3db) | ≤10Hz at BNC | |||
| Rise Time at BNC, typical | ≤5ns | |||
| DC Gain Accuracy | ±3% for Normal or Average acquisition mode, 10V/div to 10mV/div | |||
| Note: Bandwidth reduced to 6MHz when using a 1X probe. | ||||
| Acquisition | ||||
| Acquisition Modes | Normal | |||
| Trigger | ||||
| Type | Edge | |||
| Mode | Auto, Normal, single | |||
| Level | ±4 divisions from center of screen | |||
| Trigger Level Accuracy | 0.2div × volts/div within ±4 divisions from center of screen | |||
| Slope | Rising, Falling, Rising & Falling | |||
| Source | CH1/CH2 | |||
| Input | ||||
| Coupling | DC, AC or GND | |||
| Input Impedance, | 25pF±3 pF, 1MΩ±2% | |||
| DC coupled | ||||
| Probe Attenuation | 1X, 10X | |||
| Supported Probe Attenuation Factors | 1X, 10X, 100X, 1000X | |||
| Maximum Input Voltage | 150VRMS | |||
| Measurement | ||||
| Cursor | Voltage difference between cursors: △V | |||
| Time difference between cursors: △T | ||||
| Automatic Measurements | Frequency, Amplitude | |||
| Arbitrary Waveform Generator Mode | ||||
| Waveform Frequency | Sine: 1Hz~25MHz | – | – | |
| Square: 1Hz~10MHz | – | – | ||
| Ramp: 1Hz~1MHz | – | – | ||
| EXP: 1Hz~5MHz | – | – | ||
| Sampling | 250MSa/s | – | – | |
| Amplitude | 2.5Vpp(50Ω) | – | – | |
| 5Vpp(High impedance) | – | – | ||
| Frequency Resolution | 0.10% | – | – | |
| Channel | 1CH waveform output | – | – | |
| Waveform Depth | 512Sa | – | – | |
| Vertical Resolution | 12 bit | – | – | |
| Output Impedance | 50 Ω | – | – | |
| DMM | ||||
| Maximum Resolution | 4000 Counts | |||
| DMM Testing Modes | Voltage,Current,Resistance,Capacitance,Diode &On-Off | |||
| Maximum Input Voltage | AC:600V, DC: 600V | |||
| Maximum Input Current | AC: 10A, DC:10A | |||
| Input Impedance | 10MΩ | |||
| Measurement Term | Range | Accuracy | Resolution | |
| DC Voltage | 400.00mV | ± (0.8% + 5) | 100uV | |
| 4.000V | 1mV | |||
| 40.00V | 10mV | |||
| 400.0V | 100mV | |||
| 600.0V | ± (1% + 2) | 1V | ||
| Overload protection: 400mV: 250V, other: 600Vrms. | ||||
| AC Voltage | 4.000V | ± (1.2% + 5) | 1mV | |
| 40.00V | 10mV | |||
| 400.0V | 100mV | |||
| 600.0V | ±(1.5% + 5) | 1V | ||
| Frequency: 40Hz~400Hz; | ||||
| Frequency of 400V and 600V: 40Hz~100Hz | ||||
| DC Current | 40.00mA | ± (1% + 2) | 10uA | |
| 200.0mA | ± (1.5% + 2) | 100uA | ||
| 4.000A | ± (1.8% + 2) | 1mA | ||
| 10.00A | ± (3% + 2) | 10mA | ||
| Overload protection: | ||||
| self restoring fuse: 200mA/250V, 4A and 10A range no fuse. | ||||
| AC Current | 40.00mA | ± (1.3% + 2) | 10uA | |
| 400.0mA | ± (1.8% + 2) | 100uA | ||
| 4.000A | ± (2% + 3) | 1mA | ||
| 10.00A | ± (3% + 5) | 10mA | ||
| Frequency: 40Hz~400Hz; | ||||
| self restoring fuse: 200mA/250V, 4A and 10A range no fuse. | ||||
| Resistance | 400.0Ω | ±(1% + 3) | 0.1Ω | |
| 4.000KΩ | ±(1.2% + 5) | 1Ω | ||
| 60.00KΩ | 10Ω | |||
| 400.0KΩ | 100Ω | |||
| 4.000MΩ | 1KΩ | |||
| 40.00MΩ | ± (1.5%±3) | 10KΩ | ||
| Overload protection: 220Vrms | ||||
| Capacitance | 40.00nF | ±(3% + 5) | 10pF | |
| 400.0nF | 100pF | |||
| 4.000uF | 1nF | |||
| 40.00uF | 10nF | |||
| 100.0uF | 100nF | |||
| Overload protection: 220Vrms | ||||
| Diode | 0V~1.0V | |||
| On-Off | <50Ω | |||
| General Specifications | ||||
| Display | ||||
| Display Type | 2.8 inch64K color TFT | |||
| Display Resolution | 320 horizontal by 240 vertical pixels | |||
| Display Contrast | Adjustable | |||
| Power Supply | ||||
| Supply Voltage | 100V-240VAC, 50Hz-60Hz; DC INPUT: 5VDC, 2A | |||
| Power Consumption | <2.5W | |||
| Fuse | T, 3A | |||
| Battery | 2600mA*2 | |||
| Environmental | ||||
| Operating Temperature | 0~50 °C (32~122 °F) | |||
| Storage Temperature | -40~+71 °C (-40~159.8 °F) | |||
| Humidity | ≤+104℉(≤+40°C): ≤90% relative humidity | |||
| 106℉~122℉ (+41°C ~50°C): ≤60% relative humidity | ||||
| Cooling Method | Convection | |||
| Altitude | Operating and | 3,000m (10,000 feet) | ||
| Nonoperating | ||||
| Mechanical Shock | Random Vibration | 0.31gRMS from 50Hz to 500Hz, 10 minutes on each axis | ||
| Nonoperating | 2.46gRMS from 5Hz to 500Hz, 10 minutes on each axis | |||
| Operating | 50g, 11ms, half sine | |||
| Mechanical | ||||
| Dimension | 199 x 98x 40mm (L x W x H) | |||
| Weight | 624g | |||
| Standard Accessories | Probe*1,Clip Probe*2, Type Charging Cable*1, Power Adapter*1, Multimeter Probe*1 | Probe*1,Clip Probe*2, Type Charging Cable*1, Power Adapter*1, Multimeter Probe*1 | Probe*1,Clip Probe*1, Type Charging Cable*1, Power Adapter*1, Multimeter Probe*1 | Probe*1,Clip Probe*1, Type Charging Cable*1, Power Adapter*1, Multimeter Probe*1 |
معرفی اسیلوسکوپ:
اسیلوسکوپ یک وسیله اندازه گیری است که کارش نمایش دامنه سیگنال‌ها (ولتاژ) بر حسب زمان است. این دستگاه به‌طور گسترده‌ای توسط مهندسان برق، پژوهشگران و تعمیرکاران در کارگاه‌ها و آزمایشگاه‌ها استفاده می‌شود.
اسیلوسکوپ می‌تواند بسته به قابلیت‌هایش، دو (یا چند) شکل موج را بر حسب زمان روی صفحه اسیلوسکوپ نمایش دهد. اسیلوسکوپ‌هایی که دست کم دو کانال دارند، می‌توانند سیگنال اعمال‌شده به یک کانال را بر حسب سیگنال اعمال‌شده به کانال دیگر نمایش دهند.
اسیلوسکوپ دستی هانتک مدل HANTEK 2D72 عصرتولز
معرفی شرکت هانتک Hantek:
شرکت هانتک (به انگلیسی: Qingdao Hantek Electronic Co) تولید کننده ابزارهای عمومی است که در طراحی، محصول، فروش و خدمات تخصص دارد. این شرکت گواهینامه بین المللی سیستم مدیریت کیفیت ISO9001:2015 و گواهینامه سیستم مدیریت زیست محیطی ISO14001:2015 را گذرانده است.
این شرکت در شهر Qingdao کشور چین واقع شده است. ژنراتور شکل موج، آنالایزر منطقی، تحلیلگر فرکانس، مولتی متر، ابزار اندازه گیری، اسیلوسکوپ، منبع تغذیه و ابزار عمومی از جمله محصولات هانتک هستند. همه محصولات به رسمیت شناخته شده اند و شهرت بازار به ویژه در بازارهای خارج از کشور چین را دریافت کرده اند. محصولات این شرکت گواهینامه های CE و FCC را گذرانده اند.
اسیلوسکوپ دستی هانتک مدل HANTEK 2D72 عصرتولز

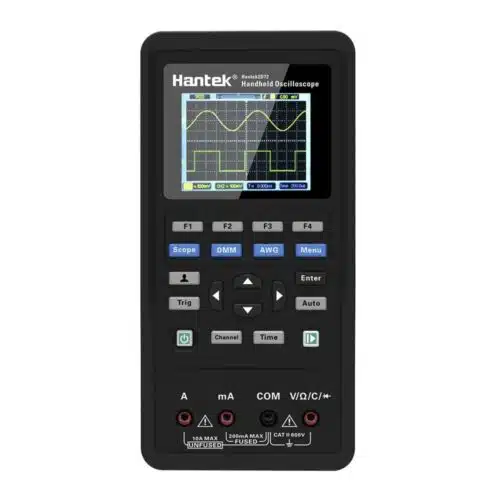

بررسی ظاهر اسیلوسکوپ دستی هانتک مدل HANTEK 2D72:
اسیلوسکوپ دستی هانتک مدل 2D72 یک ابزار سه کاره با صفحه نمایش TFT رنگی دیجیتال (2.8 inch64K color TFT) است. ابن ابزار به شما اجازه می دهد تا به راحتی و با دقت بالا سیگنال های الکترونیکی را مشاهده کنید. با داشتن رزولوشن 240×320 پیکسل، این اسیلوسکوپ دستی تصاویر و نمودارهای بسیار واضح و دقیق را نمایش می دهد.

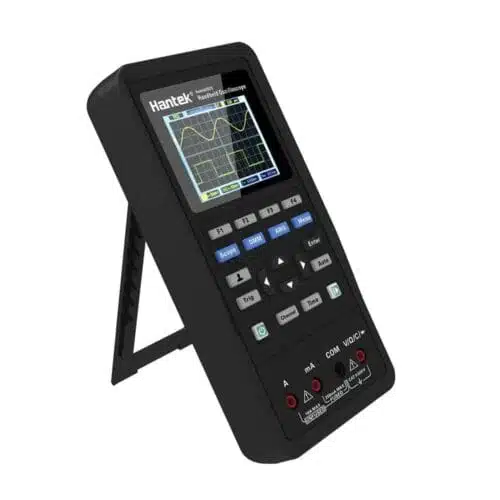

ابعاد بسیار مناسبی دارد و خوش دست بودن از قابلیت های این ابزار است. پایه نگه دارنده موجود در پشت دستگاه به شما این امکان را می دهد که به صورت رومیزی هم از این دستگاه استفاده کنید.
ابزارهای دستی همیشه در معرض افتادن از دست قرار دارند. این اسیلوسکوپ با داشتن محافظ ضخیم دور خود از آسیب های احتمالی جلوگیری می کند. رنگ مشکی اسیلوسکوپ دستی هانتک مدل 2D72 به شما استایل حرفه ای می بخشد.

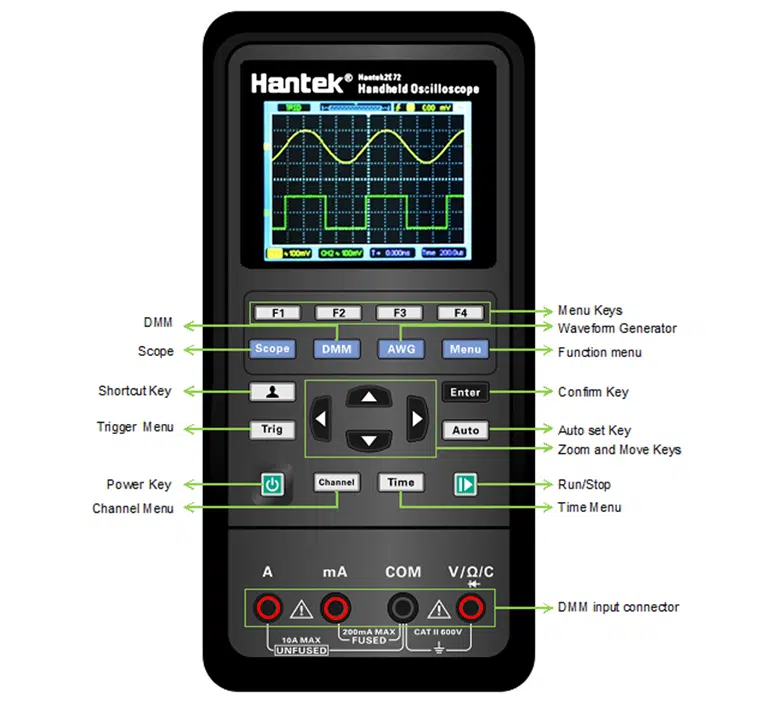

در قسمت بالای دستگاه سه عدد ورودی وجود دارد. یک ورودی برای کانال 1، یک ورودی برای کانال 2 و یک خروجی برای فانکشن ژنراتور. در قسمت بغلی دستگاه یک ورودی برای اتصال به کامپیوتر وشارژ باتری دارد. روی دستگاه هم دارای دکمه های با کیفیت می باشد. زیر دکمه ها هم 4 عدد ورودی پراب مولتی متر وجود دارد. روی صفحه نمایش تلق تعبیه شده است تا از خراش جلوگیری کند.
همان طور که اشاره شد اسیلوسکوپ دستی هانتک مدل HANTEK 2D72 دارای امکان اتصال به کامپیوتر می باشد. نرم افزار اختصاصی هانتک برای اتصال اسیلوسکوپ دستی هانتک مدل HANTEK 2D72 به ویندوز در دسترس می باشد که نشان از فکر کردن هانتک به همه جای کار دارد. تصویری از نرم افزار این اسیلوسکوپ دستی را که قابلیت اجرا روی تمام نسخه های ویندوز دارد را با هم می بینیم:
اسیلوسکوپ دستی هانتک مدل HANTEK 2D72 عصرتولز
اسیلوسکوپ دستی هانتک مدل HANTEK 2D72 عصرتولز
اسیلوسکوپ دستی هانتک مدل HANTEK 2D72 عصرتولز
اسیلوسکوپ دستی هانتک مدل HANTEK 2D72 عصرتولز
بررسی فنی اسیلوسکوپ دستی هانتک مدل HANTEK 2D72:
اسیلوسکوپ دستی هانتک مدل 2D72 یک ابزار سه کاره است. بخش اصلی آن که اسیلوسکوپ می باشد با داشتن پهنای باند 70 مگاهرتز و نرخ نمونه برداری 250 مگا سمپل در ثانیه، قابلیت تجزیه و تحلیل سیگنال های با فرکانس بالا را دارد. این امکان به شما اجازه می دهد تا سیگنال های الکترونیکی پیچیده را با دقت بالا تحلیل کنید. اسیلوسکوپ دستی هانتک مدل 2D72 دارای 2 کانال ورودی است که به شما اجازه می دهد تا دو سیگنال الکترونیکی را به صورت همزمان مشاهده کنید.
دستگاه دارای حافظه داخلی 6Kpoint است. همچنین، با داشتن قابلیت اتصال به کامپیوتر و انتقال داده ها، شما می توانید تجزیه و تحلیل های پیچیده تر را بر روی کامپیوتر خود انجام دهید.امکاناتی مانند قابلیت تنظیم تریگر، اندازه گیری اتوماتیک و قابلیت تغییر شکل سیگنال به شما امکان مشاهده و تحلیل دقیق سیگنال های الکترونیکی را می دهد.
اسیلوسکوپ دستی هانتک مدل HANTEK 2D72 عصرتولز
بخش فانشکن ژنراتور آن که برای تولید انواع مختلفی از امواج الکترونیکی در بازه وسیعی از بسامد ها استفاده می شود 25 مگاهرتز قابل برنامه ریزی است.

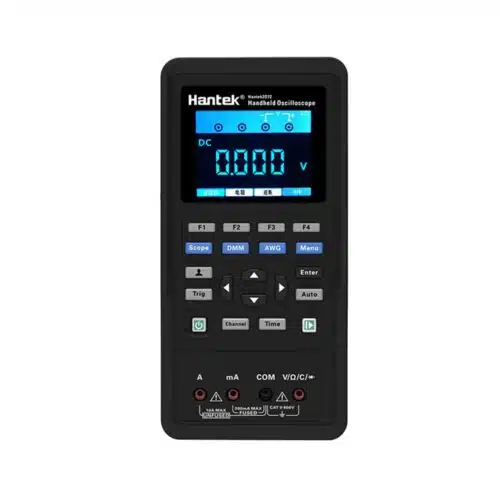

بخش مولتی متر 3.5 digit آن مانند هر مولتی متر دیگری عمل میکند.
از مهم ترین ویژگی های اسیلوسکوپ دستی هانتک مدل 2D72، باتری قابل شارژ با ظرفیت 2600 میلی آمپر ساعت (2600mA*2) با قابلیت تعویض است. یک باتری لیتیومی با ظرفیت بالا، با عملکرد بسیار کم مصرف خود دستگاه، که با شارژ نوع C شارژ می شود؛ در آن تعبیه شده است. با پورت USB معمولی کامپیوتر، در حین انتقال داده شارژ هم می شود. پس از هر بار شارژ 2 ساعته، دستگاه را می توان یک روز کامل از دستگاه استفاده کرد. ابن باتری در حالت استندبای (بدون استفاده و فقط روشن تا 8 هفته دستگاه را روشن نگه می دارد!)
اسیلوسکوپ دستی هانتک مدل HANTEK 2D72 عصرتولز

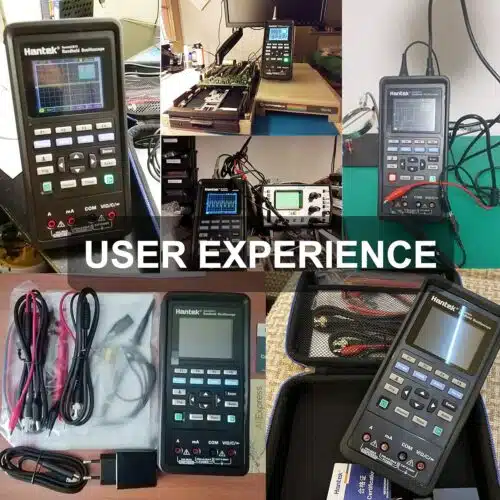

اقلام همراه اسیلوسکوپ دستی هانتک مدل HANTEK 2D72:
بعد از خرید اسیلوسکوپ دستی هانتک مدل HANTEK 2D72 اولین چیزی که می بینید کیف حمل کوچک و در عین حال جا دار و زیبای آن است. یک کابل نوع C به همراه یک آداپتور برای اتصال به پریز برق در آن وجود دارد.
دو عدد پراب مولتی متر در این کیف قرار داده شده است. همچنین 2 عدد پراب فانکشن ژنراتور آن (کابل BNC به سوسماری) در این کیف تعبیه شده است. و مهم ترین ابزار همراه این دستگاه یعنی پراب اسیلوسکوپ نیز از از دیگر اقلام همراه این دستگاه می باشد.
پراب اسیلوسکوپ موجود در بسته بندی اسیلوسکوپ دستی هانتک مدل HANTEK 2D72، تا 80 مگاهرتز را پشتیبانی میکند. این پراب با دکمه ی روی آن قابلیت 10X و 1X برای بازه ولتاژهای مختلف دارد. درپوش روی پراب به شما این امکان را می دهد تا پراب را هم به صورت گیره ای و هم به صورت سوزنی بتوانید استفاده کنید.
یک ابزار مخصوص کالیبره کردن پراب هم در بسته بندی وجود دارد که نشان می دهد شرکت تولید کننده به همه جوانب به خوبی فکر کرده است. تعدادی حلقه رنگی هم تعبیه شده است که با اتصال به پراب به شما امکان علامت زدن کانال ها را می دهد. مثلا شما میتوانید برای پراب متصل به کانال 1 از رنگ زرد و برای پراب متصل به کانال 2 از رنگ قرمز استفاده کنید تا دچار سردرگمی نشوید.
مقایسه با نمونه مشابه از برند اوون Owon HDS272S و ویکتور 270S:
در وحله اول که مدل اوون 272S دقیقا مشابه نمونه ویکتور هست و مو نمیزند اما اوون به دلیل اعتبار برند بیشتر قیمت بالا تری دارد. پس بهترین خرید بین این سه مدل اسیلوسکوپ دستی ویکتور مدل VICTOR 270S لقب می گیرد.
مزایای Hantek 2D72:
- احساس خشن تر و مقاومت کلی بهتر
- قاب نیمه سفت و سخت بزرگتر (قاب Owon به سختی با لوازم جانبی جا می شود)
- چند نقطه عملیاتی AWG که Owon نمی تواند انجام دهد (موج مربع سریعتر)
مزایای Owon HDS272S و VICTOR 270S :
- صفحه نمایش بزرگتر
- حافظه بیشتر
- به روز رسانی شکل موج سریعتر
- رابط سریعتر و بهتر به طور کلی
- اندازه گیری های بیشتر
- نمایش اندازه گیری بهتر
- AWG: می تواند به ولتاژهای پایین تر برود
- نویز کمتر در سیگنال های کوچک (تصویر را ببینید)
- DMM بهتر
مقایسه 2d42 fh h اوون Owon HDS272S در فروشگاه عصرتولز
جمع بندی:
در نهایت، اسیلوسکوپ دستی هانتک مدل 2D72 سه کاره یک ابزار بسیار کارآمد و قدرتمند است. این وسیله با داشتن ویژگی های منحصر به فرد خود، به شما امکان مشاهده و تحلیل دقیق سیگنال های الکترونیکی را می دهد. با داشتن پهنای باند بالا، نرخ نمونه برداری بالا و صفحه نمایش رنگی، این اسیلوسکوپ دستی انتخاب مناسبی برای تعمیرات، تحقیقات علمی و کاربردهای دیگر است.
