اسیلوسکوپ دیجیتالی هانتک مدل HANTEK MSO-5102D یک اسیلوسکوپ Mixed Signal با دو کانال آنالوگ 100MHz، شانزده کانال لاجیک، نمونه‌برداری بلادرنگ 1GS/s برای بخش آنالوگ و 500MS/s برای لاجیک آنالایزر است. hantek mso-5102d با حافظه حداکثر 1M در تک‌کانال، نمایشگر 7 اینچ و اتصال USB برای عیب‌یابی هم‌زمان سیگنال‌های آنالوگ و دیجیتال در طراحی امبدد، آموزش و تعمیر تجهیزات الکترونیکی ساخته شده است.

🔎 معرفی hantek mso-5102d و نام انگلیسی کامل

نام انگلیسی کامل: Hantek MSO5102D 100MHz Mixed Signal Oscilloscope with 2 Analog Channels, 16-Channel 500MS/s Logic Analyzer, 1GS/s Real-Time and 25GS/s Equivalent Sampling, 1M Single-Channel Record Length and 7-inch 800×480 Display.

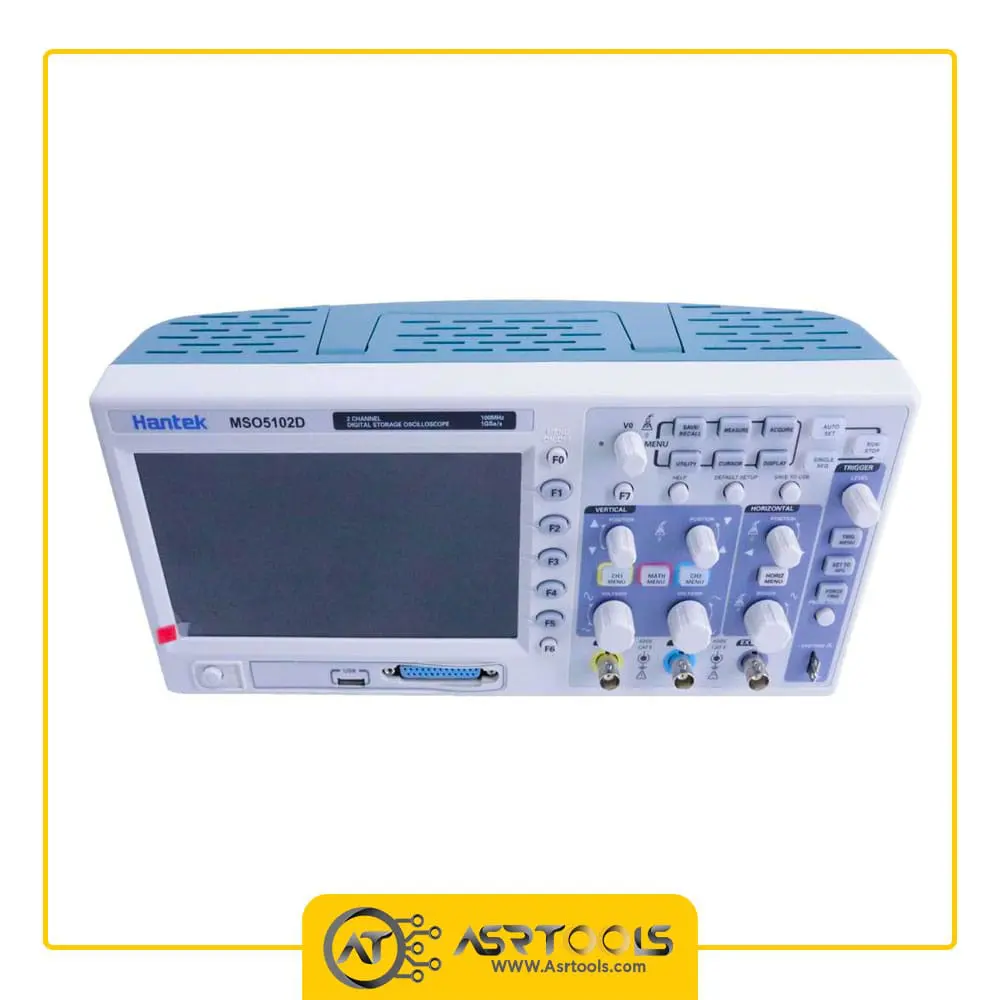

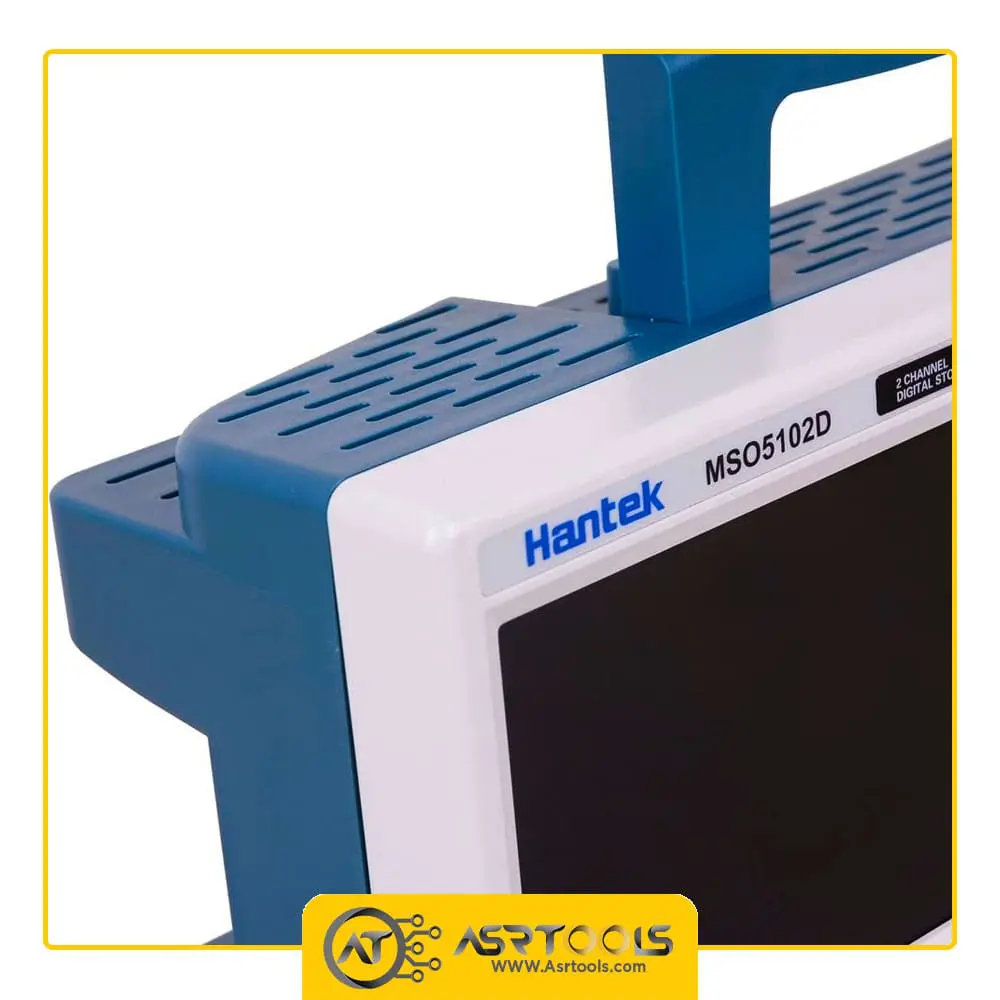

روی پنل چند تصویر مستقل، کد MSO5102D، عبارت دو کاناله و برچسب 100MHz/1GSa/s دیده می‌شود؛ بنابراین مدل واقعی محصول MSO-5102D است. slug قدیمی صفحه که به MSO-5104D ختم می‌شود ثابت می‌ماند و تغییر نمی‌کند، زیرا تغییر URL قدیمی می‌تواند به سابقه سئو آسیب بزند. کلمه کلیدی بر اساس عنوان، تصاویر و جدول رسمی سازنده hantek mso-5102d انتخاب شده است.

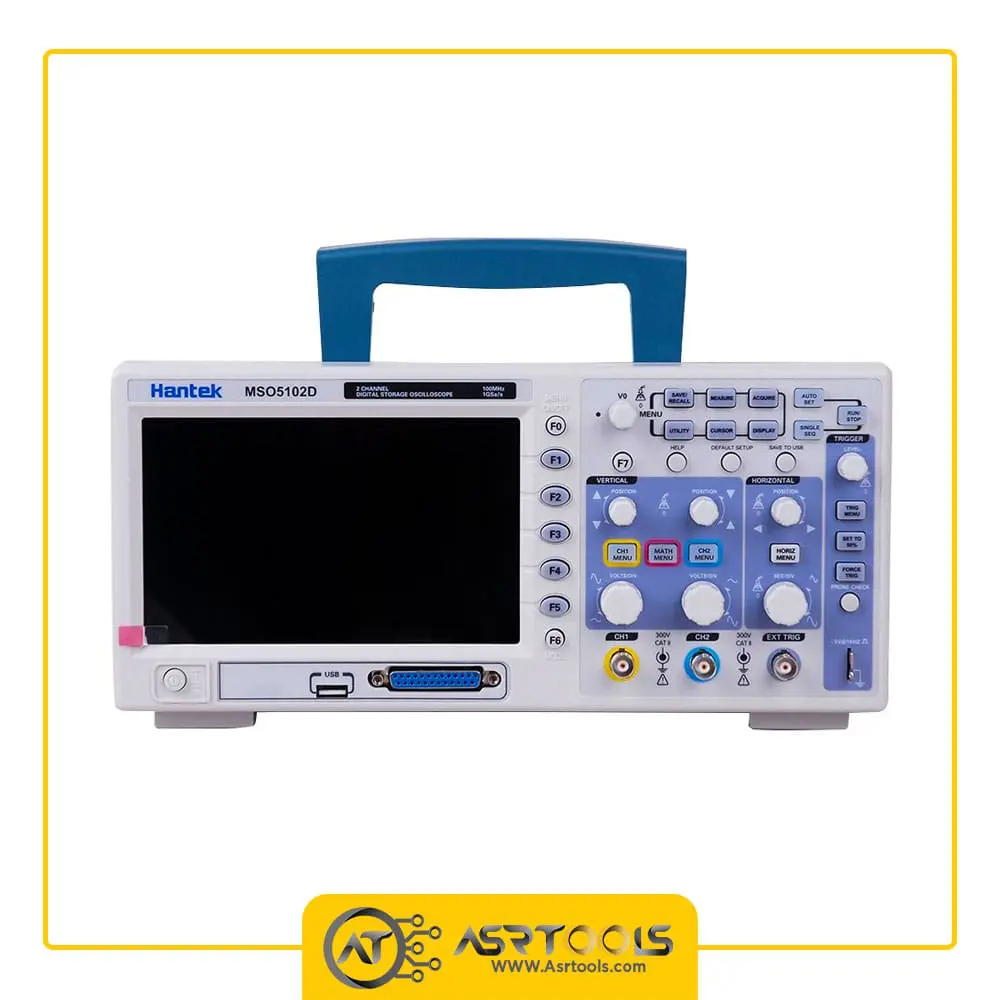

حرف MSO به ترکیب اسیلوسکوپ و Logic Analyzer اشاره دارد. دو BNC برای کانال‌های آنالوگ، یک ورودی EXT Trigger و کانکتور تخت لاجیک روی پنل جلو قرار گرفته‌اند. این دستگاه فانکشن ژنراتور داخلی نیست؛ خروجی Probe Comp فقط مرجع جبران‌سازی پروب است و نباید با مولد سیگنال عمومی اشتباه شود.

⚙️ جدول مشخصات فنی HANTEK MSO-5102D

عبارت 64 میلیون نقطه که در یکی از ویژگی‌های قدیمی محصول مانده، مربوط به این نسل نیست. صفحه و دیتاشیت MSO5000D برای این مدل حداکثر 1M نمونه در تک‌کانال و 512K در دوکانال را ثبت می‌کنند. اعداد 4K، 16K و 40K نیز انتخاب‌های کوتاه‌تر حافظه‌اند؛ وجود آن‌ها سقف 1M را تغییر نمی‌دهد.

📈 نمونه‌برداری واقعی، معادل و حافظه

برای رخداد تک‌شات، عدد 1GS/s نرخ بلادرنگ بخش آنالوگ است. 25GS/s نرخ Equivalent Sampling است که با چند برداشت از سیگنال تکرارشونده ساخته می‌شود و برای روشن‌شدن منبع تغذیه، گلیچ تصادفی یا پالس یک‌باره جای نرخ واقعی را نمی‌گیرد. نرخ مؤثر با تعداد کانال فعال، پایه‌زمان و طول رکورد تغییر می‌کند؛ مقدار نشان‌داده‌شده روی دستگاه در تنظیم واقعی معیار عملی است.

حافظه 1M در حالت تک‌کانال اجازه می‌دهد پنجره زمانی طولانی‌تری با جزئیات بیشتر نسبت به رکوردهای 40K ثبت شود. هنگام استفاده هم‌زمان از دو کانال، سقف 512K است. برای یافتن یک رخداد باریک، ابتدا Peak Detect یا Single را فعال کنید؛ Average با انتخاب 4، 8، 16، 32، 64 یا 128 برداشت برای کاهش نویز موج تکرارشونده مفید است، اما گذرای غیرتکراری را محو می‌کند.

پهنای‌باند 100MHz و زمان خیز معمول 3.5ns مرز پاسخ ورودی‌اند. برای دیدن شکل واقعی یک لبه دیجیتال باید هارمونیک‌های بالاتر و حاشیه پهنای‌باند را در نظر گرفت. فیلتر 20MHz برای کاهش نویز در ریپل و سیگنال کند کاربرد دارد، ولی هنگام تحلیل لبه سریع باید خاموش باشد. حساسیت 2mV/div تا 10V/div کمک می‌کند از سیگنال کوچک تا دامنه بزرگ‌تر با تنظیم مناسب دیده شود.

🧩 لاجیک آنالایزر 16 کاناله با 500MS/s

لاجیک آنالایزر شانزده خط D0 تا D15 را با حداکثر 500MS/s و عمق نمونه 512K ثبت می‌کند. ورودی‌های TTL، CMOS و ECL در جدول سازنده ذکر شده‌اند و آستانه منطقی از -8V تا +8V تنظیم می‌شود. بازه ورودی -60V تا +60V یک حد ورودی است، نه توصیه برای تماس مستقیم با برق شهر یا مدار پرانرژی؛ مرجع زمین و رده حفاظتی کابل لاجیک باید رعایت شوند.

امپدانس ورودی دیجیتال حدود 200KΩ با ظرفیت 10pF است. اتصال چند گیره به باس سریع می‌تواند بار خازنی ایجاد کند و لبه را تغییر دهد. سیم زمین را کوتاه، گیره‌ها را مرتب و آستانه را متناسب با سطح منطقی مدار تنظیم کنید. اگر شکل موج آنالوگ یک خط مهم است، همان خط را با پروب آنالوگ نیز ببینید تا Overshoot یا زنگی که در نمایش صفر و یک پنهان می‌ماند بررسی شود.

تریگرهای لاجیک شامل Edge، Pulse Width، Code-type، Duration، Queue و Repeat هستند. Code-type می‌تواند وضعیت H، L یا X خطوط انتخابی را شرط قرار دهد و Queue برای الگوی چندمرحله‌ای به کار می‌رود. این نسل در مشخصات رسمی به‌عنوان تحلیلگر منطقی معرفی شده است؛ پشتیبانی Decode پروتکل‌های سریال جدید را بدون مدرک دقیق به آن نسبت نمی‌دهیم.

🎛️ تریگر آنالوگ، اندازه‌گیری و FFT

تریگر آنالوگ Edge، Video، Pulse، Slope، Over Time و Alternative را با منبع CH1، CH2، EXT، EXT/5 یا AC Line پوشش می‌دهد. Auto برای نمایش پیوسته، Normal برای انتظار شرط و Single برای ثبت یک رخداد استفاده می‌شود. Holdoff از 100ns تا 10s تنظیم می‌شود و Video از NTSC، PAL و SECAM پشتیبانی می‌کند.

فهرست رسمی بیش از 30 اندازه‌گیری خودکار مانند Frequency، Period، Mean، Peak-to-Peak، Cycle RMS، Minimum، Maximum، Rise/Fall، Pulse Width و Duty را شامل می‌شود. خروجی عددی فقط وقتی قابل اتکاست که موج در صفحه پایدار، بدون clipping و دارای نمونه کافی باشد. هنگام اندازه‌گیری تأخیر یا Rise Time، پهنای‌باند پروب و طول زمین نیز بخشی از خطای سیستم هستند.

چهار عمل جمع، تفریق، ضرب و تقسیم همراه FFT ارائه می‌شوند. FFT با 1024 نقطه و پنجره‌های Hanning، Flat Top، Rectangular، Bartlett و Blackman برای یافتن مؤلفه‌ها و هارمونیک‌ها مفید است. این ابزار جای Spectrum Analyzer با دامنه دینامیکی و کالیبراسیون تخصصی را نمی‌گیرد؛ انتخاب پنجره و جلوگیری از aliasing برای تفسیر نتیجه ضروری‌اند.

🎨 طراحی ظاهری، نمایشگر و ذخیره‌سازی

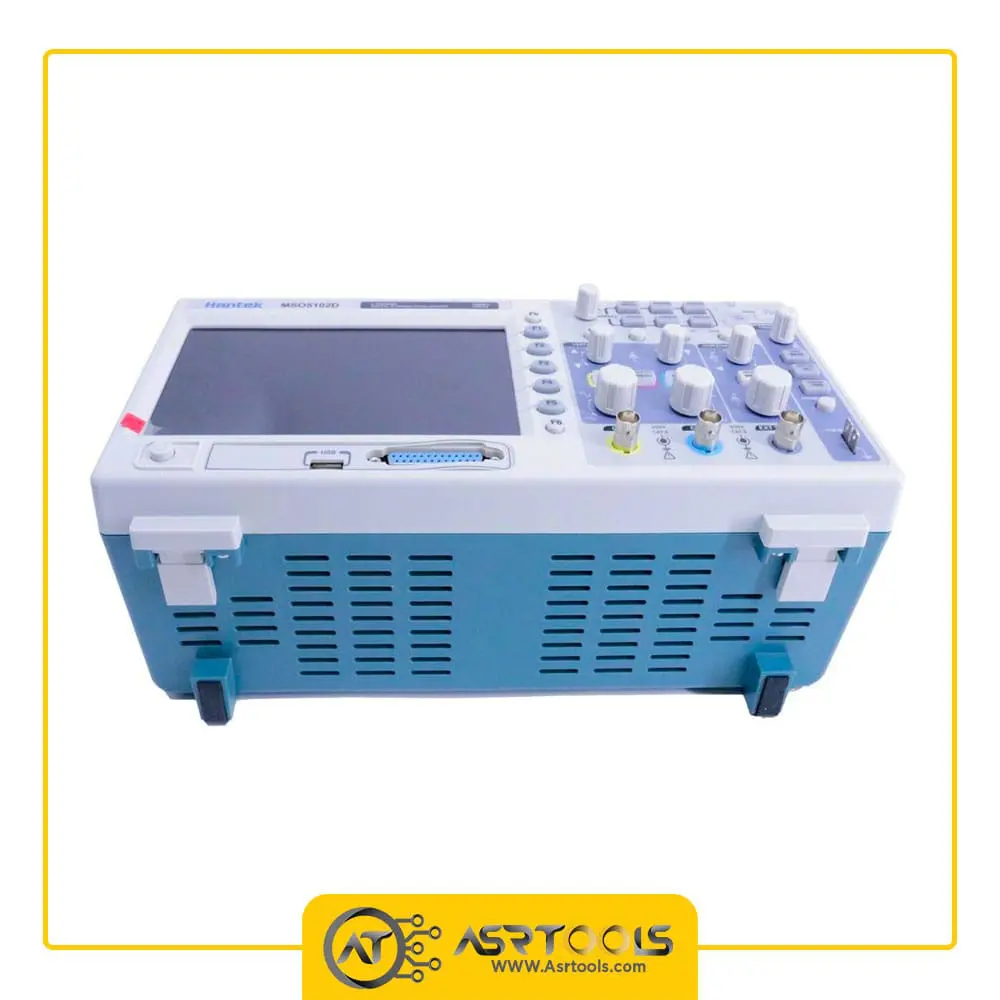

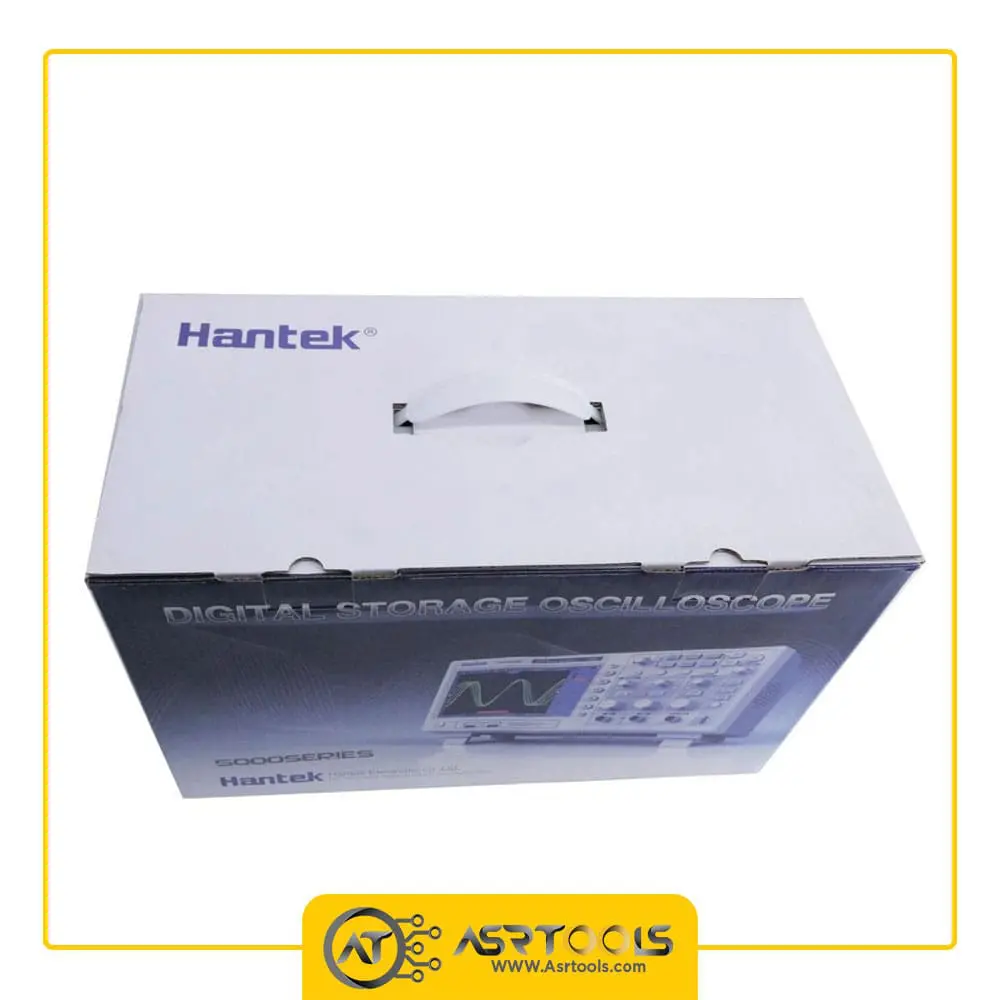

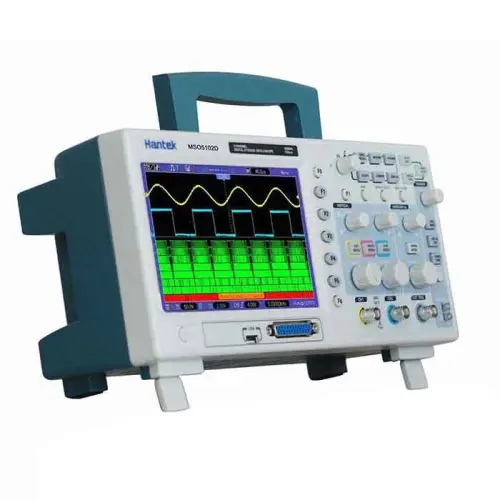

نمایشگر 7 اینچ 800×480 در سمت چپ، کنترل‌های Vertical، Horizontal و Trigger در سمت راست و درگاه Logic زیر صفحه قرار دارند. دسته بالایی و پایه‌های جلویی جابه‌جایی و تغییر زاویه دید را آسان می‌کنند. بدنه 385×200×245mm و وزن خالص 2.08kg دارد؛ تصویر جعبه موجود در گالری عمومی سری 5000 است و برای اثبات تعداد متعلقات به‌تنهایی کافی نیست.

USB Host و USB Device استانداردند: Host برای فلش و Device برای اتصال رایانه به کار می‌رود. VGA در صفحه سازنده اختیاری معرفی شده، بنابراین وجود آن باید روی همان دستگاه یا بچ موجود تأیید شود. پیش از Firmware یا نرم‌افزار، شماره سریال و نسخه سخت‌افزار بررسی شود؛ سازنده برای واحدهای با شماره سریال پایین‌تر و بالاتر مسیرهای متفاوتی دارد.

⚡ ایمنی ورودی و جبران‌سازی پروب

حد رسمی ورودی آنالوگ برای CAT I و CAT II برابر 300VRMS با پروب 10X و برای CAT III برابر 150VRMS با پروب 1X است. بالاتر از 100kHz کاهش مجاز اعمال می‌شود. حد کمترِ دستگاه، پروب و محیط همیشه ملاک است. زمین BNC به ارت حفاظتی وصل است؛ گیره زمین را به فاز یا نقطه شناور اولیه منبع سوئیچینگ نزنید و ارت دستگاه را حذف نکنید.

1. ضریب پروب و منوی کانال را یکسان، معمولاً 10X، بگذارید.
2. پروب را با خروجی Probe Comp حدود 5Vpp و 1kHz جبران‌سازی کنید.
3. زمین را پیش از نوک سیگنال وصل کنید.
4. برای اندازه‌گیری شناور از پروب دیفرانسیل مناسب استفاده کنید.
5. کابل لاجیک را با برق قطع‌شده وصل و آستانه را سپس تنظیم کنید.

🔌 تغذیه و شرایط کاری

تغذیه رسمی 100–120VAC با تلرانس ±10% در 45Hz تا 440Hz، یا 120–240VAC با تلرانس ±10% در 45Hz تا 66Hz است. مصرف کمتر از 30W و فیوز 2A نوع T با ولتاژ 250V اعلام شده‌اند. دمای کار 0 تا 50°C، رطوبت تا 40°C حداکثر 90% و ارتفاع کار زیر 3000m است. خنک‌کاری همرفتی است و دریچه‌ها نباید پوشانده شوند.

⚖️ مقایسه MSO5102D با DSO5102P

HANTEK DSO-5102P در عصرتولز برای کسی مناسب است که دو کانال آنالوگ 100MHz می‌خواهد و Logic Analyzer جدا دارد. MSO5102D حافظه عمیق‌تر و شانزده خط دیجیتال را اضافه می‌کند. تصمیم درست به نیاز واقعی پروژه، تعداد خطوط، سرعت باس و ضرورت ثبت هم‌زمان بستگی دارد.

📦 اقلام همراه محصول

اقلام همراه ثبت‌شده در توضیح فعلی همین موجودی شامل دو پراب پسیو 1X/10X، کابل لاجیک 16 کاناله و گیره‌ها، کابل USB، کابل برق و راهنمای شروع است. گالری فعلی فقط دستگاه و جعبه عمومی را نشان می‌دهد؛ بنابراین محتویات بسته تحویلی باید پیش از ارسال با این فهرست کنترل شود و CD یا لوازم اضافه بدون مشاهده بسته قطعی فرض نشوند.

🛒 قیمت و خرید hantek mso-5102d از عصرتولز

قیمت روز و وضعیت موجودی hantek mso-5102d در همین صفحه نمایش داده می‌شود و مبلغ نهایی سبد خرید ملاک است. هنگام خرید، همراه‌بودن کابل لاجیک، تعداد پراب‌های ثبت‌شده و وجود VGA اختیاری را کنترل کنید. مدل‌های مرتبط در صفحه اسیلوسکوپ هانتک در عصرتولز قابل بررسی‌اند.

❓ سوالات متداول HANTEK MSO-5102D

آیا مدل محصول MSO-5104D است؟

خیر. عنوان، ویژگی‌های دوکاناله و نوشته روی بدنه MSO5102D را تأیید می‌کنند؛ فقط URL قدیمی با 5104D حفظ شده است.

حافظه واقعی چقدر است؟

حداکثر 1M نمونه در تک‌کانال و 512K در دوکانال است؛ لاجیک آنالایزر نیز عمق 512K دارد.

آیا 25GS/s نرخ واقعی است؟

خیر. نرخ واقعی آنالوگ 1GS/s و 25GS/s نرخ معادل برای سیگنال تکرارشونده است.

لاجیک آنالایزر چند کانال دارد؟

شانزده کانال D0 تا D15 با حداکثر 500MS/s، آستانه قابل تنظیم و عمق 512K دارد.

آیا VGA روی همه دستگاه‌هاست؟

خیر، VGA اختیاری است و باید روی بچ موجود تأیید شود؛ USB Host و Device استانداردند.

اقلام همراه چیست؟

دو پراب، کابل و گیره‌های لاجیک 16 کانال، کابل USB، کابل برق و راهنمای شروع برای این موجودی ثبت شده‌اند.

در جمع‌بندی، hantek mso-5102d اسیلوسکوپ دوکاناله 100MHz را با لاجیک آنالایزر شانزده‌کاناله 500MS/s ترکیب می‌کند. حافظه 1M، تریگرهای دیجیتال و مشاهده هم‌زمان خطوط برای عیب‌یابی امبدد مفیدند، به شرط آنکه محدودیت نرخ، بار ورودی و اتصال زمین رعایت شوند.

✅ مشخصات کوتاه و موردی

• برند و مدل: HANTEK MSO-5102D / MSO5102D
• کانال آنالوگ: 2 کانال + EXT
• کانال دیجیتال: 16 کانال Logic Analyzer
• پهنای‌باند: 100MHz
• زمان خیز: 3.5ns
• نمونه‌برداری: 1GS/s واقعی؛ 25GS/s معادل
• حافظه آنالوگ: 1M تک‌کانال؛ 512K دوکانال
• لاجیک: 500MS/s و عمق 512K
• پایه‌زمان: 4ns/div تا 40s/div
• نمایشگر: 7inch، 800×480
• رابط: USB استاندارد؛ VGA اختیاری
• ابعاد و وزن: 385×200×245mm؛ 2.08kg
• اقلام ثبت‌شده: دو پراب، کابل لاجیک، USB، برق و راهنما
