منبع تغذیه دوبل تراکینگ مگاتک مدل MEGATEK MP-6005D یک منبع تغذیه آزمایشگاهی خطی دوبل تراکینگ با دو خروجی متغیر مستقل 0 تا 60 ولت و 0 تا 5 آمپر، حالت سری تا 120 ولت، حالت موازی تا 10 آمپر و خروجی ثابت 5V/3A است. این ترکیب برای تعمیرات حرفه‌ای، طراحی و آزمون مدار، مراکز آموزشی و میزهایی مناسب است که علاوه بر محدودسازی جریان، به دو ریل DC مستقل یا یک خروجی ترکیبی پرولتاژ نیاز دارند.

🔎 معرفی megatek mp-6005d و نام انگلیسی کامل

نام انگلیسی کامل: MEGATEK MP-6005D Dual Tracking Linear DC Laboratory Power Supply with 2 × 0–60V / 0–5A Adjustable Outputs, Independent/Series/Parallel Modes, 5V/3A Fixed Output and LED Displays.

megatek mp-6005d از خانواده منابع تغذیه رومیزی چندخروجی است. دو بخش متغیر با عنوان‌های Master و Slave روی پنل دیده می‌شوند و کاربر می‌تواند آن‌ها را مستقل به کار بگیرد یا با انتخاب حالت Tracking، برای اتصال سری یا موازی هماهنگ کند. کلید OUTPUT نیز اجازه می‌دهد تنظیم ولتاژ و حد جریان پیش از وصل‌شدن خروجی به بار انجام شود؛ قابلیتی که برای روشن‌کردن کنترل‌شده یک برد تعمیرشده ارزش عملی دارد.

عدد 6005 در مدل به رده خروجی 60 ولت و 5 آمپر اشاره دارد و حرف D به نسخه دیجیتال مربوط است. این مدل را نباید با MP-3005D، MP-3010D یا منابع سوئیچینگ 6005 برندهای دیگر یکی دانست. شکل بدنه ممکن است نزدیک باشد، اما دامنه ولتاژ، جریان، توان حرارتی و حتی مشخصات نمایشگر متفاوت است. در این صفحه فقط اطلاعاتی استفاده شده که با مدل دقیق megatek mp-6005d سازگار است.

برگه فنی این خانواده دستگاه را Multiple Output Linear DC Power Supply 600W معرفی می‌کند. ساختار خطی معمولاً به دلیل رفتار نرم حلقه کنترل و نویز پایین برای مدارهای آنالوگ، صوتی و آزمایشگاهی جذاب است، اما در برابر منبع سوئیچینگ هم‌توان، وزن و گرمای بیشتری دارد. وزن 16 کیلوگرم و عمق 460 میلی‌متر نشان می‌دهد megatek mp-6005d یک تجهیز جدی رومیزی است و باید برای تهویه و تحمل سطح میز برنامه داشت.

🖼️ نکته مهم درباره تصویر دقیق مدل

تصویر وسط این توضیحات مستقیماً مدل MP-6005D را روی برچسب پنل نشان می‌دهد و اعداد 60.0 ولت و 5.00 آمپر برای هر دو کانال در آن قابل مشاهده‌اند. خروجی ثابت سمت راست نیز با عبارت 5V FIXED 3A مشخص شده است. همین نوشته‌های روی دستگاه، همراه با برگه مشخصات مدل، مبنای توصیف فنی megatek mp-6005d قرار گرفته‌اند.

چهار عکس قدیمی گالری این صفحه روی بدنه عبارت MP-3005D دارند و در واقع مدل دیگری را نشان می‌دهند. آن تصاویر برای استخراج مشخصات megatek mp-6005d استفاده نشده‌اند. تا زمانی که گالری با عکس‌های اختصاصی همین مدل تکمیل شود، تصویر دقیق داخل متن و نوشته MP-6005D روی پنل را برای تشخیص ظاهری ملاک قرار دهید. این تفاوت تصویری روی نام، قیمت، موجودی یا مشخصات فنی کالای ثبت‌شده اثر نمی‌گذارد، ولی هنگام تحویل باید کد مدل روی دستگاه با سفارش تطبیق داده شود.

تفاوت اصلی دو مدل فقط یک عدد روی لیبل نیست. MP-3005D در هر کانال تا 30 ولت می‌رود، در حالی که هر کانال megatek mp-6005d تا 60 ولت تنظیم می‌شود. به همین دلیل، در حالت سری مدل حاضر تا 120 ولت می‌رسد و الزامات عایق‌کاری و ایمنی بیشتری دارد. استفاده از تصویر مدل نزدیک می‌تواند خریدار را درباره دامنه خروجی گمراه کند؛ به همین دلیل این هشدار صریح نوشته شده است.

⚙️ جدول مشخصات فنی megatek mp-6005d

حدود پایداری جدول تحت شرایط آزمون سازنده معنا دارند. برای مثال، تنظیم خط تغییر خروجی در برابر نوسان ورودی و تنظیم بار تغییر خروجی هنگام تغییر مصرف را بیان می‌کند. این اعداد با دقت پنل‌متر یکسان نیستند. ممکن است حلقه کنترل خروجی بسیار پایدار باشد، اما عدد نمایشگر به دلیل تفکیک‌پذیری 100mV و 10mA، تغییرات کوچک‌تر را نشان ندهد.

حد 600W حاصل ظرفیت نامی دو کانال متغیر در بالاترین ترکیب است؛ دو کانال 60V/5A از نظر نظری مجموعاً 600 وات دارند. این عبارت به معنی آن نیست که هر نوع بار، هر دمای محیط و هر تهویه‌ای اجازه کار پیوسته در گوشه حداکثری را می‌دهد. کابل، ترمینال، فن، دمای بدنه و چرخه کاری باید در استفاده سنگین megatek mp-6005d پایش شوند.

🔌 دو کانال مستقل 0 تا 60 ولت و 0 تا 5 آمپر

در حالت INDEP، بخش‌های Master و Slave مانند دو منبع جدا عمل می‌کنند. می‌توان یک کانال را برای ریل دیجیتال و کانال دوم را برای بخش آنالوگ، موتور، رله یا مدار کمکی تنظیم کرد. هر خروجی megatek mp-6005d ترمینال مثبت، منفی و زمین خودش را دارد. پیش از سیم‌بندی باید روشن باشد که مدار به خروجی شناور نیاز دارد یا اتصال به زمین حفاظتی؛ این دو مفهوم را نباید جای یکدیگر به کار برد.

عدد 5 آمپر حداکثر حد قابل تنظیم هر کانال است، نه جریانی که همیشه به مدار تزریق شود. در حالت CV، دستگاه ولتاژ تعیین‌شده را نگه می‌دارد و بار جریان لازم را می‌کشد. اگر تقاضای بار از حد تنظیم‌شده عبور کند، megatek mp-6005d وارد CC می‌شود و جریان را محدود می‌کند؛ در نتیجه ولتاژ خروجی متناسب با امپدانس بار پایین می‌آید.

این رفتار برای روشن‌کردن برد ناشناخته مفید است. ابتدا ولتاژ بدون بار تنظیم می‌شود، حد جریان روی مقدار محافظه‌کارانه قرار می‌گیرد و سپس OUTPUT فعال می‌شود. اگر چراغ CC بی‌درنگ روشن شد، افزایش سریع جریان راه‌حل نیست. اتصال کوتاه، پل قلع، قطب اشتباه، خازن معیوب یا مصرف غیرعادی باید بررسی شود. محدودسازی megatek mp-6005d ابزار عیب‌یابی است، اما جای حفاظت اختصاصی خود برد را نمی‌گیرد.

در کار هم‌زمان با دو کانال، جریان و ولتاژ هر شاخه جدا ثبت شوند. یک مدار ممکن است در حالت بی‌بار سالم به نظر برسد ولی هنگام فعال‌شدن بخش دوم، مرجع مشترک یا مسیر زمین مشکل ایجاد کند. وصل‌کردن اسیلوسکوپ ارت‌دار نیز می‌تواند خروجی شناور را ناخواسته به ارت شبکه ببندد. قبل از اتصال چند ابزار، پیوستگی زمین و نقاط مشترک با مولتی‌متر کنترل شوند.

➕ حالت سری؛ خروجی ترکیبی تا 120 ولت

در حالت SERIES، ولتاژ دو کانال جمع می‌شود. چون هر کانال megatek mp-6005d تا 60 ولت می‌رود، خروجی ترکیبی می‌تواند به 0 تا 120 ولت برسد و جریان مسیر سری حداکثر 5 آمپر باقی می‌ماند. جریان‌ها در سری جمع نمی‌شوند. بنابراین عبارت درست 120V/5A است، نه 120V/10A. محل برداشت خروجی و اتصال نقطه میانی باید مطابق پنل و روش استاندارد دستگاه باشد.

حالت سری برای آزمون درایورهای ولتاژ بالاتر، مدارهای خاص صنعتی یا ساخت ریل مثبت و منفی مفید است. برای ریل متقارن، نقطه اتصال میانی مرجع صفر می‌شود و دو سر آزاد نقش ریل مثبت و منفی را دارند. پیش از اتصال بار حساس، هر ریل نسبت به نقطه میانی و همچنین اختلاف دو سر با مولتی‌متر جداگانه سنجیده شود.

ولتاژ 120 ولت DC خطر شوک و قوس جدی دارد و از محدوده تعمیرات معمول بردهای کم‌ولتاژ بالاتر است. رابط‌های موزی باید پوشیده، عایق سالم و متناسب با ولتاژ باشند. سیم‌بندی با OUTPUT خاموش انجام شود و هیچ هادی برهنه‌ای در دسترس نماند. حالت سری megatek mp-6005d فقط وقتی انتخاب می‌شود که نیاز ولتاژی روشن، محیط کار کنترل‌شده و کاربر با ایمنی DC پرولتاژ آشنا باشد.

اگر مدار تنها به 24، 30 یا 48 ولت نیاز دارد، غالباً استفاده از یک کانال ساده‌تر است. انتخاب دامنه بیش از نیاز، حاشیه خطای اپراتور را زیاد می‌کند. در صورت استفاده سری، ابتدا هر کانال روی مقدار پایین تنظیم، اتصال‌ها بازبینی و خروجی ترکیبی بدون بار اندازه‌گیری می‌شود. سپس حد جریان از مقدار کم بالا می‌رود تا رفتار بار قابل مشاهده و قابل توقف باشد.

➗ حالت موازی؛ خروجی تا 60 ولت و 10 آمپر

در حالت PARALLEL، ولتاژ دو کانال برابر نگه داشته می‌شود و ظرفیت جریان آن‌ها برای بار مشترک جمع می‌شود. خروجی ترکیبی megatek mp-6005d در این وضعیت 0 تا 60 ولت و تا 10 آمپر است. ولتاژ در موازی دو برابر نمی‌شود. این حالت برای بارهای کم‌ولتاژتر با جریان بالا، ماژول‌های قدرت، گرم‌کن، موتور DC و آزمون‌هایی که جریان راه‌اندازی بیشتری دارند مناسب است.

موازی‌کردن خروجی‌ها باید با انتخاب حالت مخصوص دستگاه و سیم‌بندی درست انجام شود. دو منبع با ولتاژهای متفاوت را نباید تصادفی به هم وصل کرد. مقاومت کابل و تماس ترمینال‌ها روی تقسیم جریان اثر می‌گذارد. برای نزدیک‌شدن به 10 آمپر، کابل کوتاه با سطح مقطع کافی، فیش سالم و گیره‌ای که واقعاً جریان را تحمل کند لازم است؛ داغ‌شدن اتصال نشانه توقف فوری است.

افت ولتاژ کابل در جریان بالا می‌تواند اختلاف محسوسی بین عدد پنل و ولتاژ روی بار ایجاد کند. برای آزمون دقیق، ولتاژ در محل خود بار اندازه‌گیری شود. اگر بار پالس جریان می‌کشد، مقدار میانگین نمایشگر تمام رفتار گذرا را نشان نمی‌دهد. یک اسیلوسکوپ با اتصال کوتاه و مناسب می‌تواند افت لحظه‌ای، جهش و ریپل را در نقطه مصرف بررسی کند.

بارهای القایی هنگام قطع می‌توانند انرژی ذخیره‌شده را به خروجی برگردانند. حفاظت قطبیت معکوس megatek mp-6005d ریسک را کم می‌کند، اما جای دیود هرزگرد، TVS یا حفاظت اختصاصی بار نیست. باتری نیز یک منبع فعال است و احتمال برگشت جریان دارد. پیش از اتصال باتری، روش شارژ، شیمی سلول و حفاظت مسیر باید کاملاً مشخص باشند.

🎚️ Tracking، Master و Slave چه می‌کنند؟

Tracking برای هماهنگ‌کردن دو کانال متغیر طراحی شده است. در حالت مناسب، بخش Slave مقدار Master را دنبال می‌کند و تنظیم دو ریل برابر یا متقارن آسان‌تر می‌شود. این قابلیت وقتی مفید است که مدار آنالوگ به +V و -V هم‌اندازه نیاز دارد یا کاربر می‌خواهد دو خروجی سری و موازی را بدون تنظیم مستقل مداوم کنترل کند.

خطای Tracking سری در برگه فنی megatek mp-6005d برای حالت بی‌بار حداکثر 0.5% + 10mV نسبت به Master اعلام شده است؛ زیر بار، خطای تنظیم بار نیز اضافه می‌شود و حد آن تا 300mV ذکر شده است. در حالت موازی، تنظیم خط ≤0.01% + 3mV است و تنظیم بار بر اساس جریان تا سه آمپر یا بیشتر، همان حدود بخش CV را دنبال می‌کند.

Slave به معنی کانال ضعیف‌تر نیست؛ این نام فقط نقش کنترلی را بیان می‌کند. در حالت مستقل، هر کانال با ولوم‌های خودش تنظیم می‌شود. در حالت Tracking باید وضعیت کلیدهای INDEP، SERIES و PARALLEL با علامت پنل تطبیق داده شود. تغییر وضعیت زیر بار توصیه نمی‌شود؛ ابتدا OUTPUT خاموش، آرایش انتخاب و ولتاژ و جریان از نو کنترل شوند.

برای مدار متقارن حساس، مساوی‌بودن عدد دو نمایشگر کافی نیست. هر ریل megatek mp-6005d نسبت به نقطه مرجع واقعی مدار سنجیده شود و اختلاف پس از گرم‌شدن دستگاه نیز بررسی گردد. اگر یک شاخه زودتر وارد CC شود، تقارن ولتاژ ممکن است از بین برود. ثبت مصرف هر ریل در حالت سالم، تشخیص عیب‌های بعدی را بسیار آسان‌تر می‌کند.

📉 پایداری، ریپل و پاسخ به تغییر بار

در حالت ولتاژ ثابت، تنظیم خط megatek mp-6005d حداکثر 0.01% + 3mV اعلام شده است. تنظیم بار برای جریان تا 3 آمپر ≤0.01% + 3mV و بالاتر از آن ≤0.02% + 5mV است. این اعداد تغییرات ماندگار خروجی را توصیف می‌کنند و با ریپل یا پاسخ گذرا متفاوت‌اند. دمای محیط و کیفیت اتصال نیز بر نتیجه واقعی تأثیر دارند.

ریپل و نویز ولتاژ برای جریان تا 3 آمپر ≤1mV RMS و بالاتر از 3 آمپر ≤2mV RMS ذکر شده است. مقدار RMS با پیک‌به‌پیک یکسان نیست و نتیجه اندازه‌گیری به پهنای باند ابزار، حلقه زمین پروب و محل سنجش وابسته است. برای مدار صوتی یا ADC حساس، نویز باید روی خود بار و با روش تکرارپذیر اندازه‌گیری شود.

در CC، تنظیم خط ≤0.2% + 3mA است. تنظیم بار تا 3 آمپر ≤0.2% + 3mA و بالاتر از آن ≤0.2% + 5mA خواهد بود. ریپل جریان نیز به‌ترتیب ≤3mA RMS و ≤6mA RMS است. کاربر باید بداند عبور از مرز سه آمپر، بعضی حدود اعلامی megatek mp-6005d را تغییر می‌دهد؛ پس یک عدد واحد برای تمام دامنه درست نیست.

زمان بازیابی حداکثر 100 میکروثانیه برای تغییر 50 درصدی بار با حداقل بار 0.5 آمپر درج شده است. این شاخص رفتار حلقه کنترل را نشان می‌دهد، اما تضمین نمی‌کند هر بار پالسی هیچ افتی نبیند. خازن ورودی بار، اندوکتانس کابل، سرعت پله و نقطه اندازه‌گیری مهم‌اند. برای پروژه بحرانی، گذرای واقعی در شرایط استفاده آزموده می‌شود.

🔢 نمایشگر LED، تفکیک‌پذیری و دقت

پنل megatek mp-6005d ولتاژ و جریان هر دو کانال را هم‌زمان نمایش می‌دهد. طبق برگه فنی، ولت‌متر سه‌رقمی و آمپرمتر چهاررقمی LED هستند. تفکیک‌پذیری ولتاژ 100mV و جریان 10mA است. بنابراین نمایش عدد بیشتر به معنی دقت نامحدود نیست و تغییرات کوچک‌تر از گام نمایش ممکن است روی پنل دیده نشوند.

دقت اعلامی نمایشگر ±(1% مقدار خوانده‌شده + 2 رقم) است. بخش «دو رقم» به دو شمارش رقم کم‌ارزش نمایشگر اشاره دارد و مقدار ثابتی برای همه رنج‌ها نیست. برای تنظیم روزانه و مشاهده مصرف، پنل داخلی مناسب است؛ اما برای کالیبراسیون، ثبت نتیجه آزمایش یا مدار با تلرانس سخت‌گیرانه، خروجی megatek mp-6005d باید با مولتی‌متر کالیبره تأیید شود.

چراغ‌های C.V. و C.C. وضعیت حلقه فعال را نشان می‌دهند. روشن‌بودن C.V. یعنی منبع ولتاژ تنظیم‌شده را حفظ می‌کند. C.C. یعنی بار به حد جریان رسیده و دستگاه جریان را محدود کرده است. تغییر ناخواسته از CV به CC ممکن است از مصرف زیاد، اتصال کوتاه، کابل اشتباه یا حد جریان کم ناشی شود؛ علت باید قبل از افزایش تنظیم بررسی شود.

کلید OUTPUT اجازه می‌دهد خروجی پس از انجام تنظیم‌ها فعال شود. این ویژگی از قطع‌و‌وصل مکرر برق اصلی بهتر است، زیرا دستگاه روشن و نمایشگر قابل مشاهده می‌ماند. بااین‌حال، پیش از تغییر حالت مستقل، سری یا موازی، OUTPUT خاموش شود. عدد پنل، وضعیت چراغ‌ها و قرائت ابزار خارجی سه شاهد مکمل برای تصمیم درست درباره رفتار megatek mp-6005d هستند.

🎨 طراحی ظاهری، ابعاد و جانمایی روی میز

megatek mp-6005d بدنه فلزی روشن، قاب جلویی خاکستری و دستگیره حمل روی سقف دارد. پنجره مشکی نمایشگر در بالای پنل و کنترل‌های Slave، Tracking و Master در ردیف میانی قرار گرفته‌اند. ترمینال‌های مشکی، سبز و قرمز برای منفی، زمین و مثبت دو کانال استفاده می‌شوند و خروجی ثابت 5V/3A در سمت راست پنل قرار دارد.

ابعاد اعلام‌شده 260 × 160 × 460 میلی‌متر و وزن 16 کیلوگرم است. عمق 46 سانتی‌متر را پیش از خرید جدی بگیرید؛ بسیاری از قفسه‌های کم‌عمق یا میزهای کوچک فضای کافی برای بدنه، کابل برق و گردش هوای پشت دستگاه ندارند. سطح میز باید وزن دستگاه را تحمل کند و هنگام چرخاندن ولوم‌ها لق نزند.

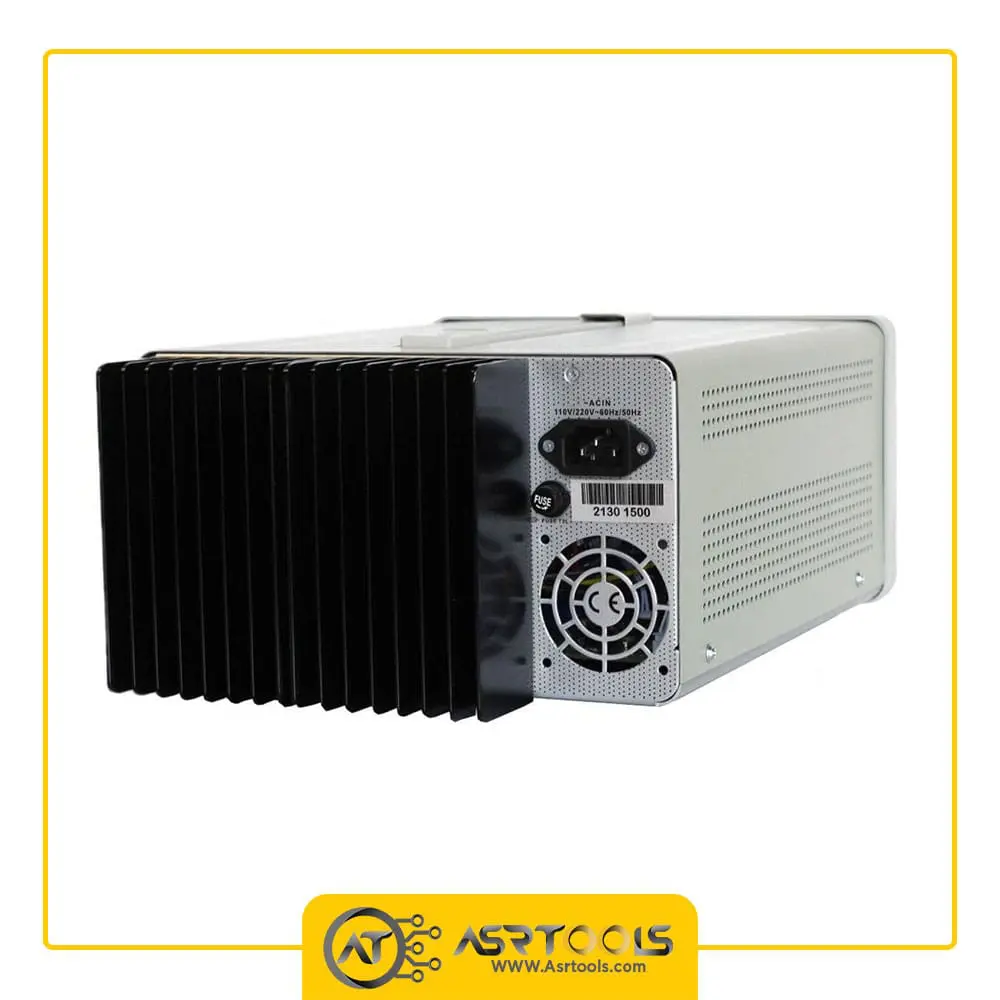

دریچه‌های متعدد روی سقف و طرفین برای دفع گرمای ساختار خطی هستند. اطراف آن‌ها با کاغذ، پارچه، ابزار یا کابل پوشانده نشود. اگر فن صدای غیرعادی، لرزش یا توقف دارد، استفاده سنگین ادامه پیدا نکند. تجمع گردوغبار نیز جریان هوا را کم می‌کند؛ پاک‌سازی بیرونی فقط پس از قطع برق و بدون ورود مایع یا جسم فلزی انجام شود.

دستگیره برای جابه‌جایی کوتاه مفید است، ولی وزن 16 کیلوگرم نیازمند گرفتن مطمئن و مسیر آزاد است. دستگاه روشن جابه‌جا نشود و از دستگیره برای آویزان‌کردن استفاده نگردد. پایه‌ها باید کامل باشند تا فاصله تهویه زیر بدنه حفظ شود. در محیط مرطوب، پر از براده فلزی یا دارای بخار خورنده، megatek mp-6005d نباید بدون حفاظت مناسب کار کند.

🧰 روش استفاده مرحله‌به‌مرحله

1. بازرسی: بدنه، کابل برق، فیوز، دریچه‌ها، رابط‌ها و ترمینال‌ها را از نظر آسیب بررسی کنید.
2. انتخاب ورودی: وضعیت انتخاب‌گر 110/220V باید با برق محل سازگار باشد و پیش از اتصال کنترل شود.
3. انتخاب حالت: در حالی که OUTPUT خاموش است، INDEP، SERIES یا PARALLEL را انتخاب کنید.
4. تنظیم ولتاژ: مقدار لازم را بدون بار تنظیم و برای کار حساس با ابزار مستقل اندازه‌گیری کنید.
5. تنظیم حد جریان: از مقدار کم و متناسب با تحمل بار شروع کنید.
6. کنترل قطب‌ها: مثبت، منفی، زمین و نقطه میانی احتمالی را دوباره بررسی کنید.
7. اتصال بار: رابط متناسب با ولتاژ و جریان را محکم و بدون هادی آزاد وصل کنید.
8. فعال‌سازی: OUTPUT را روشن و وضعیت CV/CC، ولتاژ، جریان، دما و رفتار بار را پایش کنید.
9. پایان: OUTPUT را خاموش، بار را جدا و سپس برق اصلی را قطع کنید.

برای برد تعمیرشده، هدف اولیه اثبات نبود اتصال کوتاه است، نه رساندن سریع مدار به جریان کامل. اگر megatek mp-6005d وارد CC شد، جریان را بی‌دلیل بالا نبرید. ولتاژهای اصلی برد، دمای قطعات و محل مصرف غیرعادی بررسی شوند. جریان هجومی خازن ممکن است کوتاه باشد، اما ماندن در CC معمولاً نشانه‌ای است که باید علت آن پیدا شود.

برای موتور و رله، جریان راه‌اندازی از جریان نامی بیشتر است. محدودیت جریان بسیار پایین می‌تواند مانع شروع شود و حد بسیار بالا حفاظت را بی‌اثر کند. بار القایی نیز هنگام قطع ولتاژ برگشتی می‌سازد. دیود هرزگرد یا شبکه حفاظتی باید نزدیک بار قرار گیرد. megatek mp-6005d ابزار تأمین انرژی است و حفاظت طراحی‌شده خود مدار همچنان ضروری خواهد بود.

برای باتری، تنها دانستن ولتاژ نامی کافی نیست. شیمی سلول، تعداد سری، جریان شارژ، ولتاژ پایان، دما و روش قطع باید مشخص باشند. حالت CV/CC می‌تواند بخشی از یک رویه مهندسی باشد، اما دستگاه به‌تنهایی شارژر ایمن همه باتری‌ها نیست. حفاظت برگشت جریان و نظارت مستقل باید متناسب با سامانه در نظر گرفته شود.

🛡️ ایمنی برق، زمین و کار در توان بالا

ورودی megatek mp-6005d قابل انتخاب بین AC 110V و 220V با تلرانس ±10% و فرکانس 50/60Hz است. قرارگرفتن انتخاب‌گر روی ولتاژ اشتباه می‌تواند آسیب جدی ایجاد کند. پریز ارت‌دار سالم، کابل بدون بریدگی و فیوز با مقدار صحیح لازم‌اند. بدنه فقط توسط تعمیرکار متخصص و پس از قطع کامل برق باز شود؛ خازن‌های داخلی ممکن است پس از جداکردن دوشاخه انرژی نگه دارند.

ترمینال سبز زمین حفاظتی را نباید بدون شناخت مدار به هر نقطه‌ای وصل کرد. زمین اسیلوسکوپ رومیزی غالباً به ارت شبکه متصل است و تماس آن با یک نقطه شناور می‌تواند آرایش سری یا ریل منفی را تغییر دهد. پیش از اتصال ابزار ارت‌دار، رابطه ترمینال‌های megatek mp-6005d با بدنه و ارت اندازه‌گیری و مسیر جریان احتمالی تحلیل شود.

حفاظت اضافه‌بار، اتصال کوتاه و قطبیت معکوس احتمال خسارت را کاهش می‌دهد، اما مصونیت مطلق ایجاد نمی‌کند. انرژی برگشتی باتری، خازن بزرگ یا موتور می‌تواند خارج از شرایط عادی باشد. در حالت سری 120 ولت، فاصله خزشی، کیفیت عایق و عدم تماس هادی اهمیت ویژه دارند. تغییر سیم‌بندی تنها با خروجی خاموش و پس از تخلیه بار انجام شود.

در کار طولانی نزدیک توان زیاد، دمای محیط باید در بازه 0 تا 40 درجه و مسیر هوا باز باشد. بوی سوختگی، صدای ساییدگی فن، داغ‌شدن غیرعادی ترمینال یا قطع و وصل مکرر علامت توقف است. دستگاه روی سطح خشک، پایدار و غیرقابل اشتعال قرار گیرد. مایع، پیچ آزاد و براده نباید از دریچه‌ها وارد بدنه شوند.

📦 اقلام همراه قابل تأیید فروشگاه

• یک دستگاه: منبع تغذیه MEGATEK MP-6005D
• کابل برق: کابل متناسب با ورودی دستگاه
• رابط خروجی: پراب یا کابل موزی به سوسماری

فهرست بالا بر اساس ویژگی ثبت‌شده همین کالا در عصرتولز نوشته شده است. تعداد دقیق رابط‌ها، شکل دوشاخه و رنگ کابل ممکن است بین سری‌های تأمین تفاوت جزئی داشته باشد و باید هنگام تحویل با سفارش تطبیق داده شود. لوازمی که در ویژگی فروشگاه یا تصویر دقیق واحد فروش تأیید نشده‌اند، جزو اقلام قطعی megatek mp-6005d اعلام نمی‌شوند.

پیش از نخستین استفاده، عایق رابط‌ها، فنر گیره سوسماری و محکم‌بودن فیش موزی کنترل شوند. رابط آسیب‌دیده به‌خصوص در حالت سری 120 ولت خطرناک است. برای جریان بالا نیز کابل همراه تنها در صورتی استفاده شود که سطح مقطع و کیفیت تماس آن مناسب باشد. در غیر این صورت، رابط استانداردتر و متناسب با آزمون تهیه کنید.

⚖️ مقایسه MP-3005D با megatek mp-6005d

MEGATEK MP-3005D دو کانال 0 تا 30 ولت و 0 تا 5 آمپر دارد؛ در حالت سری تا 60 ولت و در موازی تا 30 ولت و 10 آمپر می‌رسد. در مقابل، megatek mp-6005d هر کانال را تا 60 ولت افزایش می‌دهد، در سری 120 ولت و در موازی 60 ولت و 10 آمپر ارائه می‌کند. بنابراین تفاوت اصلی در دامنه ولتاژ است، نه حداکثر جریان هر کانال.

برای تعمیر موبایل، بردهای منطقی، تجهیزات خودرو و بیشتر مدارهای زیر 30 ولت، منبع تغذیه MEGATEK MP-3005D در عصرتولز معمولاً دامنه کافی و ریسک ولتاژی کمتری دارد. اگر پروژه به هر کانال بیش از 30 ولت، ریل‌های متقارن بزرگ‌تر یا خروجی ترکیبی تا 120 ولت نیاز دارد، megatek mp-6005d انتخاب مرتبط‌تری است.

مدل بزرگ‌تر الزاماً برای همه بهتر نیست. megatek mp-6005d سنگین، عمیق و پرتوان است و در ولتاژ بالا به رابط و رویه ایمن‌تری نیاز دارد. انتخاب باید با بیشینه ولتاژ واقعی بار، جریان پیوسته و لحظه‌ای، حساسیت به ریپل، فضای میز و مدت کار شروع شود. خرید صرفاً بر اساس عدد بزرگ‌تر، هزینه و ریسک را بدون مزیت عملی افزایش می‌دهد.

برای دیدن گزینه‌های هم‌خانواده، بخش منبع تغذیه مگاتک در عصرتولز امکان مقایسه تعداد کانال، دامنه ولتاژ، جریان و نوع ساختار را فراهم می‌کند. در مقایسه با دو منبع تک‌کاناله جدا، طراحی دوبل Tracking فضای یکپارچه و هماهنگی داخلی می‌دهد؛ دو دستگاه مستقل ممکن است انعطاف مکانی بیشتری داشته باشند، ولی بررسی شناوری و سری یا موازی‌کردن آن‌ها بر عهده کاربر است.

🛒 قیمت و خرید megatek mp-6005d از عصرتولز

برای خرید megatek mp-6005d، قیمت و وضعیت موجودی همین صفحه در لحظه ثبت سفارش ملاک است. نرخ تجهیزات آزمایشگاهی و هزینه تأمین تغییر می‌کند؛ به همین دلیل عدد ثابت داخل توضیحات نوشته نمی‌شود. بازنویسی سئو نام، نشانی صفحه، قیمت، موجودی، گالری، ویژگی‌ها و روابط فعلی محصول را تغییر نمی‌دهد و فقط اطلاعات فنی را خواناتر و دقیق‌تر می‌کند.

پیش از سفارش، فضای 260 × 160 × 460 میلی‌متر، وزن 16 کیلوگرم، نیاز به دو کانال و حداکثر ولتاژ بار را بررسی کنید. اگر خروجی سری 120 ولت هیچ‌وقت استفاده نمی‌شود، شاید مدل 30 ولتی اقتصادی‌تر باشد. اگر طراحی به ریل 48 یا 60 ولت مستقل، دو ریل متقارن پرولتاژ یا آزمون تا 120 ولت نیاز دارد، ظرفیت megatek mp-6005d مزیت واقعی ایجاد می‌کند.

هنگام تحویل، نوشته MP-6005D روی لیبل پنل، خروجی ثابت 5V/3A، سلامت نمایشگرها، کلید OUTPUT، ولوم‌ها، فن، ترمینال‌ها و رابط‌ها کنترل شوند. به دلیل خطای تصاویر قدیمی گالری، کد روی خود واحد تحویلی اهمیت ویژه دارد. بسته‌بندی و اسناد خرید را تا پایان مهلت بررسی اولیه نگه دارید و برای آزمون نخست از بار کم‌ریسک و محدودیت جریان محافظه‌کارانه استفاده کنید.

❓ سوالات متداول درباره megatek mp-6005d

آیا MEGATEK MP-6005D سه خروجی دارد؟

بله. دو خروجی متغیر مستقل 0 تا 60 ولت و 0 تا 5 آمپر و یک خروجی ثابت 5V/3A روی پنل مدل دقیق دیده می‌شوند.

در حالت سری چه خروجی‌ای دریافت می‌شود؟

ولتاژ دو کانال جمع می‌شود و megatek mp-6005d تا 0–120V با جریان حداکثر 5A می‌رسد. جریان در اتصال سری جمع نمی‌شود.

حالت موازی چه تفاوتی دارد؟

در موازی، ولتاژ حداکثر 60V باقی می‌ماند و ظرفیت جریان دو کانال تا 10A جمع می‌شود. رابط‌ها باید برای جریان بالا مناسب باشند.

آیا توان دستگاه 600 وات است؟

برگه فنی خانواده megatek mp-6005d عنوان 600W را ثبت کرده است و دو کانال 60V/5A از نظر نامی مجموعاً 600 وات می‌شوند. تهویه و شرایط کار در بار سنگین باید رعایت شوند.

فرق CV و CC چیست؟

در CV، دستگاه ولتاژ تنظیم‌شده را حفظ می‌کند. وقتی بار به حد جریان می‌رسد، megatek mp-6005d وارد CC می‌شود، جریان را محدود می‌کند و ممکن است ولتاژ کاهش یابد.

آیا نمایشگر برای اندازه‌گیری دقیق کافی است؟

برای تنظیم روزمره مناسب است، اما تفکیک‌پذیری 100mV/10mA و دقت ±(1% خوانده‌شده + 2 رقم) دارد. آزمون حساس به مولتی‌متر مرجع نیاز دارد.

چرا عکس‌های گالری با مدل متفاوت دیده می‌شوند؟

چهار تصویر قدیمی گالری برچسب MP-3005D دارند. تصویر داخل توضیحات، مدل دقیق MP-6005D است و مشخصات این صفحه از تصویر صحیح و برگه فنی استخراج شده‌اند.

آیا می‌توان باتری را با آن شارژ کرد؟

فقط با شناخت کامل شیمی باتری، الگوریتم شارژ، حدود ولتاژ و جریان و حفاظت برگشت انرژی. CV/CC به‌تنهایی جای شارژر اختصاصی را نمی‌گیرد.

چه زمانی MP-3005D انتخاب بهتری است؟

وقتی بار هر کانال زیر 30 ولت است و به سری بیش از 60 ولت نیاز ندارید. برای دامنه بالاتر، megatek mp-6005d ظرفیت مناسب‌تری دارد.

✅ مشخصات کوتاه و کلیدی

• برند و مدل: MEGATEK MP-6005D
• نوع: منبع تغذیه خطی آزمایشگاهی دوبل تراکینگ
• توان نامی خانواده: 600W
• خروجی‌های متغیر: دو کانال 0–60V / 0–5A
• حالت مستقل: کنترل جداگانه Master و Slave
• حالت سری: تا 120V / 5A
• حالت موازی: تا 60V / 10A
• خروجی ثابت: 5V/3A
• نمایشگر: ولتاژ سه‌رقمی و جریان چهاررقمی LED
• تفکیک‌پذیری: 100mV / 10mA
• دقت نمایش: ±(1% خوانده‌شده + 2 رقم)
• کنترل: CV/CC، Tracking و کلید OUTPUT
• ورودی: 110/220V ±10%، 50/60Hz
• ابعاد: 260 × 160 × 460 میلی‌متر
• وزن: 16 کیلوگرم
• حفاظت: اضافه‌بار، اتصال کوتاه و قطبیت معکوس
• اقلام قابل تأیید: کابل برق و رابط موزی به سوسماری
