خازن SMD موراتا مدل MURATA B 106 10V 20% سایز 0603

خازن SMD موراتا مدل MURATA B 106 10V 20% سایز 0603 یک خازن سرامیکی چندلایه نصب سطحی با کد ظرفیت 106، ولتاژ نامی 10V DC، تلرانس ±20% و اندازه 0603 اینچی است که در عصرتولز فقط به‌صورت بسته کامل ۴۰۰۰ عددی عرضه می‌شود. مبلغ صفحه مربوط به کل بسته انتخابی است، نه یک عدد قطعه.

نام انگلیسی کامل محصول: MURATA B 106 10V ±20% 0603 Multilayer Ceramic Chip Capacitor.

هویت قابل‌تأیید این کالا از عنوان و نشانی همان صفحه دنیز گرفته شده است: سازنده با نام MURATA، کد B، کد ظرفیت 106، ولتاژ 10V، تلرانس 20%، فرم SMD و سایز 0603. شماره قطعه کامل موراتا، سری GRM یا سری دیگر، نوع دی‌الکتریک، ضخامت دقیق، دمای کاری و نمودار DC Bias در مرجع فروش اعلام نشده‌اند؛ بنابراین هیچ شماره قطعه یا دی‌الکتریک مشابهی به این محصول نسبت داده نمی‌شود.

🔎 معنی کد 106 و مشخصات اعلام‌شده

در کدگذاری سه‌رقمی رایج خازن‌ها، 106 به ظرفیت 10,000,000 پیکوفاراد یا 10 میکروفاراد اشاره می‌کند. این تفسیر با نمونه‌های رسمی موراتا در اندازه 0603 و ظرفیت 10µF سازگار است. با این حال برای کنترل ورودی تیراژی، برچسب رول و شماره قطعه کامل روی بسته دریافتی باید ثبت شود، زیرا کد ظرفیت به‌تنهایی سری، دی‌الکتریک یا همه ویژگی‌های الکتریکی را مشخص نمی‌کند.

ولتاژ نامی 10V DC حد اعلام‌شده برای قطعه است. در طراحی حرفه‌ای باید ولتاژ واقعی مدار، پیک‌های گذرا و کاهش ظرفیت مؤثر زیر بایاس DC دیده شوند. قرارگرفتن عدد 10V روی عنوان به معنی باقی‌ماندن ظرفیت اسمی 10µF در تمام شرایط نیست. افت ظرفیت به ساختار و دی‌الکتریک همان شماره قطعه بستگی دارد و بدون دیتاشیت دقیق قابل محاسبه نیست.

📏 ابعاد 0603 و 1608 متریک

کد 0603 اینچی معمولاً به بدنه‌ای با طول اسمی حدود 1.6 میلی‌متر و عرض حدود 0.8 میلی‌متر اشاره دارد و به همین دلیل معادل متریک آن 1608 نامیده می‌شود. ضخامت، طول ترمینال و تلرانس مکانیکی می‌تواند بین سری‌ها تفاوت داشته باشد. طراحی پد، عرض شابلون و فضای مکانیکی باید با دیتاشیت شماره قطعه کامل نهایی تطبیق داده شود.

این اندازه برای بردهای فشرده مناسب است، اما مونتاژ دستی آن به بزرگ‌نمایی، فلاکس کنترل‌شده و نوک هویه مناسب نیاز دارد. در مونتاژ ریفلو، عدم تعادل خمیر قلع یا گرمایش نامتقارن می‌تواند یک سر قطعه را بلند کند. در تولید، شکل پدها، ضخامت شابلون، پروفایل حرارتی و نگهداری صحیح نوار بسته‌بندی اهمیت دارد.

🧪 دی‌الکتریک و رفتار واقعی ظرفیت

مرجع دنیز فقط حرف B را در نام محصول آورده و معنای دقیق آن یا کد کامل موراتا را ارائه نکرده است. حرف B نباید بدون شماره قطعه به X5R، X7R، C0G یا ویژگی دیگری تبدیل شود. موراتا برای محصولات 10µF، 10V و 0603 چند ساختار و سری مختلف دارد و مشخصات دمایی یا بایاس هرکدام می‌تواند متفاوت باشد.

اگر این خازن برای دکوپلینگ عمومی استفاده شود، ظرفیت مؤثر در ولتاژ کاری و فرکانس مدار مهم‌تر از عدد اسمی تنهاست. برای فیلتر دقیق، تایمینگ یا مدار آنالوگ حساس، تلرانس، ضریب دمایی، تلفات، ESR و نمودار امپدانس باید از دیتاشیت همان قطعه کنترل شوند. در نبود شماره قطعه کامل، استفاده در طراحی حساس باید پس از دریافت نمونه و شناسایی رول انجام شود.

⚙️ جدول مشخصات قابل‌تأیید

📦 بسته کامل ۴۰۰۰ عددی

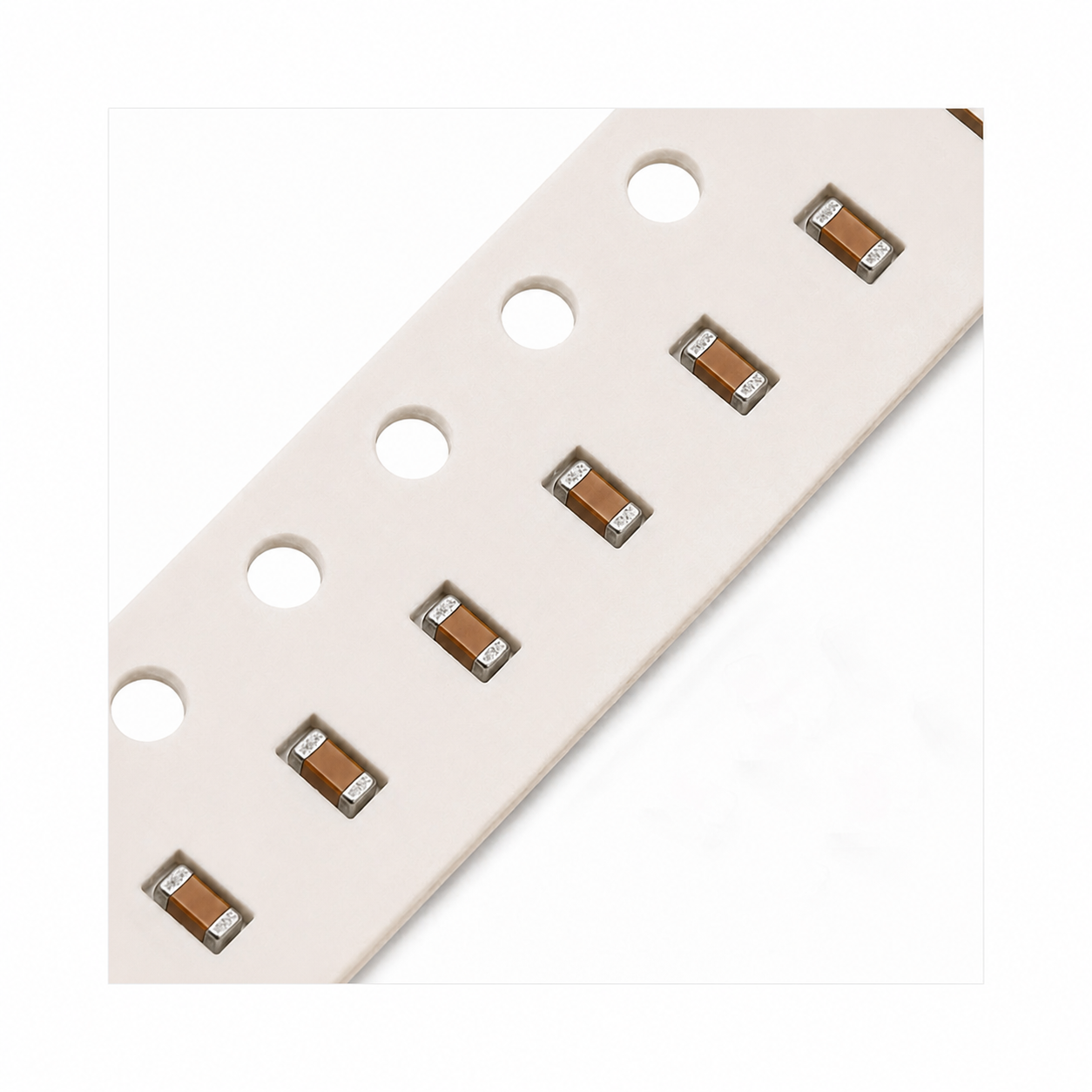

فروش این محصول مطابق بسته مادر اعلام‌شده دنیز انجام می‌شود و متغیر کوچک‌تر یا فروش تکی برای آن فعال نیست. متغیر تعداد روی بسته ۴۰۰۰ عددی قرار دارد و گارانتی «اصالت و سلامت فیزیکی» نیز به‌صورت ویژگی سراسری و مقدار پیش‌فرض در فرم خرید نمایش داده می‌شود. تصویر زیر نوار حامل خازن‌ها را نشان می‌دهد و برای متغیر بسته کامل استفاده می‌شود.

عدد سبد خرید تعداد بسته‌ها را مشخص می‌کند. سفارش یک واحد یعنی یک بسته کامل ۴۰۰۰ عددی. برای دریافت و کنترل انبار، برچسب رول، تعداد، شماره قطعه، وضعیت نوار و سلامت ترمینال‌ها بررسی شود. بازشدن رول یا برش نامنظم نوار می‌تواند استفاده در فیدر مونتاژ را دشوار کند.

🛠️ راهنمای مونتاژ و کنترل ورودی

پیش از مونتاژ، فوت‌پرینت 0603 و جهت قرارگیری نوار با فیدر دستگاه کنترل شود. خازن MLCC پلاریته ندارد، اما نشستن متقارن روی پدها ضروری است. تماس طولانی هویه یا اعمال فشار مکانیکی می‌تواند بدنه سرامیکی را ترک دهد. خم‌شدن PCB پس از مونتاژ نیز از عوامل خرابی پنهان خازن‌های سرامیکی است.

در کنترل ورودی تیراژی می‌توان از هر رول نمونه‌برداری کرد و ظرفیت را با LCR متر در شرایط آزمون مشخص سنجید. نتیجه اندازه‌گیری به فرکانس، ولتاژ آزمون و زمان بازیابی وابسته است. مقدار اندازه‌گیری‌شده داخل مدار ممکن است تحت تأثیر قطعات موازی باشد؛ برای بررسی دقیق، نمونه خارج از مدار و با شرایط مشخص آزمون شود.

🧰 کاربردهای معمول

خازن‌های 10µF در اندازه 0603 در دکوپلینگ خطوط تغذیه، بای‌پس موضعی مدارهای دیجیتال، فیلتر ورودی و خروجی رگولاتورها، ماژول‌های ارتباطی، تجهیزات قابل‌حمل و بردهای کنترل دیده می‌شوند. این موارد کاربردهای معمول این رده‌اند و سازگاری قطعی با دستگاه یا طراحی خاصی را ثابت نمی‌کنند.

برای رگولاتورهای سوئیچینگ یا LDO، محدوده ESR و ظرفیت مؤثر موردنیاز سازنده مدار مجتمع باید بررسی شود. جایگزینی صرفاً بر اساس عبارت 10µF ممکن است باعث ناپایداری یا ریپل نامطلوب شود. همچنین نمونه‌ای با ولتاژ بالاتر یا اندازه بزرگ‌تر فقط در صورت سازگاری فوت‌پرینت و مشخصات مؤثر قابل جایگزینی است.

🆚 مقایسه با گزینه‌های مشابه

📦 اقلام همراه محصول

بسته شامل ۴۰۰۰ عدد خازن SMD هم‌مشخصات در نوار بسته‌بندی است. برد، فیدر، ابزار لحیم‌کاری، خمیر قلع، شابلون و سایر لوازم نصب همراه کالا نیستند.

💰 قیمت و خرید خازن SMD موراتا مدل MURATA B 106 10V 20% سایز 0603

قیمت خازن SMD موراتا مدل MURATA B 106 10V 20% سایز 0603 بر اساس قیمت واحد دنیز برای بسته کامل ۴۰۰۰ عددی محاسبه شده، سپس 10 درصد حاشیه فروش اعمال و مبلغ نهایی تا مضرب هزار تومان رو به پایین گرد شده است. قیمت نهایی این بسته 15,158,000 تومان است. تعداد و گارانتی در محصول متغیر نمایش داده می‌شوند و انتخاب پیش‌فرض همان بسته کامل و گارانتی اصالت و سلامت فیزیکی است.

پیش از خرید، ظرفیت 10µF، ولتاژ 10V، تلرانس 20%، سایز 0603 و تعداد ۴۰۰۰ عدد را با BOM و نیاز خط مونتاژ تطبیق دهید. برای کاربرد حساس، شماره قطعه کامل روی رول پس از دریافت ثبت و دیتاشیت همان کد بررسی شود.

❓ سوالات متداول

کد 106 چه ظرفیتی را نشان می‌دهد؟

در کدگذاری رایج، 106 برابر 10µF است؛ برای شناسایی کامل سری باید شماره قطعه روی رول نیز بررسی شود.

قیمت برای یک عدد است؟

خیر. مبلغ مربوط به بسته کامل ۴۰۰۰ عددی است.

آیا این خازن پلاریته دارد؟

خیر. خازن سرامیکی MLCC پلاریته مثبت و منفی ندارد.

نوع دی‌الکتریک چیست؟

در مرجع عرضه اعلام نشده است و از حرف B به‌تنهایی نباید نوع دی‌الکتریک را حدس زد.

آیا می‌توان 0805 را جایگزین کرد؟

فقط در صورت تطبیق فوت‌پرینت، ظرفیت مؤثر، ولتاژ، دی‌الکتریک و الزامات مونتاژ.

گارانتی چگونه نمایش داده می‌شود؟

گارانتی سراسری اصالت و سلامت فیزیکی در فرم متغیرها فعال و پیش‌فرض است.
