آی‌سی شیفت رجیستر نکسبریا مدل 74HC595D,118 پکیج SO16 رول ۲۵۰۰ عددی

آی‌سی شیفت رجیستر نکسبریا مدل 74HC595D,118 پکیج SO16 رول ۲۵۰۰ عددی یک قطعه منطقی هشت‌بیتی از خانواده 74HC است که داده را به‌صورت سریال دریافت می‌کند و آن را از خروجی‌های موازی یا خروجی سریال آبشاری در اختیار مدار قرار می‌دهد. شماره سفارش کامل این صفحه 74HC595D,118 است؛ بنابراین هویت کالا به نسخه سطح‌نصب SO16 با کد پکیج SOT109-1 و فرم تحویل Tape and Reel محدود می‌شود. واحد فروش در عصرتولز یک رول مادر کامل ۲۵۰۰ عددی است و انتخاب تعداد یک در سبد خرید به معنای یک رول کامل خواهد بود.

نام انگلیسی کامل: Nexperia 74HC595D,118 8-bit serial-in serial-or-parallel-out shift register with output latches and 3-state outputs, SO16 SOT109-1, 2500-piece tape-and-reel.

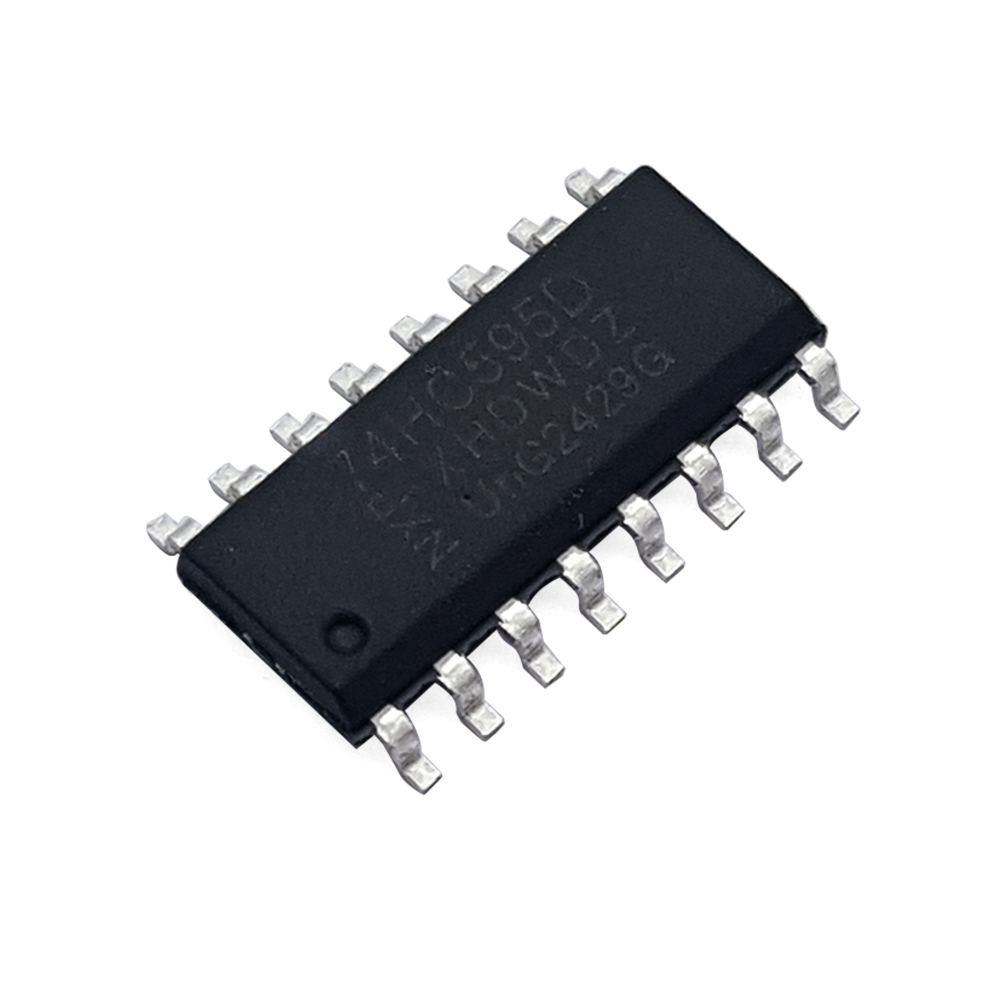

هویت این محصول با سه شاهد جدا کنترل شده است: نوشته NXP و 74HC595D روی بدنه، شماره سفارش 74HC595D,118 در جدول رسمی سازنده، و لیبل بدون خط‌خوردگی همان رول که مدل 74HC595D و QTY 2500 را نشان می‌دهد. سطح قیمت ۲۵۰۰ عددی فقط شاهد نرخ همان بسته است و به‌تنهایی تعداد رول مادر را ثابت نمی‌کند. سطح قیمت ۱۰۰ عددی نیز برای محاسبه این رول استفاده نشده است.

عملکرد شیفت رجیستر هشت‌بیتی

74HC595 برای افزایش تعداد خروجی‌های دیجیتال با استفاده از چند خط کنترلی مناسب است. داده از ورودی سریال وارد رجیستر شیفت می‌شود و با هر پالس کلاک یک مرحله جابه‌جا می‌شود. پس از آماده‌شدن هشت بیت، لچ خروجی مقدار تازه را به پایه‌های موازی منتقل می‌کند. جدابودن رجیستر شیفت از لچ خروجی باعث می‌شود بتوان داده بعدی را آماده کرد و سپس همه خروجی‌ها را در یک لحظه به‌روزرسانی کرد؛ در نتیجه تغییرات میانی کمتر روی بار دیده می‌شوند.

این معماری در نمایشگرهای LED، پنل‌های وضعیت، انتخاب خطوط کنترلی، توسعه خروجی میکروکنترلر، درایو ورودی مدارهای بعدی و طراحی‌های زنجیره‌ای کاربرد دارد. خود آی‌سی درایور توان نیست و جریان هر خروجی، جریان مجموع پکیج و نوع بار باید با حدود دیتاشیت کنترل شود. برای رله، موتور، لامپ پرقدرت یا بار القایی باید از درایور مناسب، حفاظت و تغذیه جداگانه استفاده شود.

خروجی لچ‌شده و حالت سه‌حالته

لچ خروجی اجازه می‌دهد داده نمایش‌داده‌شده ثابت بماند تا کلمه بعدی به‌صورت سریال وارد شود. سیگنال لچ باید پس از پایان جابه‌جایی داده در زمان درست اعمال شود. اگر ترتیب کلاک داده و کلاک لچ رعایت نشود، خروجی ممکن است مقدار ناقص یا جابه‌جا نشان دهد. طراحی نرم‌افزار بهتر است داده، کلاک و لچ را با ترتیب مشخص و قابل آزمون مدیریت کند.

خروجی‌های موازی دارای قابلیت سه‌حالته هستند. این قابلیت برای جداکردن منطقی خروجی‌ها از باس یا کنترل هم‌زمان گروه خروجی‌ها مفید است، اما به معنی خاموش‌شدن رجیسترهای داخلی یا پاک‌شدن داده نیست. ورودی فعال‌سازی خروجی باید سطح منطقی تعریف‌شده داشته باشد و رها نشود. در زمان راه‌اندازی سیستم نیز بهتر است ابتدا وضعیت امن بار تعیین شود و سپس خروجی‌ها فعال شوند.

اتصال زنجیره‌ای چند آی‌سی

خروجی سریال آبشاری امکان اتصال چند 74HC595 را فراهم می‌کند. در این حالت داده از یک مسیر سریال وارد زنجیره می‌شود و برای هر آی‌سی هشت بیت دیگر لازم است. مثلاً زنجیره چهار قطعه به یک فریم ۳۲ بیتی نیاز دارد. زمان انتقال باید با فرکانس کلاک، تعداد قطعات، ظرفیت مسیر و زمان مجاز به‌روزرسانی سازگار باشد. افزایش طول زنجیره بدون کنترل کیفیت سیگنال می‌تواند خطاهای لبه، زنگ و حساسیت به نویز ایجاد کند.

در PCB بهتر است مسیرهای کلاک و لچ کوتاه، مرجع زمین مناسب و دی‌کاپلینگ نزدیک هر آی‌سی داشته باشند. اتصال ستاره‌ای یا مسیر طولانی به چند ورودی ظرفیت و بازتاب را زیاد می‌کند. در فرکانس‌های بالاتر ممکن است مقاومت سری کوچک نزدیک منبع کلاک به بهبود شکل موج کمک کند، اما مقدار آن باید بر پایه اندازه‌گیری و طراحی مدار انتخاب شود.

ولتاژ تغذیه و سازگاری منطقی

خانواده 74HC595 در بازه تغذیه 2 تا 6V کار می‌کند، اما سطح منطقی ورودی و خروجی به ولتاژ تغذیه وابسته است. اتصال یک کنترلر 3.3V به آی‌سی تغذیه‌شده با 5V باید با حدود VIH و VIL در دیتاشیت بررسی شود و نباید فقط بر تجربه یک نمونه تکی تکیه کرد. اگر حاشیه منطقی کافی نیست، استفاده از خانواده یا مبدل سطح مناسب راه مطمئن‌تری است.

برای هر آی‌سی یک خازن دی‌کاپلینگ نزدیک پایه‌های تغذیه در نظر گرفته شود. تغییر هم‌زمان چند خروجی می‌تواند پالس جریان ایجاد کند و افت یا نویز تغذیه را بالا ببرد. مسیر زمین، سطح مرجع، فاصله خازن و کیفیت منبع تغذیه در عملکرد پایدار نقش دارند. ورودی‌های استفاده‌نشده نیز باید به سطح مشخص متصل شوند؛ ورودی شناور می‌تواند مصرف، نویز و رفتار غیرقابل پیش‌بینی ایجاد کند.

پکیج SO16 و مونتاژ سطحی

نسخه D این قطعه در پکیج SO16 با کد SOT109-1 عرضه می‌شود. فوت‌پرینت، گام پایه، عرض بدنه و جهت پایه یک باید دقیقاً با کتابخانه PCB تطبیق داده شوند. پسوندهای دیگر خانواده ممکن است پکیج متفاوتی داشته باشند و حتی با عملکرد منطقی مشابه، جایگزین مکانیکی مستقیم نباشند. شماره سفارش کامل 74HC595D,118 باید در BOM، سفارش خرید و کنترل ورودی حفظ شود.

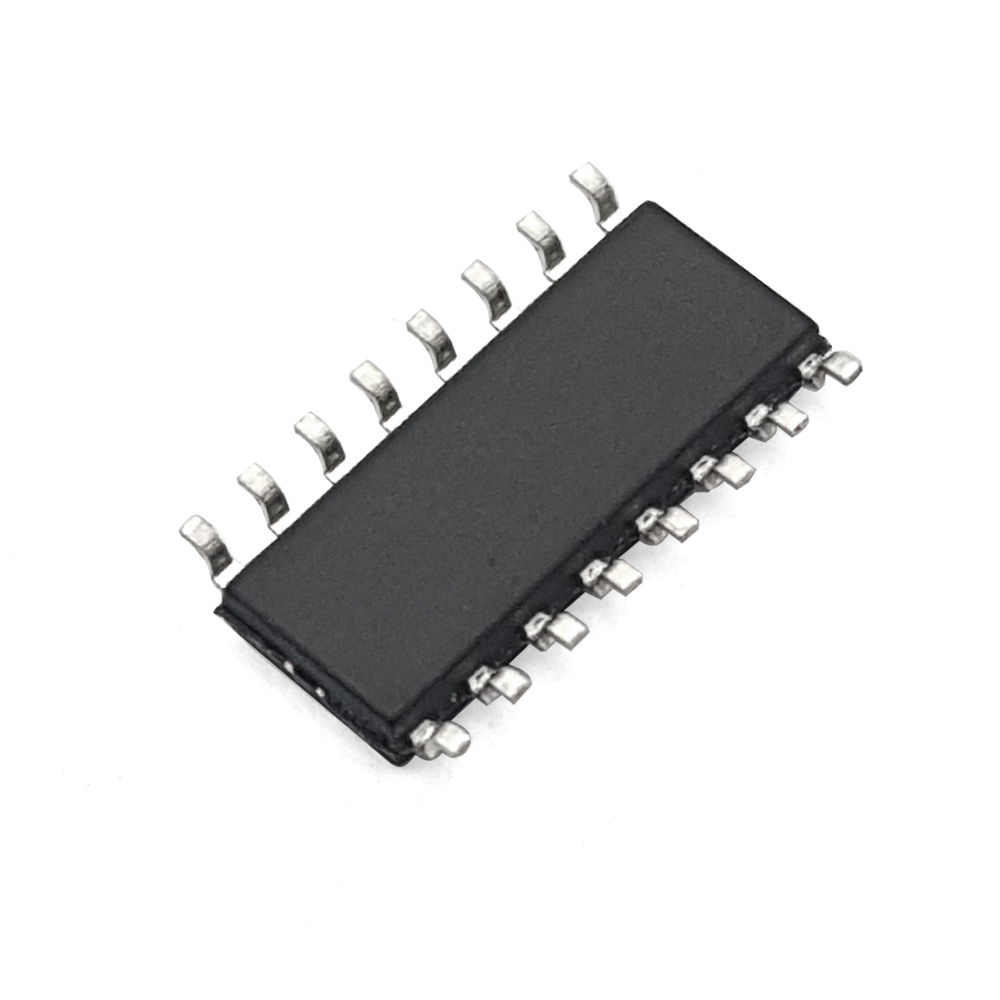

در مونتاژ رفرلو، پروفایل حرارتی، خمیر قلع، تراز قطعه و شرایط نگهداری نوار بررسی شوند. پس از مونتاژ، پل قلع، پایه باز، جابه‌جایی و جهت نصب کنترل شود. تصویر دوم برای بررسی فرم بدنه و پایه‌ها مفید است، اما تصمیم نهایی هویت از ترکیب نوشته بدنه، جدول رسمی سازنده و لیبل همان رول گرفته می‌شود.

جدول مشخصات فنی

بسته مادر و کنترل تعداد

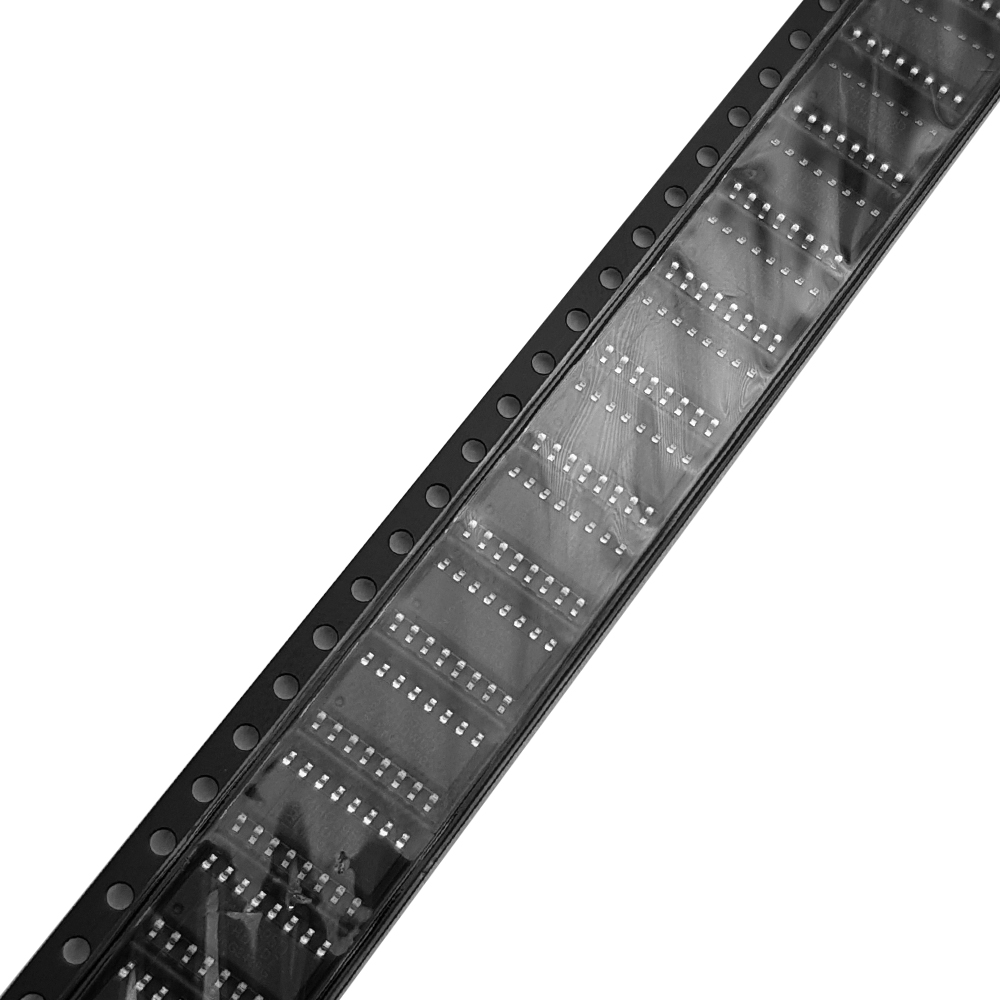

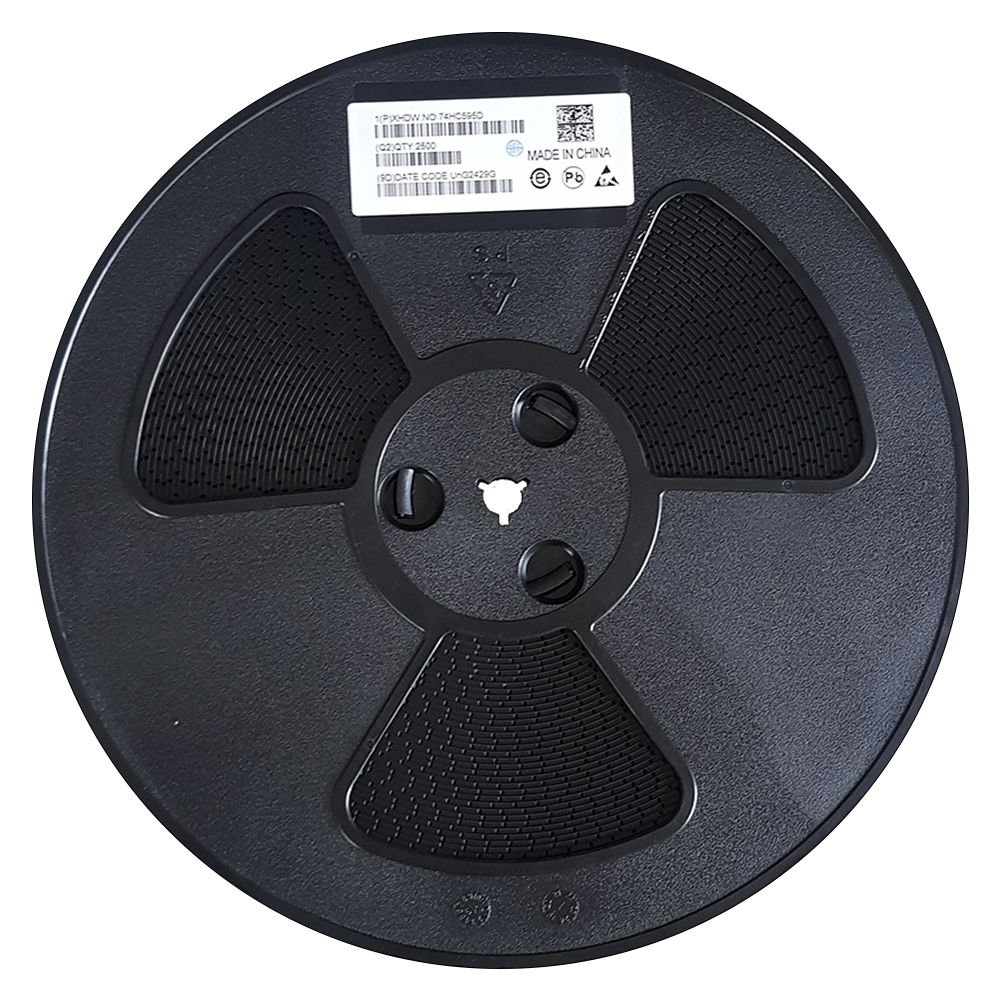

این صفحه فقط برای رول مادر کامل ۲۵۰۰ عددی ساخته شده است. روی لیبل همان رول مدل 74HC595D و QTY 2500 چاپ شده و تعداد خط‌خورده یا دست‌نویس نیست. تمام تصاویر منبع، شامل نماهای قطعه، نوار و رول، در گالری ارائه می‌شوند.

در دریافت کالا، مدل، تعداد، سلامت رول، وضعیت نوار، جهت قطعات و تطابق لیبل بررسی شود. رول بازشده با تعداد نامعلوم، سطح قیمت خرد یا بسته‌ای با لیبل مدل دیگر معادل این محصول نیست. برای کنترل ردیابی، ثبت تصویر لیبل محموله و نگهداری اطلاعات بچ توصیه می‌شود.

مقایسه و انتخاب صحیح

برای دیدن ساختار تخصصی این خانواده، دسته آی‌سی شیفت رجیستر را ببینید. برای مقایسه با یک مدار مجتمع زنده دیگر در فروشگاه می‌توانید یک آی‌سی زنده مرتبط در بخش قطعات الکترونیکی را باز کنید؛ محصول دوم جایگزین 74HC595 نیست و فقط مسیر مرتبط فروشگاه است.

قیمت و سفارش بسته کامل

قیمت نمایش‌داده‌شده برای کل بسته مادر است. تعداد قطعات هر بسته و شماره کامل مدل را پیش از سفارش با نیاز تولید تطبیق دهید. قیمت روز و وضعیت امکان سفارش در بخش خرید همین صفحه نمایش داده می‌شود.

قیمت برای کل رول است و تنوع خرد ساخته نمی‌شود. پیش از سفارش باید شماره 74HC595D,118، پکیج SO16، خانواده 74HC، ولتاژ مدار و تعداد ۲۵۰۰ عدد با BOM تطبیق داده شوند.

پرسش‌های متداول

آیا این محصول یک ماژول آماده است؟

خیر. محصول فقط رول آی‌سی سطح‌نصب است و برد، سوکت، خازن یا سیم همراه ندارد.

آیا خروجی‌ها می‌توانند بار پرقدرت را مستقیم راه‌اندازی کنند؟

خیر. جریان هر خروجی و مجموع پکیج محدود است و برای بار پرقدرت باید درایور مناسب استفاده شود.

چرا پسوند D,118 حفظ شده است؟

این پسوند پکیج و شکل تحویل سفارش را مشخص می‌کند و برای هویت دقیق کالا اهمیت دارد.

آیا می‌توان چند قطعه را زنجیره کرد؟

بله، خروجی سریال آبشاری برای زنجیره مناسب است، اما کیفیت سیگنال و زمان انتقال باید بررسی شود.

واحد فروش چیست؟

یک واحد برابر یک رول مادر کامل ۲۵۰۰ عددی است.
