خازن الکترولیتی نیکیکون مدل NICHICON 100uF 450V 18×30mm

خازن الکترولیتی نیکیکون مدل NICHICON 100uF 450V 18×30mm یک خازن الکترولیتی آلومینیومی پلاریزه با ظرفیت نامی ۱۰۰ میکروفاراد، ولتاژ نامی ۴۵۰ ولت DC و ابعاد اعلامی قطر ۱۸ × ارتفاع ۳۰ میلی‌متر است. دو پایه سیمی رادیال آن برای مونتاژ Through-Hole روی برد در نظر گرفته شده‌اند. محصول در بسته ۵ عددی عرضه می‌شود و قیمت نمایش‌داده‌شده مربوط به کل بسته انتخابی است.

نام انگلیسی کامل محصول: NICHICON 100uF 450V 18×30mm Radial Aluminum Electrolytic Capacitor.

اطلاعات قابل‌تأیید مرجع دنیز شامل نام NICHICON، ظرفیت 100uF، ولتاژ 450V DC و اندازه 18×30mm است. تصویر واقعی بدنه، کد سری، شماره قطعه، تلرانس ظرفیت، دمای کاری، ESR، جریان ریپل، جریان نشتی، فاصله پایه و عمر نامی در مرجع اعلام نشده‌اند. بنابراین مشخصات یک سری مشابه به این کالا نسبت داده نمی‌شود. تصویر صفحه نمایش فنی خنثی و بدون نوشته است و نوشته روی بدنه کالای دریافتی باید مرجع شناسایی نهایی باشد.

⚡ ظرفیت ۱۰۰ میکروفاراد در مدار چه می‌کند؟

مقدار ظرفیت، توانایی نامی خازن برای ذخیره بار را بیان می‌کند. این قطعه می‌تواند بسته به محل مدار برای صافی تغذیه، بای‌پس، کوپلاژ، ایجاد ثابت زمانی یا کنترل پاسخ گذرا استفاده شود. وظیفه واقعی را نقشه و جای قطعه تعیین می‌کنند؛ بنابراین یک مقدار یکسان در منبع تغذیه، مسیر سیگنال و مدار تأخیر الزاماً رفتار مشابهی ندارد.

در تعمیر، تغییر ظرفیت بدون بررسی می‌تواند ریپل، زمان راه‌اندازی، فرکانس قطع یا پایداری مدار را تغییر دهد. مقدار روی قطعه قبلی و نقشه دستگاه نقطه شروع هستند، اما برای کاربرد حساس، تلرانس، ESR، جریان ریپل، دمای کاری و فناوری همان سری نیز باید تطبیق داده شوند.

🔋 تفسیر ولتاژ نامی ۴۵۰ ولت DC

ولتاژ نامی، حد DC اعلام‌شده برای قطعه است و به معنی مناسب‌بودن کار دائمی دقیقاً روی این مرز نیست. ولتاژ واقعی، پیک‌های گذرا، ریپل، تلرانس منبع و دمای داخل دستگاه در انتخاب اثر دارند. طراح با توجه به شرایط مدار و عمر مورد انتظار، حاشیه مناسبی نسبت به حد نامی در نظر می‌گیرد.

نمونه‌ای با ولتاژ نامی پایین‌تر برای مداری که به ۴۵۰ ولت DC نیاز دارد جایگزین مستقیم نیست. نمونه‌ای با ولتاژ بالاتر نیز ممکن است اندازه، گام پایه، ESR و پاسخ فرکانسی متفاوتی داشته باشد. در نتیجه فقط بالاتربودن عدد ولتاژ، سازگاری را ثابت نمی‌کند.

🛡️ ملاحظات مدارهای ولتاژ بالا

این قطعه صرفاً به‌دلیل ولتاژ نامی بالا نباید با خازن ایمنی کلاس X یا Y اشتباه گرفته شود. خازن‌های ایمنی باید تأییدیه، کلاس و نشانه مشخص خود را داشته باشند. اگر محل نصب به برق شهر، باس DC یا بخش اولیه منبع تغذیه مرتبط است، فاصله‌های عایقی برد، روش تخلیه، جریان ریپل و استاندارد طراحی نیز باید جداگانه بررسی شوند.

مدار ولتاژ بالا پس از قطع برق ممکن است انرژی خطرناک ذخیره کند. تخلیه باید با مقاومت و ابزار مناسب انجام شود و اتصال‌کوتاه مستقیم پایه‌ها روش ایمن یا حرفه‌ای نیست. تعمیر و اندازه‌گیری در چنین بخش‌هایی نیازمند دانش و تجهیزات حفاظت فردی متناسب است.

📐 کنترل ابعاد قطر ۱۸ × ارتفاع ۳۰ میلی‌متر

اعداد 18×30mm معمولاً قطر و ارتفاع بدنه را نشان می‌دهند و طول پایه‌ها جزو ارتفاع اعلامی نیست. پیش از خرید، قطر محل چاپ‌شده روی برد، ارتفاع آزاد زیر قاب، فاصله تا هیت‌سینک و فضای کنار قطعات مجاور اندازه‌گیری شوند. اختلاف جزئی می‌تواند مونتاژ یا بسته‌شدن قاب را مختل کند.

فاصله دقیق دو پایه و طول آن‌ها در مرجع دنیز اعلام نشده است و نباید از روی قطر بدنه حدس زده شود. پیش از سفارش تیراژی، گام پایه نمونه دریافتی با سوراخ‌کاری برد تطبیق داده شود و پایه‌ها برای جاگیری اجباری خم نشوند.

➕➖ پلاریته و نصب صحیح

خازن الکترولیتی پلاریزه است. نوار روی روکش معمولاً سمت منفی را مشخص می‌کند و پایه بلندتر در قطعه نو غالباً مثبت است، اما علامت بدنه و برد باید مرجع اصلی تشخیص جهت باشند. نصب معکوس می‌تواند جریان نشتی را افزایش دهد، قطعه را گرم کند و باعث خرابی یا بازشدن دریچه اطمینان شود.

برد پیش از لحیم‌کاری باید بی‌برق و خازن‌های موجود به روش ایمن تخلیه شوند. تماس هویه کوتاه نگه داشته شود و پس از نصب، جهت پلاریته و کیفیت لحیم دوباره کنترل گردد. اگر قطعه قبلی باد کرده یا نشت داشته، علت‌هایی مانند اضافه‌ولتاژ، گرما، ریپل زیاد یا نقص منبع تغذیه نیز بررسی شوند.

⚙️ جدول مشخصات قابل‌تأیید

🔍 کنترل ورودی در خرید تیراژی

در سفارش تولیدی بهتر است از هر بچ نمونه‌برداری شود. سلامت روکش، صاف‌بودن کف، وضعیت دریچه بالایی، یکنواختی پایه‌ها و خوانایی چاپ بررسی شوند. سپس ظرفیت و ESR با ابزار مناسب و در شرایط آزمون مشخص کنترل گردند. این بررسی‌ها جای دیتاشیت را نمی‌گیرند، اما آسیب یا مغایرت آشکار را زودتر نشان می‌دهند.

کد کامل روی بدنه نمونه دریافتی ثبت شود. اگر جریان ریپل، طول عمر یا دمای کاری برای طراحی حیاتی است، دیتاشیت دقیق همان کد مبنا قرار گیرد. دو خازن هم‌اندازه با ظرفیت و ولتاژ یکسان می‌توانند از سری‌های متفاوت باشند و رفتار حرارتی یا فرکانسی یکسانی نداشته باشند.

🧰 کاربردهای محتمل

این رده خازن ممکن است در منابع تغذیه، بردهای کنترل، تجهیزات صنعتی، درایورها، مدارهای صوتی یا تعمیر دستگاه‌های الکترونیکی دیده شود. این مثال‌ها فقط کاربردهای محتمل هستند و سازگاری قطعی با هیچ دستگاه خاصی را تضمین نمی‌کنند. نقشه، ولتاژ واقعی، ریپل، دما و مشخصات قطعه قبلی باید بررسی شوند.

محل نصب نیز بر عمر اثر دارد. فاصله از مقاومت‌های توان، ترانس، هیت‌سینک و نیمه‌هادی‌های داغ اهمیت دارد. در طراحی جدید، دمای محلی و جریان ریپل واقعی باید با مشخصات مستند سری هماهنگ باشند.

🆚 مقایسه با گزینه‌های نزدیک

📦 اقلام همراه و بسته‌بندی

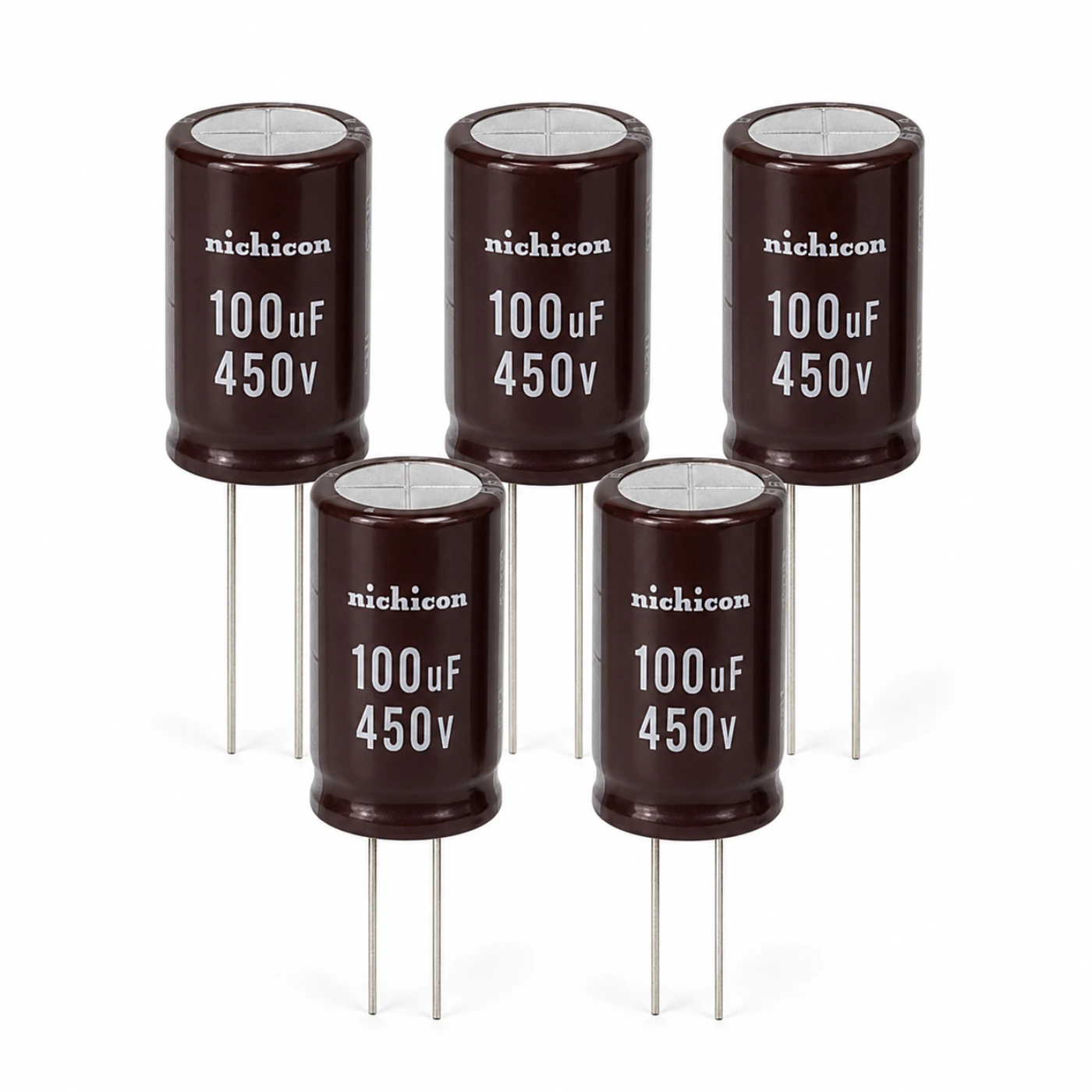

متغیر بسته ۵ عددی شامل ۵ خازن هم‌مشخصات است. برد، سیم، ابزار لحیم‌کاری یا لوازم نصب همراه کالا نیست. عدد واردشده در سبد خرید تعداد بسته‌ها را مشخص می‌کند، نه تعداد خازن‌های داخل یک بسته.

💰 قیمت و خرید خازن الکترولیتی نیکیکون مدل NICHICON 100uF 450V 18×30mm

قیمت خازن الکترولیتی نیکیکون مدل NICHICON 100uF 450V 18×30mm با توجه به متغیر تعداد انتخاب‌شده نمایش داده می‌شود و مربوط به کل همان بسته است. انتخاب پیش‌فرض روی بسته‌ای قرار دارد که کمترین قیمت کل را دارد. تعداد و گارانتی هر دو در فرم خرید محصول قابل‌انتخاب و دارای مقدار پیش‌فرض هستند.

پیش از خرید، ظرفیت ۱۰۰ میکروفاراد، ولتاژ ۴۵۰ ولت DC، اندازه قطر ۱۸ × ارتفاع ۳۰ میلی‌متر، نوع نصب رادیال و Through-Hole و پلاریته را با برد تطبیق دهید. برای کاربرد حساس، نمونه دریافتی و کد روی بدنه پیش از مصرف تیراژی بررسی شوند.

❓ سوالات متداول

قیمت صفحه برای یک خازن است؟

خیر. مبلغ برای کل بسته انتخابی است.

آیا بسته شامل ابزار نصب است؟

خیر. بسته فقط شامل خازن‌های هم‌مشخصات است.

آیا خازن با ولتاژ پایین‌تر جایگزین می‌شود؟

برای مداری که به ۴۵۰ ولت DC نیاز دارد خیر؛ ولتاژ نامی پایین‌تر حاشیه لازم را تأمین نمی‌کند.

ابعاد اعلامی شامل پایه‌هاست؟

خیر. ابعاد به قطر و ارتفاع بدنه اشاره دارند و طول پایه جداست.

ESR و عمر نامی چقدر است؟

در مرجع اعلام نشده‌اند و باید از روی کد کامل بدنه و دیتاشیت همان سری تأیید شوند.

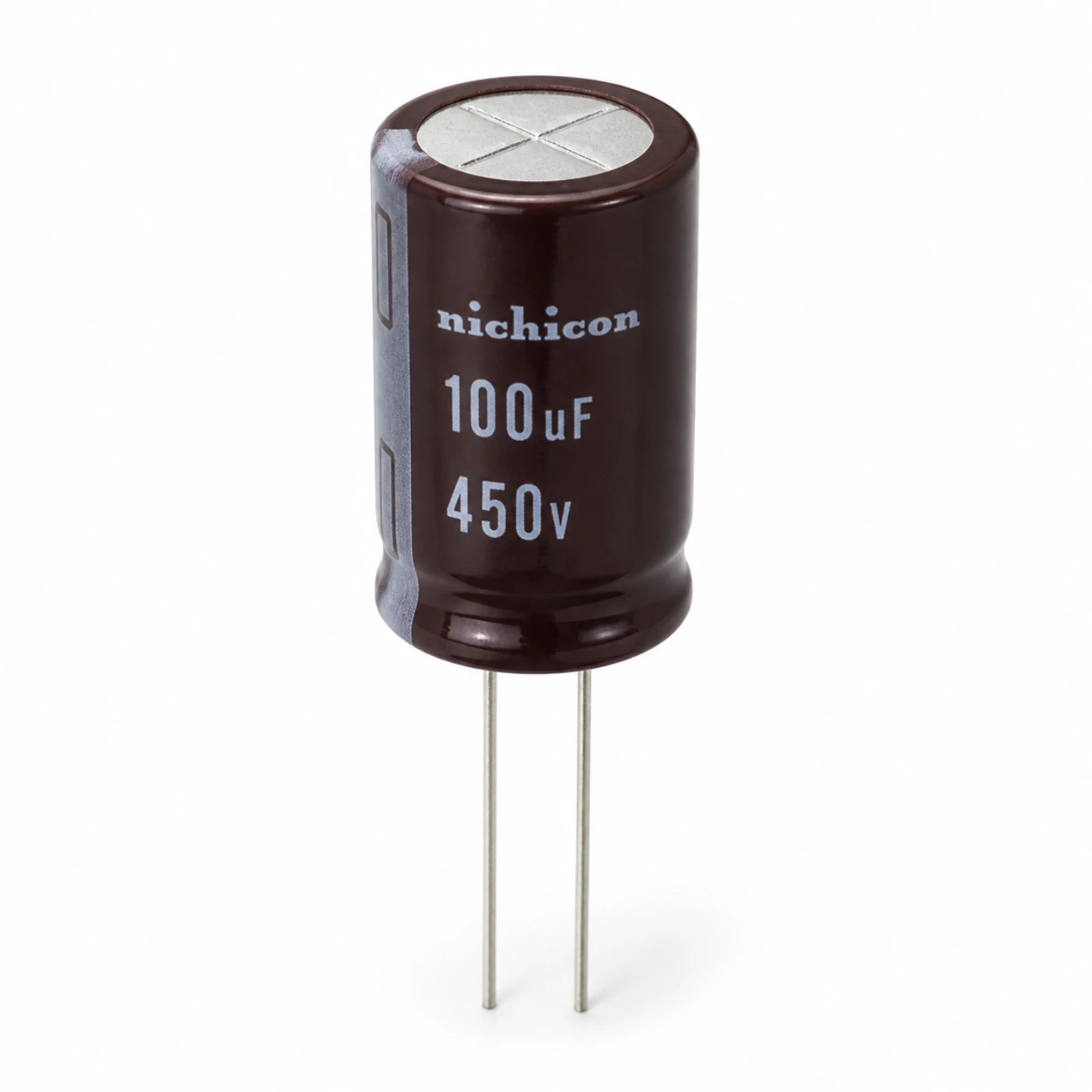

آیا تصویر، عکس واقعی محصول NICHICON است؟

خیر. منبع عکس واقعی ارائه نکرده و تصویر یک نمایش فنی خنثی از فرم خازن است.

آیا خازن پلاریته دارد؟

بله. جهت مثبت و منفی باید مطابق نشانه بدنه و برد نصب شود.
