خازن الکترولیتی نیپون مدل NIPPON KMM 1500uF 200V 35×40mm

خازن الکترولیتی نیپون مدل NIPPON KMM 1500uF 200V 35×40mm یک خازن آلومینیومی پلاریزه و اسنپ‌این از سری KMM شرکت Nippon Chemi-Con است که ظرفیت نامی ۱۵۰۰ میکروفاراد، ولتاژ کاری ۲۰۰ ولت DC و بدنه‌ای با قطر ۳۵ و ارتفاع ۴۰ میلی‌متر دارد. نوشته‌های KMM، 200V، 1500µF و 105°C روی تصاویر واقعی کالا دیده می‌شوند و شکل پایه‌ها نیز نصب اسنپ‌این را تأیید می‌کند.

نام انگلیسی کامل محصول: NIPPON CHEMI-CON KMM 1500uF 200V 35×40mm Snap-in Aluminum Electrolytic Capacitor.

شماره قطعه متناظر این ترکیب EKMM201VSN152MA40S است. تطبیق ظرفیت و ولتاژ به‌تنهایی برای انتخاب خازن قدرت کافی نیست؛ سری، قطر، ارتفاع، فاصله پایه، جریان ریپل، دمای کاری و طول عمر نامی نیز باید با مدار یا قطعه قبلی سازگار باشند. این مدل با فاصله پایه ۱۰ میلی‌متر طراحی شده و برای نصب عمودی روی برد مناسب است.

👀 بررسی ظاهر، ابعاد و پایه‌های اسنپ‌این

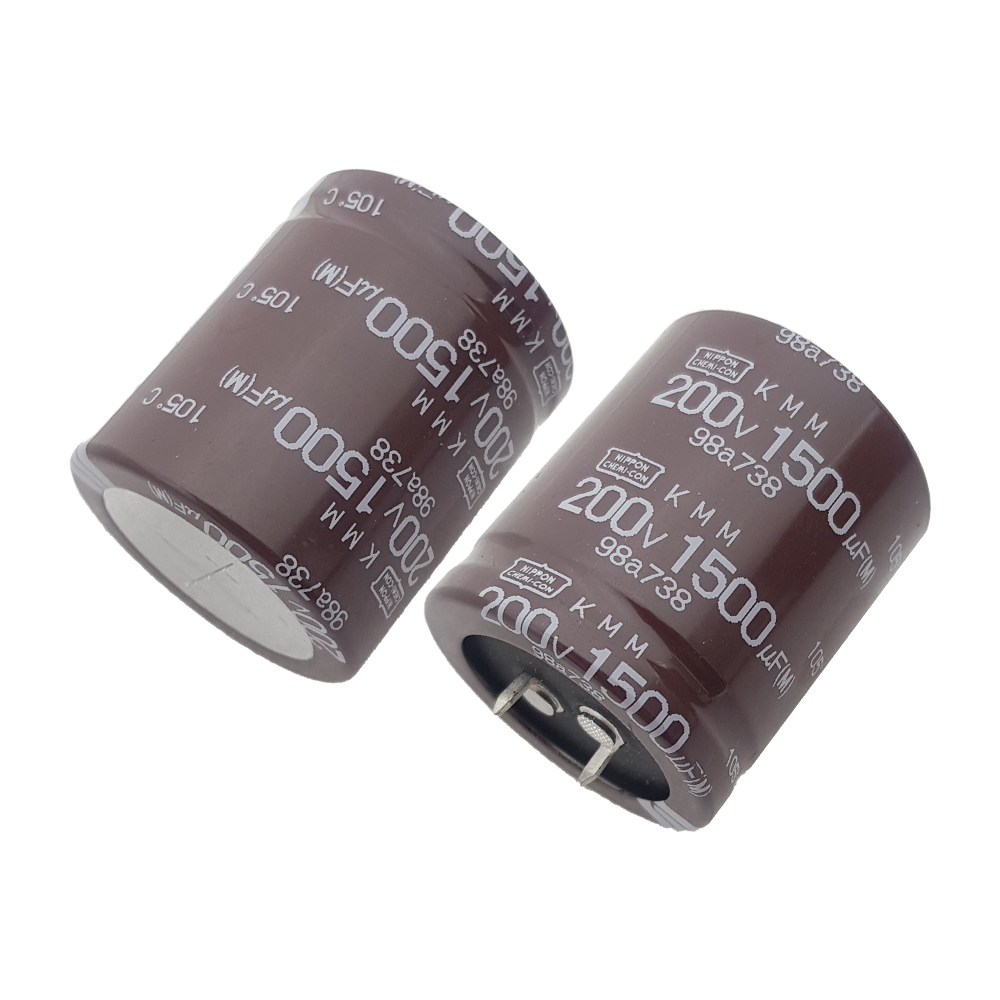

خازن الکترولیتی نیپون مدل NIPPON KMM 1500uF 200V 35×40mm بدنه استوانه‌ای روکش قهوه‌ای دارد و اطلاعات الکتریکی با چاپ روشن روی آن تکرار شده است. در کف قطعه دو پایه پهن اسنپ‌این دیده می‌شود که هنگام قرار گرفتن در سوراخ‌های برد، اتصال مکانیکی محکم‌تری از پایه‌های باریک خازن‌های رادیال کوچک ایجاد می‌کنند. یکی از تصاویر نمای کف و قطب‌گذاری را نشان می‌دهد و تصاویر دیگر برای بررسی نوشته بدنه، درپوش و شکل واقعی قطعه کاربرد دارند.

اندازه 35×40mm به معنی قطر تقریبی ۳۵ میلی‌متر و ارتفاع بدنه ۴۰ میلی‌متر است؛ طول پایه‌ها در این ارتفاع محاسبه نمی‌شود. پیش از خرید، فضای آزاد اطراف خازن، ارتفاع زیر قاب، فاصله مرکز دو سوراخ برد و جهت قطب مثبت و منفی اندازه‌گیری شود. شباهت ظاهری دو خازن بزرگ به معنای یکسان بودن پایه‌ها یا مشخصات حرارتی آن‌ها نیست.

⚙️ مشخصات خازن الکترولیتی نیپون مدل NIPPON KMM 1500uF 200V 35×40mm

🌊 جریان ریپل و نقش سری KMM در مدار توان

جریان ریپل نامی این شماره قطعه ۳۰۸۰ میلی‌آمپر RMS در دمای ۱۰۵ درجه و فرکانس ۱۲۰ هرتز است. جریان ریپل مؤلفه متناوب عبوری از خازن است و باعث ایجاد گرما در مقاومت داخلی قطعه می‌شود. اگر خازن جایگزین جریان ریپل پایین‌تری داشته باشد، حتی با ظرفیت و ولتاژ برابر ممکن است زودتر گرم شود و عمر تعمیر کاهش یابد.

دمای محیط، جریان ریپل، ولتاژ اعمالی، تهویه و نزدیکی به هیت‌سینک همگی بر دمای هسته خازن اثر می‌گذارند. عمر نامی ۳۰۰۰ ساعت، نتیجه آزمون تعریف‌شده سازنده در ۱۰۵ درجه و شرایط الکتریکی مشخص است؛ این عدد زمان قطعی خرابی در هر دستگاه نیست. در دمای پایین‌تر و طراحی حرارتی مناسب، عمر واقعی می‌تواند بیشتر شود، اما برآورد دقیق نیازمند پروفایل دمایی و محاسبات سازنده است.

🔌 کاربردها و معیارهای انتخاب ایمن

خازن الکترولیتی نیپون مدل NIPPON KMM 1500uF 200V 35×40mm

ترکیب ۱۵۰۰ میکروفاراد و ۲۰۰ ولت در باس DC منابع تغذیه سوئیچینگ، اینورترها، درایوها، تجهیزات صنعتی، مدارهای یکسوساز و بخش ذخیره انرژی دیده می‌شود. کاربرد عمومی، مجوز نصب در هر دستگاه نیست. ولتاژ لحظه‌ای باس، جریان ریپل، دمای محفظه، فاصله پایه‌ها و فضای مکانیکی باید پیش از انتخاب بررسی شوند.

در تعمیر، ولتاژ نامی خازن جایگزین نباید از نیاز مدار یا مقدار قطعه اصلی پایین‌تر باشد. افزایش ولتاژ نامی نیز تنها وقتی قابل قبول است که اندازه، سری، فاصله پایه، جریان ریپل و سایر پارامترها سازگار باشند. ظرفیت متفاوت می‌تواند زمان راه‌اندازی، ریپل خروجی یا عملکرد حلقه کنترل را تغییر دهد؛ بنابراین تغییر خودسرانه مقدار 1500uF توصیه نمی‌شود.

برای مشاهده سایر ظرفیت‌ها و ولتاژها می‌توانید دسته خازن الکترولیتی عصرتولز را بررسی کنید. در مدار ولتاژ بالا، پیش از لمس یا تعویض قطعه باید انرژی ذخیره‌شده با روش و مقاومت مناسب تخلیه و ولتاژ باقی‌مانده اندازه‌گیری شود.

🆚 مقایسه با خازن‌های مشابه

مقایسه فوق برای شناخت پارامترهای مهم است و جایگزینی مستقیم را تضمین نمی‌کند. بهترین گزینه شماره قطعه‌ای است که ظرفیت، حداقل ولتاژ، جریان ریپل، دما، اندازه، فاصله پایه و نوع نصب آن با طراحی دستگاه هماهنگ باشد.

📦 اقلام همراه محصول

این کالا شامل یک عدد خازن الکترولیتی NIPPON KMM با ظرفیت 1500uF، ولتاژ 200V و ابعاد 35×40mm است. برد، بست، عایق، پیچ، سیم یا قطعه جانبی دیگری همراه آن ارائه نمی‌شود. تصویر متغیر یک‌عددی نمای یک قطعه واقعی را نشان می‌دهد و دو تصویر گالری برای مشاهده بدنه، درپوش و پایه‌ها در نظر گرفته شده‌اند.

💰 قیمت و خرید خازن نیپون KMM 1500uF 200V

خازن الکترولیتی نیپون مدل NIPPON KMM 1500uF 200V 35×40mm در این صفحه با متغیر بسته یک‌عددی قیمت‌گذاری شده است. پیش از افزودن به سبد، سری KMM، ظرفیت ۱۵۰۰ میکروفاراد، ولتاژ ۲۰۰ ولت، ابعاد ۳۵×۴۰ میلی‌متر، فاصله پایه ۱۰ میلی‌متر و نوع نصب اسنپ‌این را با قطعه قبلی یا نقشه مدار مقایسه کنید. قیمت نهایی همان عددی است که برای متغیر بسته یک‌عددی نمایش داده می‌شود.

این محصول با گارانتی اصالت و سلامت فیزیکی از عصرتولز عرضه می‌شود. پیش از مونتاژ، صاف بودن پایه‌ها، سلامت روکش، نبود بادکردگی یا نشتی و خوانا بودن نوشته‌های بدنه بررسی شود. رعایت پلاریته و استفاده از تجهیزات ایمنی متناسب با ولتاژ مدار الزامی است.

❓ سوالات متداول

آیا این مدل رادیال معمولی است؟

خیر. این خازن بزرگ از نوع اسنپ‌این است و دو پایه پهن آن با فاصله ۱۰ میلی‌متر برای نصب محکم روی برد طراحی شده‌اند.

عدد 35×40mm چه مفهومی دارد؟

عدد نخست قطر ۳۵ میلی‌متری و عدد دوم ارتفاع ۴۰ میلی‌متری بدنه را نشان می‌دهد. طول پایه‌ها در ارتفاع بدنه محاسبه نمی‌شود.

آیا خازن 1500uF 160V جایگزین این مدل است؟

خیر؛ ولتاژ نامی ۱۶۰ ولت پایین‌تر است و برای مداری که به خازن ۲۰۰ ولت نیاز دارد حاشیه ایمنی کافی ندارد.

آیا مدل 200V با ظرفیت بالاتر بهتر است؟

الزاماً خیر. تغییر ظرفیت می‌تواند رفتار مدار و جریان راه‌اندازی را تغییر دهد. ظرفیت باید مطابق طراحی یا قطعه اصلی انتخاب شود.

عمر ۳۰۰۰ ساعت چگونه تفسیر می‌شود؟

این مقدار نتیجه آزمون در ۱۰۵ درجه و با ولتاژ و ریپل تعریف‌شده است، نه زمان قطعی خرابی در هر شرایط. دمای واقعی مهم‌ترین عوامل تعیین‌کننده عمر است.

قیمت برای چند عدد است؟

قیمت متغیر این محصول برای یک عدد خازن NIPPON KMM 1500uF 200V است.
