اسیلوسکوپ دیجیتالی آنالوگ اوون مدل OWON AS201 یک اسیلوسکوپ دیجیتال تک‌کانال با پنل کنترل شبیه اسیلوسکوپ آنالوگ است. owon as201 پهنای باند ۲۰MHz، نرخ نمونه‌برداری ۱۰۰MS/s، نرخ ثبت شکل موج تا ۱۳۰٬۰۰۰wfrms/s و نمایشگر رنگی ۳٫۷ اینچ دارد و برای کاربری آموزشی، تعمیرات عمومی و مشاهده سریع سیگنال روی میز طراحی شده است.

🔎 معرفی owon as201

نام انگلیسی کامل: OWON AS201 Single-Channel 20MHz Digital Oscilloscope with Analog-Style Control Panel, 100MS/s Sample Rate, 130,000wfrms/s Capture Rate and 3.7-inch Color LCD.

تعبیر «دیجیتالی آنالوگ» در نام فروشگاهی به شیوه کنترل اشاره دارد: دستگاه دیجیتال است، اما چیدمان کلیدها و ولوم‌ها عمداً حس کار با اسیلوسکوپ آنالوگ را ساده‌سازی می‌کند. سیگنال ورودی نمونه‌برداری و روی LCD نمایش داده می‌شود. این ساختار برای کاربری که می‌خواهد بدون منوهای پیچیده به تنظیم دامنه، زمان و تریگر برسد مفید است، ولی مشخصات اندازه‌گیری همچنان دیجیتال‌اند.

owon as201 فقط یک کانال ورودی اندازه‌گیری دارد. بنابراین برای مقایسه هم‌زمان ورودی و خروجی مدار یا اختلاف فاز دو سیگنال مستقل، باید از اسیلوسکوپ چندکاناله استفاده شود. در مقابل، تک‌کاناله بودن پنل را ساده نگه می‌دارد و برای مشاهده یک نقطه از مدار، آموزش مفاهیم پایه یا کنترل یک خروجی تکرارشونده کافی است. انتخاب درست به تعداد سیگنال‌هایی بستگی دارد که باید هم‌زمان دیده شوند.

⚙️ جدول مشخصات فنی OWON AS201

پهنای باند در کوپلینگ DC از صفر تا ۲۰MHz و در کوپلینگ AC از ۱۰Hz تا ۲۰MHz تعریف شده است. کوپلینگ AC مؤلفه DC را حذف می‌کند و برای دیدن ریپل کوچک روی یک سطح DC مفید است، اما فرکانس‌های بسیار پایین را نیز تضعیف می‌کند. گزینه Ground برای تعیین خط مرجع نمایش است و نباید با اتصال حفاظتی یا ایزولاسیون ورودی اشتباه شود.

⏱️ سیستم افقی و نمونه‌برداری

نرخ نمونه‌برداری ۱۰۰MS/s یعنی مبدل در بهترین شرایط تا صد میلیون نمونه در ثانیه ثبت می‌کند. پهنای باند ۲۰MHz حد پاسخ دامنه مسیر ورودی است و با نرخ نمونه یکسان نیست. برای شکل موج غیرسینوسی باید هارمونیک‌ها نیز در محدوده دستگاه قرار گیرند؛ در غیر این صورت لبه‌ها گرد یا جزئیات کوتاه حذف می‌شوند. نرخ ثبت ۱۳۰٬۰۰۰wfrms/s نیز سرعت مشاهده رخدادهای تکراری را توصیف می‌کند، نه تعداد نمونه هر برداشت.

مقیاس زمانی از ۰٫۰۵µs/div تا ۰٫۱s/div با مراحل ۱-۲-۵ تنظیم می‌شود. دقت زمان‌پایه ±۱۰۰ppm اعلام شده است. درون‌یابی (Sin x)/x نقاط نمونه را برای نمایش پیوسته‌تر بازسازی می‌کند، اما اطلاعاتی فراتر از نمونه‌های واقعی ایجاد نمی‌کند. برای جلوگیری از برداشت اشتباه، ابتدا دامنه و زمان را طوری تنظیم کنید که چند دوره پایدار روی صفحه دیده شود و سپس جزئیات را بزرگ کنید.

📊 سیستم عمودی و ورودی

حساسیت عمودی owon as201 از ۵mV/div تا ۱۰V/div و جابه‌جایی عمودی ±۱۰DIV است. امپدانس ورودی ۱MΩ ±۲٪ در موازات ۲۰pF ±۵pF قرار دارد. ظرفیت ورودی و پراب می‌تواند روی مدارهای امپدانس‌بالا یا لبه‌های سریع اثر بگذارد؛ استفاده از پراب مناسب و جبران‌سازی صحیح برای مشاهده قابل اعتماد لازم است.

حداکثر ولتاژ ورودی ۴۰۰V به‌صورت DC+AC و مقدار PK-PK بیان شده است. این مقدار مجوز اتصال مستقیم به هر مدار نیست. رده پراب، آلودگی، ولتاژ گذرا، نوع منبع و مرجع زمین باید بررسی شوند. اندازه‌گیری روی برق شهر یا سمت اولیه منبع سوئیچینگ بدون دانش کافی و ابزار مناسب می‌تواند خطر برق‌گرفتگی، اتصال کوتاه یا آسیب اسیلوسکوپ ایجاد کند.

🎯 تریگر Edge، TV و ورودی خارجی

منابع تریگر Int، Line و Ext هستند و حالت‌های Norm، AUTO و TV پشتیبانی می‌شوند. تریگر لبه می‌تواند روی لبه بالارونده یا پایین‌رونده تنظیم شود. بازه سطح تریگر ±۴DIV از مرکز صفحه و دقت تیپیک آن ±۰٫۳DIV است. قفل تریگر نیز برای ثابت نگه‌داشتن نمایش سیگنال پایدار کاربرد دارد.

تریگر ویدئویی با استانداردهای NTSC، PAL و SECAM سازگار است. ورودی تریگر خارجی امپدانس ۱MΩ ±۲٪ موازی با ۲۰pF ±۵pF و حداکثر ورودی ۴۰۰Vpp دارد. استفاده از ورودی خارجی زمانی مفید است که سیگنال مرجع جداگانه‌ای برای همگام‌سازی وجود دارد؛ اتصال آن نیز باید از نظر دامنه و زمین ایمن باشد.

📐 حالت X-Y و کالیبراسیون پراب

در حالت X-Y، حساسیت محور X برابر ۰٫۵V/div و حساسیت محور Y از ۰٫۱V/div تا ۱V/div است. پهنای باند این حالت در DC از صفر تا ۱MHz و در AC از ۱۰Hz تا ۱MHz اعلام شده است. حالت X-Y برای مشاهده منحنی لیساژو، نسبت فرکانس یا رابطه دو کمیت مناسب است، اما این دستگاه یک ورودی اندازه‌گیری اصلی دارد و روش اتصال باید دقیقاً مطابق راهنمای سازنده انجام شود.

خروجی جبران‌سازی پراب یک موج مربعی تیپیک ۰٫۵Vpp با تلرانس ±۲٪ و فرکانس ۱kHz با تلرانس ±۱٪ فراهم می‌کند. پراب را به این خروجی وصل کنید و پیچ تنظیم آن را تا رسیدن لبه مربعی صحیح بچرخانید. لبه گرد نشانه کم‌جبران و قله اضافی نشانه بیش‌جبران است. این خروجی برای کالیبراسیون ابزار دقیق یا تغذیه مدار طراحی نشده است.

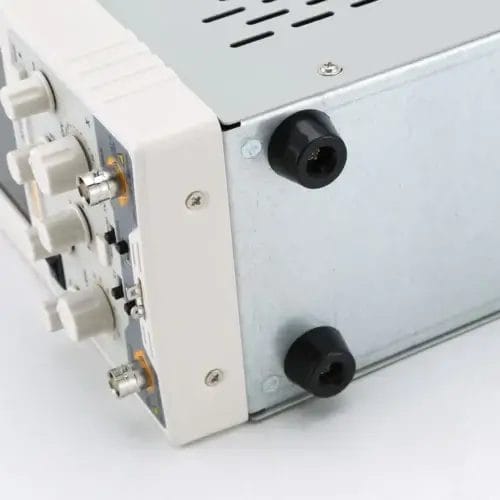

🎨 طراحی ظاهری و پنل آنالوگ‌مانند

پنل جلوی owon as201 از ولوم‌ها و کلیدهای مستقیم برای زمان، دامنه و تریگر استفاده می‌کند. نمایشگر رنگی ۳٫۷ اینچ در بالای کنترل‌ها قرار دارد و بدنه با ابعاد ۱۱۷×۱۹۲×۲۸۸ میلی‌متر و وزن حدود ۱٫۸ کیلوگرم برای میز کار جمع‌وجور است. این فرم نسبت به اسیلوسکوپ‌های چندکاناله بزرگ ساده‌تر است و دسترسی سریع به تنظیمات پایه را هدف می‌گیرد.

سادگی ظاهری به معنی حذف کنترل‌های ضروری نیست. کاربر باید کوپلینگ، دامنه، زمان و تریگر را آگاهانه انتخاب کند. برای جلوگیری از افتادن دستگاه، آن را روی سطح پایدار با فضای تهویه مناسب قرار دهید. مایع، براده فلزی و کابل تحت کشش نباید کنار بدنه باشند. حمل دستگاه باید پس از قطع برق و جداکردن پراب انجام شود.

🔋 برق، فیوز و ایمنی

تغذیه دستگاه ۱۰۰ تا ۲۴۰V AC در ۵۰/۶۰Hz با رده CAT II و مصرف کمتر از ۱۵W است. فیوز ورودی ۱A از نوع T کندکار و ۲۵۰V اعلام شده است. تعویض فیوز فقط پس از قطع کابل برق و با نوع دقیق توصیه‌شده انجام می‌شود؛ استفاده از فیوز با جریان یا مشخصه زمانی متفاوت می‌تواند حفاظت را مختل کند.

owon as201 وسیله رومیزی متصل به برق است. ارت حفاظتی، سلامت کابل و پریز باید کنترل شوند و دریچه‌ها نباید پوشانده شوند. برای پاک‌سازی، دستگاه از برق جدا و از پارچه مناسب استفاده شود؛ اسپری مستقیم مایع روی پنل یا داخل دریچه خطرناک است. اگر بوی غیرعادی، صدای جرقه یا آسیب کابل دیده می‌شود، استفاده را متوقف کنید.

📦 اقلام همراه محصول

• کابل برق متناسب با بسته تحویلی

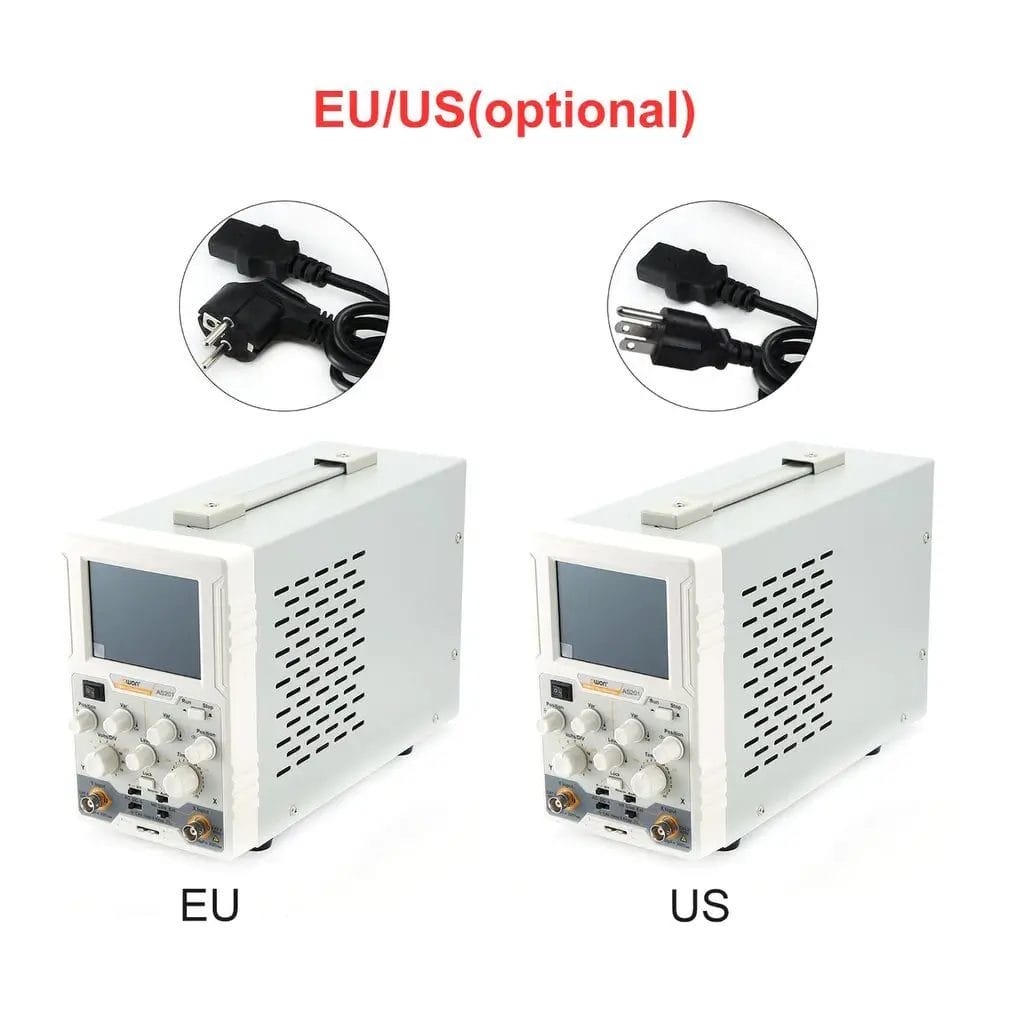

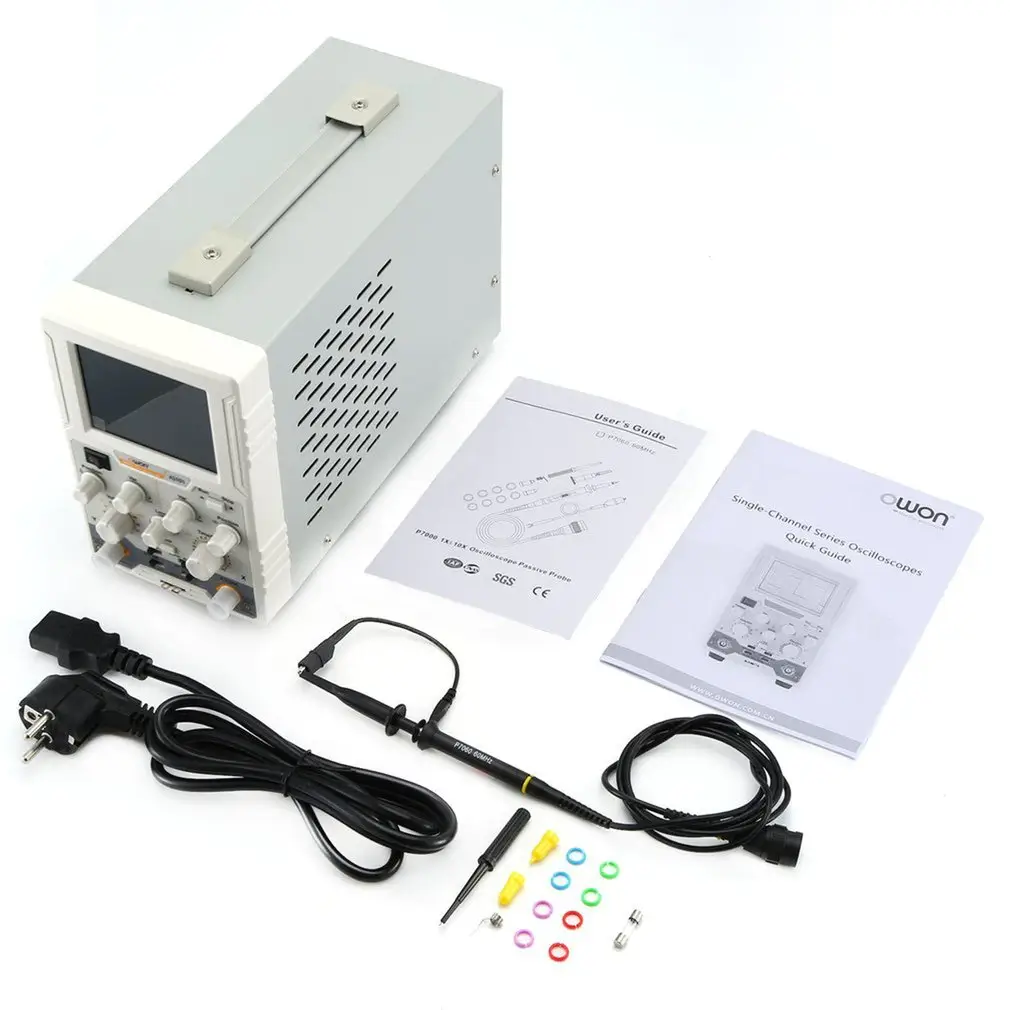

• راهنمای سریع برای راه‌اندازی اولیه
• خروجی کالیبراسیون پراب روی دستگاه برای جبران‌سازی
• پراب اسیلوسکوپ مطابق فهرست رسمی سازنده

سازنده یادآوری می‌کند اقلام همراه تابع بسته تحویلی هستند. پیش از استفاده، نوع دوشاخه، سلامت پراب و وجود راهنما را بررسی کنید. لوازمی که در فهرست رسمی صفحه این مدل نیامده‌اند نباید بدون کنترل به‌عنوان اقلام قطعی بسته فرض شوند. برای خرید پراب جایگزین نیز پهنای باند، نسبت تضعیف و رده ایمنی باید با AS201 هماهنگ باشد.

⚖️ مقایسه OWON AS201 با AS101

تفاوت اصلی دو مدل همین خانواده پهنای باند است. AS101 تا ۱۰MHz و AS201 تا ۲۰MHz پوشش دارد؛ نرخ نمونه‌برداری، تعداد کانال و بسیاری از مشخصات پنل مشترک‌اند. اگر سیگنال هدف نزدیک ۱۰MHz است یا لبه‌های سریع‌تری دارد، حاشیه پهنای باند AS201 انتخاب مطمئن‌تری ایجاد می‌کند. برای سیگنال‌های کم‌فرکانس و آموزش پایه، AS101 می‌تواند کافی باشد.

🛒 قیمت و خرید owon as201 از عصرتولز

برای خرید owon as201، قیمت روز، وضعیت موجودی و شرایط گارانتی را در همین صفحه بررسی کنید؛ مبلغ نمایش‌داده‌شده هنگام ثبت سفارش معیار نهایی است. مدل‌های مشابه را در صفحه اسیلوسکوپ‌های دارای کنترل آنالوگ‌مانند در عصرتولز ببینید و برای مقایسه پهنای باند، صفحه OWON AS101 را نیز بررسی کنید.

در ارزیابی قیمت owon as201، پهنای باند ۲۰MHz، نمونه‌برداری ۱۰۰MS/s، تک‌کاناله بودن، نرخ ثبت ۱۳۰٬۰۰۰wfrms/s، نمایشگر ۳٫۷ اینچ و سادگی پنل را کنار هم ببینید. اگر مقایسه هم‌زمان دو سیگنال، ذخیره‌سازی عمیق یا امکانات ارتباطی پیشرفته نیاز اصلی است، یک اسیلوسکوپ دیجیتال چندکاناله جدیدتر ممکن است ارزش بیشتری داشته باشد.

❓ سوالات متداول درباره OWON AS201

آیا owon as201 واقعاً اسیلوسکوپ آنالوگ است؟

خیر. دستگاه دیجیتال است و سیگنال را نمونه‌برداری می‌کند؛ عبارت آنالوگ‌مانند به چیدمان ساده و مستقیم پنل کنترل اشاره دارد.

پهنای باند و نرخ نمونه‌برداری چقدر است؟

پهنای باند مدل AS201 برابر ۲۰MHz و نرخ نمونه‌برداری ۱۰۰MS/s است. دستگاه یک کانال ورودی اندازه‌گیری دارد.

نرخ ۱۳۰٬۰۰۰wfrms/s چه معنایی دارد؟

این عدد حداکثر نرخ ثبت یا نوسازی شکل موج است و احتمال دیدن رخداد کم‌تکرار را بالا می‌برد. با نرخ نمونه‌برداری و طول رکورد یکسان نیست.

حالت X-Y چه محدوده‌ای دارد؟

حساسیت X برابر ۰٫۵V/div و حساسیت Y از ۰٫۱ تا ۱V/div است. پهنای باند X-Y در DC تا ۱MHz و در AC از ۱۰Hz تا ۱MHz اعلام شده است.

برق ورودی و فیوز چیست؟

ورودی ۱۰۰ تا ۲۴۰V AC در ۵۰/۶۰Hz و مصرف کمتر از ۱۵W است. فیوز ۱A از نوع کندکار T و با ولتاژ ۲۵۰V مشخص شده است.

ابعاد و وزن دستگاه چقدر است؟

ابعاد ۱۱۷×۱۹۲×۲۸۸ میلی‌متر و وزن تقریبی ۱٫۸ کیلوگرم است. فضای تهویه و مسیر کابل‌ها باید روی میز در نظر گرفته شود.

در جمع‌بندی، owon as201 یک اسیلوسکوپ دیجیتال تک‌کانال با کنترل‌های آشنا، پهنای باند ۲۰MHz و نمونه‌برداری ۱۰۰MS/s است. پنل ساده، نمایشگر رنگی و نرخ ثبت بالا آن را برای آموزش و عیب‌یابی یک سیگنال مناسب می‌کند. مرجع زمین، سقف ورودی و محدودیت تک‌کاناله باید پیش از اندازه‌گیری جدی در نظر گرفته شوند.

✅ مشخصات کوتاه و موردی

• برند و مدل: OWON AS201
• نوع: اسیلوسکوپ دیجیتال با کنترل‌های آنالوگ‌مانند
• کانال: یک کانال
• پهنای باند: ۲۰MHz
• نمونه‌برداری: ۱۰۰MS/s
• نرخ ثبت: تا ۱۳۰٬۰۰۰wfrms/s
• مقیاس زمانی: ۰٫۰۵µs/div تا ۰٫۱s/div
• حساسیت عمودی: ۵mV/div تا ۱۰V/div
• حداکثر ورودی: ۴۰۰V، DC+AC، PK-PK
• تریگر: Edge، TV و منابع داخلی، خط و خارجی
• نمایشگر: LCD رنگی ۳٫۷ اینچ
• برق: ۱۰۰ تا ۲۴۰V AC، ۵۰/۶۰Hz، CAT II
• مصرف: کمتر از ۱۵W
• ابعاد: ۱۱۷×۱۹۲×۲۸۸ میلی‌متر
• وزن: حدود ۱٫۸ کیلوگرم
• اقلام همراه: کابل برق، راهنمای سریع و پراب
