مجموعه پراب میدان نزدیک اوون مدل OWON ORF5060 برای جست‌وجوی منبع تداخل الکترومغناطیسی روی برد و اطراف قطعات الکترونیکی به کار می‌رود. این مجموعه در کنار اسپکتروم آنالایزر استفاده می‌شود و خودِ آنالایزر نیست. حرکت پراب در نزدیکی ناحیه مورد بررسی کمک می‌کند محل‌هایی که انرژی بیشتری در فرکانس مورد نظر دارند شناسایی و با یکدیگر مقایسه شوند.

کاربرد در پیدا کردن منبع نویز

وقتی یک برد در فرکانسی مشخص نویز ایجاد می‌کند، مشاهده طیف به‌تنهایی همیشه محل فیزیکی منبع را نشان نمی‌دهد. پراب میدان نزدیک امکان بررسی موضعی اطراف قطعات، مسیرهای جریان و بخش‌های مختلف برد را فراهم می‌کند. ابتدا ناحیه کلی بررسی می‌شود و سپس با نزدیک‌کردن پراب به نقاط منتخب، تغییر سیگنال دنبال می‌شود. نتیجه برای محدودکردن محدوده عیب‌یابی و انتخاب آزمایش بعدی مفید است.

محدوده فرکانس و دستگاه گیرنده

دامنه معرفی‌شده برای ORF5060 از یک مگاهرتز تا شش گیگاهرتز است. محدوده قابل بررسی در یک مجموعه واقعی به اسپکتروم آنالایزر، کابل و تبدیل‌های مورد استفاده نیز وابسته است. داشتن پراب شش گیگاهرتزی، محدوده فرکانسی گیرنده‌ای با پوشش کمتر را افزایش نمی‌دهد. برای انتخاب مجموعه، باید تمام مسیر از پراب تا ورودی گیرنده با باند مورد نیاز سازگار باشد.

روش مقایسه نقاط روی برد

برای مقایسه دو نقطه، فاصله و زاویه پراب نسبت به سطح را تا حد امکان ثابت نگه دارید. تغییر جهت یا فاصله می‌تواند دامنه دیده‌شده را تغییر دهد، حتی اگر عملکرد مدار عوض نشده باشد. بهتر است شرایط تغذیه، بار کاری و حالت نرم‌افزاری برد نیز ثابت باشند. ثبت محل پراب و تنظیمات گیرنده، تکرار آزمون پس از اصلاح مدار را آسان‌تر می‌کند.

خواندن درست نتیجه اندازه‌گیری

سیگنال مشاهده‌شده به کوپل‌شدن میدان به پراب و شرایط چیدمان وابسته است. از یک قرائت موضعی نباید بدون روش آزمون و کالیبراسیون مناسب، نتیجه قطعی درباره انطباق با استاندارد انتشار استخراج کرد. کاربرد اصلی چنین بررسی‌ای پیدا کردن سرنخ و مقایسه قبل و بعد از اصلاحات است. آزمون رسمی سازگاری الکترومغناطیسی به تجهیزات، چیدمان و روش مشخص خودش نیاز دارد.

انتخاب شکل پراب در بررسی موضعی

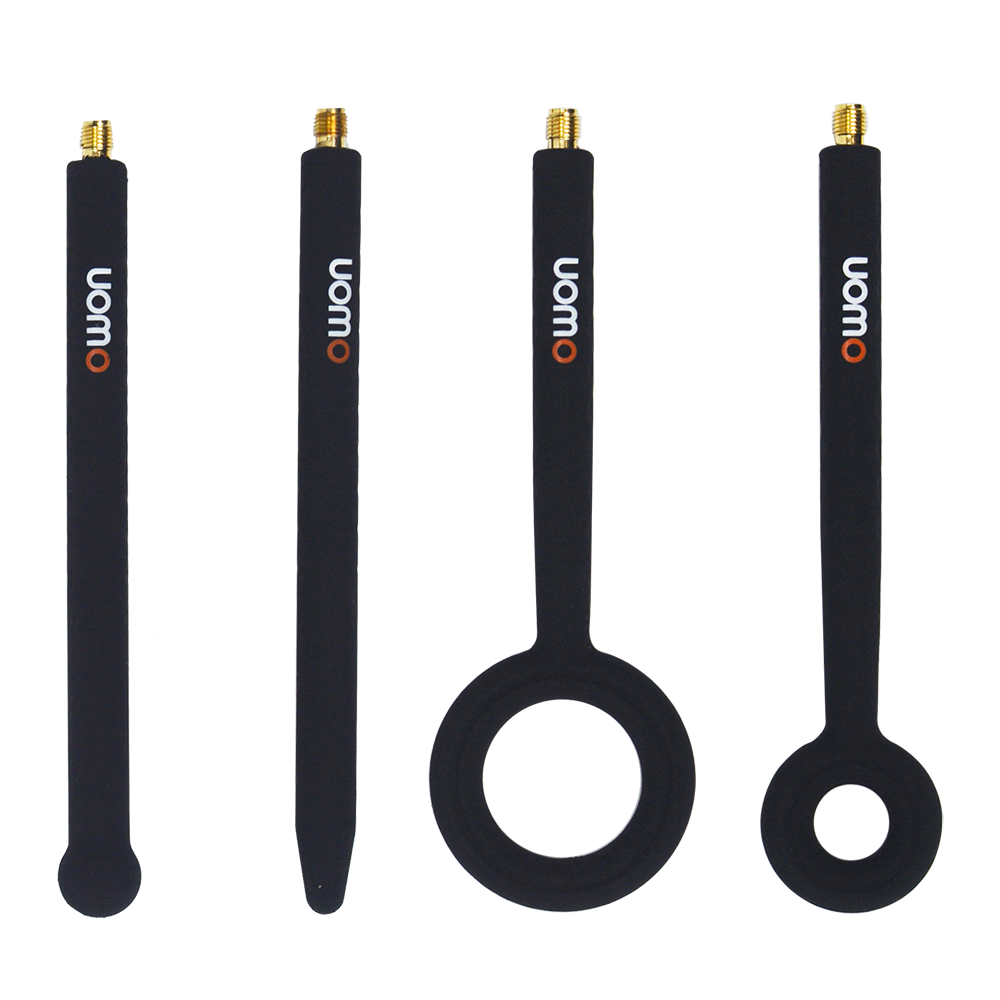

در تصویر مجموعه، سرهای پراب با شکل و اندازه متفاوت دیده می‌شوند. انتخاب سر مناسب به اندازه ناحیه مورد بررسی و نوع جست‌وجو بستگی دارد. معمولاً بررسی از یک محدوده کلی آغاز می‌شود و سپس نقاط مشکوک با تمرکز بیشتر دنبال می‌شوند. هنگام جابه‌جایی روی برد، تماس ناخواسته با پایه قطعات یا ایجاد اتصال کوتاه نباید شرایط مدار را تغییر دهد.

کابل، تبدیل و امپدانس

امپدانس اتصال ۵۰ اهم، کانکتور SMB نری، کابل BNC به SMB با طول حدود یک متر و تبدیل N به BNC در مشخصات آمده‌اند. اتصال‌ها باید محکم و متناسب باشند؛ استفاده از تبدیل نامناسب می‌تواند نتیجه را تغییر دهد. پیش از کار، سلامت کابل و ورودی گیرنده را بررسی کنید. مسیر کابل را هنگام مقایسه دو وضعیت تا حد امکان ثابت نگه دارید.

بررسی اثر اصلاحات مدار

پس از پیدا کردن ناحیه مشکوک، می‌توان اثر یک تغییر مانند اصلاح مسیر برگشت جریان، جابه‌جایی کابل یا تغییر چیدمان را با آزمون تکراری مقایسه کرد. بهتر است هر بار یک تغییر مشخص اعمال شود تا علت بهبود یا بدترشدن نتیجه قابل پیگیری بماند. مقدار دامنه، فرکانس، پهنای باند اندازه‌گیری و موقعیت پراب را در گزارش قبل و بعد ثبت کنید.

اقلام همراه و نگهداری

کیف فلزی و دفترچه راهنما در بخش متعلقات سازنده معرفی شده‌اند. کابل، تبدیل و اجزای مجموعه باید با بسته سفارش تطبیق داده شوند. سرهای پراب و کانکتورها را از فشار مکانیکی و کشیده‌شدن کابل حفظ کنید. پس از پایان کار، اجزا را در محل مناسب نگهداری کنید تا اتصال‌ها آسیب نبینند. پیش از آزمون بعدی، یک بررسی اولیه با چیدمان آشنا می‌تواند تغییر غیرمنتظره مسیر اندازه‌گیری را آشکار کند.

جدول مشخصات فنی ORF5060

پرسش‌های متداول

آیا این محصول اسپکتروم آنالایزر است؟

خیر؛ پراب میدان نزدیک است و برای مشاهده طیف باید به گیرنده یا اسپکتروم آنالایزر سازگار متصل شود.

آیا کاهش عدد روی نمایشگر به معنی قبولی قطعی آزمون EMI است؟

خیر؛ برای مقایسه اصلاحات مفید است، اما آزمون انطباق رسمی به روش و چیدمان استاندارد نیاز دارد.

مقایسه و انتخاب مدل

پیش از انتخاب، محدوده کاری مورد نیاز را مشخص کنید و مشخصات همین مدل را با ابزار مورد استفاده در آزمایشگاه مقایسه کنید. بالاتر بودن یک عدد در جدول مشخصات به‌تنهایی به معنی مناسب‌تر بودن دستگاه برای همه کاربردها نیست. نوع اتصال، شرایط اندازه‌گیری، امکانات ثبت داده و شیوه کار روزانه نیز در انتخاب مؤثرند. برای مقایسه می‌توانید اسپکتروم آنالایزر اوون مدل OWON HSA1016-TG را هم بررسی کنید؛ هر مدل باید با امکانات و محدودیت‌های خودش ارزیابی شود.

قیمت و خرید ORF5060

قیمت و گزینه گارانتی این محصول در بخش سفارش همین صفحه نمایش داده می‌شود. هنگام خرید، کد کامل ORF5060 را مبنا قرار دهید و متعلقات مورد نیاز کار خود را جداگانه بررسی کنید. اگر ابزار قرار است در کنار دستگاه دیگری استفاده شود، سازگاری اتصال و محدوده کاری دو دستگاه اهمیت دارد. برای استفاده منظم، ثبت تنظیمات اولیه و نگهداری دفترچه راهنما در کنار دستگاه، تکرار آزمون و بازبینی نتیجه را آسان‌تر می‌کند.
