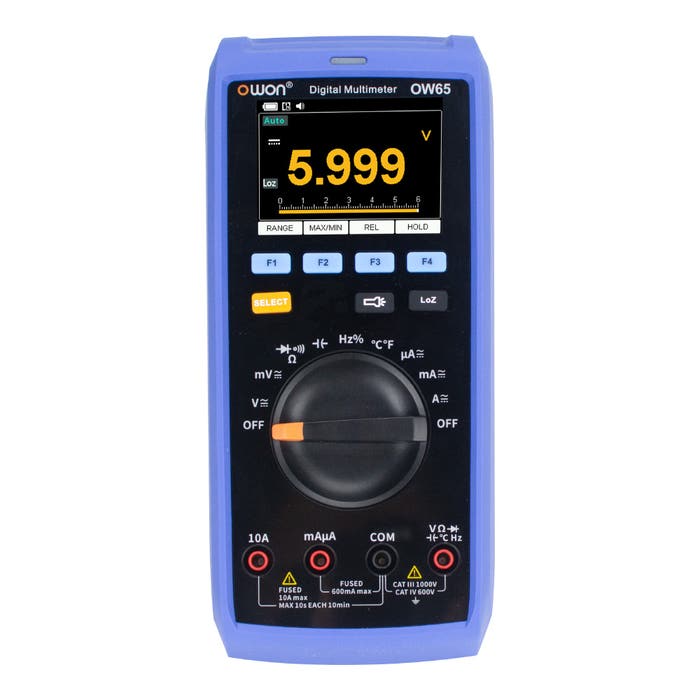

مولتی متر دیجیتال صنعتی اوون مدل OWON OW65 برای اندازه‌گیری کمیت‌های الکتریکی روی میز آزمایش و در محیط صنعتی طراحی شده است. نمایشگر رنگی ۶۰۰۰ شمارشی، خواندن ولتاژ، جریان و مقاومت را همراه با نمایش اطلاعات تکمیلی ممکن می‌کند. این مدل از اندازه‌گیری مقدار مؤثر واقعی، ورودی کم‌امپدانس LoZ پشتیبانی می‌کند. انتخاب نوع اندازه‌گیری و اتصال صحیح پراب‌ها پیش از شروع آزمون اهمیت دارد.

نمایشگر رنگی OW65 و خواندن نتیجه

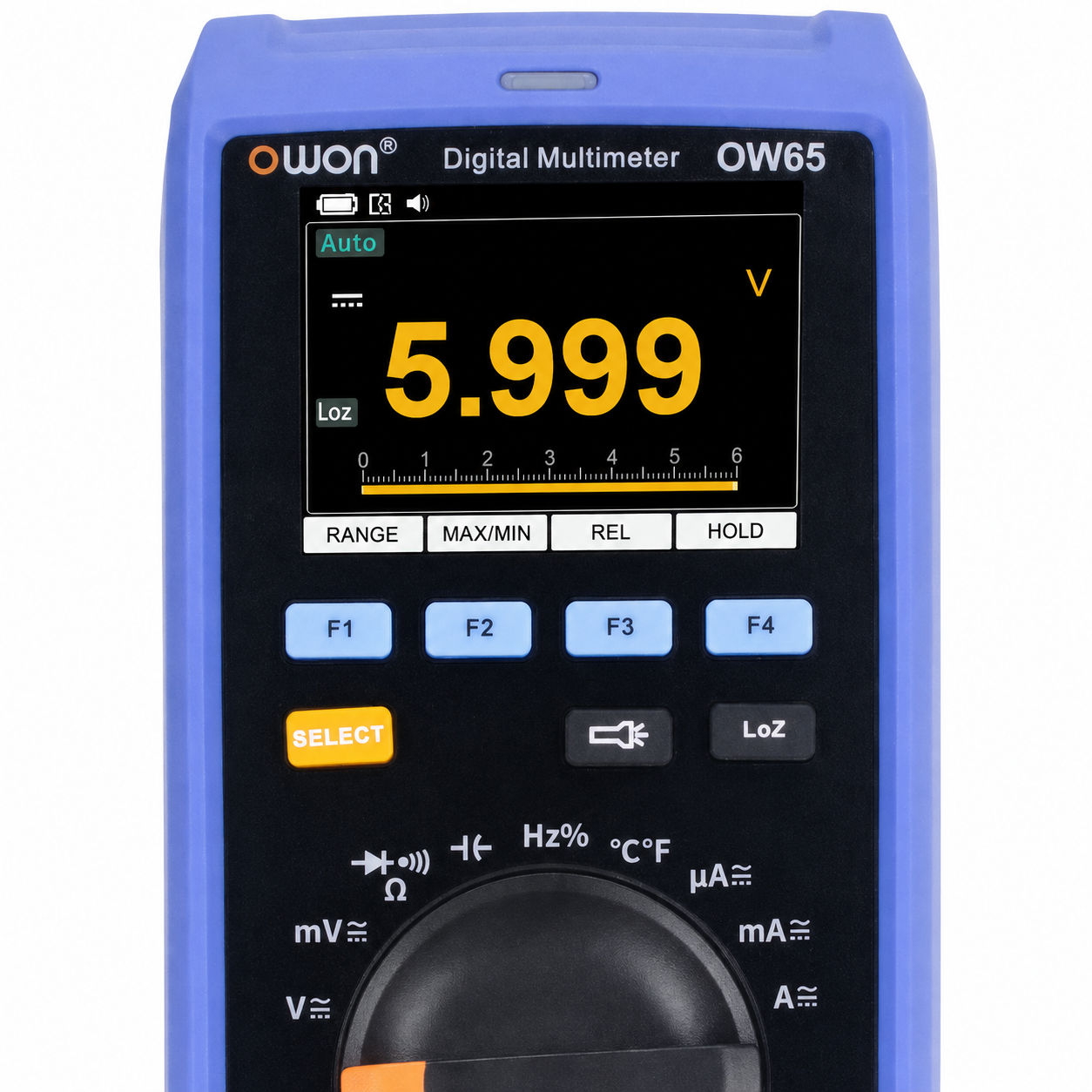

نمایشگر ۲٫۸ اینچی دستگاه، مقدار اصلی و اطلاعات ثانویه را با نمودار میله‌ای نشان می‌دهد. دو تم نمایش برای شرایط نوری متفاوت در نظر گرفته شده است. تعداد ۶۰۰۰ شمارش به ظرفیت نمایش مربوط است و نباید آن را با دقت مطلق اندازه‌گیری یکسان دانست. برای خواندن درست نتیجه، واحد، رنج و علامت نوع سیگنال را هم بررسی کنید. نرخ خواندن اسمی دستگاه سه بار در ثانیه است.

ولتاژ، جریان و انتخاب اتصال مناسب

حداکثر محدوده ولتاژ AC و DC برابر ۱۰۰۰ ولت و محدوده جریان برابر ۱۰ آمپر است. برای جریان، مولتی متر در مسیر سری مدار قرار می‌گیرد و ورودی مناسب باید انتخاب شود. محدودیت زمان اندازه‌گیری جریان زیاد و مشخصات فیوز را از دفترچه رعایت کنید. اتصال ورودی جریان به دو سر منبع ولتاژ روش اندازه‌گیری ولتاژ نیست. پیش از جابه‌جایی پراب یا تغییر اتصال، مدار را در وضعیت مناسب قرار دهید.

True RMS و پاسخ فرکانسی OW65

OW65 مقدار مؤثر واقعی سیگنال متناوب را اندازه می‌گیرد. برای تفسیر نتیجه، علاوه بر عدد اصلی باید رنج، واحد و فرکانس سیگنال را هم در نظر گرفت. پاسخ فرکانسی عمومی در دفترچه ۴۰ تا ۱۰۰۰ هرتز آمده است؛ این عدد با حد اندازه‌گیری فرکانس در حالت Hz تفاوت دارد. برای مقایسه خروجی دو مدار، تنظیمات یکسان را انتخاب کنید و شرایط بار را ثبت کنید. شکل موج خارج از محدوده مجاز می‌تواند نتیجه را تغییر دهد.

ورودی LoZ در OW65 چه کاربردی دارد؟

حالت کم‌امپدانس می‌تواند در بررسی ولتاژهای القایی یا شناور به تشخیص بهتر وضعیت کمک کند. این ورودی نسبت به حالت ولتاژ معمول، بار بیشتری به مدار تحمیل می‌کند و برای هر نقطه از مدار مناسب نیست. در مدارهای حساس یا دارای خروجی ضعیف، اثر بارگذاری را در نظر بگیرید. انتخاب LoZ باید با نوع مدار و راهنمای سازنده هماهنگ باشد؛ تغییر حالت اندازه‌گیری ممکن است عدد خوانده‌شده را تغییر دهد.

مقاومت، خازن، فرکانس و دما

دستگاه مقاومت را تا ۶۰ مگااهم، ظرفیت را تا ۶۰ میلی‌فاراد و فرکانس را تا ۱۰ مگاهرتز پوشش می‌دهد. اندازه‌گیری مقاومت و خازن باید روی مدار بی‌برق و پس از تخلیه مناسب خازن انجام شود. حد بالای فرکانس به دامنه سیگنال ورودی وابسته است و برای همه سیگنال‌های کوچک تضمین نمی‌شود. دمای نوع K در محدوده منفی ۴۰ تا ۱۰۰۰ درجه تعریف شده است؛ تحمل خود پراب دما نیز باید با محل اندازه‌گیری سازگار باشد.

ابزارهای بررسی تغییرات و نگه‌داشتن مقدار

کلیدهای نمایشگر امکان انتخاب رنج، مشاهده بیشینه و کمینه، اندازه‌گیری نسبی و نگه‌داشتن مقدار را فراهم می‌کنند. در حالت نسبی، دستگاه اختلاف نسبت به مقدار مرجع را نمایش می‌دهد؛ این حالت برای مقایسه تغییرات مفید است و نباید نتیجه آن را مقدار مطلق فرض کرد. هنگام عیب‌یابی، مرجع و واحد اندازه‌گیری را یادداشت کنید. برای بررسی روند سریع یا شکل موج پیچیده، ابزار متناسب با سرعت تغییرات را انتخاب کنید؛ خواندن عدد مولتی متر جای نمایش شکل موج را نمی‌گیرد.

تفاوت OW65 با OW65B

این صفحه مربوط به OW65 معمولی و بدون بلوتوث است. نسخه OW65B ارتباط بی‌سیم دارد و هنگام خرید باید پسوند مدل دقیق بررسی شود. تعداد شمارش OW65 برابر ۶۰۰۰ است؛ مدل OW69 در همین خانواده نمایش ۶۰۰۰۰ شمارشی دارد و مشخصات متفاوتی ارائه می‌کند. انتخاب بین آن‌ها باید بر پایه دقت و امکانات مورد نیاز باشد. وجود یک دفترچه مشترک برای نسخه‌های خانواده به معنی یکسان‌بودن همه قابلیت‌ها نیست.

بدنه و استفاده روزانه

بدنه پوشش محافظ، پایه نگهدارنده و آهن‌ربای داخلی دارد تا استقرار دستگاه در شرایط مختلف آسان‌تر شود. چراغ‌های LED برای مشاهده نقاط کم‌نور در نظر گرفته شده‌اند. دستگاه با سه باتری AAA کار می‌کند و وزن اسمی آن حدود ۴۳۰ گرم است. رده CAT III 1000V و CAT IV 600V باید همراه با رده پراب و شرایط اتصال ارزیابی شود. سلامت کابل، عایق و ورودی‌ها را پیش از استفاده بررسی کنید.

جدول مشخصات فنی OW65

پرسش‌های متداول

آیا OW65 بلوتوث دارد؟

خیر؛ بلوتوث به نسخه OW65B تعلق دارد.

آیا ۶۰۰۰ شمارش همان دقت دستگاه است؟

خیر؛ دقت به کمیت، رنج و شرایط اندازه‌گیری وابسته است و در جدول دفترچه مشخص می‌شود.

حد دمای دستگاه برای همه پراب‌ها معتبر است؟

خیر؛ علاوه بر محدوده ورودی دستگاه، تحمل واقعی ترموکوپل و عایق آن نیز باید رعایت شود.

مقایسه و انتخاب مدل

پیش از انتخاب، محدوده کاری مورد نیاز را مشخص کنید و مشخصات همین مدل را با ابزار مورد استفاده در آزمایشگاه مقایسه کنید. بالاتر بودن یک عدد در جدول مشخصات به‌تنهایی به معنی مناسب‌تر بودن دستگاه برای همه کاربردها نیست. نوع اتصال، شرایط اندازه‌گیری، امکانات ثبت داده و شیوه کار روزانه نیز در انتخاب مؤثرند. برای مقایسه می‌توانید مولتی متر دیجیتال اوون مدل OWON OW18C را هم بررسی کنید؛ هر مدل باید با امکانات و محدودیت‌های خودش ارزیابی شود.

قیمت و خرید OW65

قیمت و گزینه گارانتی این محصول در بخش سفارش همین صفحه نمایش داده می‌شود. هنگام خرید، کد کامل OW65 را مبنا قرار دهید و متعلقات مورد نیاز کار خود را جداگانه بررسی کنید. اگر ابزار قرار است در کنار دستگاه دیگری استفاده شود، سازگاری اتصال و محدوده کاری دو دستگاه اهمیت دارد. برای استفاده منظم، ثبت تنظیمات اولیه و نگهداری دفترچه راهنما در کنار دستگاه، تکرار آزمون و بازبینی نتیجه را آسان‌تر می‌کند.

مطالعه بیشتر درباره اندازه‌گیری

برای آشنایی با مفهوم عمومی مولتی متر و مقدار مؤثر یا RMS، مقالات ویکی‌پدیا را بخوانید.
