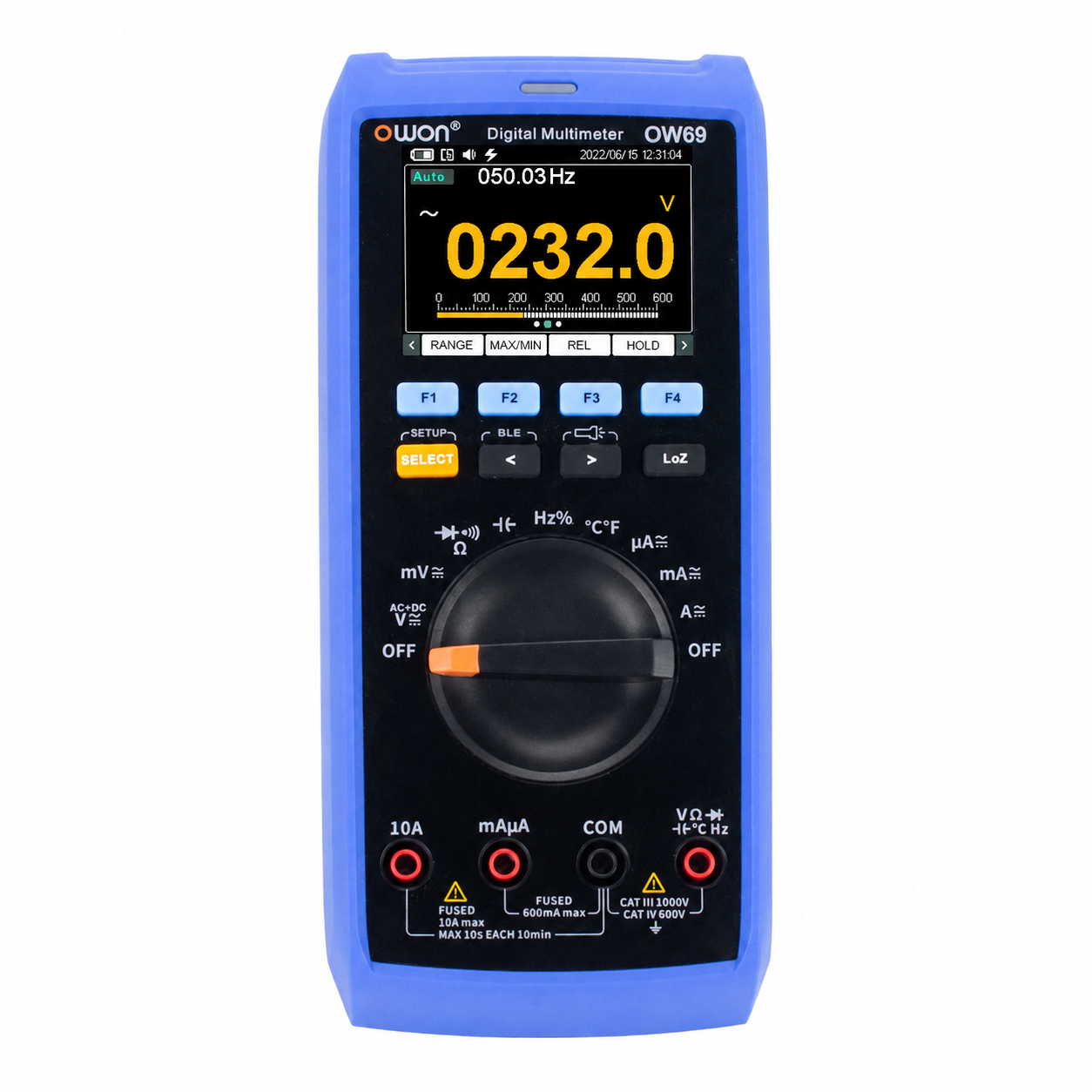

مولتی متر دیجیتال صنعتی اوون مدل OWON OW69 برای اندازه‌گیری کمیت‌های الکتریکی روی میز آزمایش و در محیط صنعتی طراحی شده است. نمایشگر رنگی ۶۰۰۰۰ شمارشی، خواندن ولتاژ، جریان و مقاومت را همراه با نمایش اطلاعات تکمیلی ممکن می‌کند. این مدل از اندازه‌گیری مقدار مؤثر واقعی، ولتاژ ترکیبی AC+DC و ورودی کم‌امپدانس LoZ پشتیبانی می‌کند. انتخاب نوع اندازه‌گیری و اتصال صحیح پراب‌ها پیش از شروع آزمون اهمیت دارد.

نمایشگر رنگی OW69 و خواندن نتیجه

نمایشگر ۲٫۸ اینچی دستگاه، مقدار اصلی و اطلاعات ثانویه را با نمودار میله‌ای نشان می‌دهد. دو تم نمایش برای شرایط نوری متفاوت در نظر گرفته شده است. تعداد ۶۰۰۰۰ شمارش به ظرفیت نمایش مربوط است و نباید آن را با دقت مطلق اندازه‌گیری یکسان دانست. برای خواندن درست نتیجه، واحد، رنج و علامت نوع سیگنال را هم بررسی کنید. نرخ خواندن اسمی دستگاه سه بار در ثانیه است.

ولتاژ، جریان و انتخاب اتصال مناسب

حداکثر محدوده ولتاژ AC و DC برابر ۱۰۰۰ ولت و محدوده جریان برابر ۱۰ آمپر است. برای جریان، مولتی متر در مسیر سری مدار قرار می‌گیرد و ورودی مناسب باید انتخاب شود. محدودیت زمان اندازه‌گیری جریان زیاد و مشخصات فیوز را از دفترچه رعایت کنید. اتصال ورودی جریان به دو سر منبع ولتاژ روش اندازه‌گیری ولتاژ نیست. پیش از جابه‌جایی پراب یا تغییر اتصال، مدار را در وضعیت مناسب قرار دهید.

کاربرد True RMS و اندازه‌گیری AC+DC

روش True RMS برای خواندن مقدار مؤثر سیگنال متناوب کاربرد دارد؛ پهنای باند و رنج انتخابی همچنان بر اعتبار نتیجه اثر می‌گذارند. حالت AC+DC برای سیگنالی با مؤلفه ثابت و متناوب معرفی شده است. مقدار آن را بدون توجه به حالت فعال با عدد DC یا AC مقایسه نکنید. هنگام ثبت نتیجه یک منبع تغذیه یا مدار کنترل، نوع سیگنال، رنج و شرایط بار را نیز یادداشت کنید تا نتیجه قابل تفسیر باشد.

ورودی LoZ در OW69 چه کاربردی دارد؟

حالت کم‌امپدانس می‌تواند در بررسی ولتاژهای القایی یا شناور به تشخیص بهتر وضعیت کمک کند. این ورودی نسبت به حالت ولتاژ معمول، بار بیشتری به مدار تحمیل می‌کند و برای هر نقطه از مدار مناسب نیست. در مدارهای حساس یا دارای خروجی ضعیف، اثر بارگذاری را در نظر بگیرید. انتخاب LoZ باید با نوع مدار و راهنمای سازنده هماهنگ باشد؛ تغییر حالت اندازه‌گیری ممکن است عدد خوانده‌شده را تغییر دهد.

مقاومت، خازن، فرکانس و دما

دستگاه مقاومت را تا ۶۰ مگااهم، ظرفیت را تا ۶۰ میلی‌فاراد و فرکانس را تا ۶۰ مگاهرتز پوشش می‌دهد. اندازه‌گیری مقاومت و خازن باید روی مدار بی‌برق و پس از تخلیه مناسب خازن انجام شود. حد بالای فرکانس به دامنه سیگنال ورودی وابسته است و برای همه سیگنال‌های کوچک تضمین نمی‌شود. دمای نوع K در محدوده منفی ۴۰ تا ۱۰۰۰ درجه تعریف شده است؛ تحمل خود پراب دما نیز باید با محل اندازه‌گیری سازگار باشد.

ثبت داده و ابزارهای بررسی تغییرات

امکانات نگه‌داشتن عدد، اندازه‌گیری نسبی، بیشینه و کمینه و ثبت داده برای مقایسه نتیجه‌ها در دسترس‌اند. در اندازه‌گیری نسبی، مرجع انتخاب‌شده از نتیجه کم می‌شود؛ بنابراین نمایش نزدیک صفر الزاماً به معنی نبود ولتاژ یا جریان واقعی نیست. برای دنبال‌کردن تغییرات، شرایط اولیه و واحد هر رکورد را مشخص کنید. ثبت قله با پاسخ یک میلی‌ثانیه نیز معرفی شده است و جای تحلیل کامل شکل موج با اسیلوسکوپ را نمی‌گیرد.

تفاوت OW69 با OW69B

مدل این صفحه OW69 معمولی است. ارتباط بلوتوث به نسخه دارای پسوند B تعلق دارد و نباید صرف وجود راهنمای مشترک خانواده، آن را جزو امکانات این مدل محسوب کرد. هنگام مقایسه قیمت یا انتخاب دستگاه، کد کامل روی بدنه و مشخصات همان نسخه را مبنا بگذارید. همچنین قابلیت‌های ویژه مدل‌های دیگر خانواده را بدون تأیید دفترچه به این دستگاه تعمیم ندهید. این تفکیک برای انتخاب ابزار مناسب و متعلقات سازگار ضروری است.

بدنه و استفاده روزانه

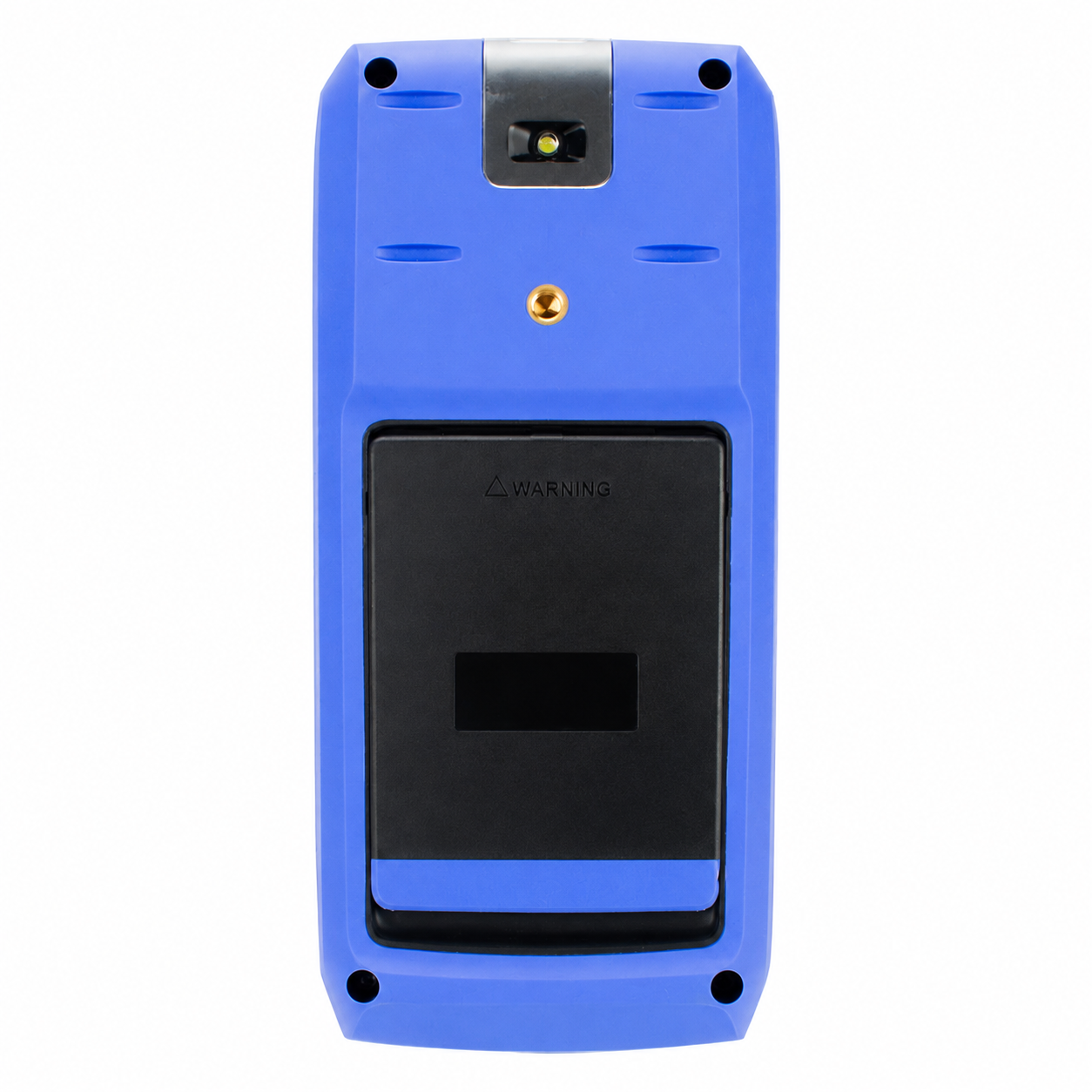

بدنه پوشش محافظ، پایه نگهدارنده و آهن‌ربای داخلی دارد تا استقرار دستگاه در شرایط مختلف آسان‌تر شود. چراغ‌های LED برای مشاهده نقاط کم‌نور در نظر گرفته شده‌اند. دستگاه با سه باتری AAA کار می‌کند و وزن اسمی آن حدود ۴۳۰ گرم است. رده CAT III 1000V و CAT IV 600V باید همراه با رده پراب و شرایط اتصال ارزیابی شود. سلامت کابل، عایق و ورودی‌ها را پیش از استفاده بررسی کنید.

جدول مشخصات فنی OW69

پرسش‌های متداول

آیا OW69 بلوتوث دارد؟

خیر؛ بلوتوث به نسخه OW69B تعلق دارد.

آیا ۶۰۰۰۰ شمارش همان دقت دستگاه است؟

خیر؛ دقت به کمیت، رنج و شرایط اندازه‌گیری وابسته است و در جدول دفترچه مشخص می‌شود.

حد دمای دستگاه برای همه پراب‌ها معتبر است؟

خیر؛ علاوه بر محدوده ورودی دستگاه، تحمل واقعی ترموکوپل و عایق آن نیز باید رعایت شود.

مقایسه و انتخاب مدل

پیش از انتخاب، محدوده کاری مورد نیاز را مشخص کنید و مشخصات همین مدل را با ابزار مورد استفاده در آزمایشگاه مقایسه کنید. بالاتر بودن یک عدد در جدول مشخصات به‌تنهایی به معنی مناسب‌تر بودن دستگاه برای همه کاربردها نیست. نوع اتصال، شرایط اندازه‌گیری، امکانات ثبت داده و شیوه کار روزانه نیز در انتخاب مؤثرند. برای مقایسه می‌توانید مولتی متر دیجیتال اوون مدل OWON OW18C را هم بررسی کنید؛ هر مدل باید با امکانات و محدودیت‌های خودش ارزیابی شود.

قیمت و خرید OW69

قیمت و گزینه گارانتی این محصول در بخش سفارش همین صفحه نمایش داده می‌شود. هنگام خرید، کد کامل OW69 را مبنا قرار دهید و متعلقات مورد نیاز کار خود را جداگانه بررسی کنید. اگر ابزار قرار است در کنار دستگاه دیگری استفاده شود، سازگاری اتصال و محدوده کاری دو دستگاه اهمیت دارد. برای استفاده منظم، ثبت تنظیمات اولیه و نگهداری دفترچه راهنما در کنار دستگاه، تکرار آزمون و بازبینی نتیجه را آسان‌تر می‌کند.
