منبع تغذیه برنامه‌پذیر اوون مدل OWON OWH67012-80 توان 1200 وات با خروجی DC تا ۸۰ ولت و برنامه‌ریزی LIST برای آزمون مدار عرضه می‌شود.

معرفی OWH67012-80 و محدوده خروجی

این منبع تغذیه تک‌کاناله برای تأمین ولتاژ مستقیم قابل تنظیم در آزمایشگاه و میز آزمون طراحی شده است. بازه ولتاژ صفر تا ۸۰ ولت، بازه جریان صفر تا ۳۰ آمپر و سقف توان ۱۲۰۰ وات دارد. هنگام انتخاب، هر سه مقدار را هم‌زمان بررسی کنید؛ دستگاه در تمام ولتاژها جریان ۳۰ آمپر تحویل نمی‌دهد. این صفحه مربوط به کد کامل OWH67012-80 است. نسخه‌های ۱۵۰ و ۳۰۰ ولتی همین خانواده بازه جریان متفاوتی دارند و انتخاب آن‌ها باید بر اساس نیاز بار انجام شود.

محدودیت توان ۱۲۰۰ وات در OWH67012-80

توان خروجی از حاصل‌ضرب ولتاژ و جریان به دست می‌آید. دریافت هم‌زمان ۸۰ ولت و ۳۰ آمپر به ۲۴۰۰ وات نیاز دارد و از سقف ۱۲۰۰ وات این دستگاه بیشتر است. در ولتاژ ۸۰ ولت، حد توان جریان را به ۱۵ آمپر محدود می‌کند؛ در ولتاژ پایین‌تر نیز سقف جریان ۳۰ آمپر برقرار است. این محاسبه برای توضیح محدوده کاری است و جای منحنی خروجی و شرایط مجاز سازنده را نمی‌گیرد. برای توضیح عمومی رابطه ولتاژ، جریان و توان، مقاله توان الکتریکی در ویکی‌پدیا را ببینید.

تنظیم ولتاژ، جریان و انتخاب CV یا CC

رزولوشن تنظیم دستگاه ۱۰ میلی‌ولت و یک میلی‌آمپر است. رزولوشن بازخوانی ولتاژ یک میلی‌ولت اعلام شده؛ این اعداد بیانگر کوچک‌ترین گام نمایش یا تنظیم هستند و نباید با دقت اندازه‌گیری یکسان فرض شوند. انتخاب اولویت CV یا CC و امکان تنظیم زمان افزایش و کاهش خروجی، برای هماهنگ‌کردن رفتار منبع با بار به کار می‌رود. پیش از روشن‌کردن خروجی، محدودیت جریان و تنظیم ولتاژ را متناسب با مدار انتخاب کنید. برای مقایسه نتایج، حالت کاری و محدودیت‌های انتخاب‌شده را همراه مقدار خروجی ثبت کنید.

اجرای توالی آزمون با LIST

پشتیبانی از برنامه خروجی تا ۱۰۰ گام، امکان اجرای توالی مشخصی از شرایط تغذیه را فراهم می‌کند. در یک آزمون تکراری می‌توان مراحل را مطابق راهنمای دستگاه تعریف کرد و رفتار بار را در طول توالی بررسی کرد. پیش از اجرای برنامه روی قطعه اصلی، ترتیب گام‌ها و مقادیر آن‌ها را بازبینی کنید. تکرارپذیری آزمون تنها به ذخیره برنامه وابسته نیست؛ کابل، بار، شرایط محیط و روش ثبت نتیجه نیز باید یکسان باشند. به‌کارگیری نام مشخص برای هر برنامه کمک می‌کند داده‌های ثبت‌شده به تنظیمات همان آزمون مرتبط بمانند.

رابط‌ها و آپشن‌های OWH67012-80

رابط‌های استاندارد این سری شامل USB، RS485، CAN و DB25 هستند و فرمان‌های SCPI برای کنترل از راه دور پشتیبانی می‌شوند. درگاه LAN با کد OWH67-L و شبیه‌ساز پنل خورشیدی با کد OWH67-S به‌صورت آپشن معرفی شده‌اند. قیمت این صفحه برای نسخه پایه است؛ امکانات اختیاری به‌عنوان اقلام همراه آن منظور نشده‌اند. مدل OWH67012-80L موجود در عصرتولز پسوند L و رابط LAN را در مشخصات فروش خود دارد. این صفحه نسخه پایه را عرضه می‌کند و آپشن شبکه یا شبیه‌ساز خورشیدی در قیمت آن منظور نشده است.

نمایشگر و استقرار روی میز آزمون

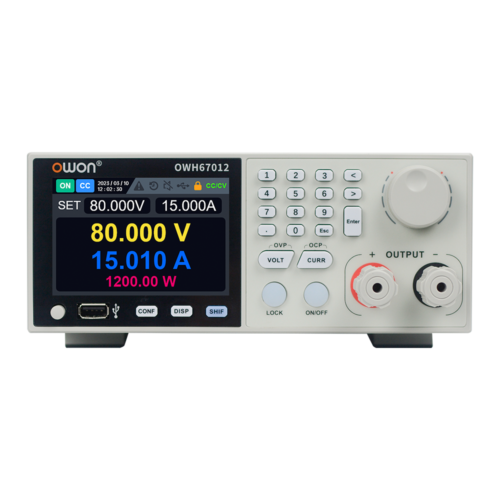

نمایشگر رنگی ۳٫۹ اینچی برای مشاهده وضعیت خروجی و کار با تنظیمات دستگاه استفاده می‌شود. ابعاد اعلام‌شده برای این خانواده توان، ۲۱۴٫۶ میلی‌متر عرض، ۸۸ میلی‌متر ارتفاع و ۴۵۳ میلی‌متر عمق است. هنگام اختصاص فضای میز یا رک، طول کابل‌ها و فضای مورد نیاز گردش هوا را نیز لحاظ کنید. پیش از نصب در مجموعه آزمون، روش مهار دستگاه و مسیر خروج کابل‌های توان را با شرایط محل تطبیق دهید. تصویر این صفحه نمای رسمی خانواده OWH67012 است؛ مقادیر نمونه روی نمایشگر، حداکثر ولتاژ و جریان مدل سفارش‌شده نیستند.

کاربرد در توسعه و آزمون مدار

یک منبع تغذیه قابل تنظیم برای بررسی رفتار مدار در شرایط ورودی مختلف به کار می‌رود. برای انتخاب OWH67012-80، ابتدا ولتاژ مورد نیاز، جریان پیوسته، جریان راه‌اندازی و توان مصرفی بار را مشخص کنید. اگر قطعه در لحظه راه‌اندازی جریان بیشتری می‌کشد، این رفتار را در برنامه آزمون لحاظ کنید. تغذیه باتری یا مدار دارای امکان بازگشت انرژی نیز نیازمند بررسی شرایط مجاز اتصال است. برای مقایسه مدل‌ها، دستگاهی را انتخاب کنید که محدوده واقعی آزمون را پوشش دهد؛ بزرگ‌تر بودن یک عدد به‌تنهایی معیار کافی نیست.

راهنمای خرید و مرجع مشخصات

کد کامل مدل، توان، محدوده خروجی و آپشن‌های مورد نیاز را پیش از سفارش تطبیق دهید. برای آزمون کنترل‌شده باید حدود حفاظتی و شرایط کار طبق راهنمای دستگاه تنظیم شوند. وجود مدار تخلیه داخلی به معنی بی‌نیازی از بررسی وضعیت خروجی پیش از تغییر اتصال نیست. اطلاعات تفصیلی دقت، ریپل و شرایط آزمون آن‌ها در صفحه رسمی سری OWH67 در سایت OWON آمده است. قیمت این صفحه مربوط به یک دستگاه تک‌کاناله OWH67012-80 با توان نامی ۱۲۰۰ وات است و کابل‌ها یا آپشن‌های اضافه باید بر اساس نیاز سفارش مشخص شوند.

مشخصات فنی OWH67012-80

پرسش‌های متداول

آیا ۸۰ ولت و ۳۰ آمپر هم‌زمان قابل دریافت است؟

خیر؛ حاصل‌ضرب ولتاژ و جریان باید در سقف توان ۱۲۰۰ وات باقی بماند.

آیا LAN و شبیه‌ساز خورشیدی همراه دستگاه هستند؟

این امکانات آپشن جداگانه‌اند و در نسخه پایه این صفحه منظور نشده‌اند.

برای بررسی گزینه‌های دیگر، دسته منبع تغذیه اوون (OWON) را ببینید. هنگام انتخاب، مشخصات و سازگاری هر محصول را جداگانه تطبیق دهید.
