انبر کف چین میکرو دسته رسانا 125 میلی متری پروسکیت مدل Pro’sKit 1PK-30-E یک ابزار برش ظریف برای مونتاژ و تنظیم قطعات الکترونیکی است؛ صفحه رسمی دقیق مدل، بدنه فولاد پرکربن SK7، طول کلی 125 میلی‌متر، سختی 50±3 HRC برای بدنه و لبه برش، ظرفیت برش سیم مسی تا قطر 1.6 میلی‌متر و دسته رسانا را ثبت می‌کند. طراحی کوچک برای دسترسی روی بردهای پرتراکم ساخته شده است. دو تصویر رسمی exact-model انتخاب شده‌اند؛ تصویر شاخص 700×700، مربع و سفید است و تصویر رسمی بسته‌بندی 1200×1600 در گالری و داخل متن استفاده می‌شود.

کاربری اصلی 1PK-30-E چیست؟

سازنده این مدل را برای عملیات مونتاژ ظریف و تنظیم روی مدارهای الکترونیکی معرفی می‌کند. ابعاد جمع‌وجور و فک کوتاه کمک می‌کند ابزار میان قطعات نزدیک به هم روی PCB حرکت کند و سیم مسی نازک یا پایه قطعه در محل قابل‌دید برش بخورد. عبارت Micro Cutting PlierW/Conductive Handle به یک کف‌چین میکرو دارای دسته رسانا و دسته رسانا اشاره دارد، نه کابل‌بر عمومی یا سیم‌چین قدرتی. ظرفیت رسمی فقط برای مس با قطر حداکثر 1.6 میلی‌متر ثبت شده است. سیم فولادی، فنری، کابل چندلایه ضخیم یا ماده‌ای که جنس آن معلوم نیست نباید صرفاً به دلیل جا شدن میان تیغه‌ها بریده شود.

فولاد SK7 و سختی ثبت‌شده

جدول رسمی جنس بدنه را SK7 و سختی بدنه و لبه را هر دو 50±3 HRC اعلام می‌کند. این داده مشخصه مدل است و به معنی مجاز بودن برش هر ماده سخت نیست. فولاد ابزار برای حفظ هندسه تیغه و پایداری در کار دقیق انتخاب شده، اما ضربه جانبی، پیچاندن فک داخل سیم، فشار بیش از ظرفیت یا افتادن روی سطح سخت می‌تواند هم‌راستایی لبه‌ها را تغییر دهد. پیش از هر کار، دهانه در نور مناسب بسته می‌شود تا تماس دو لبه، نبود لب‌پریدگی و حرکت نرم مفصل بررسی شود.

ظرفیت برش مس تا قطر 1.6 میلی‌متر

حد اعلام‌شده Ø1.6mm برای سیم مسی است. قطر باید در بخش سالم و بدون پوشش ضخیم اندازه‌گیری شود و جنس هادی نیز مشخص باشد. اگر سیم روکش‌دار است، ظرفیت ابزار بر اساس هادی مسی سنجیده می‌شود؛ بااین‌حال روکش بسیار سخت یا چندلایه می‌تواند بار اضافی ایجاد کند. سیم نزدیک محور مفصل و در بخش مناسب تیغه قرار می‌گیرد تا نیروی دست کمتر و کنترل بیشتر باشد. فشار باید پیوسته و مستقیم اعمال شود. استفاده از حرکت پیچشی، کشیدن سیم هنگام بسته شدن فک یا چندبار جویدن یک نقطه عمر لبه را کاهش می‌دهد.

دسته رسانا چه معنایی دارد؟

صفحه رسمی عبارت Conductive Handle را ثبت کرده است. دسته رسانا برای مدیریت کنترل‌شده بار الکتریکی در محیط کاری مناسب طراحی شده، اما خودبه‌خود معادل ابزار عایق برق، VDE یا مجوز کار روی مدار زنده نیست. هنگام کار روی تجهیزات الکتریکی باید منبع انرژی طبق دستورالعمل دستگاه قطع و نبود ولتاژ با روش معتبر تأیید شود. اگر پروژه الزام ESD مشخص دارد، مقاومت مسیر، اتصال زمین، مچ‌بند و سطح کار باید مطابق طرح کنترل ESD همان مجموعه انتخاب شوند؛ صفحه محصول عدد مقاومت یا استاندارد ESD مستقلی برای این دسته منتشر نکرده است.

مزیت طول 125 میلی‌متر در برد پرتراکم

طول کلی 125 میلی‌متر تعادل میان کنترل انگشت و دسترسی به ناحیه شلوغ برد ایجاد می‌کند. کاربر می‌تواند فک را نزدیک پایه قطعه قرار دهد و با دید مستقیم محل برش را کنترل کند. این اندازه برای کار ظریف مناسب است، نه برای افزایش اهرم. برد باید ثابت باشد و دست دیگر در مسیر خروج قطعه بریده‌شده قرار نگیرد. در ناحیه‌ای که قطعات بلند یا بدنه حساس کنار فک هستند، حرکت باز و بسته ابزار پیش از اعمال فشار تمرین می‌شود تا بدنه انبر با قطعه مجاور برخورد نکند.

روش صحیح برش روی PCB

ابتدا مدار بی‌انرژی، تمیز و ثابت می‌شود. محل برش و سمت جداشونده پایه مشخص خواهد شد تا قطعه رهاشده به چشم یا بخش دیگری از برد پرتاب نشود. فک از روبه‌رو و بدون زاویه جانبی روی سیم مسی قرار می‌گیرد. قسمت موردنظر تا حد ممکن به محور تیغه نزدیک می‌شود، بدون آنکه بدنه ابزار به لحیم یا قطعه مجاور فشار بیاورد. دسته‌ها با فشار یکنواخت بسته می‌شوند. پس از برش، ابزار بدون پیچاندن از محل دور و سطح مقطع بررسی می‌شود. اگر تیغه روی سیم می‌لغزد یا کامل قطع نمی‌کند، ادامه فشار متوقف می‌شود.

جدول مشخصات رسمی Pro’sKit 1PK-30-E

راهنمای تصمیم بر اساس ماده و کار

رسانه‌های مدل‌خاص و تصویر شاخص

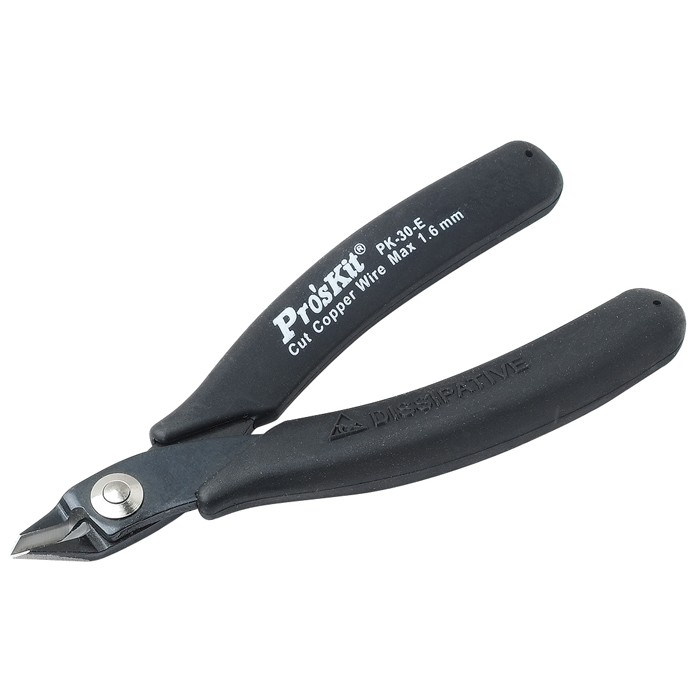

دو فایل رسمی دقیق از مسیر ProductPic/1PK-30-E دریافت شده‌اند. هر سه تصویر رسمی JPEG و 700×700 هستند. تصویر نخست نمای کامل محصول روی پس‌زمینه سفید و شاخص است؛ نمای نزدیک تیغه و تصویر بسته‌بندی در گالری و میان متن استفاده می‌شوند. پس‌زمینه گالری محدودیت سفید ندارد و فقط تصویر شاخص باید سفید و ۱:۱ باشد.

بسته‌بندی و اطلاعات لجستیکی

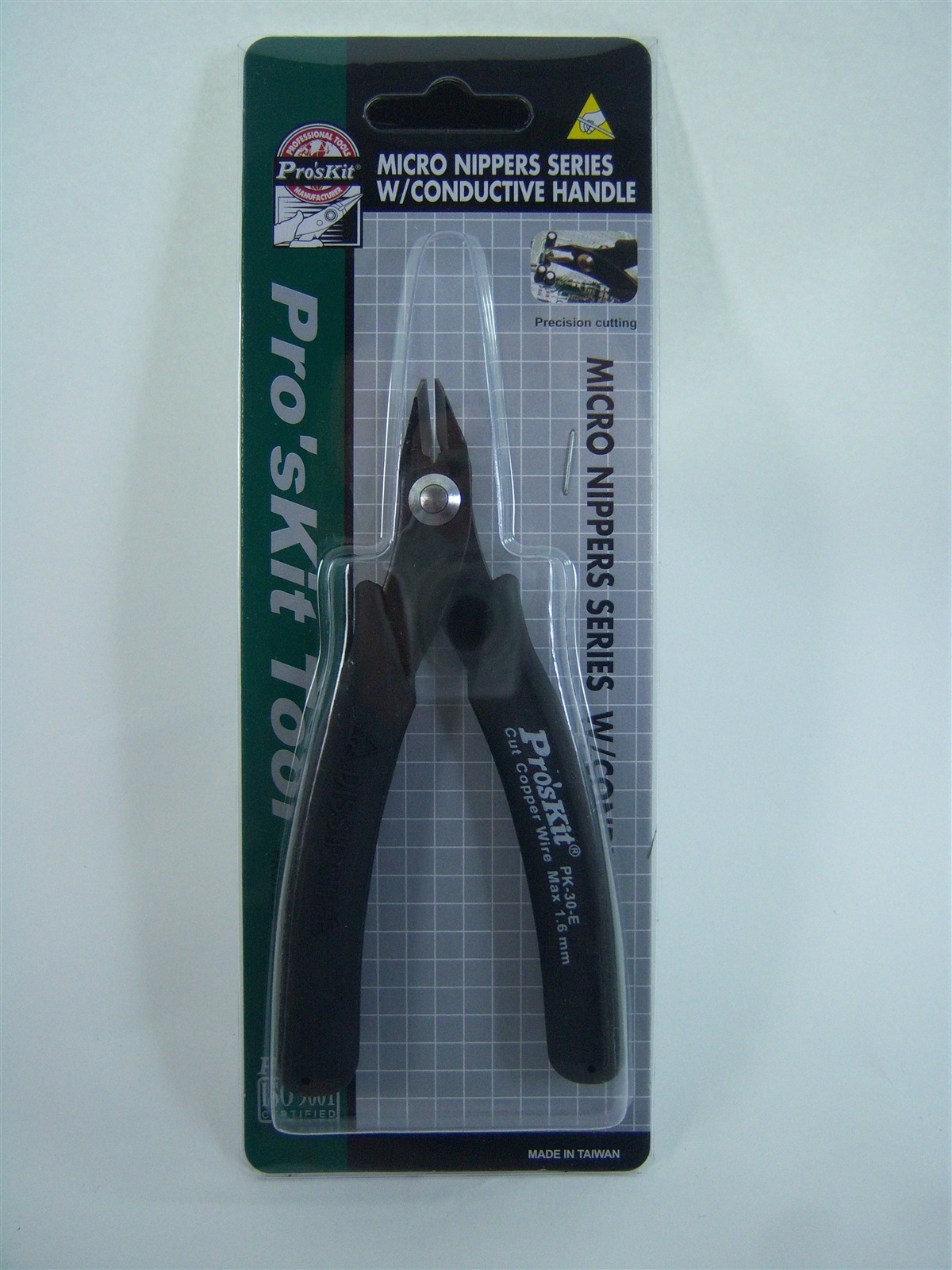

منبع رسمی مبدأ TW، بسته‌بندی Blister Card، تعداد 144 عدد در کارتن، وزن خالص کارتن 12.96 کیلوگرم، وزن ناخالص 16.2 کیلوگرم، حجم 1.87 فوت مکعب، حجم 0.05 مترمکعب و MOQ برابر 144 را ثبت کرده است. این اعداد مربوط به کارتن‌اند و وزن یک انبر نیستند. هنگام تحویل، کد 1PK-30-E، طول 125mm، نوشته روی دسته و فرم فک با تصاویر رسمی تطبیق داده می‌شوند.

مرز هویت و مدل‌های نزدیک

مدل 1PK-30-E فعال است و در منابع رسمی با همین کد کامل و دسته رسانا معرفی شده است. تصاویر و مشخصات صفحه فقط از منبع دقیق همین مدل گرفته شده‌اند و داده‌ای از مدل نزدیک منتقل نشده است. کد کامل باید با مرز حروف و اعداد تطبیق داده شود تا با 1PK-30-E1M، مدل‌های نزدیک یا عبارت‌های مشابه اشتباه نشود. بدنه مشکی، نوشته سفید Pro’sKit و 1PK-30-E، ظرفیت مس 1.6mm و طول 125mm مجموعه نشانه‌های تأیید هویت هستند.

نگهداری و بازرسی دوره‌ای

پس از کار، ذرات سیم از اطراف مفصل و لبه‌ها با روش خشک و ایمن پاک می‌شوند. ابزار در محیط خشک و جدا از اجسام سنگین نگهداری خواهد شد. روی تیغه سنگ‌زنی، سوهان‌کاری یا تیزکاری خودسرانه انجام نمی‌شود، زیرا تماس دو لبه و زاویه برش را تغییر می‌دهد. اگر دسته ترک داشته باشد، مفصل لقی غیرعادی پیدا کند، لبه‌ها جفت نشوند یا برش سیم مسی در محدوده اعلام‌شده دشوار شود، استفاده متوقف و ابزار بررسی می‌شود.

پرسش‌های متداول

آیا این انبر برای سیم فولادی مناسب است؟

خیر؛ ظرفیت رسمی فقط برای مس تا قطر 1.6 میلی‌متر اعلام شده است.

آیا دسته رسانا یعنی ابزار عایق است؟

خیر. رسانا بودن با عایق برق تفاوت دارد و ابزار برای مدار زنده معرفی نشده است.

آیا برای پایه قطعات روی PCB کاربرد دارد؟

بله، کار روی برد پرتراکم و مونتاژ دقیق از کاربردهای رسمی است، به شرط رعایت جنس و قطر.

طول ابزار چقدر است؟

طول کلی ثبت‌شده 125 میلی‌متر است.

جمع‌بندی انتخاب 1PK-30-E

Pro’sKit 1PK-30-E یک کف‌چین میکرو 125 میلی‌متری برای برش کنترل‌شده سیم مسی نازک و پایه قطعات در محیط مونتاژ الکترونیک است. فولاد SK7، سختی رسمی 50±3 HRC، ظرفیت Ø1.6mm و دسته رسانا مهم‌ترین داده‌های انتخاب هستند. اگر کار با سیم فولادی، کابل ضخیم یا مدار برق‌دار در میان است، این مدل انتخاب مناسب آن کار نیست. برای استفاده درست، هویت مدل، جنس و قطر هادی، سلامت لبه‌ها و وضعیت بی‌انرژی مدار باید پیش از هر برش کنترل شود.
