سیم لخت کن دقیق پروسکیت مدل Pro’sKit 1PK-3001E ابزار ظریف و مدل‌خاص برای برداشتن کنترل‌شده روکش سیم جامد در الکترونیک، مونتاژ و تعمیرات دقیق است. صفحه رسمی Pro’sKit این مدل را فعال و قابل عرضه در مناطق Global، Taiwan و China معرفی می‌کند. محدوده رسمی آن AWG 30، 28، 26، 24، 22 و 20 است که در جدول سازنده به قطرهای 0.2، 0.3، 0.4، 0.5، 0.6 و 0.8 میلی‌متر نگاشت شده‌اند. بدنه از فولاد پرکربن SK7 با پوشش اکسید سیاه، دسته از TPR ضدلغزش و طول کلی 156 میلی‌متر است. دو تصویر ProductPic دقیق همین مدل استفاده می‌شوند؛ تصویر شاخص 700×700، سفید و ۱:۱ است و تصویر دوم بدون محدودیت پس‌زمینه در گالری و متن قرار می‌گیرد.

هویت دقیق Pro’sKit 1PK-3001E

کد کامل 1PK-3001E بخشی از هویت کالا است. عدد و پسوند E باید روی ابزار، بسته‌بندی و صفحه رسمی یکسان باشد. مدل نزدیک 1PK-3002E ظاهری مشابه دارد، اما بازه شیارهای آن متفاوت است و تصویر، ظرفیت یا مشخصات آن نباید به این صفحه منتقل شود. در 1PK-3001E اعداد حک‌شده روی فک از AWG 30 تا 20 و قطر 0.2 تا 0.8 میلی‌متر هستند. هر تطبیق موجودی یا تحویل باید با مرز کامل کد مدل انجام شود تا عبارت مشابه یا مدل خانواده، محصول حاضر تلقی نشود.

محدوده لخت‌کاری AWG 30 تا 20

این ابزار شش شیار دقیق برای سیم جامد دارد: AWG 30، 28، 26، 24، 22 و 20. مقادیر متریک رسمی به‌ترتیب 0.2، 0.3، 0.4، 0.5، 0.6 و 0.8 میلی‌متر هستند. این اعداد قطرند و نباید با سطح مقطع میلی‌مترمربع اشتباه شوند. انتخاب شیار باید با اندازه واقعی هادی و ضخامت عایق سازگار باشد. شیار بزرگ ممکن است روکش را کامل جدا نکند و شیار کوچک می‌تواند روی مس خط بیندازد یا رشته را ضعیف کند. پیش از کار اصلی، آزمایش روی تکه‌ای از همان سیم بهترین کنترل است.

بدنه SK7 و پوشش اکسید سیاه

سازنده بدنه را از فولاد پرکربن SK7 با عملیات حرارتی و سختی 50±3 HRC معرفی می‌کند. پوشش black oxide برای کمک به مقاومت در برابر زنگ‌زدگی روی سطح فلزی قرار گرفته است. این پوشش جایگزین نگهداری خشک نیست؛ ابزار پس از کار باید از رطوبت، فلاکس و ذرات روکش پاک شود. سختی اعلام‌شده به معنی مجاز بودن قطع سیم فولادی، فنر یا پیچ نیست. هر ماده خارج از کاربرد رسمی می‌تواند لبه برش یا شیارهای کالیبره را آسیب بزند و دقت لخت‌کاری را کاهش دهد.

دسته رسانا و مقاومت سطحی

صفحه رسمی برای دسته رسانا مقاومت 10^3 تا 10^6 اهم را ثبت می‌کند. این ویژگی برای مدیریت بار الکتریکی در کار الکترونیک طراحی شده است، اما به معنی عایق بودن ابزار یا مجوز کار روی مدار برق‌دار نیست. عبارت conductive دقیقاً مخالف برداشت «دسته عایق VDE» است. پیش از تماس با سیم یا برد، منبع انرژی قطع و نبود ولتاژ با روش معتبر تأیید می‌شود. در محیط ESD نیز خود ابزار به‌تنهایی کافی نیست و سطح کار، اتصال زمین، مچ‌بند و دستورالعمل کنترل الکتریسیته ساکن باید به‌صورت یک سیستم کامل اجرا شوند.

دسته TPR ضدلغزش و کنترل دست

روکش TPR برای تماس مطمئن‌تر و راحتی دست در کار تکراری انتخاب شده است. سطح ضدلغزش به کنترل فشار کمک می‌کند، ولی نباید با روغن یا حلال ناسازگار آلوده شود. هنگام لخت‌کردن، دسته‌ها با فشار یکنواخت و در امتداد حرکت فک بسته می‌شوند. پیچاندن ابزار حول سیم یا کشیدن جانبی در حالی که شیار بسته است، احتمال خراش هادی را افزایش می‌دهد. اگر دست خیس یا آلوده باشد، ابتدا ابزار و دست تمیز و خشک می‌شوند. ترک، بریدگی یا شل شدن روکش دسته نشانه توقف استفاده و بررسی ابزار است.

ماشین‌کاری CNC و دقت شیارها

Pro’sKit اعلام می‌کند بخش لخت‌کاری با فرایند CNC ساخته می‌شود تا اندازه شیارها کنترل شود. با این حال نتیجه نهایی به تطبیق صحیح سیم، وضعیت لبه و روش کار وابسته است. سیم باید عمود بر شیار قرار گیرد و فقط به‌اندازه طول موردنیاز داخل فک باشد. پس از بستن، روکش با حرکت مستقیم جدا می‌شود. اگر مس کشیده، تخت یا خط‌دار شد، شیار یا روش انتخاب‌شده درست نیست. ابزار نباید با سوهان، سنگ یا مته دست‌کاری شود، زیرا تغییر جزئی هندسه، اندازه کالیبره شیار را از بین می‌برد.

قابلیت برش و مرز استفاده

صفحه رسمی وجود cutting function را تأیید می‌کند. این بخش برای سیم مناسب در محدوده کار ظریف است، نه کابل قدرت، سیم فولادی یا مواد ناشناخته. پیش از برش، جنس هادی و قطر آن مشخص می‌شود و انتهای آزاد مهار خواهد شد تا به چشم یا برد پرتاب نشود. سیم نزدیک بخش مؤثر لبه و با دید مستقیم قرار می‌گیرد. اگر برای قطع نیاز به فشار غیرعادی، دو دست یا حرکت پیچشی باشد، عملیات متوقف می‌شود. ابزار بزرگ‌تر یا کابل‌بر اختصاصی باید بر اساس جنس و قطر انتخاب شود.

قفل ایمنی و فنر بازشونده

قفل ایمنی برای نگهداری جمع‌وجور ابزار ثبت شده است. پس از پایان کار و پاک‌سازی، فک‌ها بسته و قفل می‌شوند تا لبه با اجسام دیگر تماس نداشته باشد. فنر، دسته‌ها را برای چرخه بعدی باز می‌کند و فشار تکراری دست را کاهش می‌دهد. قفل فقط در حالت بدون بار جابه‌جا می‌شود و نباید برای آزاد کردن فک گیرکرده با فشار زیاد استفاده شود. اگر فنر کج، شکسته یا خارج از محور شد، استفاده ادامه پیدا نمی‌کند. ابزار قفل‌شده نیز باید دور از دسترس کودک و داخل محفظه خشک نگهداری شود.

روش صحیح لخت‌کردن سیم

ابتدا مدار بی‌انرژی و سیم از هر دو سمت مهار می‌شود. اندازه AWG یا قطر با مشخصات کابل تعیین خواهد شد. شیار متناظر انتخاب و طول روکش موردنیاز علامت‌گذاری می‌شود. سیم بدون زاویه داخل شیار قرار می‌گیرد، دسته‌ها یکنواخت بسته و روکش در امتداد محور هادی جدا می‌شود. سپس مس زیر نور مناسب از همه جهت بررسی می‌گردد. نبود خراش، کاهش قطر یا قطع رشته معیار پذیرش است. در تولید تکراری، نخستین نمونه و نمونه‌های دوره‌ای دوباره کنترل می‌شوند تا سایش شیار یا تغییر عایق نادیده نماند.

جدول مشخصات رسمی Pro’sKit 1PK-3001E

راهنمای انتخاب شیار

کاربرد در الکترونیک و بردهای دقیق

ابزار برای سیم‌های ظریف در تولید الکترونیک، تعمیر رایانه و لپ‌تاپ، تعمیر تلفن، شبکه و مونتاژ معرفی شده است. طول 156 میلی‌متر فضای کافی برای کنترل دست فراهم می‌کند و شیارهای متعدد امکان انتخاب دقیق‌تر را می‌دهند. برد باید ثابت و محل کار روشن باشد. روکش جداشده و ذرات سیم از سطح برد جمع می‌شوند تا اتصال ناخواسته ایجاد نکنند. در کابل‌های چندرشته بسیار ظریف یا عایق ویژه، صرف قرار گرفتن قطر در بازه کافی نیست؛ نمونه آزمایشی و دستور سازنده کابل همچنان معیار تصمیم هستند.

اطلاعات بسته‌بندی و لجستیک

بسته‌بندی رسمی Blister Card و مبدأ ارسال TW است. سازنده تعداد 144 عدد در کارتن، وزن خالص 18.72 کیلوگرم، وزن ناخالص 20.5 کیلوگرم، حجم 1.87 فوت مکعب، حجم 0.05 مترمکعب و حداقل سفارش 144 عدد را ثبت می‌کند. این وزن‌ها مربوط به کارتن کامل‌اند و نباید وزن یک ابزار تلقی شوند. هنگام تحویل، مدل روی دسته و بسته، شش شیار AWG 30 تا 20، طول کلی و تصویر رسمی تطبیق داده می‌شوند. بسته آسیب‌دیده یا کد متفاوت نیازمند توقف پذیرش است.

رسانه رسمی و سیاست تصویر

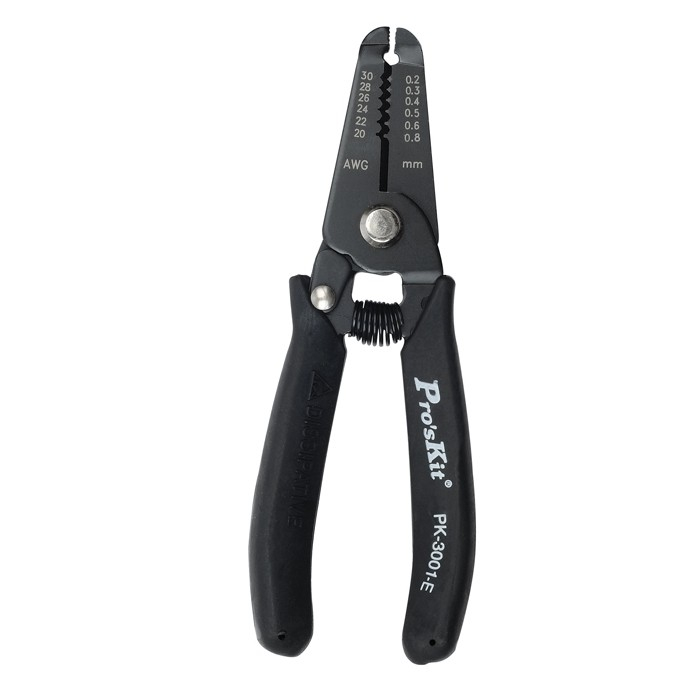

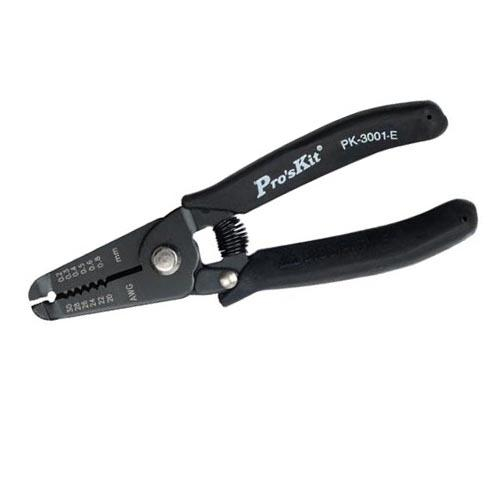

فقط دو فایل ProductPic درج‌شده در رکورد رسمی دقیق 1PK-3001E برای گالری انتخاب شده‌اند. فایل نخست 700×700 با حاشیه سفید گسترده است و به‌عنوان تصویر شاخص قرار می‌گیرد. فایل دوم 500×500 نمای باز همین ابزار و برای گالری و متن مناسب است. تصاویر MallPic این خانواده بعضاً 1PK-3002E یا هر دو مدل را نشان می‌دهند؛ برای جلوگیری از اختلاط هویت در گالری این محصول استفاده نشده‌اند. الزام سفید و ۱:۱ فقط برای تصویر شاخص است و گالری در صورت exact-model بودن محدودیت پس‌زمینه یا نسبت ندارد.

نگهداری و بازرسی دوره‌ای

پس از هر نوبت، شیارها و لبه برش با روش خشک و ایمن تمیز می‌شوند. ماده ساینده، سنگ‌زنی یا تیزکاری دستی مجاز نیست. حرکت مفصل، برگشت فنر، عملکرد قفل، هم‌راستایی فک و سلامت دسته بررسی خواهد شد. ابزار در حالت قفل، محیط خشک و جدا از ابزار سنگین نگهداری می‌شود. اگر شیار لب‌پر شده، فک کامل جفت نمی‌شود، فنر گیر دارد یا سیم در شیار درست خراش می‌بیند، استفاده متوقف خواهد شد. ادامه کار با ابزار معیوب می‌تواند عیب پنهان در هادی بسازد که بعداً در خم یا اتصال قطع شود.

پرسش‌های متداول

آیا 1PK-3001E برای سیم افشان مناسب است؟

منبع رسمی کاربرد اصلی را برای solid wire اعلام می‌کند؛ برای سیم افشان باید مدل و بازه‌ای انتخاب شود که سازنده صریحاً پشتیبانی کرده باشد.

آیا دسته رسانا برای برق‌کاری زنده ایمن است؟

خیر. دسته رسانا عایق VDE نیست و کار باید روی مدار بی‌انرژی انجام شود.

بازه دقیق ابزار چیست؟

AWG 30، 28، 26، 24، 22 و 20 برابر قطرهای 0.2 تا 0.8 میلی‌متر در شش گام رسمی است.

تفاوت آن با 1PK-3002E چیست؟

مدل 3002E بازه بزرگ‌تری دارد و هویت مستقلی است؛ مشخصات و تصاویر آن در این صفحه استفاده نمی‌شوند.

جمع‌بندی انتخاب 1PK-3001E

Pro’sKit 1PK-3001E برای کاربری مناسب است که سیم‌لخت‌کن دقیق 156 میلی‌متری با شیارهای AWG 30 تا 20، بدنه SK7، دسته TPR رسانا، قفل ایمنی، فنر بازشونده و قابلیت برش می‌خواهد. معیار اصلی انتخاب، تطبیق سیم جامد با یکی از شش اندازه رسمی و کنترل سلامت هادی پس از لخت‌کردن است. این ابزار عایق برق نیست و برای مواد خارج از بازه یا مدل‌های خانواده نباید با فرض شباهت استفاده شود. هویت کامل مدل، تصویر رسمی، اندازه شیار و وضعیت بی‌انرژی مدار چهار کنترل پیش از شروع کار هستند.
