قالب پرس کانکتور سری N و کابل RG8 و RG11 پروسکیت مدل Pro’sKit 1PK-3003D6 ماتریس تعویض‌پذیر رسمی برای کانکتورهای سری N و کابل‌های کواکسیال RG8 و RG11 است. صفحه رسمی Pro’sKit کد کامل 1PK-3003D6 را فعال و قابل عرضه معرفی می‌کند. قالب از فولاد آلیاژی AISI 4140 ساخته شده و سازنده فرایند ریخته‌گری دقیق با موم‌زدایی را برای دستیابی به ابعاد کنترل‌شده ثبت کرده است. مشخصات مدل‌خاص این نسخه عبارت‌اند از: HEX .080، .100 و .429 اینچ؛ معادل 2.03، 2.54 و 10.90 میلی‌متر. این قطعه یک انبر کامل نیست و برای کار باید روی یکی از فریم‌های رسمی CP-371، CP-336F یا 1PK-3003F نصب شود.

هویت دقیق 1PK-3003D6

پسوند عددی انتهای مدل بخشی از هویت کالا است. اعضای خانواده 1PK-3003D برای کاربردهای متفاوتی مانند سرسیم، سوکت شبکه، سوکت تلفن یا کابل کواکسیال ساخته شده‌اند. شباهت فرم فلزی یا فریم مشترک به معنی یکسان بودن شیارها نیست. کد 1PK-3003D6 باید روی قالب، بسته‌بندی و رکورد رسمی یکسان باشد. تصویر، ظرفیت و کاربرد مدل دیگری حتی اگر ظاهر نزدیک داشته باشد به این صفحه منتقل نمی‌شود. این روش از پرس ناقص، آسیب کانکتور و ثبت کالای تکراری جلوگیری می‌کند.

کاربرد مدل‌خاص

کاربرد رسمی این نسخه کانکتورهای سری N و کابل‌های کواکسیال RG8 و RG11 است. پیش از کار، نام کانکتور یا سرسیم، ساختار کابل و اندازه واقعی با همین عبارت رسمی تطبیق داده می‌شود. رنگ، ظاهر یا نام عمومی اتصال به‌تنهایی معیار کافی نیست. اگر قطعه مصرفی استاندارد یا ابعادی خارج از مشخصات 1PK-3003D6 دارد، قالب متناظر دیگری باید انتخاب شود. آزمون روی یک نمونه اضافی پیش از شروع سری اصلی، هزینه خطای انتخاب دهانه را به‌طور محسوسی کاهش می‌دهد.

جنس AISI 4140 و ساخت دقیق

فولاد آلیاژی AISI 4140 برای تحمل فشار تکراری و حفظ هندسه دهانه انتخاب شده است. منبع رسمی همچنین dewaxing casting را ذکر می‌کند؛ این فرایند ریخته‌گری دقیق برای کنترل شکل قطعه به کار می‌رود. این مشخصات به معنی مجاز بودن استفاده نامحدود نیست. جسم سخت نامتناسب، کانکتور بزرگ‌تر از بازه یا نصب کج می‌تواند سطح قالب را تغییر دهد. قالب نباید با سوهان، سنگ یا مته اصلاح شود، زیرا تغییر کوچک در پروفیل، نتیجه پرس را از حالت تعریف‌شده خارج می‌کند.

ظرفیت و اندازه رسمی

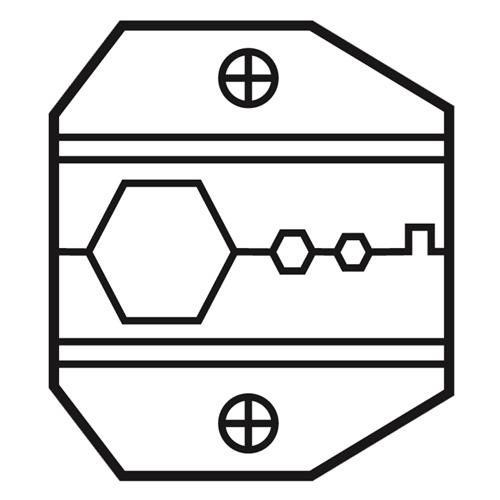

HEX .080، .100 و .429 اینچ؛ معادل 2.03، 2.54 و 10.90 میلی‌متر. این رشته باید دقیقاً مطابق واحد نوشته‌شده خوانده شود. اندازه‌های اینچی یا میلی‌متری در مدل‌های کواکسیال قطر دهانه شش‌گوش را توصیف می‌کنند؛ AWG و میلی‌مترمربع در قالب‌های سرسیم به ظرفیت هادی مربوط‌اند؛ و در سوکت‌های ماژولار، تعداد موقعیت و کنتاکت معیار هویت است. تبدیل واحد یا تعمیم ظرفیت بدون منبع رسمی مجاز نیست. اگر کابل یا کانکتور فقط با نام تجاری معرفی شده، دیتاشیت همان قطعه برای کنترل ابعاد لازم است.

فریم‌های سازگار

Pro’sKit سه فریم CP-371، CP-336F و 1PK-3003F را برای این خانواده اعلام می‌کند. کد کامل فریم موجود پیش از نصب خوانده می‌شود. شباهت ظاهری فریم دیگر دلیل سازگاری نیست؛ محل نشستن، پین‌ها، جهت قالب و مکانیزم قفل باید یکسان باشند. هنگام نصب، فریم بدون بار و کاملاً باز است. نیمه‌های قالب در جهت درست قرار می‌گیرند و نگهدارنده بدون ضربه بسته می‌شود. چند چرخه آرام بدون قطعه، هم‌راستایی و بازگشت آزاد را تأیید می‌کند.

آماده‌سازی قطعه مصرفی

برای کانکتور کواکسیال، طول لخت‌کاری لایه‌ها، وضعیت شیلد و محل قرارگیری فرول باید مطابق دستور کانکتور باشد. برای سرسیم، سطح مقطع هادی، طول لخت‌کاری و نوع عایق کنترل می‌شود. برای سوکت ماژولار، ترتیب رشته‌ها، تعداد موقعیت و شکل بدنه بررسی خواهد شد. قطعه ترک‌خورده، کج یا دارای آلودگی کنار گذاشته می‌شود. قالب برای جبران آماده‌سازی نادرست طراحی نشده است و فشار بیشتر نمی‌تواند کابل یا کانکتور اشتباه را به اتصال قابل اعتماد تبدیل کند.

اجرای پرس

قطعه در دهانه متناظر و در جهت تعریف‌شده قرار می‌گیرد. کابل یا سیم بدون پیچش و تا عمق لازم وارد می‌شود. فریم با فشار یکنواخت تا پایان چرخه بسته خواهد شد. در مکانیزم جغجغه‌ای، رها کردن قبل از تکمیل چرخه می‌تواند پرس ناقص ایجاد کند. افزودن لوله به دسته، ضربه‌زدن یا قرار دادن فریم در گیره مجاز نیست. اگر نیروی غیرعادی لازم شد، عملیات متوقف و اندازه، نصب قالب و قطعه مصرفی دوباره بررسی می‌شوند.

کنترل کیفیت اتصال

پس از پرس، فرورفتگی‌ها باید یکنواخت و بدون ترک، شکست یا جابه‌جایی باشند. در کابل کواکسیال، اتصال فرول، سلامت دی‌الکتریک و پیوستگی بررسی می‌شود. در سوکت شبکه یا تلفن، تماس تیغه‌ها و مهار کابل کنترل خواهد شد. در سرسیم، قرارگیری هادی و روکش، آزمون کشش و نبود رشته آزاد اهمیت دارد. مقدار پذیرش باید از استاندارد پروژه یا سازنده کانکتور گرفته شود؛ این صفحه نیروی کشش یا حد الکتریکی جدیدی اختراع نمی‌کند.

جدول مشخصات رسمی

جدول کنترل پیش از پرس

بسته‌بندی و تحویل

بسته‌بندی تکی رسمی Blister Card است. اطلاعات حمل کارتن در صفحه رسمی برای مدیریت سفارش عمده ثبت شده و نباید وزن کارتن به‌عنوان وزن یک قالب تفسیر شود. هنگام تحویل، کد مدل، تصویر، نوشته روی قطعه و سلامت بسته بررسی می‌شوند. اگر بسته باز شده، قالب زنگ‌زده یا کد روی قطعه با 1PK-3003D6 متفاوت باشد، پذیرش متوقف خواهد شد. نگهداری جداگانه و برچسب‌گذاری کامل D-number احتمال جابه‌جایی اعضای خانواده را کم می‌کند.

نگهداری و بازرسی

پس از کار، ذرات فلزی، روکش یا غبار از دهانه‌ها با ابزار نرم پاک می‌شوند. قالب در محیط خشک و جدا از ابزار سنگین نگهداری خواهد شد. ترک، لب‌پریدگی، پلیسه، زنگ‌زدگی و سایش نامتقارن نشانه توقف استفاده‌اند. روغن یا ماده محافظ نباید سطح تماس کانکتور را آلوده کند. اگر فریم با قالب خالی گیر می‌کند یا دو نیمه کامل هم‌راستا نیستند، فشار افزایش داده نمی‌شود و قطعات برای آسیب یا نصب اشتباه بررسی می‌شوند.

ایمنی

قالب و فریم عایق برق نیستند. کابل و مدار پیش از آماده‌سازی بی‌انرژی می‌شوند. انگشت از ناحیه بسته‌شدن دور می‌ماند و عینک محافظ در محیط کارگاهی استفاده خواهد شد. این ابزار برای برش، پانچ یا فشردن اجسام خارج از کاربرد رسمی نیست. فشار اضافی، ضربه و اهرم کمکی می‌تواند قطعه یا فریم را بشکند. دستور فریم و سازنده کانکتور در کنار مشخصات همین قالب اجرا می‌شوند.

پرسش‌های متداول

آیا 1PK-3003D6 انبر کامل است؟

خیر؛ این محصول فقط قالب تعویض‌پذیر و نیازمند فریم سازگار است.

آیا مدل نزدیک خانواده قابل جایگزینی است؟

خیر؛ هر D-number دهانه و کاربرد مستقل دارد و باید با کد کامل انتخاب شود.

آیا تصویر گالری می‌تواند پس‌زمینه غیرسفید داشته باشد؟

بله؛ الزام سفید و مربع فقط برای تصویر شاخص است و همه تصاویر گالری باید دقیقاً متعلق به همین مدل باشند.

چگونه نتیجه پرس تأیید می‌شود؟

نمونه نخست با بازرسی، آزمون مکانیکی یا الکتریکی متناسب و معیار سازنده کانکتور کنترل می‌شود.

جمع‌بندی

قالب پرس کانکتور سری N و کابل RG8 و RG11 پروسکیت مدل Pro’sKit 1PK-3003D6 برای کانکتورهای سری N و کابل‌های کواکسیال RG8 و RG11 طراحی شده و ظرفیت ثبت‌شده آن HEX .080، .100 و .429 اینچ؛ معادل 2.03، 2.54 و 10.90 میلی‌متر است. بدنه AISI 4140، ساخت دقیق و سازگاری با CP-371، CP-336F و 1PK-3003F ویژگی‌های مشترک رسمی‌اند. انتخاب درست زمانی کامل است که کد 1PK-3003D6، فریم، اندازه کابل یا هادی و قطعه مصرفی هم‌زمان تطبیق داده شوند. پس از پرس نیز آزمون نتیجه و نگهداری صحیح قالب بخشی از فرایند حرفه‌ای است.
