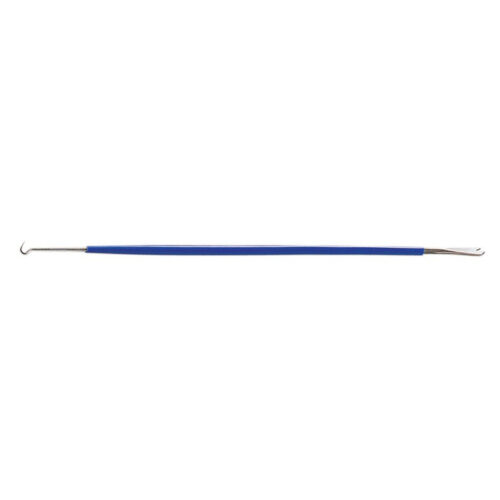

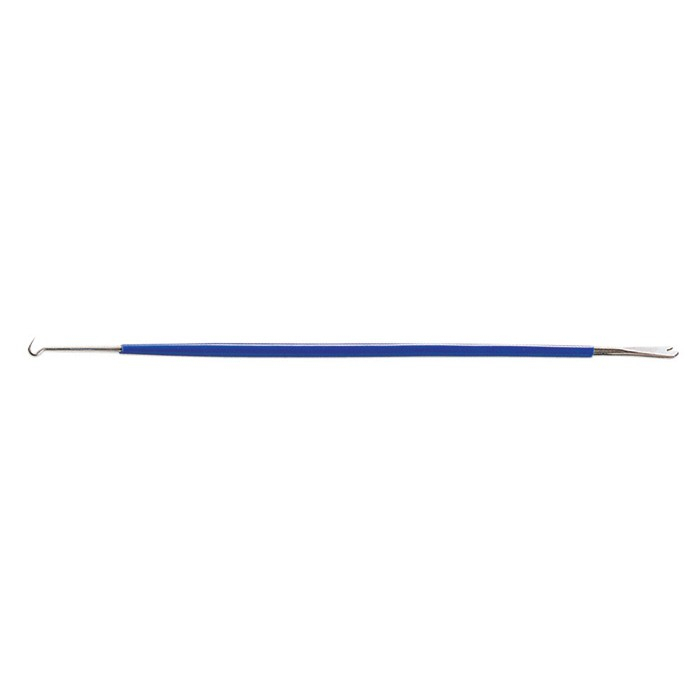

ابزار قلاب فنر دو سر پروسکیت مدل Pro’sKit 1PK-3171 یک ابزار دستی باریک برای گرفتن و هدایت فنرها و سیم‌های کوچک است. صفحه رسمی همین مدل کاربرد آن را برای سرویس تجهیزات اداری یا OA معرفی می‌کند؛ جایی که قطعات ریز در فضای محدود قرار دارند و گرفتن مستقیم آن‌ها با انگشت یا ابزار پهن دشوار است. تصویر رسمی exact-model یک بدنه باریک با پوشش آبی و قلاب فلزی در هر دو انتها را نشان می‌دهد. هیچ اندازه، جنس فلز، ظرفیت نیرو یا ادعای عایق‌بودن در منبع رسمی ثبت نشده است؛ بنابراین این صفحه فقط ویژگی‌های مستند را بیان می‌کند و از انتقال مشخصات مدل نزدیک خودداری شده است.

قلاب فنر چه کاری انجام می‌دهد؟

فنرهای کوچک معمولاً در مکانیزم‌های بازگشت، نگهدارنده‌ها، اهرم‌ها، کلیدها و مجموعه‌های مکانیکی ظریف استفاده می‌شوند. هنگام بازکردن یا بستن دستگاه، حلقه فنر ممکن است پشت یک زائده یا درون شیار قرار گرفته باشد. سر قلاب‌دار 1PK-3171 برای نزدیک‌شدن به همان نقطه و گرفتن حلقه یا بخش خم‌شده سیم به‌کار می‌رود. کاربر می‌تواند قطعه را بدون گرفتن سطح وسیع آن با انبر، در راستای مناسب هدایت کند. این ابزار برای کشیدن کنترل‌شده قطعه کوچک مفید است، اما جایگزین انبر فنر سنگین، ابزار بازکننده خار، سیم‌کش قدرتی یا قلاب باربرداری نیست.

دو سر بودن ابزار امکان انتخاب قلاب مناسب‌تر را بر اساس جهت دسترسی فراهم می‌کند. تصویر رسمی نشان می‌دهد فرم دو انتها یکسان نیست و هر کدام زاویه متفاوتی دارند. انتخاب سر باید با موقعیت حلقه، فضای آزاد اطراف و جهت نیروی لازم هماهنگ شود. اگر یک سر باعث پیچش بدن یا زاویه نامناسب مچ می‌شود، ابزار برگردانده می‌شود و سر دیگر امتحان خواهد شد. نیروی کشش همواره تدریجی است تا قلاب روی سطح قطعه نلغزد و فنر ناگهان آزاد نشود.

کاربرد در تجهیزات اداری و OA

عبارت OA در صفحه رسمی به تجهیزات اداری اشاره دارد. چاپگر، اسکنر، دستگاه کپی، ماشین‌های تغذیه کاغذ و مکانیزم‌های رومیزی دارای فنرها و سیم‌های ظریفی هستند که موقعیت اهرم، درپوش یا مسیر حرکت را حفظ می‌کنند. 1PK-3171 می‌تواند در مرحله جداسازی یا مونتاژ برای گرفتن همین قطعات کوچک کمک کند. پیش از کار باید دفترچه سرویس دستگاه، ترتیب بازکردن قطعات و محل دقیق فنر بررسی شود. عکس‌گرفتن از وضعیت اولیه و ثبت جهت اتصال دو سر فنر، احتمال نصب اشتباه را کم می‌کند.

ابزار نباید برای آزمون الکتریکی، تماس با مدار زنده یا خراش‌دادن برد استفاده شود. صفحه رسمی هیچ رده عایقی برای آن اعلام نکرده و شکل ظاهری پوشش آبی نیز به‌تنهایی مدرک عایق برق نیست. دستگاه از برق جدا می‌شود، منابع انرژی ذخیره‌شده طبق راهنمای سازنده تخلیه و حرکت مکانیکی مجموعه مهار خواهد شد. اگر فنر زیر کشش زیاد قرار دارد یا آزادشدن آن می‌تواند قطعه را پرتاب کند، محافظ چشم و روش مهار مناسب ضروری است و باید از ابزار تخصصی همان مکانیزم استفاده شود.

روش استفاده مرحله‌به‌مرحله

ابتدا کد مدل و سلامت دو سر قلاب بررسی می‌شود. نوک نباید خم‌شده، ترک‌خورده، زنگ‌زده یا دارای پلیسه‌ای باشد که به سیم یا قطعه گیر کند. محل اتصال فنر روشن و قابل مشاهده خواهد شد؛ در فضای تاریک از چراغ کار استفاده می‌شود، نه اینکه قلاب بدون دید کامل داخل دستگاه حرکت داده شود. سر مناسب از کنار حلقه وارد، اندکی چرخانده و پس از اطمینان از نشستن قلاب، نیرو در امتداد ایمن اعمال می‌شود. دست دیگر در مسیر احتمالی پرتاب فنر قرار نمی‌گیرد.

برای نصب، یک سمت فنر ابتدا روی محل ثابت می‌نشیند و سمت دیگر با قلاب به نقطه مقصد هدایت می‌شود. کشش فقط به اندازه لازم افزایش می‌یابد. اگر فنر با نیروی عادی به محل نمی‌رسد، احتمال انتخاب قطعه اشتباه، جهت نادرست، گیرکردن مکانیزم یا نیاز به ابزار دیگر بررسی خواهد شد. استفاده از لوله برای بلندترکردن دسته، خم‌کردن قلاب، ضربه‌زدن یا گرفتن ابزار با انبر برای افزایش نیرو مجاز نیست. پس از نصب، قلاب آرام آزاد و فنر از نظر قرارگرفتن کامل در شیار کنترل می‌شود.

گرفتن و هدایت سیم‌های کوچک

منبع رسمی علاوه بر فنر، سیم‌های کوچک را نیز ذکر می‌کند. قلاب می‌تواند حلقه، خم یا بخش قابل گرفتن سیم را از پشت قطعه بیرون بیاورد و مسیر آن را برای دسترسی بهتر تغییر دهد. این کاربرد به معنی مجازبودن برش، لخت‌کردن یا کشیدن کابل تحت بار نیست. پیش از تماس باید برق قطع و هویت سیم مشخص شود. عایق نباید با نوک خراشیده شود و نیرو نباید به محل لحیم، کانکتور یا رشته‌های ظریف منتقل گردد.

اگر سیم صاف است و محل امنی برای درگیرشدن قلاب ندارد، ابزار نباید با فشار روی روکش فرو رود. در چنین حالتی از پنس، گیره یا ابزار هدایت مناسب استفاده می‌شود. پس از جابه‌جایی، سیم از نظر بریدگی، سفیدشدگی روکش، کشیدگی اتصال و تغییر مسیر ناخواسته بررسی خواهد شد. در دستگاه‌هایی که مسیر سیم با قطعات متحرک یا حرارتی فاصله مشخص دارد، سیم دقیقاً به گیره و راهنمای اصلی بازگردانده می‌شود.

جدول مشخصات رسمی Pro’sKit 1PK-3171

انتخاب ابزار مناسب برای نوع کار

کنترل هویت مدل و رسانه رسمی

نام مدل باید دقیقاً 1PK-3171 باشد. منبع رسمی مدل نزدیک 1PK-317N را نیز با عنوان Spring Hook فهرست می‌کند، اما شباهت نام به معنی یکسان‌بودن محصول نیست. در این صفحه فقط اطلاعات و تصویر مسیر ProductPic/1PK-3171 استفاده شده است. تطبیق مرز کامل کد از اشتباه میان 1PK-3171 و 1PK-317N جلوگیری می‌کند. تصویر شاخص فایل رسمی 700×700، مربع و دارای پس‌زمینه سفید است و برای گالری و دو نقطه توضیحات نیز از همان رسانه exact-model استفاده می‌شود.

محدودیت مشخصات اعلام‌شده

سازنده در صفحه این مدل طول، قطر میله، جنس فلز، سختی، ظرفیت کشش یا استاندارد الکتریکی اعلام نکرده است. نبود این داده‌ها نباید با عددهای مدل دیگر پر شود. بنابراین انتخاب 1PK-3171 بر اساس نوع کار رسمی، فرم قابل مشاهده و هویت دقیق مدل انجام می‌شود. اگر پروژه به ظرفیت نیروی اندازه‌گیری‌شده، جنس خاص، مقاومت شیمیایی یا عایق معتبر نیاز دارد، باید مدرک فنی جداگانه از سازنده دریافت یا ابزار دارای مشخصات صریح انتخاب شود.

اعداد 360، 10.5 و 11.5 در صفحه رسمی به بسته حمل مربوط‌اند: 360 عدد در کارتن، وزن خالص 10.5 کیلوگرم و وزن ناخالص 11.5 کیلوگرم. این اعداد وزن یا ظرفیت یک ابزار نیستند. حجم 2.09 فوت مکعب و 0.06 مترمکعب نیز داده لجستیکی کارتن است. در خرید تکی، سلامت بسته Blister Card، خوانایی کد مدل و تطبیق فرم دو سر با تصویر رسمی اهمیت بیشتری دارد.

نگهداری و بازرسی دوره‌ای

پس از کار، ابزار با روش خشک و بدون مواد خورنده پاک می‌شود. قلاب‌ها از نظر خمیدگی، خراش تیز، زنگ‌زدگی و باقی‌ماندن آلودگی بررسی خواهند شد. ابزار در محل خشک، جدا از اجسام سنگین و به‌گونه‌ای نگهداری می‌شود که نوک‌ها به دست یا کابل گیر نکنند. پوشش آبی نباید برای آویزان‌کردن زیر بار یا گیره‌کردن شدید استفاده شود. اگر هر سر تغییر شکل داده یا قلاب دیگر حلقه کوچک را مطمئن نگه نمی‌دارد، استفاده متوقف خواهد شد.

صاف‌کردن نوک با چکش، گرم‌کردن، سنگ‌زنی یا تیزکردن خودسرانه می‌تواند فرم قلاب را عوض و احتمال لغزش را افزایش دهد. ابزار آسیب‌دیده باید تعویض یا توسط مرجع تخصصی بررسی شود. هنگام انتقال در کیف ابزار، محافظی انتخاب می‌شود که دو سر از پارچه بیرون نزند و به کابل، دستکش یا ابزار دیگر گیر نکند. ثبت محل نگهداری از گم‌شدن این ابزار باریک در کارگاه یا داخل دستگاه جلوگیری می‌کند.

پرسش‌های متداول

آیا 1PK-3171 برای مدار برق‌دار عایق است؟

خیر. منبع رسمی هیچ رده عایقی اعلام نکرده است و پوشش رنگی مدرک ایمنی برق محسوب نمی‌شود.

آیا می‌توان فنر سنگین را با آن کشید؟

کاربری رسمی فنرها و سیم‌های کوچک است. برای فنر سنگین، زیر بار یا دارای انرژی زیاد باید ابزار تخصصی مناسب استفاده شود.

چرا دو سر دارد؟

تصویر رسمی دو فرم قلاب در دو انتها را نشان می‌دهد تا بر اساس زاویه دسترسی، سر مناسب انتخاب شود.

آیا تصویر شاخص دقیق همین مدل است؟

بله. فایل از مسیر رسمی ProductPic/1PK-3171 دریافت شده، 700×700 و دارای زمینه سفید است.

جمع‌بندی انتخاب 1PK-3171

Pro’sKit 1PK-3171 ابزار دستی ظریفی برای گرفتن فنرها و سیم‌های کوچک در سرویس تجهیزات اداری است. مزیت اصلی آن فرم دو سر قلاب‌دار و بدنه باریک قابل مشاهده در رسانه رسمی است. استفاده درست بر دید کامل، انتخاب سر مناسب، نیروی تدریجی، قطع انرژی دستگاه و کنترل مسیر آزادشدن فنر متکی است. این مدل برای بار سنگین، برش، اهرم‌کاری، تماس برق‌دار یا کاربردی که ظرفیت مهندسی‌شده می‌خواهد انتخاب نشده است. هویت دقیق کد، سلامت نوک‌ها و محدودماندن کار به کاربرد رسمی سه گیت اصلی تحویل و استفاده هستند.
