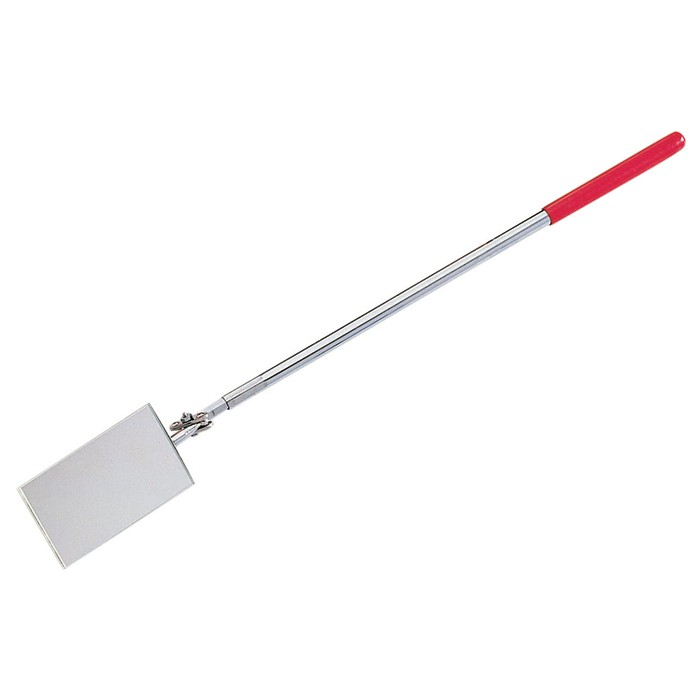

آینه بازرسی مفصلی پروسکیت مدل Pro’sKit 1PK-390G برای مشاهده بصری نواحی پنهان، پشت قطعات و فضاهایی ساخته شده است که خط دید مستقیم به آن‌ها وجود ندارد. منبع رسمی این مدل از آینه با پشت استیل، اتصال دو مفصلی، چرخش دید تا 360 درجه، میله فولاد فنری حرارت‌دیده و دستگیره وینیل نام می‌برد. ساختار ابزار اجازه می‌دهد آینه در زاویه مناسب قرار گیرد و بدون چرخش ناخواسته از راستای انتخاب‌شده، محدوده موردنظر را نشان دهد. این وسیله ابزار مشاهده است؛ جایگزین دوربین صنعتی، بروسکوپ، ابزار اندازه‌گیری یا تجهیزات دارای گواهی ایمنی برق نیست.

آینه بازرسی 1PK-390G چه مسئله‌ای را حل می‌کند؟

هنگام تعمیر یا مونتاژ، همیشه نمی‌توان سر یا چراغ را در امتداد سطح موردنظر قرار داد. پشت برد، زیر مکانیزم، کناره کانکتور، قسمت داخلی محفظه، مسیر سیم یا سطح پشتی یک قطعه ممکن است خارج از دید مستقیم باشد. آینه بازرسی تصویر همان ناحیه را به سمت کاربر برمی‌گرداند تا پیش از بازکردن بیشتر دستگاه، وجود پیچ، گیره، خوردگی، آلودگی یا مسیر کابل بررسی شود. این مشاهده می‌تواند از جداسازی غیرضروری جلوگیری کند، اما تفسیر تصویر به نور کافی، تمیزی سطح آینه و شناخت جهت تصویر بازتابی وابسته است.

دو اتصال توپی میان میله و آینه امکان تغییر زاویه را فراهم می‌کنند. صفحه رسمی می‌گوید این اتصال‌ها آینه را برای مشاهده تا 360 درجه می‌چرخانند. عدد 360 به دامنه جهت‌گیری و مشاهده مربوط است، نه بزرگ‌نمایی یا قطر آینه. کاربر آینه را بیرون از محفظه روی زاویه تقریبی تنظیم می‌کند، سپس آن را به‌آرامی وارد مسیر می‌کند و با حرکت‌های کوچک موقعیت را اصلاح خواهد کرد. فشار شدید به اتصال‌ها، استفاده از آینه به‌عنوان اهرم یا گیرانداختن لبه آن میان قطعات می‌تواند تنظیم و سطح بازتابی را آسیب بزند.

کنترل زاویه و حفظ راستای آینه

منبع رسمی به میله‌های داخلی شش‌گوش و غیرچرخان اشاره می‌کند. هدف این ساختار جلوگیری از چرخیدن آینه و خارج‌شدن آن از هم‌راستایی انتخاب‌شده است. وقتی آینه در فضای باریک حرکت می‌کند، تماس سبک میله با بدنه می‌تواند در ابزارهای ساده باعث دوران ناخواسته شود. ساختار غیرچرخان کمک می‌کند زاویه انتخابی پایدارتر بماند. با این حال کاربر همچنان باید ورود ابزار را کنترل کند و انتظار قفل مکانیکی مطلق یا تحمل گشتاور بالا نداشته باشد؛ سازنده مقدار نیروی مجاز یا ظرفیت گشتاور اعلام نکرده است.

میله از فولاد فنری حرارت‌دیده معرفی شده تا آزادانه حرکت کند و وضعیت موردنظر را نگه دارد. این جمله به انعطاف کنترل‌شده ابزار مربوط است و مجوز خم‌کاری دائمی یا ایجاد زاویه تند با دست نیست. مسیر ورود باید شعاع ملایم داشته باشد. اگر ابزار برای رسیدن به ناحیه مجبور به خم‌شدن شدید است، بهتر است قطعه مزاحم طبق راهنمای سرویس باز شود یا وسیله مشاهده متناسب‌تری انتخاب گردد. پس از خروج، میله باید بدون تاب غیرعادی و اتصال‌ها بدون لقی محسوس باشند.

ساختار آینه و وضوح دید

صفحه رسمی آینه را قابل تعویض، آبکاری‌شده، دارای پشت مسی و با نمای واضح توصیف می‌کند. پشت استیل نیز برای مجموعه آینه ذکر شده است. این اجزا از سطح بازتابی محافظت می‌کنند، ولی آینه همچنان نسبت به ضربه، خراش و مواد ساینده حساس است. پاک‌کردن با پارچه زبر، خراشیدن لکه با ابزار فلزی یا تماس با لبه تیز می‌تواند کیفیت تصویر را کم کند. برای نظافت، گردوغبار ابتدا با دمش ملایم یا برس مناسب برداشته و سپس از پارچه نرم بدون پرز استفاده می‌شود.

قابل تعویض‌بودن آینه به معنی آن نیست که هر آینه عمومی با ابزار سازگار است. قطعه جایگزین باید از نظر اتصال، ابعاد و هندسه با همین مدل تأیید شود. صفحه رسمی در این بخش شماره قطعه یدکی یا اندازه آینه را اعلام نکرده است؛ بنابراین از درج قطر حدسی یا اتصال مدل مشابه خودداری می‌شود. اگر سطح بازتابی ترک خورده، پوشش آن جدا شده یا قاب پشت تغییر شکل داده است، کار متوقف می‌شود تا قطعه صحیح از مسیر رسمی شناسایی گردد.

دستگیره وینیل و مرز ایمنی برق

سازنده برای 1PK-390G عبارت insulating vinyl grip را به‌کار می‌برد و هم‌زمان توضیح می‌دهد مدل 1PK-390 دستگیره وینیل ندارد. این تفاوت برای شناسایی مدل مهم است. با وجود واژه insulating، در صفحه رسمی هیچ ولتاژ نامی، استاندارد VDE/IEC، رده CAT یا گواهی کار زنده درج نشده است. بنابراین دستگیره وینیل نباید به‌عنوان مجوز تماس با تجهیزات برق‌دار تفسیر شود. پیش از بازرسی، دستگاه خاموش و از منبع انرژی جدا می‌شود و خازن‌ها یا حرکت‌های ذخیره‌شده طبق دستور سازنده ایمن خواهند شد.

اگر ناحیه مورد مشاهده نزدیک رساناهای بدون پوشش است، فاصله ایمن حفظ می‌شود و از تماس میله فلزی یا پشت آینه با آن‌ها جلوگیری خواهد شد. برای کار زنده فقط تجهیزات دارای رتبه و روش ایمنی صریح مناسب‌اند. روکش دستگیره از نظر بریدگی، ترک، جداشدگی و آلودگی بررسی می‌شود. ظاهر سالم روکش نیز جای گواهی الکتریکی را نمی‌گیرد؛ کارکرد مستند این محصول مشاهده نواحی پنهان است.

روش استفاده پیشنهادی

ابتدا کد 1PK-390G، سلامت سطح آینه، سفتی مناسب دو مفصل و راستای میله کنترل می‌شود. محل کار روشن و انرژی دستگاه قطع خواهد شد. آینه بیرون از دستگاه روی زاویه اولیه قرار می‌گیرد. ابزار از سمت دستگیره نگه داشته و بدون فشار به کابل‌ها یا قطعات وارد می‌شود. حرکت آهسته کمک می‌کند تغییر جهت تصویر قابل فهم بماند. اگر تصویر تاریک است، منبع نور جداگانه از زاویه‌ای قرار می‌گیرد که بازتاب مستقیم و خیرگی ایجاد نکند.

برای یافتن موقعیت، ابتدا یک نشانه ثابت مثل لبه قاب یا سر پیچ در آینه پیدا می‌شود. سپس با حرکت کوتاه، ناحیه هدف دنبال خواهد شد. چون تصویر آینه‌ای جهت چپ و راست را معکوس نشان می‌دهد، حرکت‌های بزرگ می‌توانند کاربر را سردرگم کنند. پس از مشاهده، ابزار همان مسیر ورود را آرام بازمی‌گردد. کشیدن سریع ممکن است لبه آینه را به گیره یا سیم گیر دهد. نتیجه مشاهده در صورت اهمیت با عکس، نقشه سرویس یا بازرسی مستقیم پس از بازکردن ایمن تأیید می‌شود.

جدول مشخصات رسمی Pro’sKit 1PK-390G

تناسب ابزار با موقعیت‌های مختلف

کنترل هویت مدل و رسانه رسمی

کد مدل باید با مرز کامل 1PK-390G تطبیق داده شود. مدل 1PK-390 در متن رسمی به‌عنوان نسخه بدون دستگیره وینیل ذکر شده و نباید با 1PK-390G یکی فرض شود. صفحه حاضر فقط از تصویر مسیر ProductPic/1PK-390G استفاده می‌کند. فایل رسمی 700×700، مربع و دارای زمینه سفید است؛ بنابراین شاخص را می‌سازد و همان رسانه دقیق در گالری و دو بخش متن استفاده می‌شود. هیچ تصویر 1PK-390، MS-391 یا آینه مشابهی به این محصول منتقل نشده است.

نگهداری و محدودیت داده‌ها

پس از استفاده، آینه با پارچه نرم تمیز و ابزار در محل خشک نگهداری می‌شود. میله نباید زیر ابزار سنگین خم شود و سطح آینه از تماس با نوک پیچ‌گوشتی یا قطعات ساینده محافظت خواهد شد. مفصل‌ها از نظر لقی، گیرکردن و تغییر شکل بررسی می‌شوند. اگر تصویر موج‌دار، ترک‌خورده یا کدر شده است، بازرسی دقیق قابل اتکا نیست و قطعه صحیح باید تعویض شود.

صفحه رسمی قطر آینه، طول کلی، وزن تکی یا ظرفیت مکانیکی را اعلام نکرده است. اعداد 100، 13 و 15 به حمل کارتن مربوط‌اند: 100 عدد در کارتن، 13 کیلوگرم وزن خالص و 15 کیلوگرم وزن ناخالص. حجم 2.15 فوت مکعب و 0.06 مترمکعب نیز داده لجستیکی است. هیچ‌کدام اندازه یا تحمل یک ابزار نیستند و به‌عنوان ویژگی عملیاتی بازنویسی نمی‌شوند.

پرسش‌های متداول

آیا آینه 1PK-390G در هر زاویه می‌چرخد؟

منبع رسمی اتصال دو مفصلی و مشاهده تا 360 درجه را ذکر می‌کند. زاویه باید بدون فشار اضافی و پیش از ورود به فضای محدود تنظیم شود.

آیا دستگیره وینیل برای کار روی برق زنده کافی است؟

خیر. هیچ ولتاژ، استاندارد یا رده ایمنی برق در صفحه رسمی ثبت نشده است؛ دستگاه باید بی‌برق شود.

آیا آینه قابل تعویض است؟

بله، سازنده آن را replaceable معرفی می‌کند، اما شماره و ابعاد قطعه جایگزین در صفحه درج نشده و باید سازگاری رسمی تأیید شود.

تفاوت مدل G با 1PK-390 چیست؟

طبق متن رسمی، 1PK-390G دستگیره وینیل دارد و 1PK-390 فاقد آن است؛ رسانه و هویت دو مدل نباید مخلوط شوند.

جمع‌بندی انتخاب 1PK-390G

Pro’sKit 1PK-390G یک آینه بازرسی مفصلی برای دیدن نواحی پنهان است. اتصال دو توپی، حرکت تا 360 درجه، میله فولاد فنری، ساختار داخلی غیرچرخان، پشت استیل و دستگیره وینیل ویژگی‌های مستند آن هستند. استفاده درست بر قطع انرژی دستگاه، نور مناسب، حرکت آهسته، تمیزی آینه و پرهیز از اهرم‌کاری متکی است. هویت دقیق مدل G، سلامت سطح بازتابی و محدودکردن ادعاها به داده رسمی سه شرط اصلی این تعریف محصول‌اند.
