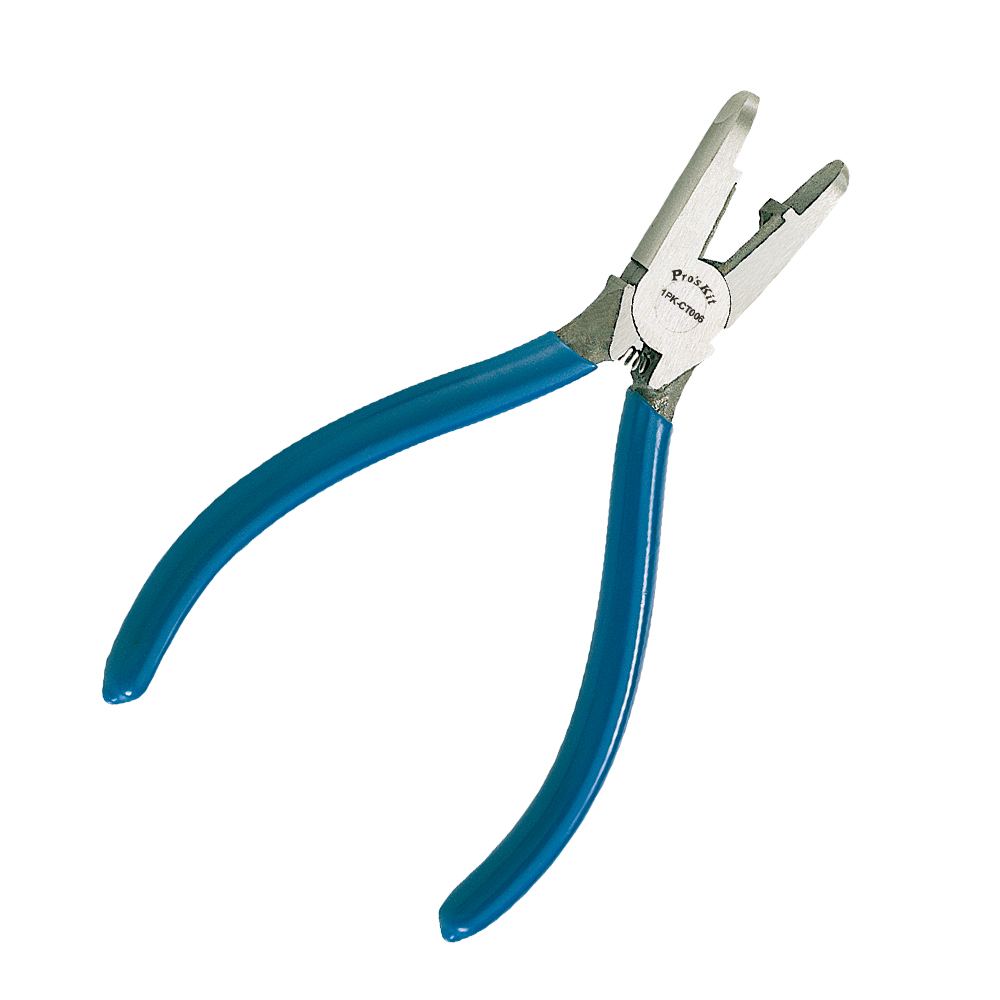

انبر پرس کانکتور مخابراتی UR/UY/UG پروسکیت مدل Pro’sKit 1PK-CT006 ابزار دستی 150 میلی‌متری برای اتصال و انشعاب سیم مسی یکپارچه با کانکتورهای مخابراتی سری UR، UY و UG است. صفحه رسمی دقیق همین مدل، فک‌های پله‌ای با حرکت موازی در لحظه اتصال و یک توقف ویژه پشت بخش برش را معرفی می‌کند تا کانکتور هنگام پرس آسیب نبیند. محدوده سیم برای UR و UG برابر 19 تا 26 AWG و برای UY برابر 22 تا 26 AWG ثبت شده است. تصویر شاخص مستقیماً از رسانه رسمی exact-model دریافت شده، 1000×1000 پیکسل و دارای پس‌زمینه سفید است؛ هیچ عکس مدل مشابه یا ابزار هم‌خانواده در این صفحه استفاده نشده است.
مخصوص کانکتورهای UR/UY/UG
فک پله‌ای با پرس موازی
سیم مسی یکپارچه 19 تا 26 AWG
طول کلی 150 میلی‌متر
کاربرد تخصصی Pro’sKit 1PK-CT006
این ابزار برای نصب کانکتورهای اتصال سریع در سیم‌کشی مخابراتی و مدارهای کم‌ولتاژ طراحی شده است. کانکتور درون فک قرار می‌گیرد و با بسته‌شدن کنترل‌شده دسته‌ها، تیغه داخلی کانکتور به هادی‌های مناسب نفوذ می‌کند و اتصال مکانیکی و الکتریکی ایجاد می‌شود. خود انبر سیم را به کانکتور سازگار پرس می‌کند؛ جایگزین سیم‌لخت‌کن عمومی، کابل‌بر، پرس سوکت RJ یا پرس سرسیم قدرتی نیست. پیش از کار باید نوع کانکتور، تعداد پورت، جنس و قطر هادی با محدوده رسمی تطبیق داده شود. انتخاب صرفاً بر اساس رنگ بدنه کانکتور قابل اعتماد نیست و شناسه UR، UY یا UG باید از روی مشخصات سازنده آن خوانده شود.
کانکتور UR و ساختار سه‌پورتی
منبع رسمی می‌گوید کانکتور UR برای سیم مسی solid در محدوده 19 تا 26 AWG به کار می‌رود. ساختار سه‌پورتی آن برای اتصال عمومی یا انشعاب طراحی شده است. در کاربرد انشعابی، مسیر اصلی و سیم جدید در پورت‌های تعریف‌شده کانکتور قرار می‌گیرند و سپس کانکتور پرس می‌شود. طول آزاد سیم، ترتیب ورود هادی‌ها و عمق قرارگیری باید مطابق راهنمای همان کانکتور باشد. اگر سیم چندرشته، آلومینیومی، قلع‌اندود یا خارج از محدوده باشد، داده این صفحه استفاده را تأیید نمی‌کند. اتصال ناقص یا انتخاب قطر نادرست می‌تواند مقاومت تماس، قطعی متناوب یا آسیب فیزیکی ایجاد کند.
کانکتور UY برای اتصال مستقیم دو سیم
کانکتور UY در صفحه رسمی برای سیم مسی یکپارچه 22 تا 26 AWG و ساختار دوپورتی معرفی شده است. این فرم برای اتصال مستقیم دو سیم در امتداد مسیر مناسب است. هر دو هادی باید تا موقعیت تعیین‌شده وارد کانکتور شوند و هنگام پرس عقب نکشند. تفاوت بازه UY با UR و UG مهم است؛ سیم 19 یا 20 AWG که برای دو مدل دیگر در محدوده قرار می‌گیرد، لزوماً برای UY مجاز نیست. اگر قطر یا عایق سیم با راهنمای کانکتور ناسازگار باشد، نباید با نیروی بیشتر جبران شود. ابزار درست، کانکتور درست و سیم درست سه جزء مستقل یک اتصال معتبر هستند.
کانکتور UG برای بریج مستقیم
برای UG نیز محدوده 19 تا 26 AWG سیم مسی solid اعلام شده است. توضیح سازنده امکان bridge مستقیم روی سیم موجود را بدون کشیدن slack یا قطع سرویس پایین‌دست بیان می‌کند. این کاربرد باید تنها با کانکتور UG سازگار و روش نصب تأییدشده اجرا شود. عبارت قطع‌نشدن سرویس به معنی مجوز کار روی مدار دارای انرژی خطرناک نیست؛ نوع سیگنال، ولتاژ و رویه ایمنی شبکه باید جداگانه بررسی شود. مسیر سیم اصلی نباید زیر کشش یا زاویه غیرعادی قرار گیرد. بعد از پرس، کانکتور از نظر نشست کامل و بیرون‌نزدن هادی کنترل خواهد شد.
فک پله‌ای و حرکت موازی هنگام اتصال
ویژگی stepped jaws در منبع رسمی ثبت شده است. هندسه پله‌ای فک‌ها در لحظه اتصال حرکت پرس موازی ایجاد می‌کند تا فشار روی بدنه کانکتور یکنواخت‌تر اعمال شود. کانکتور باید در جایگاه صحیح فک قرار گیرد، نه روی لبه یا بخش نامتناسب. دسته‌ها با حرکت آرام و هم‌زمان بسته می‌شوند و پیچاندن مچ یا فشار جانبی لازم نیست. اگر کانکتور هنگام بسته‌شدن کج شد، فرایند متوقف و قطعه از نو بررسی می‌شود. استفاده از انبر معمولی ممکن است نیرو را نقطه‌ای وارد کند و بدنه کانکتور را ترک دهد؛ مزیت 1PK-CT006 انطباق فک با این خانواده اتصال است.
توقف ویژه برای جلوگیری از آسیب کانکتور
سازنده یک special stop پشت بخش cutout را برای محافظت از کانکتور ذکر می‌کند. این توقف به کنترل موقعیت و جلوگیری از فشردن نامناسب کمک می‌کند، اما جایگزین انتخاب صحیح کانکتور یا قرارگیری درست نیست. کانکتور نباید خارج از نشیمن یا برعکس قرار گیرد. اگر بدنه قطعه از قبل ترک دارد، تیغه داخلی جابه‌جا شده یا ژل و اجزای آن آسیب دیده‌اند، پرس‌کردن آن اتصال قابل اتکایی ایجاد نمی‌کند. توقف مکانیکی نباید تراشیده، خم یا حذف شود. هر تغییر در هندسه فک یا توقف می‌تواند موازی‌بودن پرس و نتیجه اتصال را از محدوده طراحی خارج کند.
تبدیل AWG و اهمیت جنس هادی
اعداد AWG قطر اسمی هادی را نشان می‌دهند و با افزایش عدد، قطر سیم کاهش می‌یابد. محدوده 19 تا 26 برای UR و UG و 22 تا 26 برای UY باید دقیق رعایت شود. منبع رسمی عبارت solid copper wire را به‌کار می‌برد؛ بنابراین این صفحه استفاده با سیم مسی یکپارچه را تأیید می‌کند و نمی‌توان همان نتیجه را به سیم افشان، CCA یا آلومینیوم تعمیم داد. ضخامت عایق، ساختار کانکتور و وضعیت سطح سیم نیز بر نصب اثر دارند. اگر مشخصات کابل در دسترس نیست، قطر تقریبی با مشاهده ظاهری حدس زده نمی‌شود و ابتدا دیتاشیت یا اندازه‌گیری مناسب تهیه خواهد شد.
روش نصب مرحله‌به‌مرحله
ابتدا مدار طبق رویه ایمن از انرژی خطرناک جدا می‌شود. مدل کانکتور و محدوده سیم کنترل و طول انتهای هادی مطابق دستور خود کانکتور آماده می‌گردد. سیم‌ها تا عمق تعریف‌شده وارد پورت‌ها می‌شوند و با دست ثابت می‌مانند. کانکتور در محل صحیح فک پله‌ای 1PK-CT006 قرار می‌گیرد. دسته‌ها بدون ضربه و پیچش تا تکمیل حرکت بسته می‌شوند. سپس ابزار باز و کانکتور خارج می‌شود. بدنه از نظر ترک، تغییر شکل، نشست ناقص یا بیرون‌آمدن سیم بررسی خواهد شد. در مدار حساس، پیوستگی و کیفیت اتصال با روش اندازه‌گیری مناسب آزموده می‌شود و اتصال معیوب دوباره پرس نمی‌گردد؛ کانکتور جدید استفاده خواهد شد.
کنترل اتصال بعد از پرس
بازرسی چشمی باید نشان دهد کانکتور یکنواخت بسته شده و هیچ هادی از پورت عقب نکشیده است. کشیدن شدید سیم برای آزمون مناسب نیست، زیرا می‌تواند اتصال سالم را آسیب بزند؛ آزمون مکانیکی تنها طبق معیار سازنده کانکتور انجام می‌شود. در شبکه مخابراتی، مقاومت تماس بالا یا اتصال نیمه‌کاره ممکن است نویز، افت سیگنال یا قطعی متناوب ایجاد کند. اگر اتصال در معرض رطوبت، ژل، محفظه یا شرایط محیطی ویژه است، نوع کانکتور باید برای همان محیط تأیید شده باشد. 1PK-CT006 عملیات پرس را انجام می‌دهد و خواص آب‌بندی یا رتبه محیطی را به کانکتور اضافه نمی‌کند.
طول کلی 150 میلی‌متر و کنترل دست
طول کلی رسمی OAL برابر 150 میلی‌متر است. این اندازه ابزار را در گروه انبرهای دستی جمع‌وجور قرار می‌دهد و برای کار نزدیک به جعبه اتصال یا فضای محدود مناسب است. طول 150 میلی‌متر نباید با مدل‌های بزرگ‌تر پرس سرسیم یا کابلشو مقایسه شود؛ مکانیزم و کانکتور هدف متفاوت هستند. دسته با یک دست و فشار یکنواخت کنترل می‌شود. افزودن لوله به دسته، گرفتن ابزار با انبردست دیگر یا ضربه‌زدن برای افزایش نیرو ممنوع است. اگر برای بستن کانکتور نیروی غیرعادی لازم است، معمولاً موقعیت، مدل کانکتور، قطر سیم یا سلامت ابزار باید بازبینی شود.
مرز ایمنی و برق‌دار بودن مدار
صفحه رسمی هیچ رتبه VDE، حد ولتاژ عایقی یا مجوز کار روی برق شهر برای این مدل اعلام نمی‌کند. روکش دسته یا کاربرد مخابراتی به‌تنهایی ابزار را برای تماس با مدار برق‌دار ایمن نمی‌کند. پیش از نصب، منبع انرژی خطرناک قطع و نبود ولتاژ با روش مناسب تأیید می‌شود. در خطوط مخابراتی نیز امکان وجود ولتاژ زنگ، القا یا تغذیه تجهیزات وجود دارد و دستورالعمل شبکه باید رعایت شود. ابزار برای قطع کابل، اتصال سیم قدرت یا استفاده در محیط انفجاری تعریف نشده است. تجهیزات حفاظت فردی و رویه قفل و برچسب‌گذاری بر اساس خطر واقعی محل انتخاب می‌شوند.
بسته‌بندی و اطلاعات لجستیک رسمی
بسته‌بندی انفرادی ابزار Blister Card است. صفحه سازنده مبدأ ارسال TW، تعداد 120 عدد در کارتن و حداقل سفارش 120 عدد را ثبت می‌کند. وزن خالص کارتن 18 کیلوگرم، وزن ناخالص 21.5 کیلوگرم و حجم 0.05 متر مکعب اعلام شده است. این اعداد برای لجستیک عمده هستند و نباید به وزن دقیق یک ابزار تبدیل شوند. اشاره رسمی به فروش کانکتورها در بسته‌های 1000 عددی نیز درباره کانکتورهای مصرفی است، نه محتویات بسته این انبر. محصول حاضر خود ابزار 1PK-CT006 است و کانکتور مصرفی باید جداگانه و با مدل صحیح تهیه شود.
جدول مشخصات رسمی Pro’sKit 1PK-CT006
| مشخصه |
مقدار |
| مدل |
1PK-CT006 |
| نوع |
Splice & Crimp Tool |
| کانکتور هدف |
UR / UY / UG |
| سیم UR |
Solid copper 19–26 AWG |
| سیم UY |
Solid copper 22–26 AWG |
| سیم UG |
Solid copper 19–26 AWG |
| فک |
Stepped jaws / parallel crimp |
| محافظ |
Special stop behind cutout |
| طول کلی |
150mm |
| بسته‌بندی |
Blister Card |
| مبدأ ارسال |
TW |
راهنمای انتخاب بر اساس نوع اتصال
| نیاز |
کانکتور |
محدوده رسمی |
| اتصال یا انشعاب سه‌پورتی |
UR |
19–26 AWG solid copper |
| اتصال مستقیم دو سیم |
UY |
22–26 AWG solid copper |
| بریج روی سیم موجود |
UG |
19–26 AWG solid copper |
| سوکت RJ شبکه یا تلفن |
ابزار سوکت‌زن متناظر |
خارج از کاربرد CT006 |
| سرسیم یا کابلشو قدرت |
پرس سایزدار مناسب |
خارج از کاربرد CT006 |
| سیم افشان یا آلومینیوم |
راهکار تأییدشده دیگر |
منبع فقط solid copper را تأیید می‌کند |
تمیزکاری، بازرسی و نگهداری
پس از استفاده، فک‌ها از خرده عایق، ژل یا آلودگی پاک می‌شوند و ابزار در محیط خشک نگهداری خواهد شد. حلالی که به روکش دسته یا قطعات مکانیکی آسیب می‌زند به کار نمی‌رود. موازی‌بودن فک‌ها، سلامت توقف ویژه، لقی محور و بازشدن روان دسته‌ها پیش از هر شیفت بررسی می‌شوند. فک تغییرشکل‌یافته با سوهان یا ضربه اصلاح نمی‌گردد، زیرا هندسه پرس عوض می‌شود. ابزار از ارتفاع رها نمی‌شود و در جعبه به شکلی قرار می‌گیرد که وزن ابزارهای دیگر روی فک‌ها نباشد. هر ترک، خوردگی شدید یا ناهماهنگی دلیل توقف استفاده و ارزیابی تخصصی است.
کنترل اصالت و تحویل
کد کامل 1PK-CT006 روی سفارش و بسته‌بندی با محصول تطبیق داده می‌شود. فقط عبارت CT یا شباهت فرم دسته برای تشخیص کافی نیست. طول کلی 150 میلی‌متر، شکل فک پله‌ای و توقف پشت cutout با تصویر رسمی exact-model مقایسه خواهند شد. بسته Blister Card از نظر بازشدگی یا جایگزینی کالا کنترل می‌شود. کانکتورهای UR، UY و UG مصرفی همراه الزامی این ابزار نیستند و باید جداگانه بررسی شوند. صفحه حاضر برند را فقط از taxonomy جهانی Pro’sKit می‌خواند و آن را به‌صورت ویژگی سفارشی تکرار نمی‌کند. تصویر رسمی نیز از مسیر ProductPic دقیق همین مدل دریافت شده است.
جمع‌بندی انتخاب 1PK-CT006
Pro’sKit 1PK-CT006 انتخاب تخصصی برای پرس کانکتورهای مخابراتی UR، UY و UG روی سیم مسی یکپارچه است. فک پله‌ای، حرکت موازی در لحظه اتصال و توقف محافظ کانکتور سه ویژگی اصلی آن هستند. UR و UG سیم 19 تا 26 AWG و UY سیم 22 تا 26 AWG را پوشش می‌دهند و طول ابزار 150 میلی‌متر است. این مدل جایگزین پرس RJ، پرس کابلشو، سیم‌لخت‌کن یا ابزار عایق برق‌دار نیست. تطبیق نوع کانکتور و سیم، قرارگیری کامل در فک، فشار یکنواخت و بازرسی بعد از پرس چهار شرط اصلی رسیدن به اتصال مطمئن هستند.
