ابزار کمکی لحیم‌کاری و تعمیرات برد پروسکیت مدل Pro’sKit 1PK-H074 یک میله دستی سبک و دقیق برای کارهای متنوع روی برد مدار چاپی و تجهیزات الکترونیکی است. صفحه رسمی سازنده این مدل را با عنوان Solder Aid Tools معرفی می‌کند و کاربردهای مشخص آن را اهرم‌کردن کنترل‌شده، فشار دادن، خراش‌دادن، هدایت، برگرداندن، جداکردن، متصل‌کردن و بازکردن قطعات و قاب‌های دستگاه می‌داند. بدنه از ترکیب Nylon+Fiber ساخته شده، رنگ رسمی آن مشکی است، طول کلی 150 میلی‌متر دارد و در بسته‌بندی Blister Card عرضه می‌شود. همه اطلاعات این صفحه فقط از شناسه کامل 1PK-H074 گرفته شده‌اند و داده مدل مشابه به آن افزوده نشده است.

هویت دقیق Pro’sKit 1PK-H074

کد 1PK-H074 بخشی از هویت فنی کالا است و باید هنگام انتخاب، سفارش و تحویل به‌طور کامل خوانده شود. تشابه ظاهری ابزارهای پلاستیکی تعمیرات یا یکسان‌بودن رنگ مشکی، دلیل هم‌ارزی مدل‌ها نیست. صفحه رسمی این شناسه یک تصویر اختصاصی و یک ردیف مشخصات مستقل دارد و آن را به‌عنوان ابزار کمکی لحیم‌کاری برای کار روی PCB و تعمیر دستگاه‌های 3C معرفی می‌کند. در این صفحه فروش نیز نام فارسی، نامک انگلیسی، کلیدواژه سئو، تصویر اصلی و ویژگی‌ها همگی همان مرز مدل را حفظ می‌کنند. خریدار بهتر است نوشته روی بسته و شکل دو سر ابزار را با تصویر رسمی همین صفحه تطبیق دهد.

ساختار Nylon+Fiber

در جدول رسمی، جنس ابزار Nylon+Fiber ثبت شده است؛ یعنی بدنه بر پایه نایلون تقویت‌شده با الیاف ساخته شده و برای کارهای ظریف و کنترل‌شده طراحی شده است. این ساختار با ابزارهای فلزی سخت تفاوت دارد و می‌تواند هنگام تماس حساب‌شده با قطعات حساس، احتمال خراش عمیق را کاهش دهد؛ بااین‌حال بدون آسیب‌بودن هر سطح به شکل، فشار، آلودگی و وضعیت قطعه وابسته است. نوک ابزار پیش از کار از نظر ترک، پلیسه، تغییر شکل و آلودگی بازبینی می‌شود. استفاده از آن به‌عنوان پیچ‌گوشتی، قلم ضربه، سنبه یا اهرم سنگین خارج از کاربرد معرفی‌شده است و ممکن است به ابزار یا دستگاه آسیب بزند.

مقاومت حرارتی و مرز ایمنی

سازنده بدنه تقویت‌شده را heat resistant توصیف می‌کند. این عبارت به معنی نسوزبودن، تحمل نامحدود حرارت، امکان قرارگرفتن دائمی روی نوک هویه یا داشتن درجه حرارتی اعلام‌شده نیست؛ صفحه رسمی برای این مدل دمای کاری عددی منتشر نکرده است. ابزار از شعله مستقیم، المنت داغ و نوک فعال هویه دور نگه داشته می‌شود و تماس احتمالی با ناحیه گرم کوتاه و کنترل‌شده خواهد بود. اگر سطح نرم، براق، متورم، تغییررنگ‌داده یا بدشکل شد، استفاده متوقف می‌شود. در کار لحیم‌کاری، پایه مناسب برای هویه و تهویه کافی همچنان ضروری است و این ابزار جایگزین تجهیزات حفاظت فردی یا روش‌های ایمن کار نیست.

کمک به لحیم‌کاری روی برد مدار چاپی

در مونتاژ یا تعمیر برد، از 1PK-H074 می‌توان برای نگه‌داشتن آرام سیم، هدایت مسیر، کنارزدن کنترل‌شده یک قطعه سبک یا بررسی حرکت یک بخش استفاده کرد. برد باید روی سطح پایدار یا نگهدارنده مناسب قرار گیرد و ابزار با کمترین نیروی لازم به کار رود. هنگام ذوب‌شدن قلع، دست و ابزار در مسیر نوک هویه قرار نمی‌گیرند و فشار روی پد، پایه قطعه یا مسیر مسی وارد نمی‌شود. برای جداکردن قطعه لحیم‌شده ابتدا تمام پایه‌ها به‌درستی آزاد می‌شوند؛ کشیدن مکانیکی پیش از آزادشدن قلع می‌تواند پد را از برد جدا کند. ابزار کمکی، مهارت لحیم‌کاری و کنترل دما را جایگزین نمی‌کند.

بازکردن قاب دستگاه‌های 3C

عبارت 3C معمولاً حوزه کامپیوتر، ارتباطات و لوازم الکترونیکی مصرفی را پوشش می‌دهد و منبع رسمی این مدل را برای تعمیر چنین دستگاه‌هایی مناسب می‌داند. پیش از بازکردن قاب، دستگاه خاموش، منبع تغذیه جدا و در صورت امکان باتری طبق دستور سازنده قطع می‌شود. پیچ‌ها، خارها و چسب‌های احتمالی شناسایی می‌شوند و ابزار از شکاف مجاز وارد خواهد شد. چرخاندن یا اهرم‌کردن با فشار زیاد ممکن است خار، نمایشگر، کابل تخت یا قاب را بشکند. اگر مقاومت غیرعادی وجود دارد، کار متوقف و وجود پیچ پنهان یا چسب بررسی می‌شود. این مدل مجوز بازکردن تجهیزات دارای خطر ولتاژ یا انرژی ذخیره‌شده بدون صلاحیت فنی نیست.

عملکرد اهرم‌کردن و بازکردن

برای prying یا opening، سر مناسب ابزار در فاصله‌ای قرار می‌گیرد که تماس کامل و قابل‌کنترل داشته باشد. فشار کم و تدریجی اعمال می‌شود و ابزار در امتداد شکاف حرکت می‌کند؛ تمرکز نیروی زیاد روی یک نقطه می‌تواند قاب را سفید، ترک‌دار یا شکسته کند. در قطعات چسبی، روش گرم‌کردن یا نرم‌سازی فقط طبق دستور تعمیر سازنده دستگاه انجام می‌شود و مقاومت حرارتی ابزار نباید به‌عنوان مجوز افزایش نامحدود دما تلقی شود. استفاده از چند ابزار مناسب در طول لبه می‌تواند تنش را پخش کند. اگر سر ابزار لغزید، جهت و محل تماس دوباره تنظیم می‌شود و دست در مسیر رهاشدن ناگهانی قاب قرار نمی‌گیرد.

فشار دادن و پوک‌کردن کنترل‌شده

کارکرد poking برای لمس یا فشار کوتاه یک کلید، زبانه یا نقطه قابل‌دسترسی است؛ نه سوراخ‌کردن، ضربه‌زدن یا آزمون مدار برق‌دار. ابتدا مشخص می‌شود قطعه برای اعمال فشار مکانیکی طراحی شده است. نیروی عمودی و کم وارد می‌شود تا نوک ابزار روی سطح نلغزد. برای کلیدهای ظریف، کانکتورهای کوچک و زبانه‌های پلاستیکی، بزرگ‌بودن سر یا زاویه نامناسب می‌تواند آسیب ایجاد کند. این ابزار پراب اندازه‌گیری نیست، هیچ رسانایی یا عایق الکتریکی استاندارد برای آن اعلام نشده و نباید برای تشخیص ولتاژ استفاده شود. اندازه‌گیری برق تنها با ابزار آزمون مناسب و روش ایمن انجام خواهد شد.

خراش‌دادن و پاک‌سازی موضعی

سازنده scraping را در فهرست کاربردها آورده است. خراش‌دادن باید فقط روی سطحی انجام شود که این روش برای آن مجاز است و با حرکت کوتاه، فشار محدود و زاویه کم کنترل می‌شود. روی مسیر مسی، پوشش محافظ برد، نمایشگر، لنز، کانکتور آبکاری‌شده یا سطح تزئینی، خراش می‌تواند آسیب دائمی ایجاد کند. برای تمیزکردن فلاکس یا چسب، ابتدا پاک‌کننده و روش سازگار با ماده بررسی می‌شود؛ بدنه ابزار نباید بدون آزمون با حلال ناشناخته تماس پیدا کند. پس از کار، باقی‌مانده مواد از نوک برداشته می‌شود تا آلودگی از یک دستگاه به دستگاه دیگر منتقل نشود.

هدایت سیم و کابل ظریف

کارکرد routing برای مرتب‌کردن یا هدایت آرام سیم‌های نازک و کابل‌های کوچک مفید است. سیم از روی لبه تیز، قطعه داغ و مسیر متحرک دور می‌شود و شعاع خم مناسب آن حفظ خواهد شد. کابل تخت نباید تا، سوراخ یا با نوک ابزار فشرده شود. پیش از بستن قاب، مسیر کابل با نقشه یا تصویر اولیه مقایسه می‌شود تا زیر پیچ یا خار قرار نگرفته باشد. اگر برای جابه‌جایی سیم نیروی قابل‌توجه لازم است، بست، چسب یا کانکتور پنهان بررسی می‌شود. ابزار کمکی برای کشیدن کابل از خود هادی یا جداکردن کانکتور با فشار روی سیم مناسب نیست.

برگرداندن، جداکردن و متصل‌کردن قطعات

Flipping، detaching و attaching در تعمیرات ظریف به معنی جابه‌جایی کنترل‌شده قطعه‌ای است که از قبل آزاد شده یا برای نصب آماده است. قطعه نباید در حالی که لحیم، پیچ یا ضامن آن هنوز درگیر است، با زور بلند شود. برای کانکتور، نیرو به بدنه مناسب آن وارد می‌شود و کابل کشیده نمی‌شود. هنگام نصب، جهت پین، شیار و علامت قطبیت بررسی خواهد شد. اگر قطعه کج می‌نشیند یا قفل نمی‌شود، فشار بیشتر راه‌حل نیست؛ هم‌راستایی و وجود مانع دوباره کنترل می‌شود. در قطعات حساس به الکتریسیته ساکن، میز، دستبند و بسته‌بندی ESD متناسب با دستور کار استفاده می‌شوند.

طول کلی 150 میلی‌متر

OAL یا طول کلی ثبت‌شده برای 1PK-H074 برابر 150 میلی‌متر است. این اندازه به کاربر امکان می‌دهد ابزار را مانند یک قلم در دست بگیرد و بین کنترل نوک و فاصله دست از محل کار تعادل داشته باشد. طول کلی به‌تنهایی اندازه، شکل یا مقاومت هر سر را مشخص نمی‌کند و نباید از آن ظرفیت نیروی ابزار نتیجه‌گیری کرد. هنگام کار، بخش میانی با انگشتان خشک و تمیز گرفته می‌شود و فشار از طریق حرکت آرام دست کنترل خواهد شد. اگر دستکش موردنیاز است، نوعی انتخاب می‌شود که دید و مهارت حرکتی لازم برای قطعات ظریف را از بین نبرد.

آماده‌سازی میز کار

میز روشن، تمیز و پایدار احتمال گم‌شدن قطعات و لغزش ابزار را کم می‌کند. پیچ‌ها در ظرف بخش‌بندی‌شده قرار می‌گیرند و ترتیب بازشدن قاب ثبت می‌شود. برای بردهای حساس، سطح و تجهیزات کنترل الکتریسیته ساکن مطابق دستور تعمیر فراهم می‌شود. کابل برق هویه از مسیر دست دور و دستگاه داغ روی پایه مناسب قرار می‌گیرد. عینک محافظ در کارهایی که امکان پرتاب ذره یا رهاشدن فنر وجود دارد کاربرد دارد. 1PK-H074 پس از هر مرحله در محل مشخص گذاشته می‌شود تا روی برد داغ، زیر قطعه یا میان اتصالات جا نماند. نظم میز بخشی از کیفیت تعمیر است، نه یک موضوع جانبی.

بازرسی پیش از استفاده

هر دو سر و بدنه از نظر ترک، خم‌شدگی، ذوب‌شدگی، زبری، لبه ناخواسته و آلودگی بررسی می‌شوند. سطح تماس باید با کاربرد انتخاب‌شده متناسب باشد و اثری از ذرات فلزی یا چسب سخت‌شده نداشته باشد. شماره مدل روی بسته با 1PK-H074 تطبیق داده می‌شود. اگر ابزار قبلاً با حرارت زیاد یا حلال ناشناخته تماس داشته، سلامت آن با دقت بیشتری بررسی خواهد شد. بدنه آسیب‌دیده تعمیر موقت نمی‌شود؛ زیرا چسب، تراش یا گرم‌کردن می‌تواند شکل و رفتار نوک را تغییر دهد. آزمون اولیه روی ناحیه کم‌خطر و خارج از دید، سازگاری سطح و روش را روشن‌تر می‌کند.

تمیزکردن و نگهداری

پس از کار، ابزار با پارچه نرم و روش سازگار با نایلون تمیز و کاملاً خشک می‌شود. حلال قوی، شعله، سنباده زبر و ابزار برنده می‌توانند سطح یا ابعاد نوک را تغییر دهند. اگر آلودگی ناشناخته باقی مانده است، به‌جای افزودن ماده شیمیایی تصادفی، دستور ایمنی آن آلودگی و سازگاری مواد بررسی خواهد شد. نگهداری در جای خشک، دور از نور و گرمای شدید و جدا از ابزارهای سنگین انجام می‌شود. قرارگرفتن زیر انبردست یا هویه می‌تواند بدنه را خم یا ذوب کند. بسته‌بندی اصلی Blister Card برای شناسایی مدل و محافظت در انبار مفید است.

محدودیت‌های کاربرد

این محصول پیچ‌گوشتی، اسپاجر فلزی پرقدرت، پراب برق، ابزار برش، پنس ESD یا نگهدارنده برد نیست. صفحه رسمی هیچ رتبه ولتاژ، گواهی عایق، دمای کاری عددی، مقاومت شیمیایی خاص یا ظرفیت بار برای آن اعلام نکرده است. بنابراین استفاده روی مدار برق‌دار، باتری متورم، قطعه دارای انرژی ذخیره‌شده، لبه برنده یا سازوکار فنردار بدون روش تخصصی مجاز فرض نمی‌شود. مقاومت مکانیکی ابزار نیز برای اهرم‌های سنگین یا بازکردن اتصال پیچ‌شده تعریف نشده است. انتخاب ابزار باید با جنس قطعه، خطر محیط و دستور تعمیر سازنده دستگاه هماهنگ باشد. توقف به‌موقع هنگام مقاومت غیرعادی، از آسیب بیشتر جلوگیری می‌کند.

اطلاعات بسته‌بندی و لجستیک رسمی

صفحه رسمی مبدأ ارسال TW و نوع بسته‌بندی Blister Card را ثبت می‌کند. اطلاعات کارتن شامل 300 عدد، وزن خالص 5 کیلوگرم، وزن ناخالص 6 کیلوگرم، حجم 1.78 فوت مکعب یا 0.05 مترمکعب و حداقل سفارش 300 عدد است. این مقادیر مربوط به لجستیک عمده هستند و نباید به‌عنوان وزن یک ابزار یا تعداد داخل بسته خرده‌فروشی تفسیر شوند. این صفحه یک عدد ابزار با مدل درج‌شده در عنوان را معرفی می‌کند. داده‌های کارتن برای تشخیص صفحه رسمی و برنامه‌ریزی خرید عمده حفظ شده‌اند، اما ویژگی مصرف‌کننده از جدول مشخصات خود محصول خوانده می‌شود.

جدول مشخصات رسمی Pro’sKit 1PK-H074

راهنمای انتخاب ابزار در سناریوهای مختلف

اصالت تصویر و جمع‌بندی

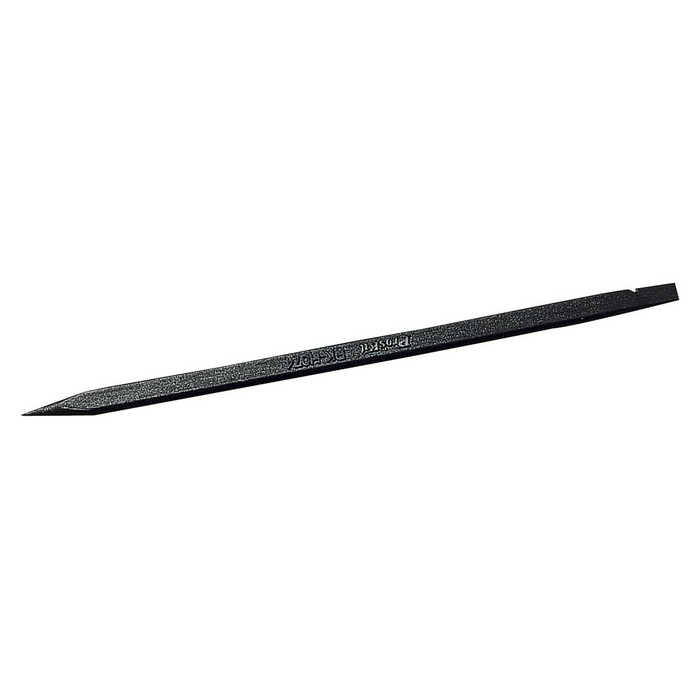

تصویر شاخص از مسیر رسمی ProductPic خود مدل 1PK-H074 دریافت شده، 700×700 پیکسل، مربع و دارای پس‌زمینه سفید است. تصویر مدل نزدیک یا ابزار مشابه جایگزین نشده است. این مدل برای کمک به کارهای ظریف لحیم‌کاری برد، هدایت و جابه‌جایی کنترل‌شده قطعات و بازکردن حساب‌شده دستگاه‌های 3C طراحی شده و طول 150 میلی‌متر و بدنه Nylon+Fiber دارد. نتیجه مطلوب زمانی حاصل می‌شود که نیروی کم، مسیر درست، میز کار مرتب و روش ایمن تعمیر رعایت شوند. تطبیق کد کامل، بازرسی پیش از استفاده و توقف در برابر مقاومت غیرعادی، سه کنترل اصلی برای استفاده مسئولانه از Pro’sKit 1PK-H074 هستند.
