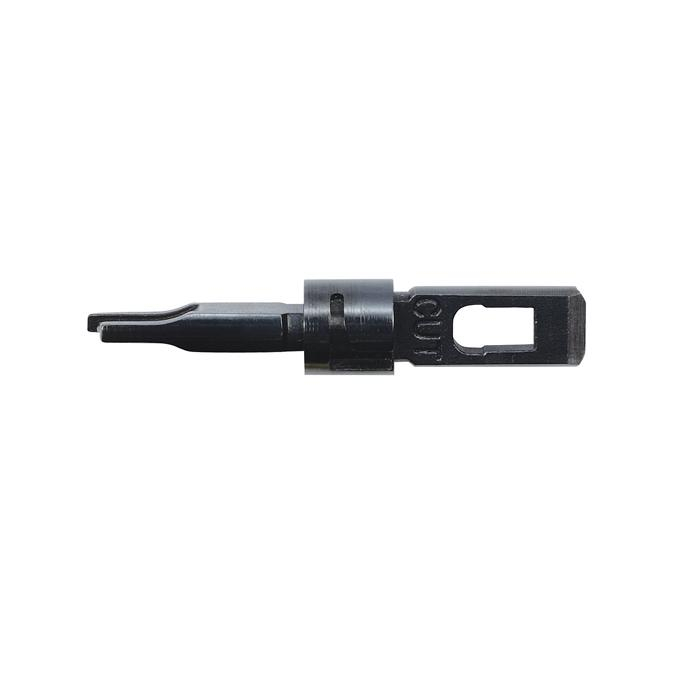

تیغ یدکی آچار پانچ پروسکیت مدل Pro’sKit 5CP-16A یک تیغه مدل‌خاص با یک سر 66 و سر دیگر 110/88 است که هر دو سر آن قابلیت برش دارند. صفحه رسمی سازنده این تیغه را برای ابزارهای پانچ CP-3148، CP-3150، PD-3141C و PD-3141D معرفی می‌کند. این محصول خودِ آچار پانچ نیست؛ قطعه‌ای تعویض‌پذیر برای کار روی ترمینال بلوک است و باید تنها با ابزار سازگار و کاربرد تعریف‌شده استفاده شود. تصویر این صفحه از مسیر رسمی دقیق 5CP-16A گرفته شده و برای جلوگیری از اشتباه با مدل‌های بسیار شبیه خانواده 5CP-16، 5CP-16B، 5CP-16BK و 5CP-16D، کد کامل مدل در همه بخش‌ها حفظ شده است.

هویت دقیق مدل 5CP-16A

در خانواده تیغه‌های پانچ Pro’sKit، یک حرف یا پسوند کوتاه می‌تواند نوع استاندارد اتصال، شکل دو سر تیغه یا وجود قابلیت برش را تغییر دهد. به همین دلیل عبارت 5CP-16A باید به‌صورت یک کد کامل خوانده شود. صفحه رسمی این مدل عبارت «66, 110/88 type, both end with cuts function» را ثبت کرده است؛ یعنی یک سر برای نوع 66 و سر دیگر برای 110/88 است و هر دو سر عملکرد برش هم‌زمان دارند. این تعریف با تیغه Dual 66، نسخه Dual 110/88، نسخه KRONE 110 یا مدل بدون برش یکسان نیست. شباهت ظاهری، رنگ یا امکان قرارگرفتن فیزیکی در نگهدارنده به‌تنهایی مجوز جایگزینی مدل دیگری نیست.

کاربرد رسمی روی ترمینال بلوک

کاربرد ثبت‌شده برای 5CP-16A کار روی terminal block است. تیغه پانچ، هادی را در شیار تماس عایق‌بر قرار می‌دهد و در سمتی که لبه برش دارد، اضافه سیم را در همان چرخه قطع می‌کند. نتیجه درست به هماهنگی سه جزء وابسته است: تیغه دقیق 5CP-16A، ابزار سازگار و ترمینال نوع 66 یا 110/88. اگر بلوک از استاندارد دیگری باشد یا تیغه در جهت نادرست نصب شود، فشار می‌تواند به تماس، سیم یا لبه تیغه آسیب بزند. پیش از شروع، کد بلوک و راهنمای سیستم کابل‌کشی باید بررسی شود؛ ظاهر مشابه بلوک‌ها معیار کافی برای تشخیص استاندارد نیست.

ابزارهای سازگار اعلام‌شده

عنوان رسمی سازنده چهار ابزار CP-3148، CP-3150، PD-3141C و PD-3141D را به‌عنوان ابزارهای سازگار نام می‌برد. این فهرست، مبنای قطعی همین صفحه است و سازگاری با ابزارهای دیگر از روی شکل دسته یا محل نصب حدس زده نمی‌شود. پیش از نصب، کد کامل روی بدنه ابزار خوانده شود. نگهدارنده تیغه باید تمیز، سالم و بدون تغییر شکل باشد. تیغه در حالی نصب می‌شود که ابزار تحت فشار نیست و دست از مسیر ضربه و برش دور نگه داشته شده است. پس از نصب، یک حرکت آرام و بدون سیم برای اطمینان از قفل‌شدن صحیح و نبود لقی غیرعادی انجام می‌شود.

انتخاب سر 66 یا 110/88

هر دو سر این تیغه قابلیت برش دارند، اما استاندارد اتصال آن‌ها متفاوت است: یک سر برای نوع 66 و سر دیگر برای 110/88 ساخته شده است. پیش از هر پانچ، نوع بلوک و سمت اضافه سیم کنترل می‌شود؛ لبه برش باید در سمت بخش زائد قرار گیرد، نه در سمت مسیری که باید باقی بماند. این ساختار دوگانه امکان کار با دو خانواده ترمینال را می‌دهد، اما به معنی سازگاری با KRONE یا هر استاندارد دیگری نیست. انتخاب سر به مشخصات بلوک، نقشه سیم‌کشی و دستور سامانه وابسته است و از روی شباهت ظاهری انجام نمی‌شود.

آماده‌سازی پیش از پانچ

مدار و کابل پیش از کار از هر منبع انرژی یا سیگنال خطرناک جدا می‌شوند. نوع ترمینال، قطر و ساختار هادی و روش آرایش زوج‌ها مطابق دستور سازنده سامانه کنترل خواهد شد. سیم نباید کشیده، له یا دارای بریدگی قبلی باشد. مسیر هادی بدون پیچش اضافی داخل شیار هدایت می‌شود و طول آزاد به‌اندازه‌ای در نظر گرفته خواهد شد که لبه برش بتواند بخش زائد را جدا کند. آلودگی، خرده سیم یا قطعه عایق باقی‌مانده در شیار باید پیش از پانچ پاک شود، زیرا مانع نشستن کامل هادی و تماس پایدار می‌شود.

روش استفاده کنترل‌شده

پس از نصب تیغه، ابزار عمود بر بلوک قرار می‌گیرد. تیغه نباید با زاویه جانبی وارد شیار شود. سیم در مسیر تعیین‌شده نگه داشته می‌شود، سمت برش دوباره کنترل خواهد شد و سپس فشار یا ضربه مطابق سازوکار خود ابزار اعمال می‌شود. افزایش نیرو با ضربه خارجی، چکش یا اهرم اضافه مجاز نیست. اگر هادی پس از یک چرخه کامل در جای خود ننشست، تکرار بی‌برنامه ضربه می‌تواند تماس را تغییر شکل دهد؛ در این وضعیت نوع بلوک، جهت تیغه، تنظیم ابزار و وضعیت شیار باید بازبینی شوند.

کنترل کیفیت اتصال

پس از پانچ، هادی باید در عمق یکنواخت شیار قرار گرفته باشد و عایق در خارج از ناحیه طراحی‌شده پاره نشده باشد. در سمت برش، اضافه سیم باید تمیز جدا شده باشد و رشته یا زائده آزاد باقی نماند. بلوک نباید ترک، شکستگی یا جابه‌جایی تماس نشان دهد. کنترل الکتریکی یا آزمون شبکه مطابق استاندارد پروژه انجام می‌شود؛ تیغه به‌تنهایی کیفیت نهایی مدار را تضمین نمی‌کند. اگر اتصال مردود است، ابتدا علت مشخص می‌شود و تعویض تیغه، اصلاح آماده‌سازی یا استفاده از قطعه مصرفی صحیح بر اساس شواهد انجام خواهد شد.

بازرسی تیغه و زمان تعویض

لبه‌ها پیش و پس از کار از نظر لب‌پریدگی، خمیدگی، زنگ‌زدگی، کندی و آلودگی بررسی می‌شوند. هر دو سر برش‌دار باید در استاندارد متناظر خود بدون فشار جانبی بخش زائد را جدا کنند. اگر برش ناقص، له‌شدن هادی یا نیاز به نیروی غیرعادی تکرار شود، استفاده متوقف می‌شود. سوهان‌کاری، سنگ‌زنی یا تغییر دستی پروفیل تیغه مجاز نیست؛ این کار هندسه طراحی‌شده را عوض می‌کند و ممکن است به بلوک یا هادی آسیب بزند. تیغه فرسوده با مدل کامل 5CP-16A جایگزین می‌شود، نه با عضو شبیه همان خانواده.

تمیزکاری و نگهداری

پس از پایان کار، ذرات عایق و خرده سیم با برس نرم یا روش خشک مناسب پاک می‌شوند. تیغه در محیط خشک، دور از رطوبت و تماس با ابزارهای سنگین نگهداری خواهد شد. مواد روغنی نباید روی سطحی بمانند که می‌تواند ترمینال یا هادی را آلوده کند. بهتر است تیغه در محفظه‌ای با برچسب کامل مدل نگهداری شود تا با نسخه‌های 5CP-16، 5CP-16B، 5CP-16BK یا 5CP-16D جابه‌جا نشود. در انبار کارگاهی، ثبت تعداد چرخه یا بازرسی دوره‌ای به تشخیص فرسایش تدریجی کمک می‌کند.

جدول مشخصات رسمی

اطلاعات حمل؛ نه مشخصات یک تیغه

صفحه رسمی، وزن خالص ۱۸ کیلوگرم، وزن ناخالص ۱۹ کیلوگرم و حجم ۰٫۴۵ فوت مکعب یا ۰٫۰۱ مترمکعب را برای کارتن حمل ۵۰۰ عددی ثبت می‌کند. این اعداد وزن یا ابعاد یک تیغه نیستند و نباید در انتخاب فنی یا هزینه ارسال یک واحد به‌عنوان مشخصات تکی تفسیر شوند. مقدار MOQ نیز صفر ثبت شده است. در صفحه محصول، این داده‌ها فقط برای شفافیت منبع عمده‌فروشی ذکر می‌شوند؛ معیار خرید یک واحد، هویت مدل، نوع 66 / 110/88، قابلیت برش یک سر و سازگاری رسمی است.

جدول کنترل پیش از استفاده

چرا مدل‌های نزدیک جایگزین نیستند؟

نام‌گذاری رسمی نشان می‌دهد مدل پایه 5CP-16 ساختار Dual 66 با برش یک سر دارد؛ 5CP-16B ساختار Dual 110/88 دارد؛ 5CP-16BK به KRONE 110 مربوط است؛ و 5CP-16D برای جک تلفن 630A و بدون عملکرد برش تعریف شده است. مدل حاضر تنها نسخه ترکیبی 66 و 110/88 با قابلیت برش در هر دو سر است. این تفاوت‌ها نتیجه عملکردی دارند و صرفاً تفاوت نام تجاری نیستند. در این صفحه هیچ تصویر، مشخصه یا ادعایی از مدل‌های نزدیک استفاده نشده است.

ایمنی کار

5CP-16A عایق برق یا ابزار کار روی مدار زنده معرفی نشده است. کابل و تجهیزات قبل از کار بی‌انرژی می‌شوند. عینک محافظ در محیطی که احتمال پرتاب خرده سیم وجود دارد مفید است و انگشتان باید از مسیر ضربه و لبه برش دور بمانند. تیغه برای بریدن اجسام دیگر، بازکردن پیچ، خراش‌دادن سطح یا اعمال اهرم ساخته نشده است. اگر ابزار سقوط کرده یا تیغه ضربه جانبی دیده، پیش از استفاده بعدی بازرسی کامل انجام می‌شود. هرگونه شکستگی یا تغییر فرم، دلیل توقف استفاده است.

پرسش‌های متداول

آیا 5CP-16A یک آچار پانچ کامل است؟

خیر؛ محصول فقط تیغه یدکی مدل‌خاص است و برای کار به یکی از ابزارهای سازگار رسمی نیاز دارد.

آیا هر دو سر تیغه برش دارند؟

بله؛ صفحه رسمی قابلیت برش را برای هر دو سر 66 و 110/88 ثبت کرده است.

آیا برای بلوک 110/88 یا KRONE مناسب است؟

یک سر برای 110/88 تأیید شده است، اما KRONE استاندارد جداگانه‌ای دارد و برای آن باید کد رسمی متناظر انتخاب شود.

آیا CP-3152 در فهرست سازگاری است؟

خیر؛ فهرست رسمی همین مدل CP-3148، CP-3150، PD-3141C و PD-3141D است و سازگاری دیگری در این صفحه ادعا نمی‌شود.

آیا تصویر گالری باید زمینه سفید داشته باشد؟

الزام مربع و زمینه سفید فقط برای تصویر شاخص است؛ هر تصویر گالری یا میان‌متن باید دقیقاً متعلق به مدل 5CP-16A باشد.

جمع‌بندی

Pro’sKit 5CP-16A تیغه یدکی 66 / 110/88 برای ترمینال بلوک است که هر دو سر آن قابلیت برش دارند. ابزارهای سازگار رسمی CP-3148، CP-3150، PD-3141C و PD-3141D هستند. انتخاب درست با تطبیق کد کامل مدل، نوع 66 یا 110/88، جهت لبه برش و کد ابزار انجام می‌شود. نصب بدون فشار، قرارگیری عمودی، کنترل سمت اضافه سیم، بازرسی نتیجه و نگهداری خشک، چرخه استفاده ایمن و قابل تکرار را تشکیل می‌دهند. این صفحه تنها داده و تصویر دقیق همین مدل را به کار می‌برد و هیچ عضو نزدیک خانواده را جایگزین نمی‌کند.
