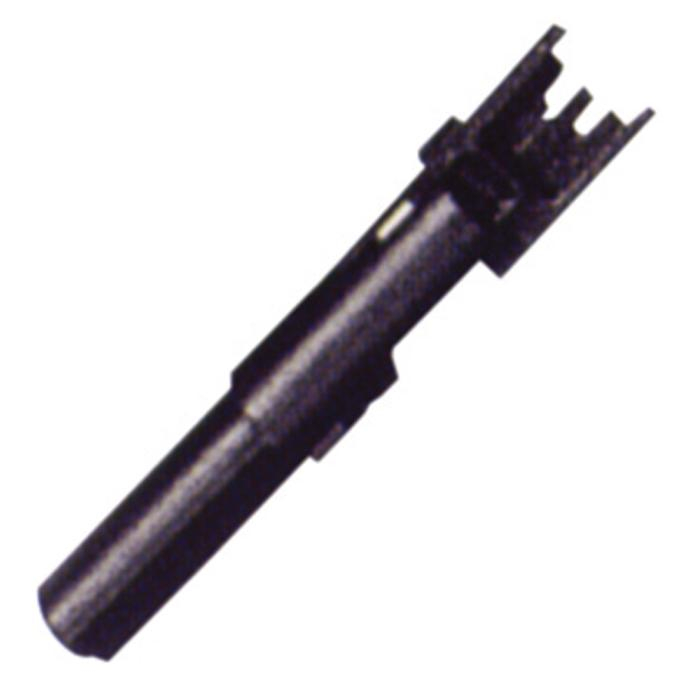

تیغه BIX یدکی ابزار پانچ شبکه پروسکیت مدل Pro’sKit 5PK-3140N-BIX با قابلیت برش قطعه تعویض مدل‌خاص برای آچار پانچ CP-3148 است. سازنده در صفحه رسمی همین کد، نوع ترمینال را BIX و عملکرد تیغه را «با قابلیت برش» اعلام می‌کند. این کالا خود ابزار پانچ کامل نیست و تنها تیغه‌ای است که باید داخل ابزار سازگار نصب شود. تصویر استفاده‌شده مستقیماً از مسیر رسمی 5PK-3140N-BIX دریافت شده، ۷۰۰ در ۷۰۰ پیکسل و دارای زمینه سفید است؛ بنابراین هیچ تصویر یا ویژگی از تیغه مشابه وارد این صفحه نشده است.

هویت دقیق تیغه Pro’sKit 5PK-3140N-BIX

در خانواده تیغه‌های پانچ، یک پسوند کوتاه می‌تواند استاندارد ترمینال و نوع عملکرد را تغییر دهد. به همین دلیل کد 5PK-3140N-BIX باید کامل خوانده شود و بخش BIX آن حذف یا با شماره‌ای شبیه جایگزین نشود. عنوان رسمی «Bix Blade for Punch Down Tool (BIX, with cuts function)» دو ویژگی قطعی را نشان می‌دهد: این قطعه برای بلوک BIX طراحی شده و قابلیت بریدن بخش اضافه سیم را هم دارد. شکل ظاهری نزدیک، رنگ مشابه یا قرارگرفتن فیزیکی یک تیغه دیگر در ابزار به‌تنهایی سازگاری را ثابت نمی‌کند.

کاربرد روی ترمینال و بلوک BIX

سامانه BIX در کابل‌کشی ساخت‌یافته برای نشاندن هادی روی کنتاکت‌های عایق‌بر به تیغه متناسب نیاز دارد. 5PK-3140N-BIX هنگام ضربه ابزار، سیم را در محل صحیح بلوک قرار می‌دهد و لبه برش آن قسمت آزاد و اضافی هادی را جدا می‌کند. نتیجه درست به سه عامل وابسته است: تیغه دقیق این مدل، ابزار CP-3148 و بلوک واقعاً BIX. اگر بلوک یا تیغه متعلق به استاندارد دیگری باشد، فشار ممکن است به شیار، تماس فلزی، سیم یا خود لبه آسیب بزند. نوع بلوک باید از روی مستندات نصب یا کد سازنده مشخص شود، نه فقط ظاهر آن.

سازگاری رسمی فقط با CP-3148

توضیح رسمی سازنده 5PK-3140N-BIX را برای آچار پانچ CP-3148 معرفی می‌کند. بر همین اساس، سازگاری قطعی این صفحه فقط CP-3148 است و ابزار دیگری از روی شباهت دسته یا نگهدارنده به فهرست افزوده نمی‌شود. پیش از نصب، کد کامل روی بدنه ابزار خوانده می‌شود. محل قرارگیری تیغه باید تمیز، سالم و بدون تغییر شکل باشد. نصب در حالی انجام می‌شود که ابزار تحت فشار نیست و دست از مسیر ضربه و لبه برش فاصله دارد. پس از جاافتادن، یک حرکت آرام بدون سیم برای بررسی قفل‌شدن صحیح و نبود لقی غیرعادی مفید است.

قابلیت برش و جهت صحیح نصب

عبارت with cuts function نشان می‌دهد تیغه علاوه بر نشاندن هادی، بخش اضافه سیم را قطع می‌کند. سمت برش باید رو به انتهای آزاد سیم باشد؛ در غیر این صورت ممکن است بخش موردنیاز مدار بریده شود. پیش از اولین پانچ، مسیر هادی، سمت ادامه کابل و سمت اضافه با چشم کنترل خواهند شد. تیغه عمود بر شیار قرار می‌گیرد و نیروی جانبی به آن وارد نمی‌شود. اگر پس از ضربه سیم جدا نشد، تکرار بی‌هدف فشار راه‌حل نیست؛ ابتدا جهت تیغه، وضعیت لبه، تطبیق بلوک و آماده‌سازی سیم بررسی می‌شود.

آماده‌سازی کابل پیش از پانچ

مدار و تجهیزات فعال پیش از کار بی‌انرژی می‌شوند و کابل روی سطحی پایدار قرار می‌گیرد. روکش بیرونی فقط به اندازه لازم برداشته می‌شود تا زوج‌ها بیش از حد باز یا آسیب‌دیده نشوند. هادی باید تمیز، بدون بریدگی قبلی و در مسیر تعریف‌شده بلوک قرار گیرد. پیچش اضافی یا کشیدن شدید سیم می‌تواند نتیجه اتصال را تضعیف کند. خرده سیم و بخش‌های عایق باقی‌مانده در شیار باید پاک شوند، زیرا مانع نشستن کامل هادی خواهند شد. دستور سازنده سامانه کابل‌کشی درباره آرایش زوج‌ها و شعاع خم همیشه بر روش عمومی اولویت دارد.

روش پانچ کنترل‌شده

پس از تطبیق کد تیغه و ابزار، هادی در شیار BIX قرار می‌گیرد و سمت اضافه سیم مشخص می‌شود. ابزار CP-3148 عمود بر سطح نگه داشته خواهد شد تا ضربه در امتداد شیار انتقال پیدا کند. فشار کج یا چرخاندن ابزار هنگام ضربه می‌تواند لبه تیغه و بدنه بلوک را تحت تنش قرار دهد. یک ضربه کامل و کنترل‌شده بهتر از چند فشار ناقص است. اگر ابزار قابلیت تنظیم نیرو دارد، مقدار آن باید طبق راهنمای بلوک و کابل انتخاب شود. دست دیگر نباید روبه‌روی لبه برش یا زیر محل کار قرار گیرد.

بازرسی اتصال پس از اجرا

هادی پس از پانچ باید در عمق یکنواخت شیار نشسته باشد و عایق در خارج از ناحیه طراحی‌شده پارگی غیرعادی نشان ندهد. سمت آزاد سیم باید تمیز بریده شده باشد و رشته یا زائده‌ای باقی نماند. بلوک نیز نباید ترک، شکستگی یا جابه‌جایی تماس داشته باشد. آزمون شبکه یا کنترل پیوستگی مطابق رویه پروژه انجام می‌شود، زیرا تیغه به‌تنهایی کیفیت نهایی مسیر را تضمین نمی‌کند. اگر نتیجه مردود است، علت باید میان آماده‌سازی سیم، آلودگی، فرسودگی تیغه، تنظیم ابزار یا ناسازگاری استاندارد تفکیک شود.

نگهداری لبه و عمر مفید

پس از پایان کار، خرده‌های سیم از اطراف تیغه و نگهدارنده پاک می‌شوند. سطح فلزی باید خشک بماند و در محفظه‌ای با برچسب کامل 5PK-3140N-BIX نگهداری شود تا با تیغه‌های استاندارد دیگر جابه‌جا نشود. پیش از هر شیفت، لبه از نظر لب‌پریدگی، خمیدگی، زنگ‌زدگی یا کندی بررسی خواهد شد. سوهان‌کاری، سنگ‌زنی یا تغییر دستی پروفیل تیغه مجاز نیست، چون هندسه اصلی را عوض می‌کند. تکرار برش ناقص، نیاز به نیروی غیرعادی یا مشاهده آسیب ظاهری نشانه توقف استفاده و تعویض با همان مدل دقیق است.

مرز میان تیغه یدکی و ابزار کامل

این صفحه یک تیغه مصرفی یا تعویضی را معرفی می‌کند، نه آچار پانچ کامل، کابل، سوکت یا بلوک ترمینال. برای استفاده عملی، کاربر باید CP-3148 سالم و بلوک BIX متناسب با پروژه را جداگانه در اختیار داشته باشد. تصویر رسمی ممکن است اندازه ظاهری قطعه را نشان دهد، اما منبع برای این مدل ابعاد، وزن تکی، جنس آلیاژ یا سختی عددی ارائه نکرده است؛ بنابراین چنین مقادیری حدس زده نشده‌اند. انتخاب باید بر پایه کد کامل، نوع BIX، وجود قابلیت برش و سازگاری صریح با CP-3148 انجام شود.

جدول مشخصات رسمی Pro’sKit 5PK-3140N-BIX

تفسیر صحیح داده‌های حمل

رکورد رسمی توزیع، مبدأ TW، بسته‌بندی Bulk و تعداد ۴۰۰ واحد در کارتن را نشان می‌دهد. وزن خالص ۱۱٫۵ کیلوگرم، وزن ناخالص ۱۲ کیلوگرم و حجم ۰٫۴ فوت مکعب یا ۰٫۰۱ مترمکعب هم برای بسته حمل ثبت شده‌اند. این اعداد وزن یا حجم یک تیغه نیستند و نباید برای محاسبه وزن تکی یا ابعاد محصول تقسیم و تفسیر شوند. مقدار MOQ صفر نیز شرط فنی کالا نیست. برای انتخاب یک واحد، داده‌های معتبر همان کد مدل، ترمینال BIX، قابلیت برش و سازگاری CP-3148 هستند.

کنترل اصالت هنگام تحویل

در زمان تحویل، کد 5PK-3140N-BIX روی بسته یا برچسب با سفارش تطبیق داده می‌شود. شکل تیغه با تصویر رسمی همین صفحه مقایسه خواهد شد و لبه‌ها باید بدون شکستگی، تاب یا خوردگی باشند. بسته‌بندی Bulk به معنی آن است که نوع ارائه می‌تواند ساده‌تر از بسته‌های خرده‌فروشی باشد؛ نبود کارت بلیستر به‌تنهایی نشانه غیر اصل بودن نیست. از سوی دیگر، شباهت ظاهری بدون کد و مدرک کافی نیز اصالت را ثابت نمی‌کند. ضمانت این صفحه «اصالت و سلامت فیزیکی» است و قطعه آسیب‌دیده نباید داخل ابزار نصب شود.

مقایسه تصمیم‌گیری پیش از استفاده

ایمنی و محدودیت استفاده

5PK-3140N-BIX ابزار عایق‌شده برای کار روی مدار زنده معرفی نشده است. پیش از کار، تجهیزات از منبع انرژی جدا می‌شوند و خطرهای محیطی کنترل خواهند شد. عینک محافظ در محیطی که احتمال پرتاب خرده سیم وجود دارد مفید است. انگشتان باید از مسیر ضربه و برش دور بمانند. این تیغه برای بریدن اجسام دیگر، خراش‌دادن سطح، بازکردن پیچ یا اعمال اهرم ساخته نشده است. اگر ابزار سقوط کرده، نگهدارنده تغییر شکل داده یا تیغه ضربه جانبی دیده، استفاده متوقف و هر دو قطعه پیش از ادامه بررسی می‌شوند.

پرسش‌های متداول

آیا 5PK-3140N-BIX یک آچار پانچ کامل است؟

خیر؛ این کالا فقط تیغه یدکی مدل‌خاص است و برای استفاده به ابزار CP-3148 نیاز دارد.

آیا تیغه قابلیت بریدن سیم اضافه را دارد؟

بله؛ منبع رسمی عبارت with cuts function را برای همین مدل ثبت کرده است و جهت لبه باید هنگام نصب کنترل شود.

آیا برای بلوک 110، 66 یا KRONE هم مناسب است؟

این صفحه فقط سازگاری با ترمینال BIX را تأیید می‌کند. هر استاندارد دیگر باید تیغه رسمی و مدل‌خاص خود را داشته باشد.

آیا می‌توان آن را روی ابزار دیگری نصب کرد؟

سازگاری رسمی ثبت‌شده CP-3148 است؛ سازگاری با ابزار دیگر بدون مدرک سازنده در این صفحه ادعا نمی‌شود.

آیا وزن ۱۱٫۵ کیلوگرم مربوط به یک تیغه است؟

خیر؛ این مقدار وزن خالص بسته حمل ۴۰۰ واحدی در رکورد توزیع است و وزن تکی از آن استنباط نمی‌شود.

جمع‌بندی انتخاب مدل

Pro’sKit 5PK-3140N-BIX تیغه یدکی برش‌دار برای ترمینال BIX و ابزار پانچ CP-3148 است. مرزهای هویتی محصول شامل کد کامل 5PK-3140N-BIX، عبارت BIX، قابلیت برش و سازگاری صریح با CP-3148 هستند. انتخاب، نصب و بازرسی باید بر همین چهار نشانه تکیه کند. تصویر شاخص رسمی مربع و سفید است و متن فقط داده‌های دقیق همین مدل را استفاده می‌کند. رعایت جهت لبه، پانچ عمودی، کنترل نتیجه و نگهداری خشک، عمر قطعه و کیفیت اتصال را بهتر حفظ می‌کند.
