نوک یدکی قلع‌کش پروسکیت مدل Pro’sKit 5PK-366PN-T برای DP-366P قطعه جایگزین رسمی قلع‌کش DP-366P است. سازنده جنس را Polytetrafluoroethylene یا PTFE و قطر دهانه مرکزی را Ø3.5 میلی‌متر ثبت می‌کند. خود قلع‌کش، فنر، پیستون یا مجموعه تعمیر داخل این محصول نیست. تصویر رسمی دقیق ۱۰۰۰×۱۰۰۰، مربع و با پس‌زمینه سفید است. تطبیق کد کامل 5PK-366PN-T، مدل میزبان DP-366P و اندازه Ø3.5mm دهانه مرکزی پیش از سفارش ضروری است.

هویت دقیق Pro’sKit 5PK-366PN-T

کد کامل شامل 5PK، 366PN و پسوند T است. پسوند T به نوک جایگزین اشاره دارد و حذف هر بخش می‌تواند محصول را با خود پمپ یا نوک‌های خانواده DP-366 مخلوط کند. نام رسمی Soldering Tip For DP-366P و متن رسمی Replacement Tip For DP-366P است؛ بنابراین تنها سازگاری منتشرشده، قلع‌کش Pro’sKit DP-366P خواهد بود. شباهت ظاهری 508-366D-T یا کدهای دیگر دلیل سازگاری نیست. قطر دهانه، محل نشستن و ساختار داخلی باید با دستگاه میزبان هماهنگ باشند.

ساختار PTFE در نوک یدکی

سازنده Material را Polytetrafluoroethylene یا PTFE اعلام کرده است. این داده به جنس همین نوک مربوط است و نباید به بدنه کامل DP-366P تعمیم داده شود. حضور PTFE به معنی مقاومت نامحدود در برابر تماس طولانی با هویه، شعله یا هر دمایی نیست. تماس باید کوتاه و متناسب با کاربرد قلع‌کشی باشد. سوختگی، تغییر شکل، ترک یا گرفتگی دهانه می‌تواند آب‌بندی و مکش را کاهش دهد. برای پاک‌کردن، جسم تیز یا حرارت مستقیم به کار نمی‌رود و شکل داخلی و دهانه مرکزی قطعه باید حفظ شود.

قطر دهانه مرکزی رسمی Ø3.5 میلی‌متر

صفحه رسمی Center aperture of nozzle را Ø3.5 mm ثبت می‌کند. این عدد قطر دهانه مرکزی نوک است و ابعاد بیرونی، طول کامل یا قطر رزوه را بیان نمی‌کند. اندازه‌گیری از روی عکس معتبر نیست و تصویر مقیاس فنی محسوب نمی‌شود. اگر دهانه قطعه موجود تغییر شکل داده، سوخته یا با رسوب پوشیده شده است، مقایسه ظاهری به‌تنهایی کافی نخواهد بود. معیار نخست کد 5PK-366PN-T، دستگاه DP-366P و مشخصه رسمی Ø3.5 میلی‌متر است. هر عدد دیگری برای طول یا قطر بیرونی تا زمانی که در منبع رسمی منتشر نشده باشد به محصول افزوده نمی‌شود.

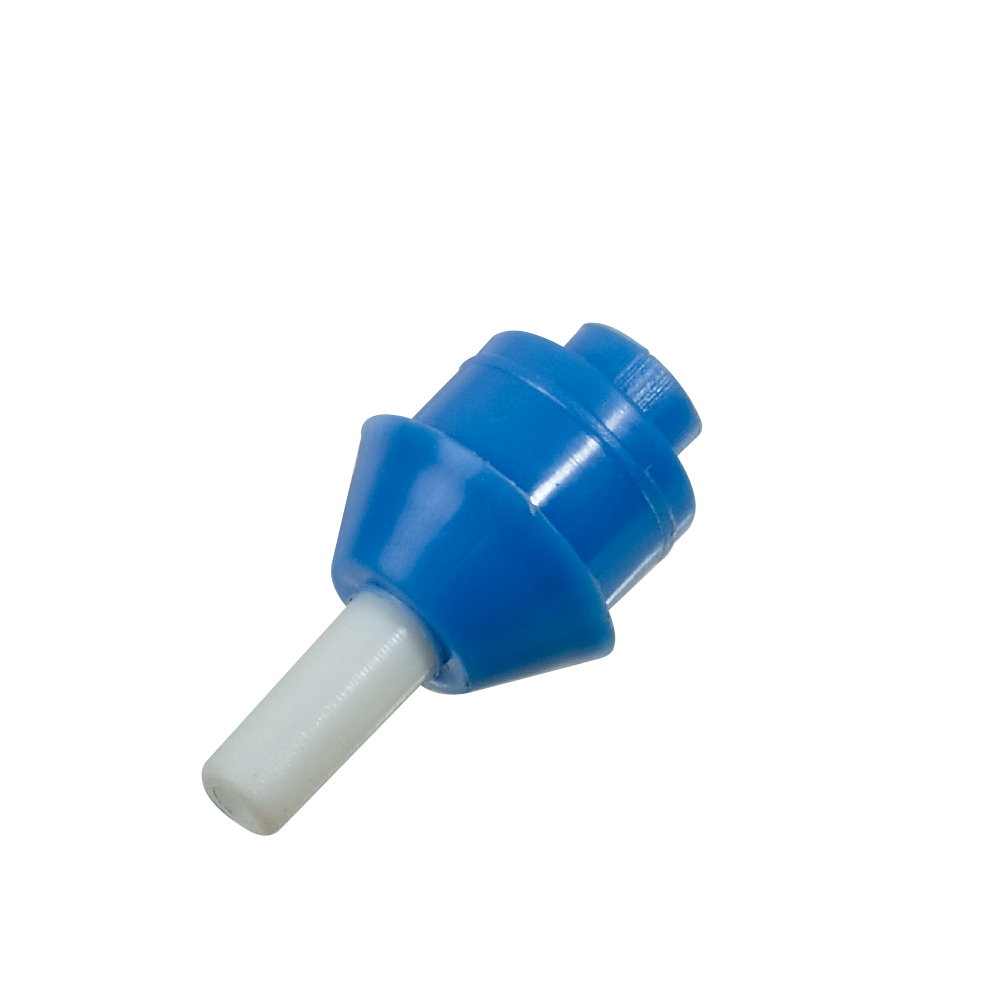

تصویر رسمی دقیق مدل

تصویر زیر مستقیماً از مسیر ProductPic/5PK-366PN-T سازنده آمده است. فایل ۱۰۰۰×۱۰۰۰ و زمینه آن سفید است، بنابراین همان تصویر در جایگاه شاخص، گالری و متن استفاده می‌شود. هیچ نوک مشابه یا تصویر خود پمپ جایگزین نشده است. عکس شکل بیرونی و فرم کلی را نشان می‌دهد؛ اطلاعات PTFE و قطر دهانه مرکزی Ø3.5mm از متن رسمی گرفته شده‌اند. در بازبینی قطعه واقعی، لبه، دهانه و سطح اتصال باید سالم باشند.

چرا نوک سالم برای مکش مهم است

پمپ قلع‌کش با حرکت پیستون اختلاف فشار ایجاد می‌کند و دهانه نوک باید نزدیک اتصال قرار گیرد. ترک، تاب، فرسودگی یا گرفتگی می‌تواند مسیر هوا را محدود یا نشتی ایجاد کند. کاهش مکش همیشه فقط از نوک نیست؛ اورینگ، فنر، پیستون، مخزن و شیوه کار نیز اثر دارند. تعویض 5PK-366PN-T زمانی منطقی است که مدل دستگاه درست باشد و خود نوک آسیب یا فرسودگی داشته باشد. اگر پس از تعویض مکش همچنان ضعیف است، کل مسیر در حالت سرد و ایمن بازبینی می‌شود. استفاده از نوک یدکی مناسب کمک می‌کند هندسه دهانه و اتصال مکانیکی مطابق طراحی DP-366P باقی بماند.

زمان مناسب تعویض

نشانه‌های قابل بررسی شامل ترک، له‌شدگی، سوختگی، کوتاه‌شدن محسوس، گشادشدن محل اتصال یا گرفتگی غیرقابل پاک‌سازی‌اند. تغییر رنگ سطح به‌تنهایی همیشه خرابی را ثابت نمی‌کند، اما همراه با تغییر شکل یا افت مکش نیاز به بررسی دارد. قطعه پس از سردشدن کامل از دستگاه جدا و با نمونه نو یا تصویر رسمی مقایسه می‌شود. اگر علت افت عملکرد، خرده قلع داخل سیلندر یا اورینگ خشک است، تعویض نوک به‌تنهایی مشکل را حل نمی‌کند. نگهداری یک 5PK-366PN-T یدکی برای کارگاه‌هایی که از DP-366P استفاده می‌کنند، زمان توقف را کم می‌کند، ولی قطعه یدکی باید تمیز و بدون فشار نگهداری شود.

روش تعویض ایمن

پمپ از محل کار دور و کاملاً سرد می‌شود. پیستون در وضعیت آزاد قرار می‌گیرد تا فنر ناخواسته عمل نکند. قطعه قدیمی مطابق ساختار دستگاه و بدون پیچاندن یا کشیدن شدید جدا خواهد شد. محل نشستن از خرده قلع و آلودگی پاک می‌شود؛ هیچ جسم فلزی تیز نباید سطح آب‌بندی را خراش دهد. نوک 5PK-366PN-T با جهت صحیح و فشار یکنواخت نصب می‌گردد. پس از نصب، قطعه نباید لق یا کج باشد. یک آزمون مکش بدون تماس با برد انجام می‌شود و سپس روی کار کم‌خطر کنترل خواهد شد. اگر نصب به نیروی غیرعادی نیاز دارد، ادامه داده نمی‌شود و مدل و اندازه دوباره تطبیق می‌یابند.

کار با پمپ قلع‌کش DP-366P

اتصال موردنظر با هویه مناسب تا ذوب کامل قلع گرم می‌شود. نوک قلع‌کش نزدیک قلع مذاب قرار می‌گیرد و مکانیزم مکش فعال خواهد شد. فشار مستقیم به پد یا پایه باید کم باشد؛ تماس خشن می‌تواند برد یا نوک را آسیب بزند. اگر قلع کامل خارج نشد، محل اجازه خنک‌شدن می‌یابد و مرحله با فلاکس یا روش مناسب تکرار می‌شود. نگه‌داشتن طولانی هویه روی اتصال و تکرار سریع می‌تواند پد را بلند کند. 5PK-366PN-T فقط قطعه مسیر مکش است و کیفیت نتیجه به توان هویه، ذوب کامل قلع، آب‌بندی پمپ و زمان‌بندی صحیح نیز وابسته خواهد بود.

تمیزکردن دهانه

قلع جمع‌شده فقط پس از سردشدن پمپ پاک می‌شود. ابتدا بدنه طبق روش سرویس دستگاه باز و خرده‌ها تخلیه می‌شوند. برای دهانه نوک از میله یا ابزار تیز بزرگ‌تر از مسیر استفاده نمی‌شود، زیرا خراش و گشادشدگی ایجاد می‌کند. ضربه، شعله و تماس مستقیم طولانی با هویه روش تمیزکاری نیستند. اگر گرفتگی بدون آسیب قابل رفع نیست، تعویض قطعه از ادامه فشار مناسب‌تر است. پس از تمیزکاری، مسیر هوا و اتصال نوک کنترل می‌شوند. ماده روان‌کننده یا حلال ناشناخته روی نوک قرار نمی‌گیرد، زیرا سازگاری شیمیایی آن در صفحه رسمی اعلام نشده است.

مرز سازگاری با نوک‌های مشابه

خانواده پروسکیت چند نوک یدکی با کدهای نزدیک دارد. 508-366C-T، 508-366D-T و 5PK-366PN-T سه هویت مستقل‌اند؛ وجود عدد 366 قابلیت جایگزینی را ثابت نمی‌کند. صفحه حاضر 5PK-366PN-T را فقط برای DP-366P تأیید می‌کند. استفاده از نوک دیگر ممکن است قطر، طول یا محل اتصال متفاوتی ایجاد کند. معیار انتخاب به ترتیب کد پمپ، کد نوک، مشخصات رسمی و تطبیق فیزیکی بدون فشار است.

خود پمپ در بسته نیست

تصویر و نام محصول فقط نوک را نشان می‌دهند. قلع‌کش DP-366P، هویه، اورینگ، فنر، میله تمیزکننده یا کیف همراه این قلم نیستند. در روابط صفحه، پمپ‌های قلع‌کش موجود برای مقایسه یا انتخاب مکمل نمایش داده می‌شوند، اما هیچ‌کدام جزء بسته 5PK-366PN-T نیستند. اگر کاربر خود DP-366P را ندارد، این قطعه به‌تنهایی ابزار مکش قلع ایجاد نمی‌کند. در سفارش سازمانی، کد قطعه یدکی جدا از کد دستگاه ثبت می‌شود تا تعداد نوک و تعداد پمپ مخلوط نشوند. وضعیت موجودی و قیمت هر محصول نیز مستقل است و نبود قیمت روی این صفحه به معنی همراه‌بودن رایگان با پمپ نیست.

کنترل اصالت و تحویل

هنگام تحویل، کد 5PK-366PN-T، عبارت Soldering Tip For DP-366P، اندازه Ø3.5mm دهانه مرکزی و نام Pro’sKit کنترل می‌شوند. قطعه باید تمیز، بدون ترک و با فرم یکنواخت باشد. بسته‌بندی Bulk در داده توزیع به معنی امکان عرضه عمده است و لزوماً شکل یک بسته خرده‌فروشی مشخص را تضمین نمی‌کند. فاکتور یا برچسب باید هویت را حفظ کند. اگر قطعه بدون کد یا با اندازه نامعلوم ارائه شده، تا تطبیق با سند رسمی نصب نمی‌شود. تصویر رسمی تنها یک زاویه دارد، پس تشخیص اصالت فقط از رنگ یا ظاهر انجام نمی‌گیرد و زنجیره تأمین و هویت مدل نیز اهمیت دارد.

اطلاعات لجستیک رسمی

Ship From در صفحه سازنده SH و Packing برابر Bulk است. فیلدهای CTN، وزن خالص و ناخالص، CUFT، مترمکعب و MOQ همگی صفر ثبت شده‌اند؛ این صفرها مشخصات فیزیکی یک نوک نیستند و به‌عنوان وزن، تعداد یا حجم محصول بازنشر نمی‌شوند. محصول فروشگاه یک قلم 5PK-366PN-T است و خود پمپ DP-366P همراه آن نیست.

مشخصات رسمی Pro’sKit 5PK-366PN-T

راهنمای تطبیق پیش از خرید

جمع‌بندی

5PK-366PN-T نوک یدکی رسمی PTFE با اندازه قطر دهانه مرکزی Ø3.5 میلی‌متر برای قلع‌کش DP-366P است. تصویر مربع سفید دقیق مدل، اطلاعات رسمی و مسیر دسته‌بندی کامل قلع‌کش‌های پروسکیت برای این صفحه ثبت شده‌اند. این قطعه زمانی انتخاب درست است که دستگاه میزبان دقیقاً DP-366P باشد و نوک فعلی دچار گرفتگی، ترک یا فرسودگی شده باشد. تعویض روی پمپ سرد، نصب بدون فشار و کنترل کل مسیر مکش از آسیب جلوگیری می‌کند. مدل‌های مشابه خانواده 366 بدون مدرک سازگاری جایگزین نمی‌شوند و خود پمپ یا دیگر قطعات سرویس داخل این محصول قرار ندارند.
