آچار پرس BNC پروسکیت مدل Proskit 6PK-230PA یک آچار پرس جغجغه‌ای ۲۲۰ میلی‌متری برای کانکتورهای کواکسیال سازگار است که بدنه S45C، دسته PP+TPR و پنج حفره شش‌ضلعی از ۱٫۷۳ تا ۸٫۱۵ میلی‌متر را در یک فک ارائه می‌کند.

🔎 معرفی proskit 6pk-230pa

نام انگلیسی کامل: Pro’sKit 6PK-230PA Coaxial Connectors Ratcheting Crimping Tool with S45C Body, AISI 4140 Die, PP+TPR Handle, Five HEX Cavities and 220mm Overall Length.

این مدل برای پرس اتصال‌های کواکسیال ساخته شده است؛ یعنی فک ابزار بدنه یا فرول کانکتور را به فرم شش‌ضلعی کنترل‌شده درمی‌آورد. کیفیت اتصال فقط به فشار دسته وابسته نیست. کابل، کانکتور، قطر فرول، حفره فک و طول آماده‌سازی روکش باید با یکدیگر هماهنگ باشند.

عبارت BNC در نام فروشگاهی، حوزه رایج استفاده را نشان می‌دهد، اما هر کانکتوری که ظاهر BNC دارد الزاماً با یکی از پنج حفره ابزار سازگار نیست. پیش از پرس، دیتاشیت کانکتور و قطر نهایی مورد نیاز را بخوانید. انتخاب حفره صرفاً بر اساس نام RG می‌تواند به پرس بیش‌ازحد یا اتصال شل منجر شود.

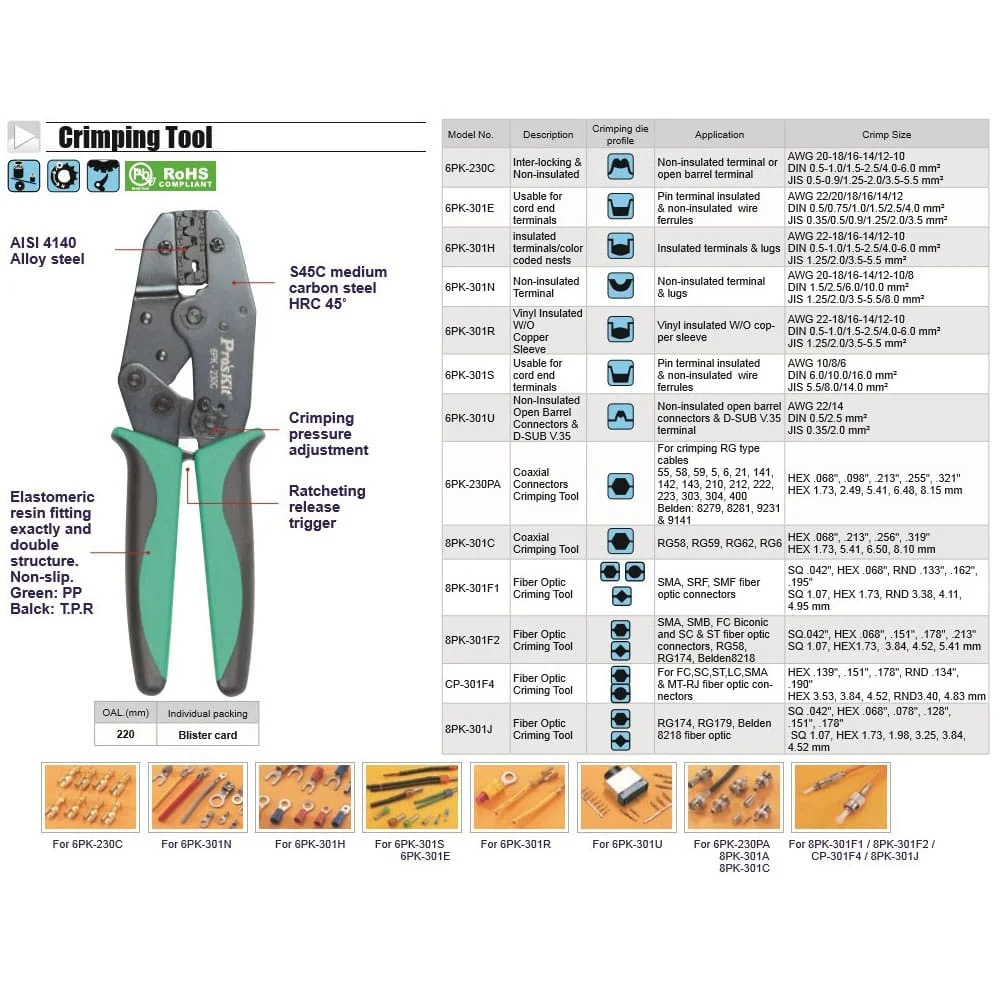

⚙️ جدول مشخصات فنی Pro’sKit 6PK-230PA

روکش سیاه بدنه برای افزایش مقاومت سطحی در برابر خوردگی در نظر گرفته شده و دسته دو جزئی گرفتن ابزار را پایدارتر می‌کند. جغجغه باعث می‌شود فک مرحله‌به‌مرحله بسته شود و تنظیم فشار برای کالیبراسیون مکانیزم مفید است. رهاساز جغجغه نیز برای بازکردن ابزار در شرایط لازم است؛ این قطعه جای انتخاب درست فک را نمی‌گیرد و به‌طور خودکار اتصال معیوب را تشخیص نمی‌دهد.

🔢 پنج اندازه دقیق حفره HEX در proskit 6pk-230pa

اعداد متریک و اینچی دو نمایش از حفره‌های همان فک proskit 6pk-230pa هستند، نه ده اندازه مستقل. پیش از پرس، فرول کانکتور را در حفره‌ای قرار دهید که سازنده کانکتور تعیین کرده است. حفره کوچک‌تر ممکن است بدنه، شیلد یا دی‌الکتریک را له کند و حفره بزرگ‌تر اتصال مکانیکی را ناقص باقی بگذارد.

📡 کابل‌های RG و Belden برای proskit 6pk-230pa

فهرست رسمی proskit 6pk-230pa برای کابل‌های RG شامل 55، 58، 59، 5، 6، 21، 141، 142، 143، 210، 212، 222، 223، 303، 304 و 400 است. برای Belden نیز کدهای 8279، 8281، 9231 و 9141 درج شده‌اند. این فهرست حوزه کاربرد فک را نشان می‌دهد، ولی کانکتور نصب‌شده روی هر کابل همچنان باید با قطر پرس تطبیق داشته باشد.

در بازار ممکن است کابل‌هایی با نام مشابه، قطر ژاکت یا ساختار شیلد متفاوت عرضه شوند. معیار نهایی، نقشه آماده‌سازی کانکتور و قطر فرول پس از پرس است. اگر کد کابل در فهرست دیده می‌شود اما حفره پیشنهادی کانکتور با ابزار هم‌خوان نیست، عملیات را انجام ندهید.

🎨 طراحی و مشخصات ظاهری proskit 6pk-230pa

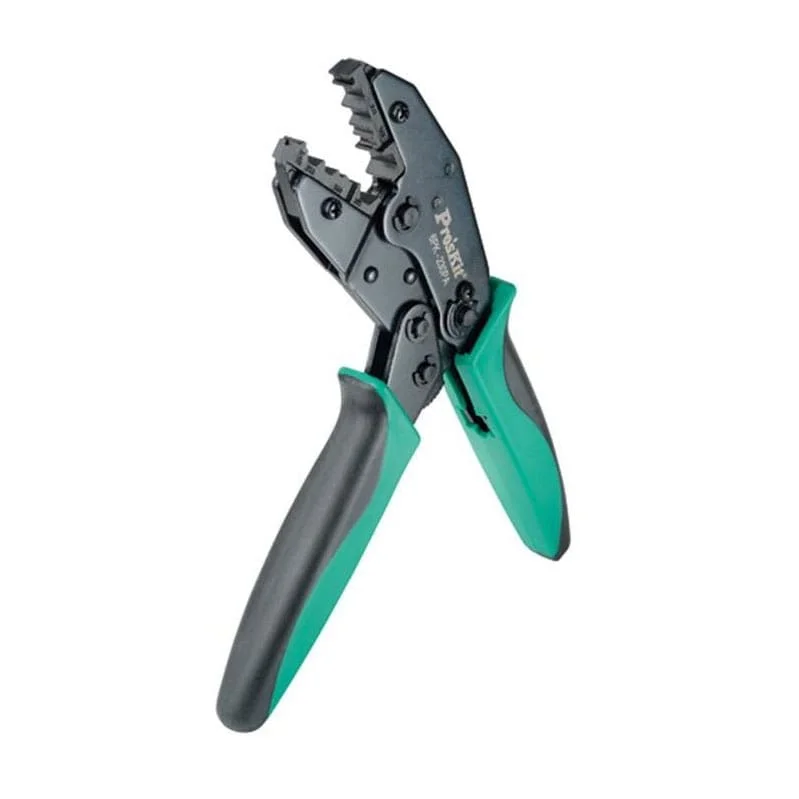

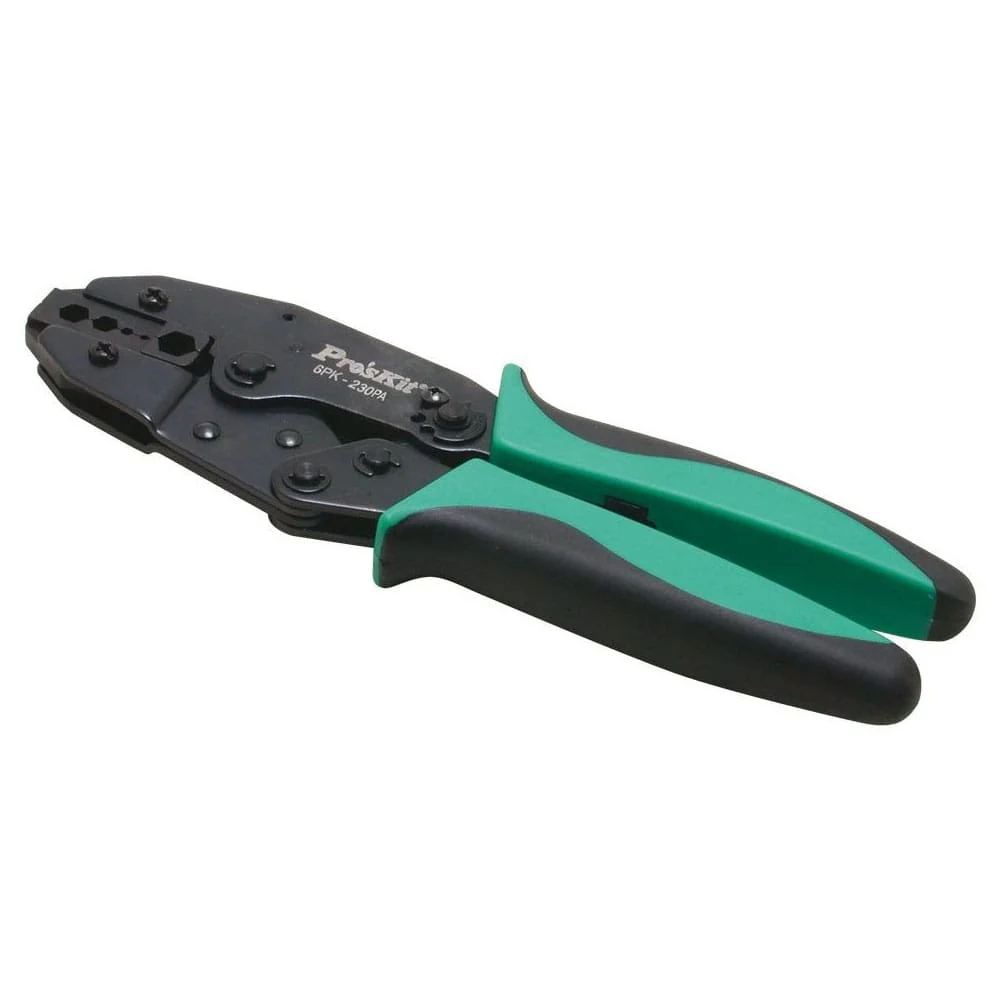

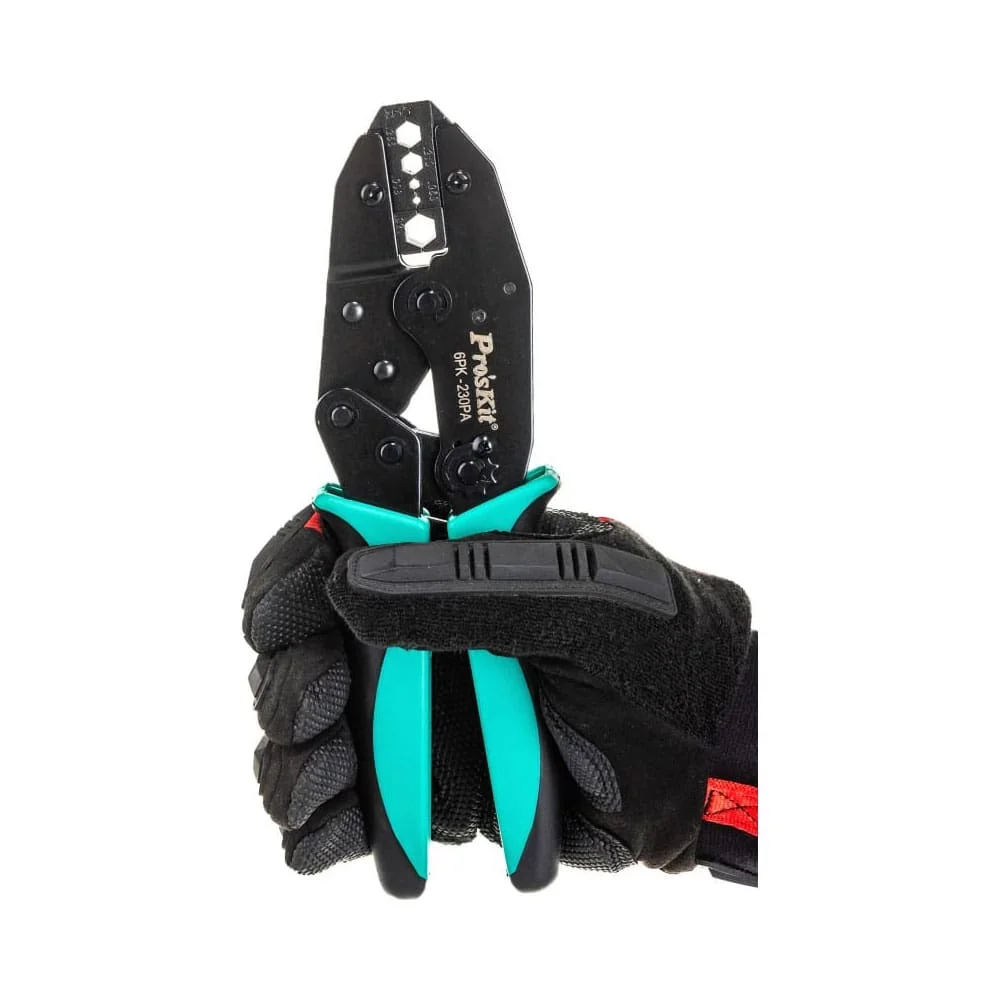

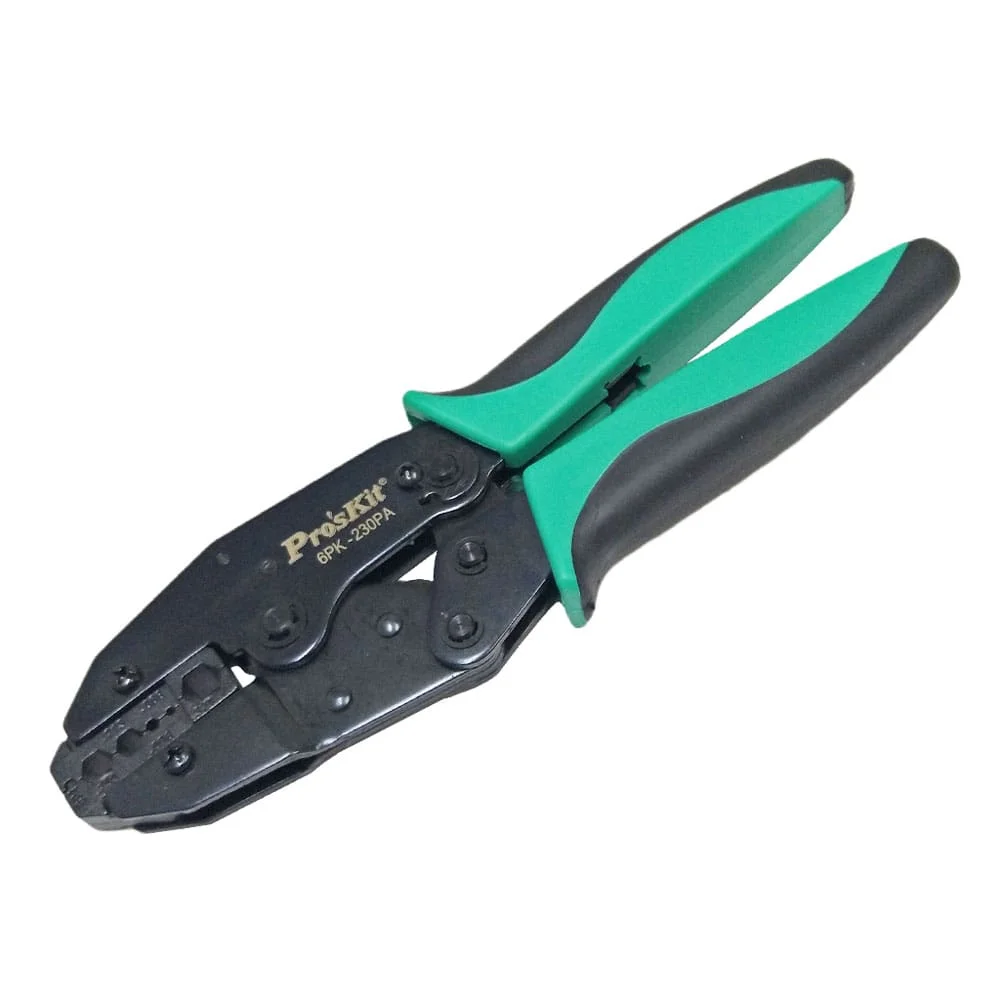

proskit 6pk-230pa بدنه فلزی بلند با دسته‌های سبز و مشکی دارد. طول ۲۲۰ میلی‌متر امکان اعمال نیرو با دو دست یا یک دست کنترل‌شده را فراهم می‌کند. پنج حفره روی یک فک ثابت در کنار هم قرار گرفته‌اند و اندازه هر حفره باید پیش از ورود کانکتور خوانده شود.

ضامن رهاساز نزدیک مکانیزم جغجغه قرار دارد و تنظیم فشار برای سرویس یا کنترل نتیجه پرس استفاده می‌شود. تغییر بی‌دلیل تنظیم می‌تواند ابعاد نهایی را عوض کند؛ قبل از کار تولیدی، یک نمونه آزمایشی بسازید و نتیجه را با گیج، اندازه‌گیری یا آزمون کشش مناسب ارزیابی کنید.

🛠️ روش صحیح پرس با proskit 6pk-230pa

1. کابل و کانکتور را شناسایی کنید: کد کابل، قطر فرول و طول لخت‌کاری را از دیتاشیت بخوانید.
2. کابل را عمود ببرید: مقطع له یا مورب باعث قرارگیری نامناسب کانکتور می‌شود.
3. روکش را آماده کنید: شیلد، دی‌الکتریک و هادی مرکزی نباید خراش یا اتصال کوتاه پیدا کنند.
4. کانکتور را کامل جا بزنید: فرول و بدنه باید تا نقطه نشیمن صحیح وارد شوند.
5. حفره HEX را انتخاب کنید: عدد فک را با دستور کانکتور تطبیق دهید.
6. کانکتور را هم‌محور نگه دارید: قرارگیری زاویه‌دار، پرس نامتقارن ایجاد می‌کند.
7. چرخه جغجغه را کامل کنید: دسته‌ها را یکنواخت ببندید و فقط در وضعیت خطا از رهاساز استفاده کنید.
8. اتصال را کنترل کنید: ظاهر، آزمون کشش ملایم، پیوستگی و نبود اتصال میان مغزی و شیلد بررسی شود.

اگر فک proskit 6pk-230pa پیش از پایان چرخه گیر کرد، فشار بیشتر وارد نکنید. با رهاساز ابزار را باز و علت را پیدا کنید: حفره نادرست، فرول کج یا جسم خارجی محتمل است. ادامه‌دادن با زور می‌تواند فک یا اتصال را آسیب بزند.

🧪 کنترل کیفیت بعد از پرس proskit 6pk-230pa

سطح شش‌ضلعی باید یکنواخت باشد و فرول نباید ترک، لبه تیز یا تاب واضح داشته باشد. کانکتور با کشش ملایم نباید روی کابل بلغزد یا بچرخد. رشته‌های شیلد نباید به هادی مرکزی برسند و هادی نیز نباید بریده یا بیش‌ازحد بلند باشد.

برای کارهای RF و تصویر، سلامت مکانیکی تنها بخشی از کنترل است. پیوستگی مسیر مرکزی و شیلد، نبود اتصال کوتاه و در پروژه‌های حساس امپدانس و افت مسیر نیز باید ارزیابی شوند. شعاع خم کابل و کیفیت خود کانکتور روی نتیجه نهایی اثر دارند.

🔄 تفاوت مدل قدیمی 6PK-230PA با CP-230PA فعلی

در فروشگاه رسمی قدیمی، 6PK-230PA با بدنه S45C و طول ۲۲۰ میلی‌متر معرفی شده است. صفحه فعلی سازنده برای CP-230PA بدنه S50C و طول ۲۲۵ میلی‌متر را نشان می‌دهد؛ پس CP-230PA با S50C و ۲۲۵ میلی‌متر نسخه‌ای متفاوت از 6PK-230PA با S45C و ۲۲۰ میلی‌متر است و مشخصات آن‌ها نباید بدون بررسی کد روی ابزار با هم ترکیب شود.

هر دو صفحه، فک AISI 4140 و همان پنج اندازه اصلی را نشان می‌دهند، اما هنگام سفارش یا تعویض ابزار، کد حک‌شده روی بدنه و بسته‌بندی را مبنا قرار دهید. متن این صفحه بر مدل 6PK-230PA موجود در عنوان محصول تنظیم شده است.

⚖️ مقایسه proskit 6pk-230pa با کیت 6PK-330K

اگر کابل‌بر و لخت‌کن مناسب دارید و قطرهای .068 تا .321 اینچ نیاز شما را پوشش می‌دهند، ابزار تکی انتخاب مستقیم‌تری است. برای چند فک و حمل یکپارچه ابزارها، صفحه کیت پرس Proskit 6PK-330K را بررسی کنید.

📦 اقلام همراه proskit 6pk-230pa و نکته وزن

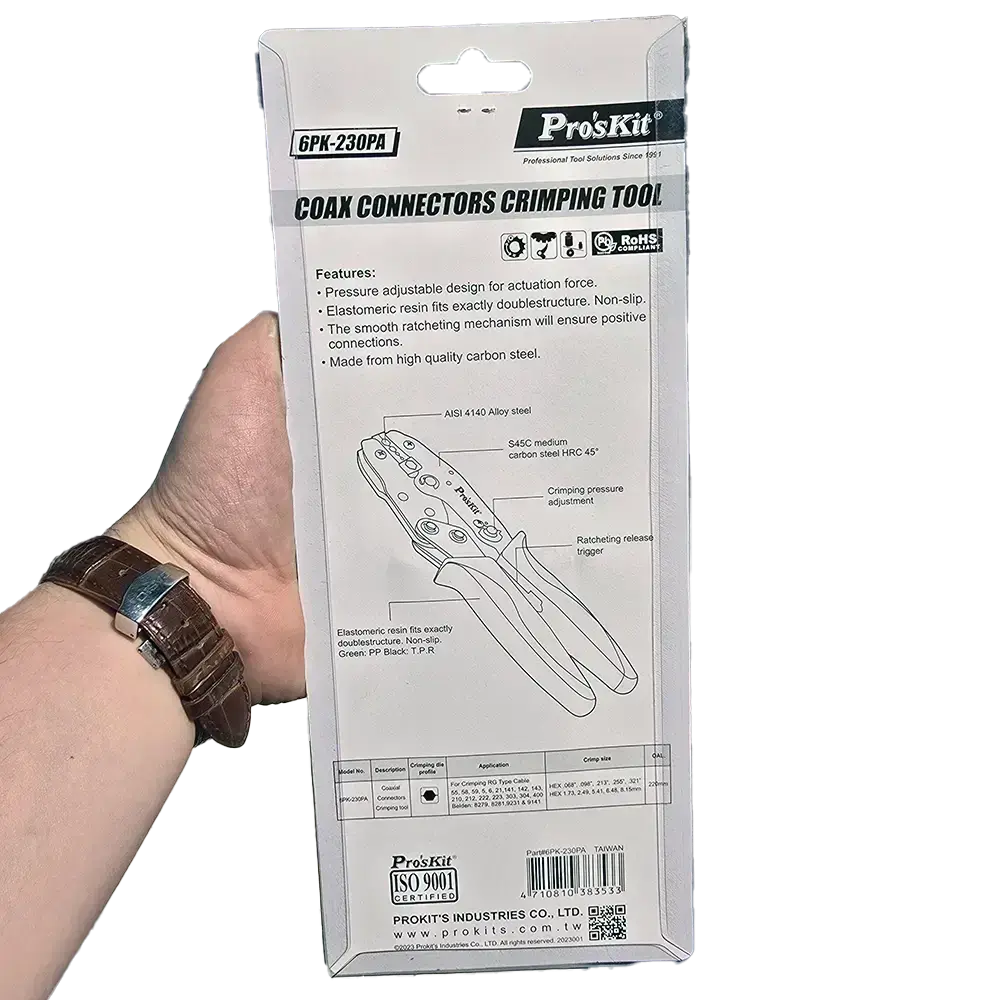

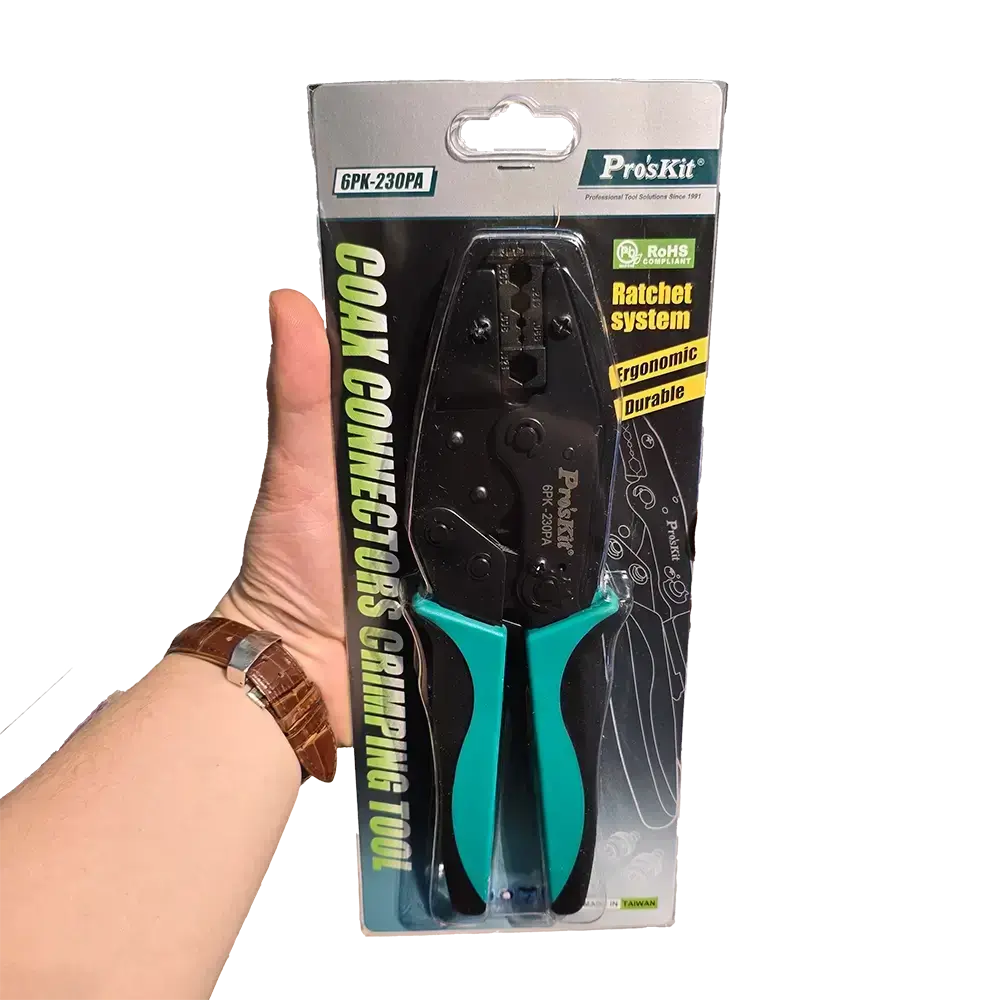

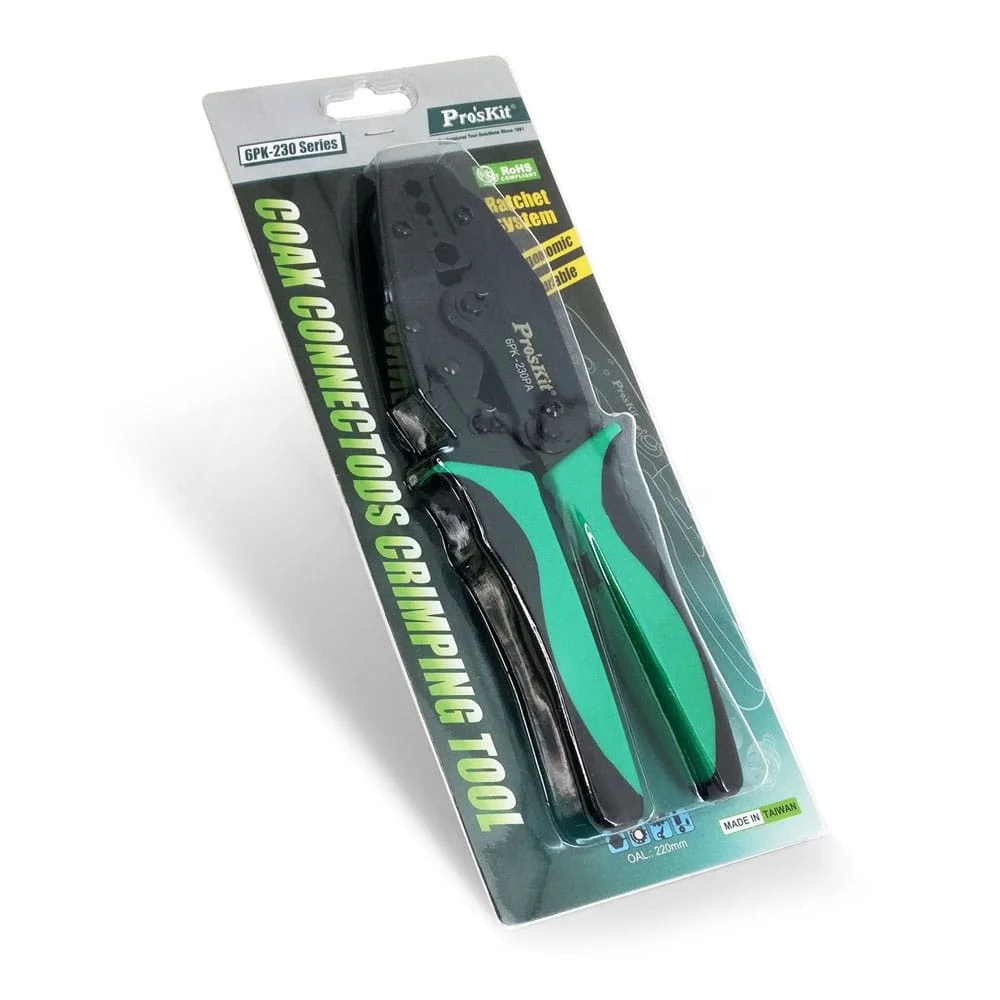

اقلام اصلی proskit 6pk-230pa شامل یک آچار پرس در بسته‌بندی Blister Card است. کابل، کانکتور، فک اضافه، لخت‌کن، کابل‌بر و دستگاه تست جزو اقلام رسمی این ابزار تکی نیستند. ادعای وزن ۵۷۰ گرم برای واحد محصول در منابع دقیق بررسی‌شده تأیید نشده است؛ بنابراین وزن قطعی برای یک ابزار اعلام نمی‌کنیم.

🛒 قیمت و خرید proskit 6pk-230pa از عصرتولز

قیمت روز و وضعیت موجودی proskit 6pk-230pa در همین صفحه نمایش داده می‌شود و مبلغ سبد خرید معیار نهایی سفارش است. پیش از خرید، پنج اندازه فک را با کانکتورهای مصرفی خود تطبیق دهید؛ تعداد کابل‌های فهرست‌شده جای این کنترل را نمی‌گیرد.

برای دیدن ابزارهای مشابه و گزینه‌های تخصصی‌تر، صفحه آچار پرس شبکه و کواکسیال در عصرتولز را ببینید. نوع کانکتور، قطر فرول، نیاز به ابزارهای آماده‌سازی و حجم کار روزانه را معیار مقایسه قرار دهید.

❓ سوالات متداول درباره Pro’sKit 6PK-230PA

آیا این ابزار برای همه کانکتورهای BNC مناسب است؟

خیر. سازگاری به قطر فرول و حفره پرس مورد نیاز کانکتور وابسته است. یکی از پنج اندازه باید دقیقاً با دستور سازنده کانکتور منطبق باشد.

اندازه‌های فک کدام‌اند؟

.068، .098، .213، .255 و .321 اینچ؛ معادل‌های رسمی آن‌ها 1.73، 2.49، 5.41، 6.48 و 8.15 میلی‌متر است.

رهاساز جغجغه چه کاربردی دارد؟

برای بازکردن مکانیزم پیش از پایان چرخه در وضعیت خطا یا قرارگیری نادرست است. استفاده مداوم از آن به‌جای تکمیل پرس، اتصال ناقص ایجاد می‌کند.

آیا فک اضافه داخل بسته است؟

خیر. این مدل آچار تکی با فک پنج‌حفره‌ای است و فک اضافه در فهرست اقلام همراه آن ذکر نشده است.

طول ابزار ۲۲۰ یا ۲۲۵ میلی‌متر است؟

برای مدل دقیق 6PK-230PA طول ۲۲۰ میلی‌متر ثبت شده است. عدد ۲۲۵ میلی‌متر به صفحه جدید CP-230PA مربوط می‌شود.

پس از پرس چه آزمونی لازم است؟

بازدید ظاهری، کشش ملایم، آزمون پیوستگی و نبود اتصال کوتاه میان هادی مرکزی و شیلد حداقل کنترل‌های لازم هستند.

در جمع‌بندی، proskit 6pk-230pa آچار پرس تخصصی برای پنج قطر HEX مشخص است. بدنه S45C، فک AISI 4140، جغجغه و تنظیم فشار کنترل بهتری فراهم می‌کنند؛ کیفیت واقعی اتصال نیز به آماده‌سازی درست کابل، انتخاب حفره دقیق و آزمون پس از پرس وابسته است.

✅ مشخصات کوتاه و موردی

• برند و مدل: Pro’sKit 6PK-230PA
• نوع: آچار پرس کانکتور کواکسیال
• جنس بدنه: S45C
• جنس فک: AISI 4140
• جنس دسته: PP+TPR
• سختی: HRC 45±3
• مکانیزم: جغجغه، رهاساز و تنظیم فشار
• حفره‌ها: پنج اندازه HEX
• بازه متریک: 1.73 تا 8.15mm
• طول کلی: 220mm
• بسته‌بندی: Blister Card
• وزن واحد: در منبع دقیق تأیید نشده است
