سوکت شبکه میان‌گذر CAT6 پروسکیت بسته ۱۰۰ عددی مدل Pro’sKit 788-PT50C6-100 با نام انگلیسی Pro’sKit 788-PT50C6-100 Pass-Through CAT 6 8P8C Modular Plug, 50µ Gold-Plated, 100-Piece Bag یک سرسوکت شفاف میان‌گذر برای کابل‌های شبکه رده CAT6 با هادی AWG 24 یا AWG 26 است. تیغه‌های کنتاکت آلیاژ مس با طراحی سه‌شاخه، روکش طلای 50µ طبق مشخصات سازنده، سازگاری با هادی مفتولی و افشان، بسته ۱۰۰ عددی و الزام استفاده با آچار میان‌گذر Pro’sKit CP-376N، مشخصات اصلی و قطعی این مدل هستند.

🔌 یک سوکت میان‌گذر دقیقاً چه کاری انجام می‌دهد؟

در سوکت‌های میان‌گذر، هشت رشته کابل پس از مرتب‌شدن از جلوی سوکت عبور می‌کنند. نصاب می‌تواند پیش از پرس، ترتیب رنگ‌ها و رسیدن هر رشته تا انتهای مسیر را با چشم کنترل کند. سپس آچار سازگار، کنتاکت‌ها را روی هادی‌ها می‌نشاند و اضافه رشته‌های بیرون‌زده را قطع می‌کند. این فرآیند احتمال جابه‌جایی رنگ، کوتاه‌ماندن یک رشته یا توقف نامساوی رشته‌ها در داخل کانکتور را کاهش می‌دهد.

طراحی عبوری به معنی حذف کنترل نهایی نیست. استاندارد رنگ‌بندی انتخاب‌شده در پروژه باید از ابتدا تا انتهای کابل یکسان باشد، تاب زوج‌ها فقط به‌اندازه لازم باز شود و روکش کابل در محل مناسب زیر نگهدارنده سوکت قرار گیرد. پس از پرس نیز تست پیوستگی و ترتیب زوج‌ها لازم است؛ ظاهر مرتب به‌تنهایی کیفیت لینک شبکه را تضمین نمی‌کند.

🧭 CAT6 و 8P8C؛ نام درست این کانکتور چیست؟

بدنه این محصول هشت موقعیت و هشت کنتاکت دارد و به همین دلیل 8P8C نامیده می‌شود. در بازار ایران معمولاً عبارت «سوکت RJ45» برای این فرم رایج است، اما 8P8C توصیف فیزیکی دقیق‌تری از آرایش کانکتور ارائه می‌دهد. مدل 788-PT50C6-100 برای کابل رده CAT6 معرفی شده و نباید صرفاً به‌دلیل شباهت ظاهری، به‌عنوان سوکت رده‌های دیگر یا کابل‌های با ابعاد نامتعارف در نظر گرفته شود.

عملکرد واقعی یک لینک شبکه حاصل مجموعه کابل، سوکت، شیوه آرایش زوج‌ها، کیفیت پرس و تست نهایی است. استفاده از کانکتور درست فقط یکی از اجزای این زنجیره است. اگر کابل پروژه شیلددار، ضخیم یا دارای جداکننده داخلی است، باید کانکتوری انتخاب شود که سازنده صریحاً همان ساختار را پشتیبانی کرده باشد؛ صفحه رسمی این مدل چنین سازگاری‌هایی را اعلام نکرده است.

📏 سازگاری با AWG 24 و AWG 26

پروسکیت سازگاری این مدل را با کابل‌های AWG 24 و AWG 26 اعلام کرده است. در مقیاس AWG، عدد کوچک‌تر معمولاً به هادی ضخیم‌تر اشاره دارد؛ بنابراین این دو اندازه باید دقیقاً با مشخصات کابل مصرفی تطبیق داده شوند. قطر روکش هر رشته، ساختمان کابل و تلرانس تولید نیز می‌توانند روی ورود روان رشته‌ها به کانال‌های سوکت اثر بگذارند.

اگر رشته‌ها با فشار غیرعادی وارد می‌شوند، روکش آن‌ها خراش می‌خورد یا در مسیر میان‌گذر آزاد و لق هستند، ادامه پرس تصمیم درستی نیست. ابتدا کد چاپ‌شده روی کابل و ساختمان واقعی هادی بررسی شود. این محصول برای حدس‌زدن اندازه کابل یا جبران کابل نامناسب ساخته نشده است و استفاده خارج از AWG اعلام‌شده می‌تواند اتصال ناپایدار ایجاد کند.

🧵 مناسب هادی مفتولی و افشان

یکی از مزیت‌های رسمی 788-PT50C6-100، پشتیبانی از هر دو نوع هادی solid و stranded است. هادی solid از یک مغزی یکپارچه تشکیل می‌شود و در کابل‌کشی ثابت رایج است؛ هادی stranded از چند رشته باریک‌تر تشکیل شده و انعطاف بیشتری دارد. تیغه سه‌شاخه کنتاکت برای ایجاد تماس مکانیکی مطمئن با هر دو ساختمان طراحی شده است.

این سازگاری به معنی یکسان‌بودن همه کابل‌های مفتولی یا افشان نیست. کابل باید علاوه بر نوع هادی، از نظر AWG و رده CAT6 نیز در محدوده محصول باشد. هیچ ادعایی درباره پذیرش کابل شیلددار، کابل فضای باز با روکش بسیار ضخیم یا کابل تخت در اطلاعات رسمی این مدل وجود ندارد؛ چنین کاربردهایی باید جداگانه بررسی شوند.

✨ کنتاکت آلیاژ مس، سه‌شاخه و روکش طلای 50µ

کنتاکت‌ها از آلیاژ مس ساخته شده‌اند و هر تیغه ساختار سه‌شاخه دارد. این فرم هنگام پرس به هادی نزدیک می‌شود تا سطح تماس پایدار ایجاد کند. سازنده برای سطح کنتاکت عبارت 50µ gold plating را درج کرده است. در این صفحه همان مقدار رسمی حفظ می‌شود و از تبدیل یا نسبت‌دادن واحد دیگری که در منبع تصریح نشده پرهیز شده است.

روکش طلا برای مقاومت بهتر سطح تماس در برابر اکسیدشدن و حفظ انتقال سیگنال به‌کار می‌رود، اما کیفیت اتصال فقط به آن وابسته نیست. کنتاکت باید کاملاً پرس شود، رشته درست زیر تیغه قرار گیرد و هیچ تکه سیمی از جلوی سوکت باقی نماند. نگهداری سوکت‌ها در بسته بسته و محیط خشک نیز از آلودگی یا آسیب پیش از نصب جلوگیری می‌کند.

🛠️ ابزار سازگار با 788-PT50C6-100: فقط Pro’sKit CP-376N

سازنده به‌صراحت نوشته است که این سوکت فقط با آچار سوکت‌زن میان‌گذر Pro’sKit CP-376N سازگار است. این قید مهم است، زیرا آچار باید هم کنتاکت‌ها را با عمق درست پرس کند و هم رشته‌های عبوری را هم‌سطح جلوی سوکت ببرد. استفاده از آچار معمولی یا ابزار میان‌گذر با هندسه متفاوت ممکن است رشته‌ها را کامل قطع نکند یا به لبه بدنه آسیب بزند.

پیش از سفارش تعداد بالا، کد حک‌شده روی آچار موجود را بررسی کنید. شباهت ظاهری ابزارها جای تطبیق مدل را نمی‌گیرد. اگر آچار CP-376N در اختیار ندارید، خرید سوکت و ابزار سازگار به‌صورت یک مجموعه کاری مطمئن‌تر از آزمون‌وخطا با قالب نامشخص است.

🧰 روش آماده‌سازی و پرس مرحله‌به‌مرحله

ابتدا طول کابل مورد نیاز تعیین و روکش بیرونی با ابزار مناسب برداشته شود، بدون آنکه عایق رشته‌ها زخمی شود. زوج‌ها فقط به‌اندازه لازم باز و طبق الگوی سیم‌بندی پروژه مرتب شوند. سر رشته‌ها صاف نگه داشته شوند و هر هشت رشته از کانال‌های سوکت عبور کنند تا ترتیب رنگ از جلوی بدنه شفاف قابل مشاهده باشد.

پس از کنترل ترتیب، روکش اصلی کابل باید تا محل نگهدارنده داخل سوکت پیش برود. سوکت در جایگاه میان‌گذر CP-376N قرار می‌گیرد و دسته‌های آچار تا پایان چرخه پرس فشرده می‌شوند. قالب سازگار هم‌زمان کنتاکت‌ها را می‌نشاند و اضافه رشته‌ها را قطع می‌کند. پس از خارج‌کردن سوکت، جلوی آن باید تمیز و بدون بیرون‌زدگی مس باشد.

در پایان، قرارگیری هر هشت کنتاکت، مهار روکش و نبود ترک در ضامن پلاستیکی بررسی شود. کابل آماده با یک تستر شبکه سازگار آزمایش شود. اگر یک مسیر باز، جابه‌جا یا اتصال کوتاه گزارش شد، سوکت پرس‌شده دوباره استفاده نشود؛ علت در ترتیب رشته، عمق ورود، سازگاری کابل یا عملکرد ابزار پیدا و سوکت جدید نصب شود.

👀 مشخصات ظاهری و کنترل هنگام تحویل

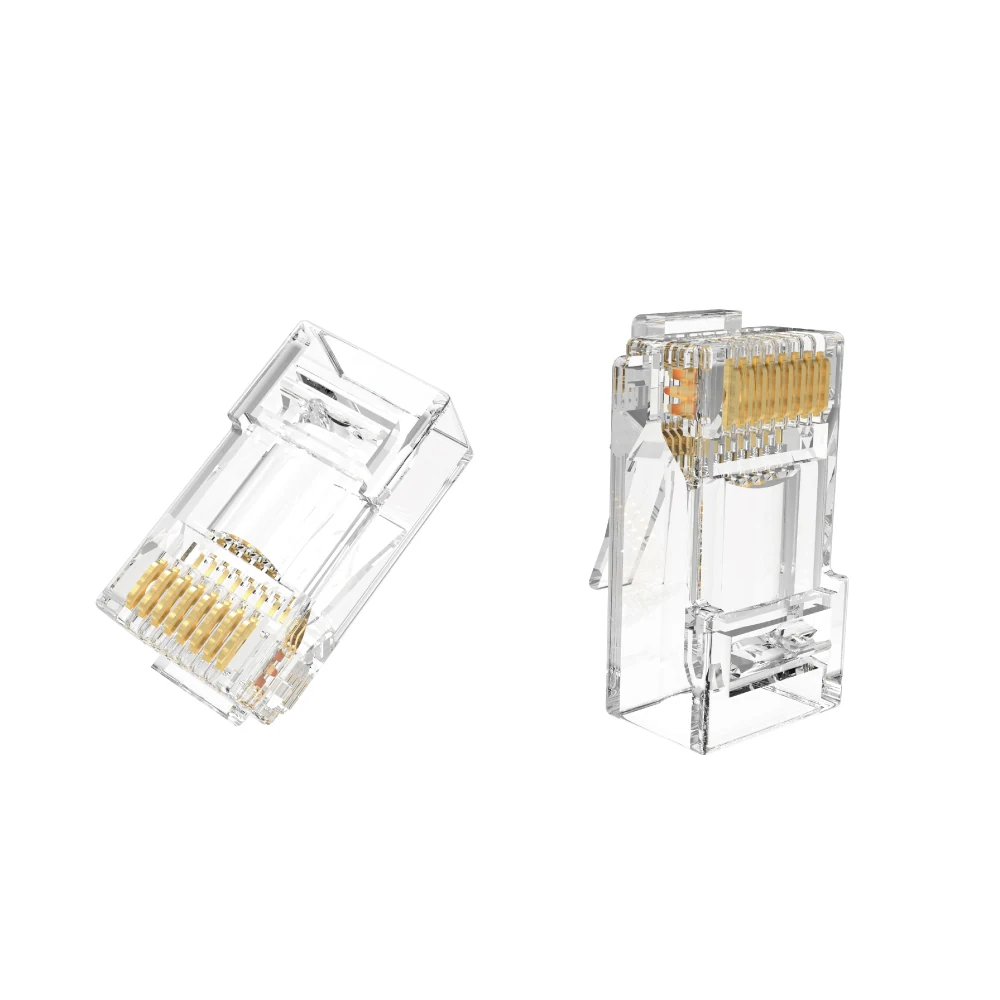

تصاویر رسمی، بدنه شفاف، ضامن انعطاف‌پذیر، هشت شیار عبور رشته و ردیف هشت کنتاکت طلایی را نشان می‌دهند. شفافیت بدنه برای دیدن رنگ رشته‌ها مفید است. هر سوکت باید بدون ترک، شکستگی ضامن، تاب‌خوردگی یا کنتاکت فرورفته باشد. لبه خروجی نیز نباید پلیسه‌ای داشته باشد که رشته را هنگام عبور زخمی کند.

مقدار فروش رسمی ۱۰۰ عدد در هر بسته است. بسته دریافتی باید با کد کامل 788-PT50C6-100 تطبیق داده شود؛ حذف بخش «-100» می‌تواند باعث اشتباه در تعداد یا هویت کالا شود. ابعاد فیزیکی دقیق هر سوکت در صفحه رسمی اعلام نشده است، بنابراین در این معرفی طول یا عرض تخمینی درج نمی‌شود.

📦 اقلام همراه و اطلاعات بسته‌بندی

محتویات استاندارد شامل ۱۰۰ عدد سوکت میان‌گذر CAT6 مدل 788-PT50C6-100 است. آچار CP-376N، کابل شبکه، کاور سوکت، تستر و کیف جزو اقلام همراه اعلام نشده‌اند. بسته‌بندی انفرادی/فروش توسط سازنده Hanger Card درج شده است و مبدأ ارسال TW است.

اطلاعات حمل عمده شامل ۱۰۰ بسته در کارتن، وزن خالص کارتن ۱۴ کیلوگرم، وزن ناخالص ۱۵٫۵ کیلوگرم و حجم ۱٫۹۸ فوت مکعب یا ۰٫۰۶ مترمکعب است. این اعداد مربوط به کارتن مادر هستند و نباید به‌عنوان وزن یک سوکت یا یک بسته ۱۰۰ عددی تفسیر شوند.

📊 جدول مشخصات فنی مستند

⚖️ مقایسه با گزینه‌های نزدیک

انتخاب درست با مشخصات کابل آغاز می‌شود. برای کابل CAT6 با AWG 24 یا 26 و آچار CP-376N، این مدل یک بسته پرمصرف و مدل‌مشخص است. اگر ابزار، رده کابل یا ساختمان هادی متفاوت باشد، ابتدا باید سوکت سازگار همان پروژه انتخاب شود.

💰 قیمت و خرید Pro’sKit 788-PT50C6-100 از عصرتولز

برای خرید سوکت شبکه میان‌گذر CAT6 پروسکیت بسته ۱۰۰ عددی مدل Pro’sKit 788-PT50C6-100 از عصرتولز، پیش از سفارش رده کابل، AWG هادی، مفتولی یا افشان‌بودن و موجودبودن آچار CP-376N را بررسی کنید. قیمت ساختگی در متن درج نمی‌شود و قیمت روز، در صورت فعال‌شدن فروش، در همین صفحه نمایش داده خواهد شد.

این بسته برای نصاب شبکه، واحد مونتاژ کابل و مصرف‌کننده‌ای مناسب است که تعداد زیادی اتصال CAT6 همسان دارد. گارانتی انتخاب‌شده «اصالت و سلامت فیزیکی» است. هنگام تحویل، کد کامل مدل، تعداد بسته، سلامت بدنه‌های شفاف و یکنواختی کنتاکت‌ها کنترل شود.

❓ پرسش‌های متداول

آیا 788-PT50C6-100 همان سوکت RJ45 است؟

این محصول یک کانکتور شبکه 8P8C است که در بازار معمولاً سوکت RJ45 نامیده می‌شود و برای کابل CAT6 معرفی شده است.

این مدل با چه سایز کابلی سازگار است؟

سازنده کابل‌های AWG 24 و AWG 26 را اعلام کرده است؛ ساختمان و روکش کابل نیز باید با کانال سوکت سازگار باشد.

برای کابل مفتولی است یا افشان؟

هر دو نوع هادی solid و stranded در مشخصات رسمی پشتیبانی شده‌اند.

آیا با هر آچار سوکت‌زنی پرس می‌شود؟

خیر. سازنده این مدل را فقط برای آچار میان‌گذر Pro’sKit CP-376N معرفی کرده است.

چند سوکت داخل بسته است؟

کد -100 بیانگر بسته رسمی ۱۰۰ عددی است.

آیا می‌توان این مدل را برای کابل CAT5e انتخاب کرد؟

این مدل به‌طور مشخص برای CAT6 معرفی شده است. برای هر پروژه باید رده درج‌شده روی کابل و سازگاری صریح سوکت مبنا قرار گیرد و سازگاری رده‌های دیگر از روی ظاهر حدس زده نشود.

روکش کنتاکت چقدر است؟

مقدار رسمی 50µ gold plating است که بدون تغییر واحد در مشخصات این صفحه ثبت شده است.

بعد از پرس چه آزمایشی لازم است؟

ترتیب هشت رشته، مهار روکش و برش هم‌سطح بررسی و سپس کابل با تستر شبکه آزمایش شود.

✅ مشخصات کوتاه و موردی

• مدل: 788-PT50C6-100
• نام انگلیسی: Pro’sKit 788-PT50C6-100 Pass-Through CAT 6 8P8C Modular Plug
• نوع: سوکت شبکه میان‌گذر 8P8C
• رده کابل: CAT6
• اندازه هادی: AWG 24 و AWG 26
• نوع هادی: مفتولی و افشان
• کنتاکت: آلیاژ مس با تیغه سه‌شاخه
• روکش کنتاکت: طلای 50µ طبق درج سازنده
• ابزار سازگار: فقط Pro’sKit CP-376N
• تعداد در بسته: ۱۰۰ عدد
• بدنه: شفاف برای کنترل ترتیب رشته‌ها
• بسته‌بندی: Hanger Card
• گارانتی: اصالت و سلامت فیزیکی
