آچار سوکت‌زن شبکه و تلفن پروسکیت ۱۹۰ میلی‌متری مدل Pro’sKit 808-376H با نام انگلیسی Pro’sKit 808-376H 190mm 3-in-1 Modular Crimping Tool for 8P8C/RJ45 and 6P2C/6P4C/6P6C RJ11/RJ12 Plugs یک ابزار دستی سه‌کاره برای برش کابل، برداشتن روکش و پرس سوکت‌های شبکه 8P8C/RJ45 و سوکت‌های تلفنی 6P2C، 6P4C و 6P6C از نوع RJ11/RJ12 است. بدنه فولاد کم‌کربن، دسته سبز PP، سختی رسمی HR30N 55° تا 65°، طول کلی ۱۹۰ میلی‌متر و امکان تعویض تیغه با بسته 5PK-376C-BLADE مهم‌ترین مشخصات مستند این مدل هستند.

🛠️ عملکرد سه‌کاره 808-376H در آماده‌سازی کابل شبکه

این ابزار سه مرحله متداول آماده‌سازی کابل شبکه را در یک بدنه جمع می‌کند: کابل با بخش برش به طول مناسب قطع می‌شود، روکش بیرونی با محل لخت‌کردن برداشته می‌شود و سوکت ماژولار در قالب 8P8C پرس خواهد شد. یکپارچگی این سه عملکرد برای میز مونتاژ، تعمیرات شبکه و نصب‌های دوره‌ای مفید است، زیرا کاربر برای عملیات پایه مجبور نیست میان چند ابزار جابه‌جا شود.

سه‌کاره‌بودن به معنی حذف کنترل‌های فنی نیست. تیغه برش باید عمود بر کابل قرار گیرد، روکش فقط به‌اندازه لازم برداشته شود و هادی‌ها نباید خراش بخورند. پیش از پرس نیز ترتیب رشته‌ها، عمق ورود آن‌ها و قرارگرفتن روکش اصلی زیر بخش نگهدارنده سوکت بررسی می‌شود. نتیجه نهایی با ظاهر سوکت و سپس تست الکتریکی کابل کنترل خواهد شد.

🔌 کاربرد دقیق برای سوکت‌های شبکه و تلفن

کاربرد رسمی 808-376H دو خانواده کانکتور را پوشش می‌دهد: سوکت شبکه 8P8C/RJ45 و سوکت‌های تلفنی 6P2C، 6P4C و 6P6C از نوع RJ11/RJ12. اعداد موقعیت و کنتاکت باید با سوکت واقعی تطبیق داده شوند؛ برای نمونه 6P2C شش موقعیت و دو کنتاکت فعال دارد، درحالی‌که 6P6C هر شش کنتاکت را به‌کار می‌گیرد. این دامنه چندقالبی تفاوت مهم H با نسخه تک‌قالب 808-376C است.

پیش از کار باید فرم سوکت با حفره قالب تطبیق داده شود. سوکت نباید با فشار جانبی، کج یا نیمه‌وارد در قالب قرار گیرد. اگر ابعاد پوسته، شیلد یا طراحی سوکت با قالب هم‌خوان نیست، ادامه پرس می‌تواند هم سوکت و هم ابزار را آسیب بزند. برای سوکت‌های میان‌گذر نیز باید از ابزار صریحاً سازگار با برش رشته‌های عبوری استفاده شود؛ شباهت ظاهری قالب به معنی سازگاری قطعی نیست.

🏗️ بدنه فولاد کم‌کربن و دسته PP سبز

جنس بدنه در جدول رسمی Low carbon steel یا فولاد کم‌کربن درج شده است. این انتخاب برای ساخت بدنه‌ای شکل‌پذیر و پایدار در ابزار دستی مناسب است. پوشش مشکی بدنه، پیچ‌ها و اجزای مکانیزم در تصاویر رسمی مشخص‌اند، اما نوع دقیق پوشش سطح یا فرایند عملیات حرارتی اعلام نشده و در این معرفی برای آن عدد یا نام حدسی نوشته نمی‌شود.

روکش دسته PP و رنگ آن سبز است. سطح دسته تماس مستقیم دست با فلز را کم می‌کند و گرفتن ابزار را راحت‌تر می‌سازد. بااین‌حال، PP این محصول به‌عنوان عایق برق فشارقوی معرفی نشده است. عملیات باید روی کابل بدون برق و جداشده از تجهیزات فعال انجام شود. دسته ترک‌خورده، لق یا آلوده به روغن می‌تواند کنترل دست را کاهش دهد و باید پیش از شروع کار بررسی شود.

📐 طول ۱۹۰ میلی‌متر و سختی HR30N 55° تا 65°

طول کلی یا OAL این مدل دقیقاً ۱۹۰ میلی‌متر است. این عدد طول کل ابزار محسوب می‌شود، نه طول دسته یا دهانه. اندازه ۱۹۰ میلی‌متر فضای کافی برای گرفتن دودستی لازم ندارد و ابزار برای کار با یک دست طراحی شده است، اما مقدار نیروی پرس، نسبت اهرم و بازشدگی دقیق فک در صفحه رسمی عددگذاری نشده‌اند؛ بنابراین این موارد به‌صورت تخمینی وارد مشخصات نمی‌شوند.

سختی رسمی HR30N 55° تا 65° ثبت شده است. HR30N یک مقیاس سختی سطحی راکول است و همان بازه بدون تبدیل به HRC یا واحد دیگر ارائه می‌شود، زیرا تبدیل تقریبی می‌تواند برای آلیاژ و ضخامت متفاوت خطا داشته باشد. این سختی مشخصه سازنده برای ساختار ابزار است و نباید به‌عنوان سختی تیغه یدکی یا ظرفیت بریدن سیم فلزی تفسیر شود.

✂️ برش و لخت‌کردن کابل UTP/STP و کابل تلفن تخت

سازنده وجود عملکرد برش و لخت‌کردن را تأیید کرده و صریحاً لخت‌کردن کابل UTP، کابل STP و کابل تلفن تخت را نام می‌برد. بخش برش برای کوتاه‌کردن کابل ارتباطی در مسیر آماده‌سازی و بخش لخت‌کن برای برداشتن کنترل‌شده روکش به‌کار می‌رود. هیچ ظرفیت عددی برای قطر کابل، سطح مقطع هادی، کابل فولادی یا سیم برق درج نشده است؛ در نتیجه ظرفیت مدل‌های نزدیک به 808-376H منتقل نمی‌شود.

هنگام لخت‌کردن، کابل باید در شیار مربوط قرار گیرد و فشار به‌اندازه‌ای باشد که روکش جدا شود ولی عایق رشته‌های داخلی زخمی نشود. چرخاندن بیش از حد، فشار ناگهانی یا استفاده روی کابل نامتناسب می‌تواند به هادی آسیب بزند. اگر پس از برداشتن روکش، بریدگی یا له‌شدگی روی رشته‌ها دیده شود، بخش آسیب‌دیده باید قطع و آماده‌سازی از ابتدا انجام شود.

🔩 تیغه یدکی 5PK-376C-BLADE

تیغه جایگزین رسمی این ابزار با کد 5PK-376C-BLADE معرفی شده و سازنده آن را به‌صورت بسته ۶ عددی ثبت کرده است. وجود کد یدکی مشخص، نگهداری بلندمدت ابزار را ساده‌تر می‌کند؛ با فرسودگی یا آسیب تیغه، لازم نیست به‌طور خودکار کل بدنه کنار گذاشته شود. صفحه تیغه یدکی Pro’sKit 5PK-376C-BLADE برای بررسی هویت دقیق بسته و مدل‌های سازگار در عصرتولز در دسترس است.

تعویض تیغه باید پس از قطع کامل کار و روی میز روشن انجام شود. جهت قطعه قبلی، محل پیچ‌ها و ترتیب واشرها پیش از بازکردن ثبت شود. قطعه جدید نباید با خم‌کاری، سوهان‌کاری یا فشار اجباری نصب شود. پس از مونتاژ، ابزار چند بار بدون بار حرکت داده و سپس روی تکه کابل کم‌ارزش آزمایش می‌شود. اگر حرکت نامتقارن یا تماس غیرعادی دیده شد، استفاده تا بررسی دوباره متوقف خواهد شد.

🧰 روش استفاده مرحله‌به‌مرحله

ابتدا کابل از تجهیزات جدا و طول مورد نیاز علامت‌گذاری می‌شود. کابل در دهانه برش قرار می‌گیرد و با یک حرکت کنترل‌شده قطع خواهد شد. سپس مقدار لازم از روکش بیرونی با محل لخت‌کن برداشته می‌شود. طول لخت‌کردن باید با نوع سوکت و دستورالعمل همان کانکتور هماهنگ باشد؛ مقدار ثابت و عمومی برای همه سوکت‌ها صحیح نیست.

زوج‌ها فقط به‌اندازه لازم باز می‌شوند و رشته‌ها طبق استاندارد سیم‌بندی انتخاب‌شده مرتب خواهند شد. سر هادی‌ها هم‌سطح می‌شود و همه رشته‌ها تا انتهای کانال سوکت پیش می‌روند. از کنار بدنه شفاف سوکت، ترتیب رنگ، رسیدن کامل رشته‌ها و ورود روکش اصلی بررسی می‌شود. سپس سوکت مستقیم داخل قالب 8P8C قرار می‌گیرد.

دسته‌ها یکنواخت فشرده می‌شوند تا چرخه پرس کامل شود. اعمال ضربه، استفاده از لوله برای افزایش طول دسته یا نیمه‌کاره رهاکردن عملیات می‌تواند نتیجه را نامطمئن کند. پس از خارج‌کردن سوکت، ارتفاع کنتاکت‌ها، سلامت ضامن و مهار روکش بررسی می‌شود. در پایان کابل با تستر کابل شبکه Pro’sKit MT-7051N یا تستر سازگار کنترل می‌گردد.

👀 کنترل ظاهری هنگام تحویل

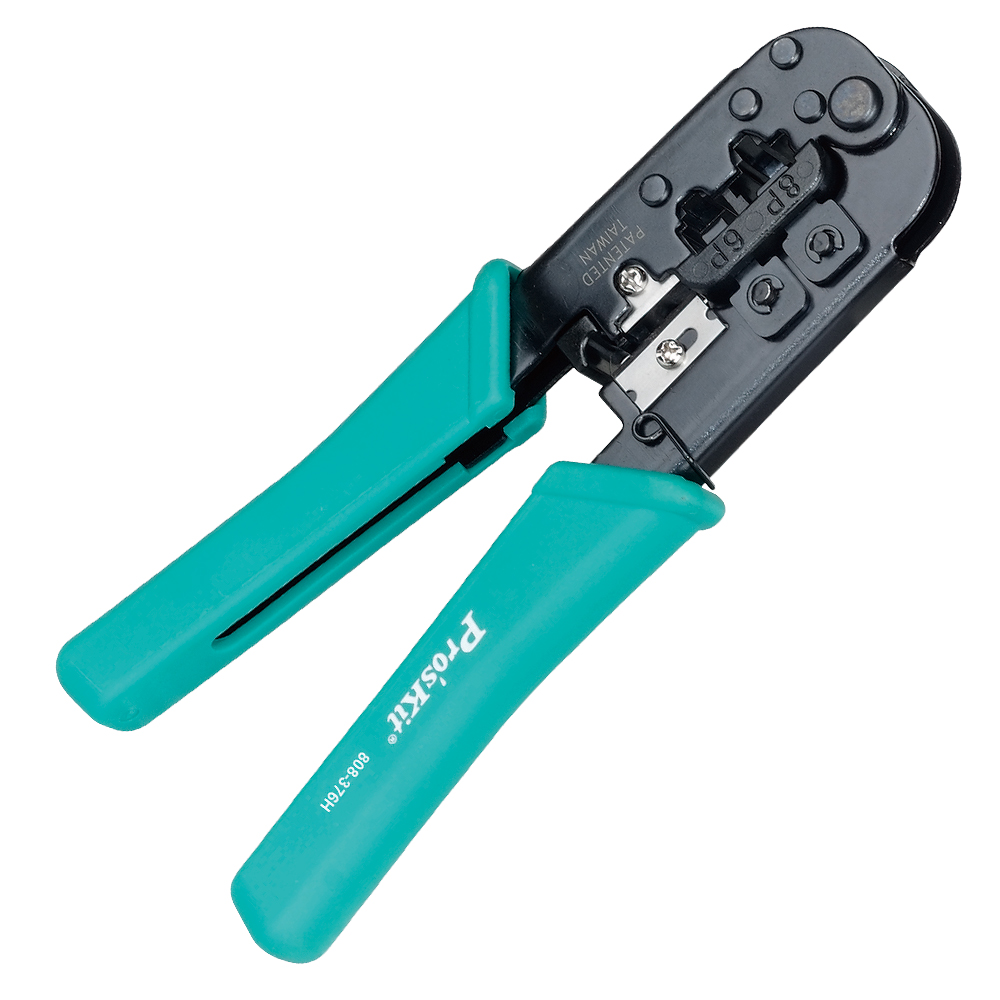

تصویر رسمی ابزار بدنه مشکی، دسته‌های سبز PP، قالب مرکزی 8P8C، تیغه‌ها و پیچ‌های مونتاژ را نشان می‌دهد. هنگام تحویل، کد کامل 808-376H روی ابزار یا بسته با سفارش تطبیق داده شود. مدل 808-376C و سایر اعضای خانواده 376 کدهای مستقل دارند و شباهت شکل یا عدد مشترک برای جایگزینی آن‌ها کافی نیست.

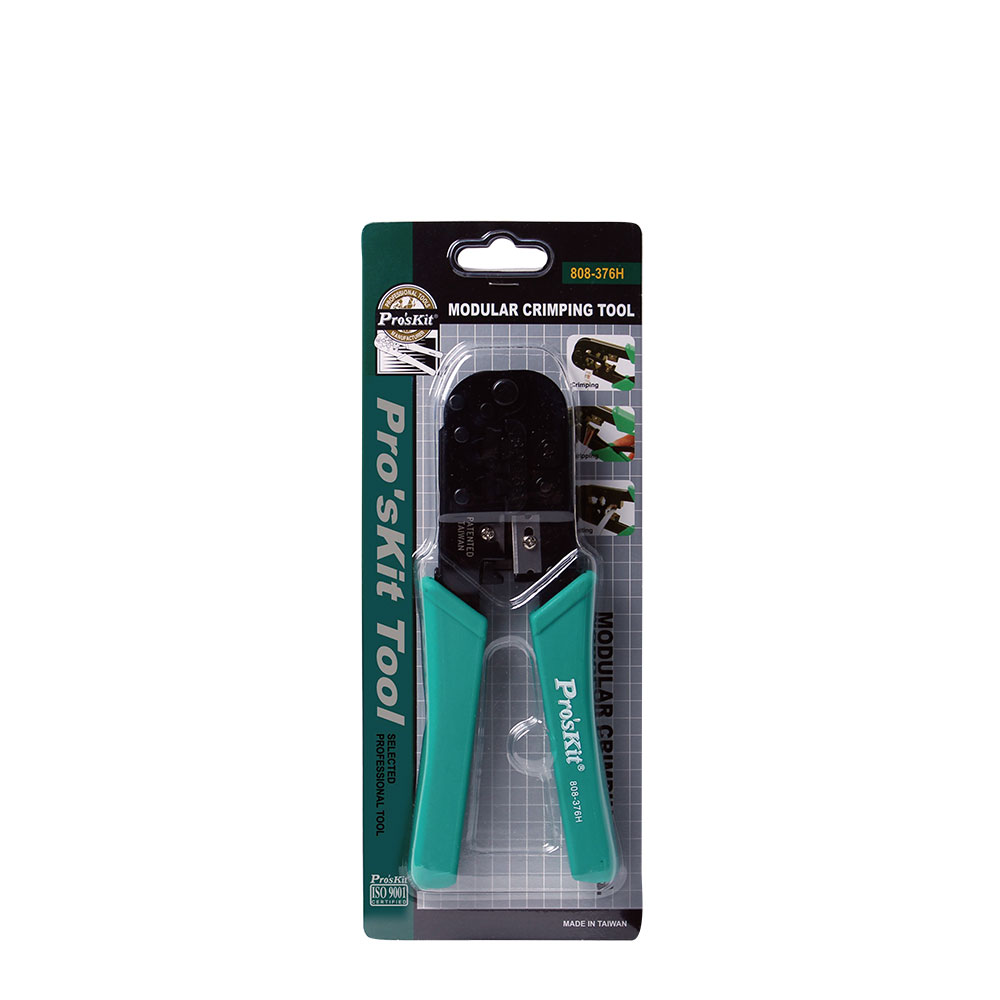

لبه تیغه نباید لب‌پریده، زنگ‌زده یا خم باشد. فک‌ها باید هم‌راستا حرکت کنند، دسته‌ها لقی غیرعادی نداشته باشند و روکش PP ترک یا پارگی نداشته باشد. بسته‌بندی رسمی Blister Card است. تصویر دوم همین محصول ابزار را داخل کارت نشان می‌دهد و برای کنترل بسته‌بندی و خواندن مدل مفید است.

📦 اقلام همراه و اطلاعات بسته‌بندی

اقلام استاندارد شامل یک عدد آچار 808-376H در بسته‌بندی Blister Card است. سوکت شبکه، کابل، تستر، کیف و بسته تیغه یدکی جزو اقلام همراه اعلام نشده‌اند. بسته 5PK-376C-BLADE یک کالای مستقل است و باید جداگانه تهیه شود. مبدأ ارسال ثبت‌شده برای این مدل TW است.

اطلاعات لجستیکی سازنده شامل ۴۵ عدد در کارتن، وزن خالص کارتن ۱۳ کیلوگرم، وزن ناخالص ۱۴٫۵ کیلوگرم و حجم ۱٫۵۵ فوت مکعب یا ۰٫۰۴ مترمکعب است. MOQ نیز ۴۵ درج شده است. این اعداد فقط به کارتن مادر و سفارش عمده مربوط‌اند؛ وزن یک ابزار از تقسیم یا حدس روی داده کارتن در مشخصات محصول درج نمی‌شود.

📊 جدول مشخصات فنی Pro’sKit 808-376H

⚖️ مقایسه با ابزارهای نزدیک

اگر علاوه بر 8P8C/RJ45 با سوکت‌های 6P تلفنی RJ11/RJ12 کار می‌کنید و ابزار سه‌کاره ۱۹۰ میلی‌متری می‌خواهید، 808-376H گزینه مدل‌مشخص این صفحه است. برای سوکت میان‌گذر یا قالب متفاوت، پیش از خرید سازگاری صریح ابزار و کانکتور کنترل شود. اختلاف یک حرف در انتهای مدل می‌تواند به محصول و ساختار دیگری اشاره کند.

💰 قیمت و خرید آچار شبکه 808-376H از عصرتولز

برای خرید آچار سوکت‌زن شبکه و تلفن پروسکیت ۱۹۰ میلی‌متری مدل Pro’sKit 808-376H از عصرتولز، نوع سوکت، نیاز به عملکرد برش و لخت‌کردن و موجودبودن تیغه یدکی مناسب را بررسی کنید. قیمت ساختگی در متن درج نمی‌شود؛ قیمت روز در صورت فعال‌شدن فروش در همین صفحه نمایش داده خواهد شد.

این ابزار برای نصاب شبکه و تلفن، تعمیرکار تجهیزات ارتباطی، میز مونتاژ کابل و کاربر فنی مناسب است که با سوکت‌های 8P8C/RJ45 و 6P RJ11/RJ12 کار می‌کند. گارانتی محصول «اصالت و سلامت فیزیکی» است. هنگام تحویل، کد کامل مدل، سلامت مکانیزم، هم‌راستایی قالب، لبه تیغه و بسته‌بندی بررسی شود.

❓ پرسش‌های متداول

808-376H برای چه سوکتی ساخته شده است؟

کاربرد رسمی آن پرس سوکت شبکه 8P8C/RJ45 و سوکت‌های تلفنی 6P2C، 6P4C و 6P6C از نوع RJ11/RJ12 است.

آیا ابزار فقط سوکت را پرس می‌کند؟

خیر. سازنده سه عملکرد برش کابل، لخت‌کردن روکش و پرس سوکت را برای این مدل اعلام کرده است.

طول آچار چقدر است؟

طول کلی OAL دقیقاً ۱۹۰ میلی‌متر است.

جنس بدنه و دسته چیست؟

بدنه از فولاد کم‌کربن و روکش دسته از PP سبز ساخته شده است.

سختی ابزار چقدر است؟

بازه رسمی HR30N 55° تا 65° است و بدون تبدیل حدسی به مقیاس دیگر ارائه می‌شود.

کد تیغه یدکی چیست؟

تیغه جایگزین رسمی 5PK-376C-BLADE است که به‌صورت بسته ۶ عددی معرفی شده است.

آیا برای سوکت تلفنی 6P مناسب است؟

بله. سازنده 6P2C، 6P4C و 6P6C از نوع RJ11/RJ12 را در کنار 8P8C/RJ45 اعلام کرده است.

آیا دسته PP عایق برق است؟

هیچ رده عایق ولتاژی برای این محصول اعلام نشده است؛ ابزار فقط روی کابل بدون برق استفاده شود.

وزن خود ابزار چقدر است؟

وزن واحد اعلام نشده است. عددهای ۱۳ و ۱۴٫۵ کیلوگرم به کارتن مادر مربوط‌اند و وزن یک آچار نیستند.

✅ مشخصات کوتاه و موردی

• مدل: 808-376H
• نام انگلیسی: Pro’sKit 808-376H Modular Crimping Tool (190mm)
• نوع: آچار سوکت‌زن شبکه و تلفن
• عملکرد: برش، لخت‌کردن و پرس
• سوکت‌های سازگار: 8P8C/RJ45 و 6P2C/6P4C/6P6C RJ11/RJ12
• طول کلی: ۱۹۰ میلی‌متر
• جنس بدنه: فولاد کم‌کربن
• دسته: PP سبز
• سختی: HR30N 55° تا 65°
• تیغه یدکی: 5PK-376C-BLADE بسته ۶ عددی
• بسته‌بندی: Blister Card
• گارانتی: اصالت و سلامت فیزیکی
