زیرانداز رومیزی آنتی‌استاتیک پروسکیت ۶۰×۶۰ سانتی‌متر مدل Pro’sKit 8BM-405A یک سطح کار ESD چندلایه با نام انگلیسی Pro’sKit 8BM-405A Static Dissipative Mat for Keyboard, Mouse and Touch, 600×600 mm, 2 mm Thickness, PVC Multi-Layer Construction and 1 MΩ Grounding-Wire Resistor است که برای کاهش کنترل‌شده بار الکترواستاتیک در محدوده صفحه‌کلید، ماوس، تجهیزات لمسی، برد الکترونیکی و قطعات حساس طراحی شده است. ابعاد جمع‌وجور ۶۰۰×۶۰۰ میلی‌متر، ساختار PVC با ضخامت کل ۲ میلی‌متر و سیم اتصال زمین دارای مقاومت یک مگااهم، این مدل را برای میز تعمیرات کوچک، ایستگاه آموزشی و فضای سرویس تجهیزات دیجیتال مناسب می‌کند.

⚡ زیرانداز آنتی‌استاتیک 8BM-405A چه کاری انجام می‌دهد؟

بار الکترواستاتیک ممکن است بدون جرقه قابل مشاهده میان بدن، ابزار، سطح میز و قطعه جابه‌جا شود. در مدارهای حساس، همین رخداد کوتاه می‌تواند به ورودی آی‌سی، حافظه، سنسور یا قطعات SMD آسیب بزند یا خرابی پنهانی ایجاد کند که بعداً خود را نشان دهد. زیرانداز اتلاف‌دهنده بار، سطح کاری با مقاومت کنترل‌شده فراهم می‌کند تا بار به‌جای تخلیه ناگهانی، از مسیر تعریف‌شده به نقطه زمین ESD منتقل شود.

Pro’sKit 8BM-405A برای قرارگیری زیر صفحه‌کلید، ماوس و ناحیه لمس یا کار رومیزی معرفی شده و منطق عملکرد آن به تعمیر و مونتاژ قطعات الکترونیکی نیز مربوط است. اندازه ۶۰×۶۰ سانتی‌متر برای قرار دادن صفحه‌کلید، ماوس، برد، ابزار دستی و بخشی از لوازم کار روی یک سطح مربع مناسب است. پیش از خرید، مساحت آزاد میز و محل کابل را اندازه بگیرید؛ سطح باید بدون تاخوردگی قرار بگیرد و سیم اتصال نباید در مسیر رفت‌وآمد یا زیر پایه سنگین کشیده شود.

این محصول وسیله کنترل ESD است، نه عایق برق شهر و نه پد نسوز سیلیکونی برای تماس مستقیم با نوک هویه. وجود سطح پلیمری یا مقاومت الکتریکی کنترل‌شده به معنی حفاظت کاربر در برابر ولتاژ خطرناک نیست. دستگاه باید طبق دستورالعمل تعمیر بی‌برق شود و ایستگاه ESD نیز به نقطه زمین معتبر و آزموده‌شده متصل باشد.

🧱 ساختار چهارلایه و ضخامت دقیق ۲ میلی‌متر

ساختار اعلام‌شده برای 8BM-405A از چند بخش تشکیل می‌شود. لایه رویی ۰٫۲ میلی‌متر PVC لمینت‌شده است؛ لایه میانی ۱٫۷ میلی‌متر فوم PVC و لایه زیرین ۰٫۱ میلی‌متر فوم PVC است. جمع این سه ضخامت برابر ۲ میلی‌متر می‌شود. سازنده همچنین از یک لایه ترکیبی با ماده رسانا یاد می‌کند که نقش آن ایجاد مسیر کنترل‌شده برای انتقال بار در ساختار محصول است.

لایه رویی سطح تماس ابزار و قطعه را می‌سازد، فوم میانی بخش عمده ضخامت را تشکیل می‌دهد و لایه زیرین روی میز قرار می‌گیرد. این تفکیک برای انتخاب مهم است؛ زیرا محصول یک ورق PVC ساده نیست. بااین‌حال، عدد سختی، تحمل حرارتی، مقاومت در برابر حلال یا بار مکانیکی مجاز برای این مدل اعلام نشده است. بنابراین نباید روی آن لحیم داغ ریخت، قطعه برنده کشید یا از حلال قوی بدون آزمون سازگاری استفاده کرد.

برای نگهداری، سطح را با پارچه نرم و روش سازگار با PVC تمیز کنید. گردوغبار، چربی و باقی‌مانده مواد می‌توانند تماس سطحی و کیفیت محیط کار را تغییر دهند. از تا کردن تیز، سوراخ‌کردن، بریدن یا قرار دادن طولانی زیر نور شدید و منبع گرما خودداری کنید. اگر سطح ترک خورده، لایه‌ها جدا شده یا اتصال کابل آسیب دیده باشد، پیش از ادامه کار باید عملکرد ESD دوباره ارزیابی شود.

🔌 سیم اتصال زمین و مقاومت حفاظتی یک مگااهم

در توضیح رسمی 8BM-405A ذکر شده که یک مقاومت یک مگااهمی در میانه سیم اتصال زمین قرار دارد. این مقاومت برای ایجاد مسیر کنترل‌شده در سامانه ESD به کار می‌رود و نباید حذف، اتصال کوتاه یا با سیم معمولی جایگزین شود. سیم باید به نقطه مشترک ESD معتبر وصل شود؛ اتصال به نول برق، لوله ناشناخته، بدنه فلزی بدون ارزیابی یا هر نقطه تصادفی روش ایمنی نیست.

برای یک ایستگاه درست، زیرانداز، مچ‌بند و تجهیزات سازگار باید بر اساس طرح زمین مشترک محل کار به هم مرتبط شوند. اگر مچ‌بند جداگانه استفاده می‌کنید، وجود مقاومت و سلامت کابل آن نیز اهمیت دارد. مسیر اتصال باید با تستر مناسب بررسی شود؛ ظاهر سالم کابل تضمین نمی‌کند رشته داخلی قطع نشده یا کانکتور شل نباشد. در محیط حرفه‌ای، آزمون دوره‌ای مقاومت نقطه به نقطه و مقاومت نسبت به زمین بخشی از کنترل کیفیت ESD است.

سازنده زمان افت بار ساکن را کمتر از ۰٫۵ ثانیه اعلام کرده است. این عدد مشخصه خود محصول در شرایط آزمون است و جای سنجش ایستگاه واقعی را نمی‌گیرد. رطوبت محیط، آلودگی سطح، نوع کف، لباس کار، کفش و نحوه اتصال زمین همگی بر رفتار الکترواستاتیک محیط اثر دارند. زیرانداز تنها زمانی مفید است که در یک رویه کامل و صحیح استفاده شود.

📏 اندازه ۶۰۰×۶۰۰ میلی‌متر برای چه میزی مناسب است؟

ابعاد ۶۰۰×۶۰۰ میلی‌متر معادل ۶۰×۶۰ سانتی‌متر است. این سطح مربع برای صفحه‌کلید و ماوس، ایستگاه تعمیر رایانه، موبایل، بردهای کوچک و آموزش مناسب است و نسبت به زیرانداز ۱۲۰×۶۰ فضای طولی کمتری می‌گیرد. اگر قرار است چند دستگاه، منبع تغذیه، لوپ یا ابزار متعدد هم‌زمان روی سطح ESD قرار بگیرند، قبل از انتخاب محدوده واقعی کار را روی میز مشخص کنید.

تمام قطعات حساس باید داخل ناحیه کنترل‌شده قرار بگیرند و کابل‌ها نباید محصول را بلند یا جمع کنند. پایه تیز دستگاه یا لبه فلزی می‌تواند به سطح فشار وارد کند؛ استفاده از چیدمان پایدار و توزیع بار اهمیت دارد. اگر میز از خود سطح رسانا دارد، طراحی اتصال زمین باید توسط فرد آگاه بررسی شود تا مسیرهای موازی یا اختلاف پتانسیل ناخواسته ایجاد نشود.

📦 اقلام همراه و اطلاعات بسته‌بندی

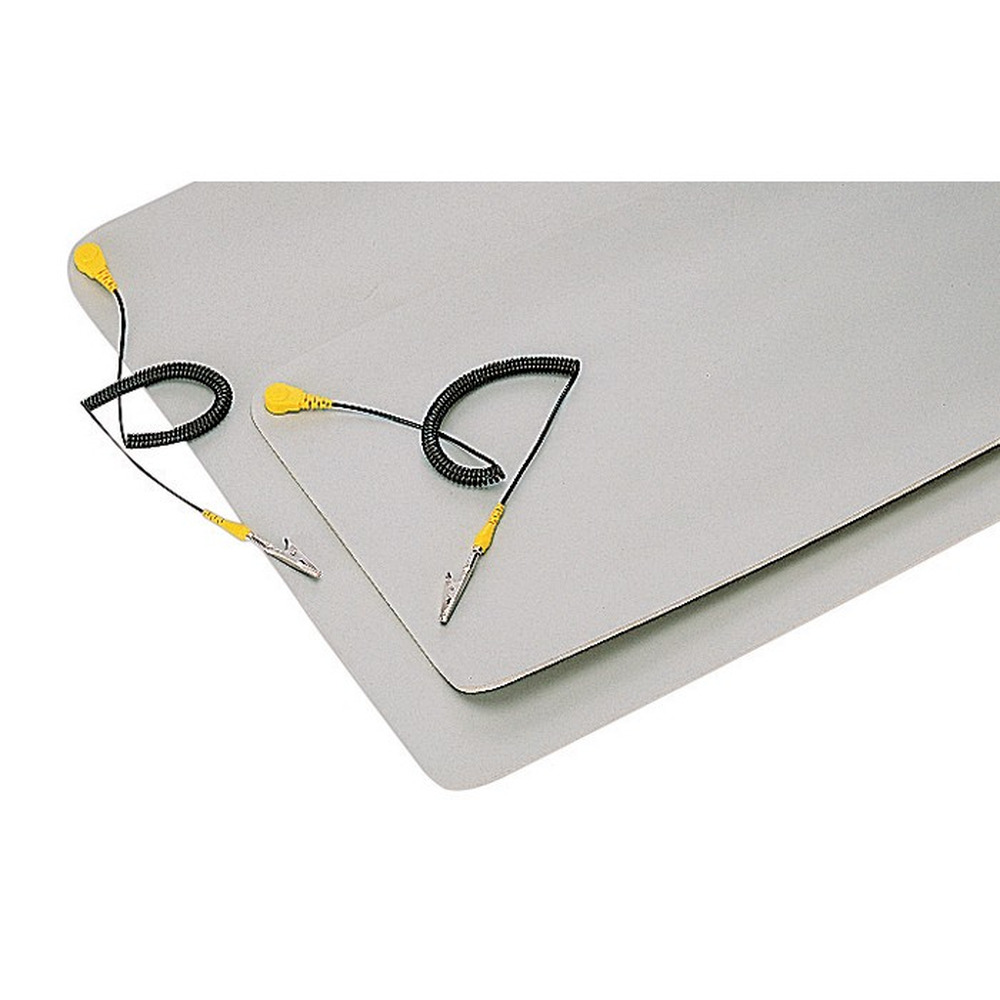

اقلام قابل تأیید برای این مدل شامل زیرانداز آنتی‌استاتیک 8BM-405A و مجموعه سیم اتصال زمین معرفی‌شده با مقاومت داخلی یک مگااهم است. تصویر رسمی، زیرانداز و اتصالات مربوط را نشان می‌دهد؛ شکل یا تعداد دقیق رابط‌ها ممکن است با سری بسته‌بندی تطبیق داده شود، بنابراین هنگام تحویل محتویات جعبه را با برچسب مدل کنترل کنید. ابزار، برد، مچ‌بند و تجهیزات روی میز جزو اقلام همراه این محصول نیستند.

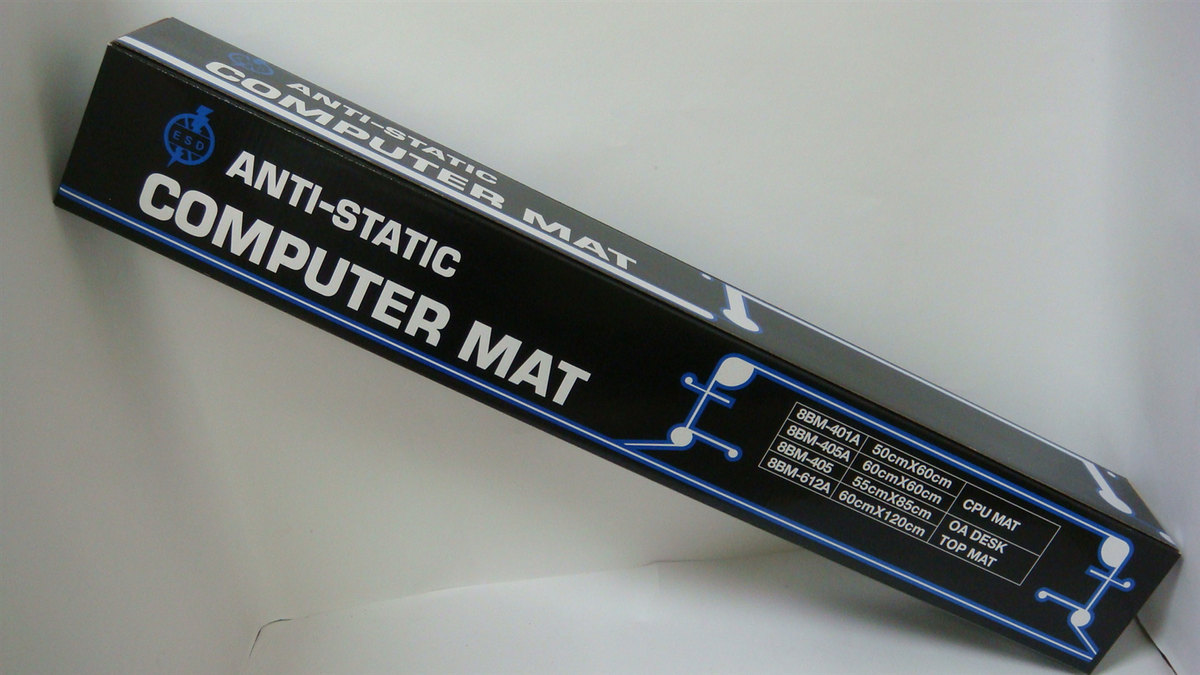

بسته‌بندی واحد از نوع Color Box و مبدأ ارسال TW ثبت شده است. اطلاعات کارتن عمده شامل ۱۵ عدد، وزن خالص ۹ کیلوگرم، وزن ناخالص ۱۰ کیلوگرم، حجم ۳٫۴ فوت مکعب یا ۰٫۱ مترمکعب و حداقل سفارش کارخانه ۱۵ عدد است. این ارقام مربوط به کارتن مادر هستند و نباید به‌عنوان وزن یک زیرانداز بیان شوند؛ وزن واحد به‌صورت رسمی اعلام نشده است.

📊 جدول مشخصات فنی Pro’sKit 8BM-405A

عبارت مقاومت در جدول دقیقاً با نگارش اعلام‌شده سازنده ثبت شده است تا تبدیل واحد یا تفسیر غیرمستند وارد مشخصات نشود. اگر پروژه شما دامنه پذیرش عددی مشخصی دارد، مقدار واقعی زیرانداز و اتصال زمین را با ابزار آزمون ESD و روش کنترل کیفیت همان مجموعه اندازه‌گیری کنید.

⚖️ مقایسه 8BM-405A با زیراندازهای نزدیک

تفاوت اصلی این سه مدل در سطح پوشش و کاربرد معرفی‌شده است. 8BM-401A فضای ۵۰×۶۰ سانتی‌متر برای محدوده CPU می‌دهد؛ 8BM-405A با اندازه ۶۰×۶۰ برای صفحه‌کلید، ماوس و ناحیه کار لمسی معرفی شده و 8BM-612A طول ۱۲۰ سانتی‌متری دارد. پیش از خرید، سطح آزاد میز، محل کابل زمین و محدوده حرکت دست را اندازه بگیرید. برای اندازه کوچک‌تر می‌توانید زیرانداز Pro’sKit 8BM-401A، برای پوشش بزرگ‌تر زیرانداز Pro’sKit 8BM-612A و برای تجهیزات مکمل دسته تجهیزات آنتی‌استاتیک عصرتولز را بررسی کنید.

💰 قیمت و خرید زیرانداز Pro’sKit 8BM-405A

قیمت زیرانداز رومیزی آنتی‌استاتیک پروسکیت ۶۰×۶۰ سانتی‌متر مدل Pro’sKit 8BM-405A باید بر اساس موجودی و شرایط روز بررسی شود و در این صفحه عدد ساختگی درج نمی‌شود. هنگام مقایسه قیمت، ابعاد، ضخامت واقعی، ساختار لایه‌ها، وجود سیم اتصال دارای مقاومت یک مگااهم، سلامت دکمه‌ها و اصالت مدل را کنار هم ببینید. یک ورق PVC معمولی یا پد نسوز سیلیکونی جایگزین هم‌ارز این زیرانداز ESD نیست.

برای خرید از عصرتولز، وضعیت موجودی و امکان سفارش را در همین صفحه کنترل کنید. بسته هنگام تحویل باید برچسب 8BM-405A داشته باشد و سطح، لبه‌ها، سیم و رابط‌ها بدون پارگی یا آسیب فیزیکی باشند. اگر زیرانداز برای خط تولید یا آزمایشگاه تهیه می‌شود، پیش از بهره‌برداری آن را طبق رویه ESD سازمان آزمون و نتیجه را ثبت کنید.

❓ پرسش‌های متداول درباره 8BM-405A

آیا 8BM-405A پد نسوز لحیم‌کاری است؟

خیر. کارکرد اصلی آن اتلاف کنترل‌شده بار الکترواستاتیک است و سازنده تحمل دمای تماس مستقیم هویه را اعلام نکرده است.

ابعاد و ضخامت دقیق زیرانداز چقدر است؟

ابعاد رسمی ۶۰۰×۶۰۰ میلی‌متر و ضخامت کل ۲ میلی‌متر است؛ سه ضخامت اعلام‌شده لایه‌های اصلی نیز ۰٫۲، ۱٫۷ و ۰٫۱ میلی‌متر هستند.

مقاومت یک مگااهم کجا قرار دارد؟

طبق توضیح سازنده، مقاومت یک مگااهم در میانه سیم اتصال زمین قرار گرفته تا مسیر تخلیه کنترل‌شده باشد.

آیا می‌توان سیم را به نول برق متصل کرد؟

خیر. اتصال باید به نقطه مشترک و معتبر ESD انجام شود؛ نول، لوله یا بدنه ناشناخته انتخاب ایمنی نیست.

آیا این زیرانداز جای مچ‌بند ESD را می‌گیرد؟

نه لزوماً. زیرانداز سطح کار را کنترل می‌کند و مچ‌بند مسیر بار بدن را؛ هر دو باید در طراحی درست ایستگاه به زمین مشترک متصل شوند.

چگونه سطح را تمیز کنیم؟

از پارچه نرم و روش سازگار با PVC استفاده کنید و پیش از کاربرد حلال، سازگاری آن را بررسی کنید. سطح باید خشک، سالم و بدون آلودگی رسانایی‌برهم‌زننده باشد.
