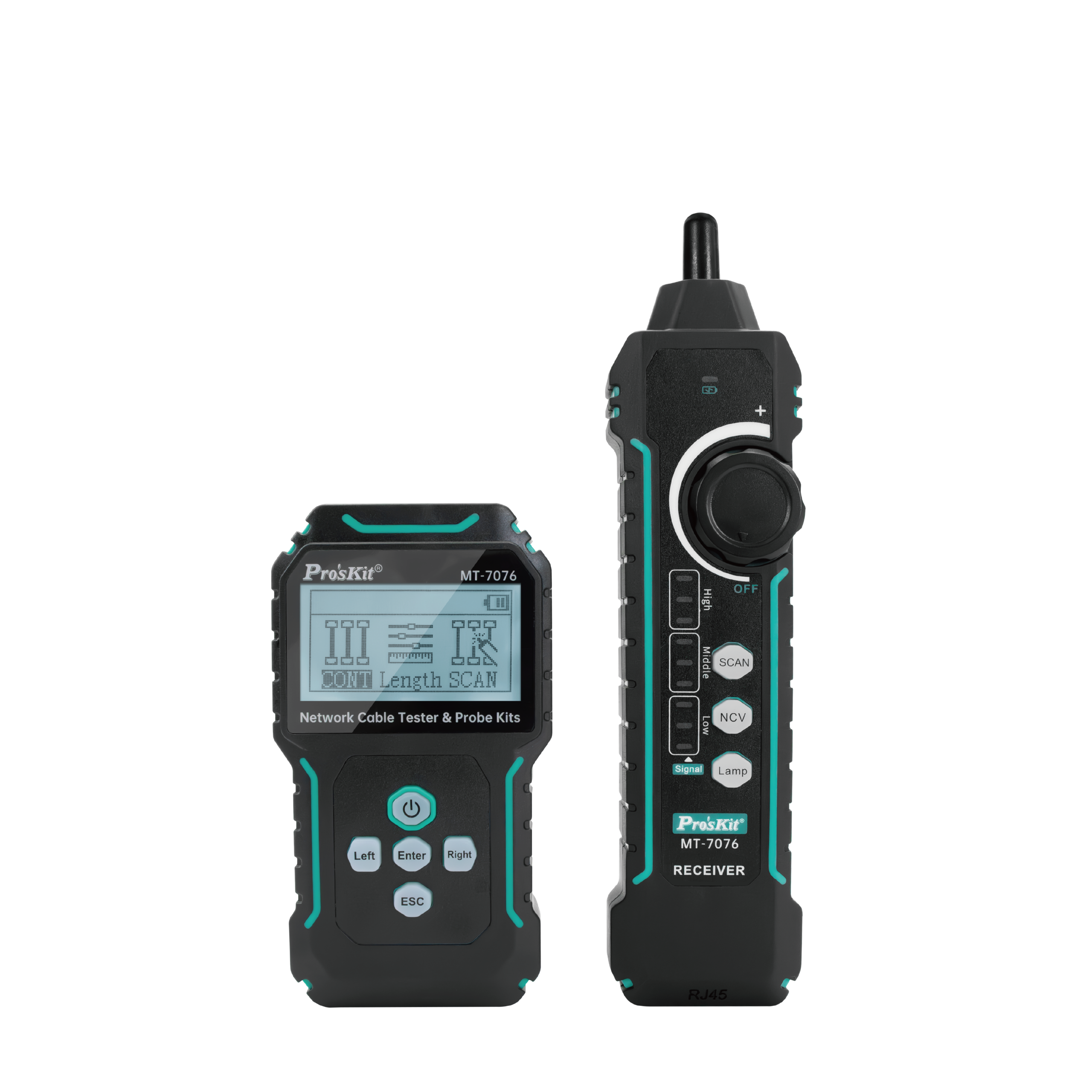

تستر شبکه پروسکیت مدل Proskit MT-7076 یک مجموعه حرفه‌ای برای تست کابل، زوج‌یابی، اندازه‌گیری طول، بررسی PoE و پیدا کردن پورت متناظر روی سوییچ است. این محصول از دو بخش فرستنده LCD و گیرنده قلمی تشکیل شده و برای تکنسین شبکه، نصاب دوربین، واحد نگهداری و تعمیرکارانی طراحی شده است که می‌خواهند چند ابزار متداول را در یک کیف همراه داشته باشند. نام انگلیسی کامل آن Pro’sKit MT-7076 LCD Network Cable Tester and Probe Kit with PoE, Length Test and Port Flash است.

🌐 کاربرد proskit mt-7076 در تست شبکه

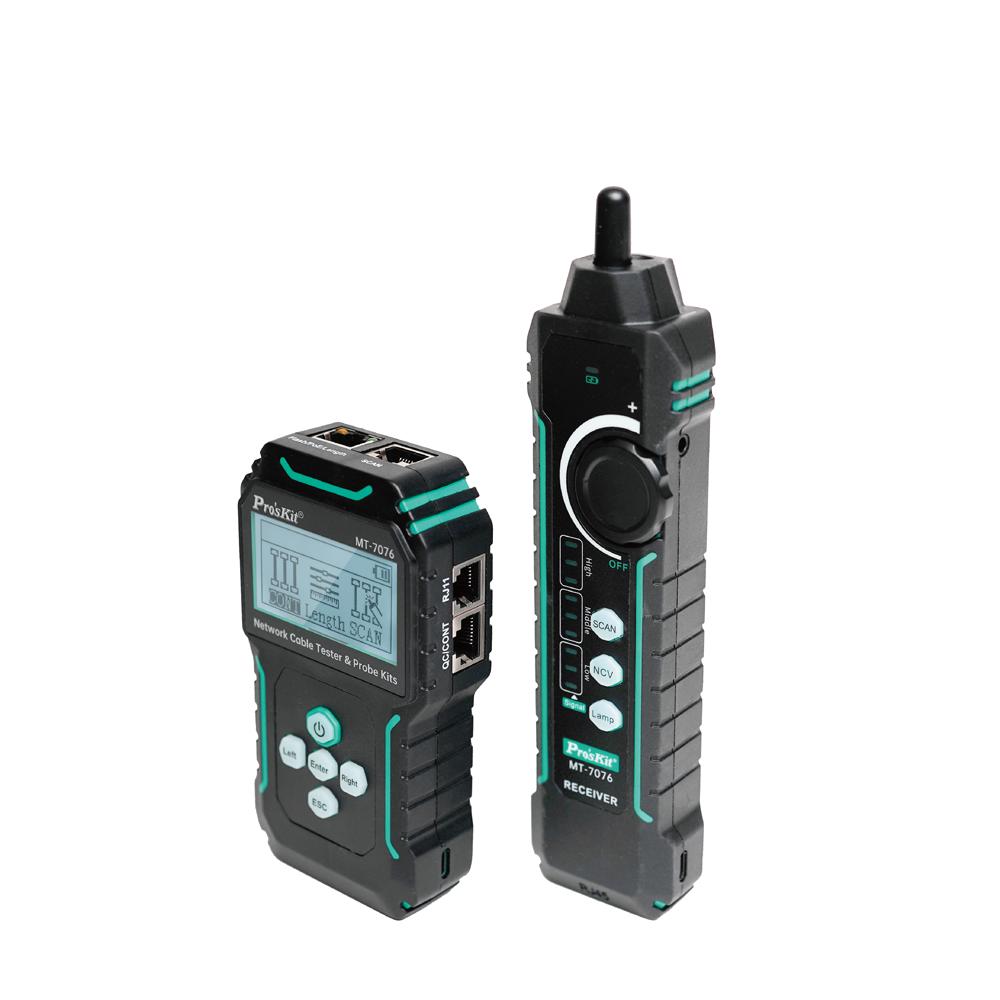

فرستنده MT-7076 چهار مسیر ورودی دارد: سه درگاه RJ45 برای آزمون‌های تخصصی و یک درگاه RJ11 برای ردیابی کابل تلفن. نمایشگر ۵۳ در ۲۹ میلی‌متری با وضوح ۱۲۸ در ۶۴ نقطه، نتیجه Wire Map، طول کابل، وضعیت PoE و اطلاعات لینک را به‌صورت خوانا نشان می‌دهد. منوی دستگاه به زبان انگلیسی و چینی قابل تنظیم است. در کار روزمره می‌توان ابتدا ترتیب رشته‌ها را کنترل کرد، سپس طول یا فاصله تقریبی تا خطا را سنجید و در پایان پورت سوییچ را با Port Flash پیدا کرد.

حالت CONT برای تشخیص مدار باز، اتصال کوتاه، جابه‌جایی و Cross در کابل شبکه به کار می‌رود. دستگاه رشته‌های ۱ تا ۸ و شیلد G را نمایش می‌دهد و برای کابل‌های CAT5،‏ CAT5e،‏ CAT6 و CAT7 مناسب است. برد اعلامی Wire Map تا ۳۰۰ متر است؛ بنابراین برای کنترل کابل نصب‌شده در ساختمان، رک و پچ‌پنل کاربرد دارد. این آزمون پیوستگی و آرایش سیم را می‌سنجد و جای Cable Certifier حرفه‌ای برای صدور گواهی عملکرد Cat6 را نمی‌گیرد.

🛠️ راه‌اندازی و روش استفاده از proskit mt-7076

برای شروع کار با proskit mt-7076 ابتدا فرستنده و گیرنده را با کابل Type-C شارژ کنید، نوع کابل و واحد اندازه‌گیری را در منوی فرستنده انتخاب کنید و بعد هر آزمون را متناسب با وضعیت واقعی مسیر انجام دهید. در تست Wire Map، کابل شبکه میان درگاه CONT فرستنده و درگاه RJ45 گیرنده قرار می‌گیرد. نمایش منظم ۱ تا ۸ و G به معنی عبور صحیح رشته‌هاست؛ نمایش رشته گمشده، جابه‌جا یا متصل به رشته دیگر، محل بررسی سوکت یا کابل را مشخص می‌کند.

برای طول‌سنجی با proskit mt-7076 سر دیگر کابل باید آزاد باشد و هیچ سوییچ، دوربین، پچ‌پنل فعال یا ریموتی به آن متصل نماند. انتخاب صحیح CAT5، CAT5e یا CAT6 در منو روی نتیجه اثر دارد. بهتر است اندازه‌گیری دو بار تکرار شود و اختلاف طبیعی طول زوج‌ها با توجه به میزان تاب سیم‌ها در نظر گرفته شود. این روش، نتیجه را برای برآورد طول رول باقی‌مانده یا نزدیک‌کردن محل قطعی کاربردی‌تر می‌کند.

📏 طول‌سنجی کابل و پیدا کردن محل خطا

قابلیت Length طول کابل CAT5،‏ CAT5e یا CAT6 را از ۲٫۵ تا ۲۰۰ متر اندازه می‌گیرد. کاربر می‌تواند واحد متر، یارد یا فوت را انتخاب کند. دقت اعلام‌شده برای طول‌های تا ۲۰ متر برابر ±۱٫۶ متر، برای ۲۰ تا ۱۰۰ متر ±۲٫۴ متر و برای ۱۰۰ تا ۲۰۰ متر ±۳٫۲ متر است. برای اندازه‌گیری باید تنها یک سر کابل به درگاه Flash/PoE/Length وصل باشد و سر دیگر به تجهیز یا ریموت متصل نشود.

چگالی تاب هر زوج می‌تواند اختلاف جزئی میان رشته‌ها ایجاد کند؛ به همین دلیل تکرار آزمون و مقایسه نتایج منطقی است. اگر عدد یک زوج با بقیه تفاوت چشمگیری داشته باشد، می‌توان از تست CONT برای تشخیص قطع یا اتصال کوتاه استفاده کرد. این ترکیب به تکنسین کمک می‌کند بدون بازکردن کل مسیر، بخش مشکوک کابل را سریع‌تر محدود کند.

🧭 زوج‌یاب دیجیتال و آنالوگ ضدتداخل

گیرنده قلمی MT-7076 دو حالت دریافت دارد. حالت دیجیتال برای کاهش تشخیص اشتباه در محیط شلوغ شبکه طراحی شده و برد اعلامی آن تا ۶۰۰ متر است. حالت آنالوگ برد اعلامی تا یک کیلومتر دارد و برای شرایطی مفید است که به سازگاری گسترده‌تر با سیگنال Tone نیاز دارید. ولوم روی گیرنده حساسیت را تنظیم می‌کند و سه نشانگر قدرت سیگنال، نزدیک‌شدن به کابل هدف را ساده‌تر می‌سازند.

برای ردیابی کابل شبکه، خروجی SCAN استفاده می‌شود؛ برای خط تلفن می‌توان کابل را به RJ11 متصل کرد و برای سیم آزاد از کابل تبدیل دارای گیره سوسماری کمک گرفت. چراغ LED جلوی گیرنده در رک تاریک کاربردی است و جک هدفون امکان شنیدن Tone را در محیط پرسر‌وصدا فراهم می‌کند. خروجی Tone فرستنده با فرکانس ۴۵۵ کیلوهرتز و دامنه اعلام‌شده ۵٫۰±۱٫۰ ولت پیک‌تاپیک کار می‌کند.

در رک‌های پرتراکم، حساسیت گیرنده proskit mt-7076 را از مقدار کم آغاز کنید و پس از نزدیک‌شدن به کابل هدف، ولوم را کاهش دهید. این کار احتمال اشتباه میان کابل‌های مجاور را کم می‌کند. حالت دیجیتال برای محیط دارای نویز و دسته‌کابل‌های متراکم انتخاب مناسب‌تری است؛ حالت آنالوگ وقتی مفید است که برد بیشتر یا سازگاری با سیگنال Tone متداول اهمیت دارد.

⚡ تست PoE و قابلیت Port Flash

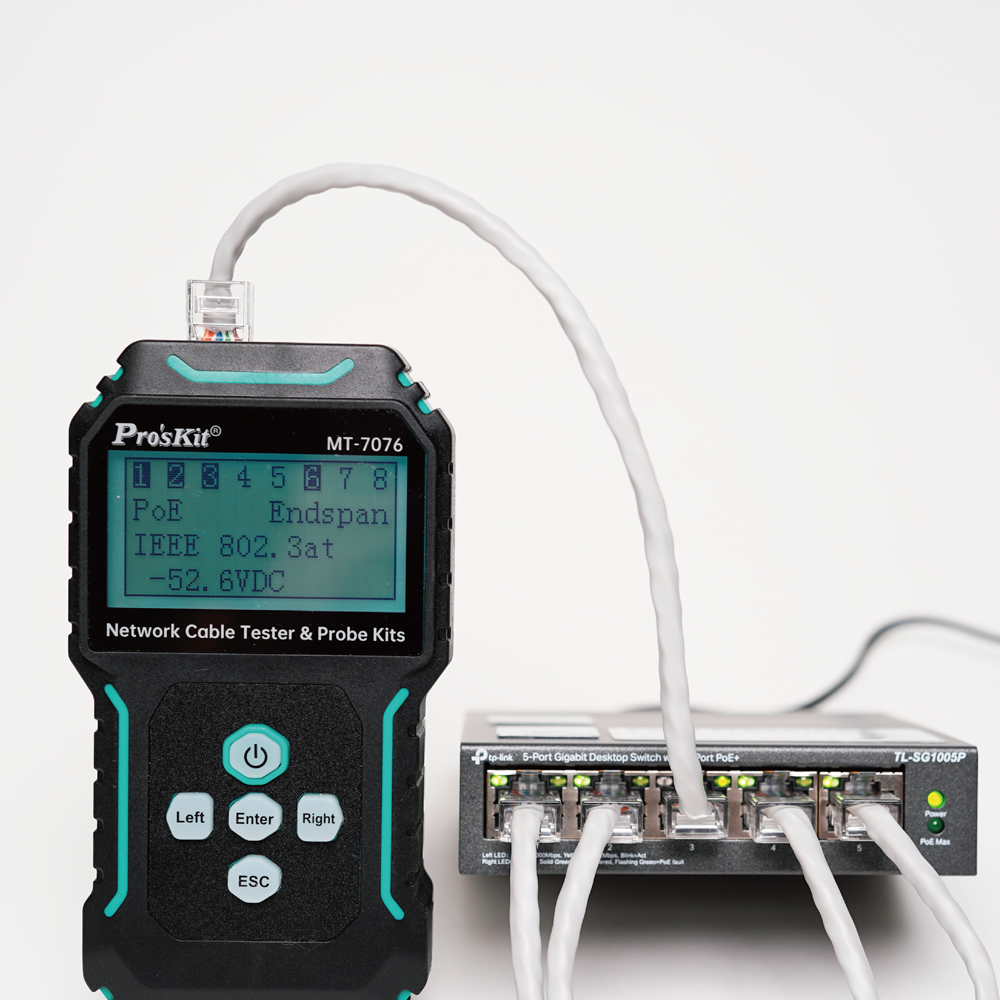

بخش PoE نوع تغذیه Midspan،‏ Endspan یا هشت‌پین، ولتاژ و قطبیت را بررسی می‌کند و استانداردهای IEEE 802.3af/at و منابع غیراستاندارد را از هم تفکیک می‌کند. این قابلیت برای تشخیص اولیه پورت تغذیه دوربین IP، اکسس‌پوینت و تلفن شبکه مفید است. MT-7076 همچنین با Port Flash چراغ پورت متناظر سوییچ را با ریتم قابل‌تشخیص به چشمک درمی‌آورد و اطلاعات ۱۰/۱۰۰/۱۰۰۰ مگابیت، Full/Half Duplex و Auto-Negotiation را نمایش می‌دهد.

در آزمون QC می‌توان کیفیت اتصال تیغه‌های سوکت RJ45 هشت‌پین را پس از پرس بررسی کرد. حداقل طول کابل برای این تست ۱۰ سانتی‌متر ذکر شده است. این قابلیت برای کنترل سریع سوکت‌زنی در محل نصب ارزشمند است، اما کیفیت کامل انتقال فرکانسی یا افت و تداخل زوج‌ها را تضمین نمی‌کند.

🔎 سناریوهای عیب‌یابی با proskit mt-7076

اگر یک دوربین IP روشن نمی‌شود، ابتدا کابل را از تجهیزات جدا و Wire Map را بررسی کنید؛ سپس در حالت PoE، نوع تغذیه، قطبیت و ولتاژ پورت را بخوانید. اگر آرایش رشته‌ها صحیح است اما PoE دیده نمی‌شود، بررسی سوییچ یا انژکتور در اولویت قرار می‌گیرد. اگر PoE وجود دارد ولی لینک شبکه برقرار نمی‌شود، Link Test و Port Flash می‌تواند سرعت مذاکره و پورت متناظر را مشخص کند.

در خرابی‌های متناوب، نتیجه proskit mt-7076 را هنگام ثابت‌بودن کابل و سپس با حرکت ملایم کانکتور مقایسه کنید. تغییر Wire Map می‌تواند نشانه پرس ضعیف یا شکستگی نزدیک سوکت باشد. برای مسیر ناشناخته داخل داکت، ابتدا Tone دیجیتال را انتخاب کنید؛ وقتی کابل هدف پیدا شد، با CONT و Length وضعیت الکتریکی و فاصله تقریبی تا خطا را بسنجید. این ترتیب از تعویض بی‌دلیل کابل یا بازکردن چند مسیر جلوگیری می‌کند.

🧰 نگهداری و افزایش دقت اندازه‌گیری

درگاه‌های RJ45 و RJ11 را تمیز نگه دارید و از واردکردن سوکت شکسته یا کثیف خودداری کنید. پیش از مأموریت، هر دو بخش proskit mt-7076 را شارژ کنید؛ افت شارژ می‌تواند روشنایی نمایشگر یا قدرت صوت گیرنده را کاهش دهد. کابل‌های تبدیل همراه را بدون کشش شدید داخل کیف قرار دهید و دستگاه را در محیط مرطوب، بسیار گرم یا کنار اجسام تیز رها نکنید.

برای کنترل دوره‌ای، یک کابل سالم با طول مشخص به‌عنوان مرجع کارگاه نگه دارید. مقایسه نتیجه این کابل با قرائت‌های جدید کمک می‌کند خطای ناشی از سوکت آلوده، کابل رابط معیوب یا انتخاب نادرست نوع کابل سریع‌تر مشخص شود. proskit mt-7076 ابزار عیب‌یابی است و نتیجه آن باید همراه با مشاهده وضعیت فیزیکی کابل، سوکت و تجهیزات شبکه تفسیر شود.

🔋 باتری، ابعاد و ایمنی

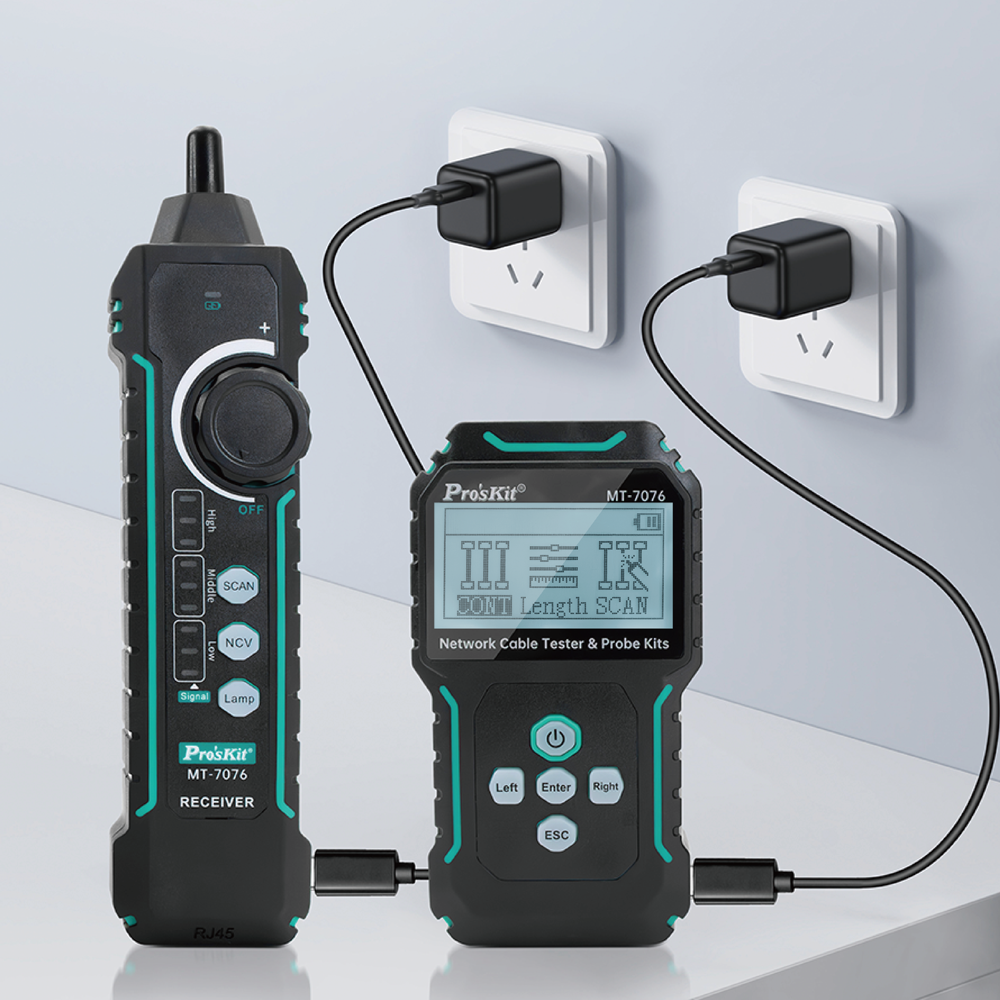

فرستنده و گیرنده هرکدام باتری لیتیومی داخلی ۳٫۷ ولت با ظرفیت ۱۴۰۰ میلی‌آمپرساعت دارند و از طریق درگاه Type-C شارژ می‌شوند. کابل Type-C داخل بسته قرار دارد، ولی شارژر USB همراه محصول نیست. ابعاد فرستنده ۱۲۵ × ۷۰ × ۳۲ میلی‌متر و ابعاد گیرنده ۱۹۸ × ۵۰ × ۲۸ میلی‌متر است. تنظیم نور پس‌زمینه فرستنده در حالت‌های ۱۵، ۳۰ و ۶۰ ثانیه یا روشن/خاموش دائمی و خاموشی خودکار در ۱۵، ۳۰ و ۶۰ دقیقه یا حالت غیرفعال ارائه می‌شود.

گیرنده قابلیت NCV برای تشخیص غیرتماسی ولتاژ AC در بازه ۷۰ تا ۱۰۰۰ ولت و فرکانس ۵۰/۶۰ هرتز دارد. با این حال NCV فقط یک هشدار اولیه است و نبود هشدار، بی‌برقی را ثابت نمی‌کند. سازنده اتصال دستگاه به خطوط زنده بالاتر از ۶۰ ولت DC یا هر ولتاژ AC را ممنوع کرده است؛ برای کار ایمن باید کابل از مدار جدا شود و ابزار اندازه‌گیری مناسب برای تأیید بی‌برقی به کار رود.

📦 اقلام همراه تستر شبکه پروسکیت MT-7076

• یک فرستنده LCD مدل MT-7076
• یک گیرنده زوج‌یاب با چراغ، NCV و جک هدفون
• یک ست کابل تبدیل RJ45،‏ RJ11 و گیره سوسماری
• یک کابل شارژ Type-C
• یک هدفون
• یک کیف نگهداری
• یک دفترچه راهنما

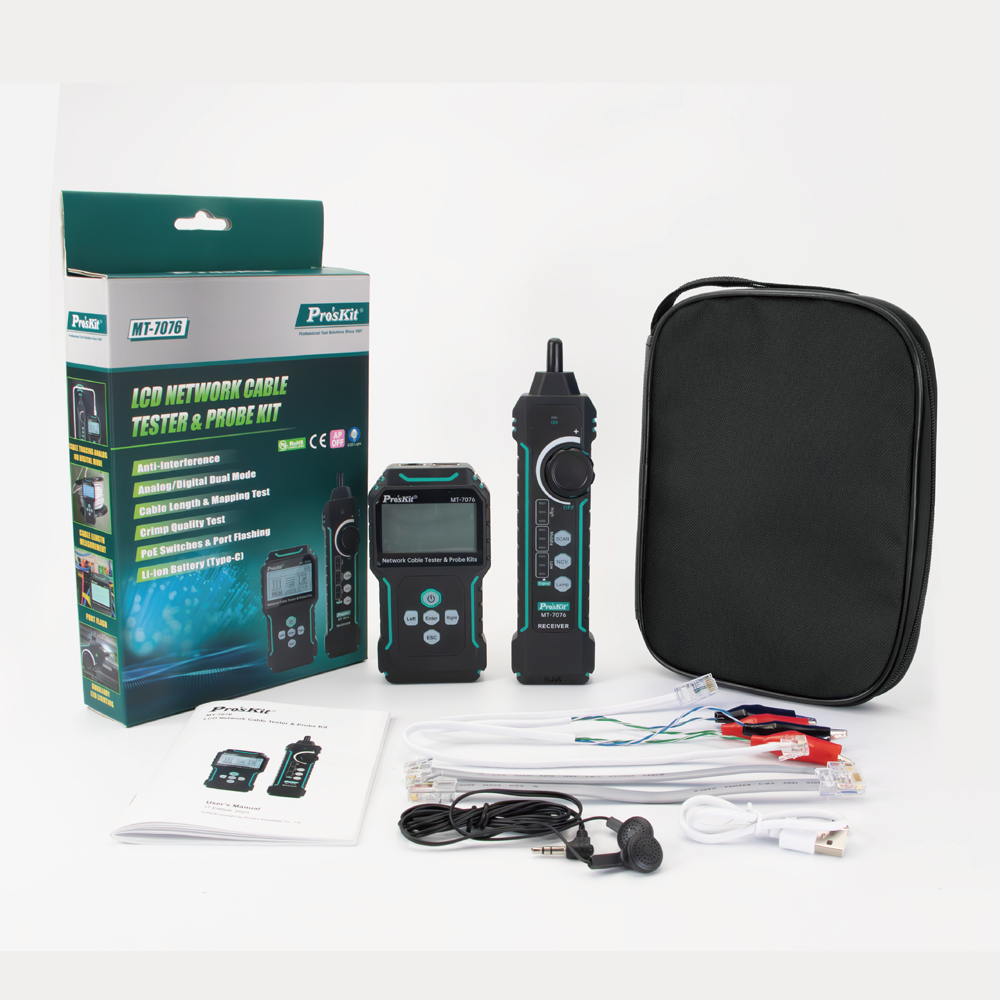

تصویر بسته کامل به شما کمک می‌کند اجزای تحویلی را قبل از استفاده تطبیق دهید. شارژر دیواری USB در فهرست اقلام رسمی نیست و باید جداگانه تهیه شود.

📊 جدول مشخصات فنی

⚖️ مقایسه با مدل‌های نزدیک

اگر علاوه بر Wire Map به طول‌سنجی، PoE، پیدا کردن پورت سوییچ، NCV و زوج‌یابی ضدتداخل نیاز دارید، MT-7076 مجموعه کامل‌تری است. برای پروژه‌هایی که تمرکز اصلی روی طول‌سنجی حرفه‌ای و ردیابی کابل است، تستر شبکه Proskit MT-7071K نیز گزینه قابل مقایسه‌ای است. مدل تستر شبکه Proskit MT-7071N برای مقایسه امکانات و بودجه در همین خانواده مناسب است. فهرست مدل‌های دیگر را می‌توانید در دسته تستر شبکه عصرتولز ببینید.

💰 قیمت و خرید تستر شبکه Proskit MT-7076

قیمت proskit mt-7076 به موجودی روز، نرخ تأمین و شرایط بازار ابزار دقیق وابسته است. هنگام خرید فقط تعداد قابلیت‌ها را مقایسه نکنید؛ نوع کابل، بیشترین طول مسیر، نیاز به کار روی PoE، ردیابی در رک فعال و ضرورت آزمون پرس سوکت را مشخص کنید. در عصرتولز، قیمت و موجودی درج‌شده در صفحه محصول مبنای سفارش است و تصاویر رسمی تمام اجزای کیت را نشان می‌دهند.

❓ پرسش‌های متداول

آیا MT-7076 طول کابل را اندازه می‌گیرد؟

بله؛ برای کابل‌های CAT5،‏ CAT5e و CAT6 در بازه ۲٫۵ تا ۲۰۰ متر. دقت بر اساس طول کابل متفاوت است و نوع کابل باید در منو انتخاب شود.

آیا این دستگاه PoE را تشخیص می‌دهد؟

بله؛ نوع تغذیه، ولتاژ، قطبیت و استاندارد IEEE 802.3af/at یا حالت غیراستاندارد را بررسی می‌کند.

آیا می‌توان کابل متصل به برق شهر را تست کرد؟

خیر. اتصال به هر خط AC یا خط DC بالاتر از ۶۰ ولت طبق دستور سازنده ممنوع است. NCV نیز جای آزمون ایمن بی‌برقی را نمی‌گیرد.

شارژر داخل بسته وجود دارد؟

کابل Type-C همراه محصول است، اما شارژر USB در بسته وجود ندارد.

تفاوت حالت دیجیتال و آنالوگ زوج‌یاب چیست؟

حالت دیجیتال برای کاهش تداخل و تشخیص دقیق‌تر طراحی شده و برد اعلامی تا ۶۰۰ متر دارد؛ حالت آنالوگ برد اعلامی تا یک کیلومتر ارائه می‌کند.

✅ مشخصات کوتاه و موردی

• مدل: Pro’sKit MT-7076
• کاربرد: تست کابل، زوج‌یابی، طول‌سنجی، PoE و Port Flash
• نمایشگر: LCD با وضوح ۱۲۸ × ۶۴ نقطه
• برد Wire Map: تا ۳۰۰ متر
• طول‌سنجی: ۲٫۵ تا ۲۰۰ متر
• ردیابی کابل: دیجیتال تا ۶۰۰ متر و آنالوگ تا یک کیلومتر
• PoE: IEEE 802.3af/at و غیراستاندارد
• تغذیه: باتری لیتیومی داخلی و شارژ Type-C
• اقلام همراه: فرستنده، گیرنده، کابل‌ها، هدفون، کیف و دفترچه
