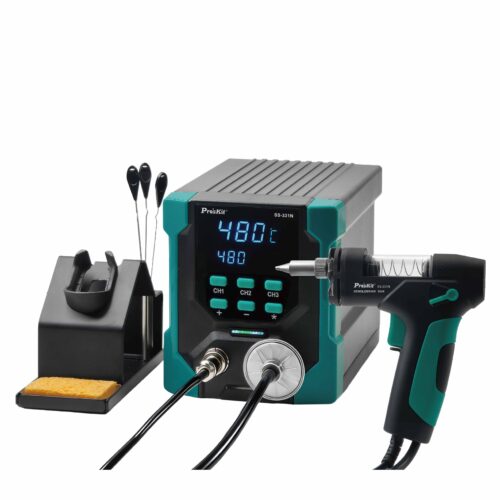

استیشن قلع‌کش دیجیتال پروسکیت مدل Pro’sKit SS-331NB یک سامانه رومیزی برای بازکردن اتصالات لحیم، خارج‌کردن قطعات پایه‌دار و پاک‌سازی قلع باقی‌مانده روی برد است. پسوند کامل NB در این محصول اهمیت دارد: صفحه رسمی سازنده این نسخه را برای برق ۲۲۰ تا ۲۴۰ ولت، فرکانس ۵۰/۶۰ هرتز و دوشاخه B معرفی می‌کند. دفترچه رسمی خانواده SS-331N نیز کد SS-331NB را جدا از نسخه‌های NH و NE در جدول مشخصات ثبت کرده است. ترکیب تفنگ ۱۵۰ وات، کنترل دمای بسته، پمپ هوا و شیر برقی باعث می‌شود ذوب قلع و مکش آن در یک حرکت کنترل‌شده انجام شود؛ ویژگی‌ای که در تعمیر بردهای دوطرفه، کانکتورهای چندپایه و قطعات DIP از قلع‌کش دستی سریع‌تر و یکنواخت‌تر است.

گرمایش ۱۵۰ وات برای ذوب سریع اتصال

توان مصرفی کل دستگاه ۱۶۰ وات و توان بخش قلع‌کش ۱۵۰ وات اعلام شده است. المنت Ni-Cr و حسگر نزدیک نوک، دمای تنظیم‌شده را در یک مدار کنترل بسته دنبال می‌کنند. این ساختار برای کار بدون سرب و اتصالاتی که سطح مسی یا پایه فلزی آن‌ها گرما را سریع جذب می‌کند مفید است. توان بالا به معنی نگه‌داشتن طولانی نوک روی برد نیست؛ هدف این است که قلع در زمان کوتاه به حالت روان برسد و بلافاصله مکش آغاز شود. انتخاب نازل هم‌اندازه با پایه، افزودن مقدار کمی لحیم تازه و استفاده از فلاکس مناسب معمولاً انتقال حرارت را بهتر می‌کند و احتمال بلندشدن پد را کاهش می‌دهد.

بازه دمای ۱۶۰ تا ۴۸۰ درجه سانتی‌گراد

کاربر می‌تواند دما را از ۱۶۰ تا ۴۸۰ درجه سانتی‌گراد یا معادل ۳۲۰ تا ۸۳۲ درجه فارنهایت تنظیم کند. نمایشگر دوخطی LED، دمای واقعی را در خط بالا و دمای هدف را در خط پایین نشان می‌دهد؛ بنابراین پیش از شروع مکش می‌توان رسیدن تفنگ به شرایط کاری را دید. دمای مناسب به نوع آلیاژ لحیم، اندازه اتصال، جرم حرارتی برد و نازل بستگی دارد. برای بیشتر کارها باید از کمترین دمایی شروع کرد که قلع را سریع ذوب می‌کند. افزایش بی‌دلیل دما، اکسیدشدن نازل، آسیب قطعه و جداشدن پد را بیشتر می‌کند و جایگزین تمیزکاری مسیر مکش نیست.

پمپ خلأ، شیر برقی و مکش مرحله‌ای

سامانه مکش از پمپ هوا و شیر برقی تشکیل شده و فشار خلأ آن حدود ۶۰۰ میلی‌متر جیوه است. در این طراحی می‌توان زمان پیش‌شارژ پمپ را از صفر تا پنج ثانیه تعیین کرد تا پیش از بازشدن مسیر، توان مکش ذخیره شود. چراغ سفید وضعیت پیش‌شارژ و چراغ سبز مرحله فعال قلع‌کشی را نمایش می‌دهد. این قابلیت برای اتصالات پرقلع یا پایه‌هایی که قلع در سوراخ متالیزه باقی مانده مفید است. با این حال مکش مؤثر زمانی رخ می‌دهد که تمام قلع پیرامون پایه مایع شده باشد؛ فشردن ماشه روی اتصال نیمه‌ذوب می‌تواند مسیر را مسدود کند یا تنش مکانیکی به برد وارد سازد.

تأخیر خاموشی پمپ برای تخلیه کامل مسیر

زمان ادامه مکش پس از رهاکردن ماشه نیز از صفر تا پنج ثانیه قابل تنظیم است. این تأخیر کمک می‌کند قطره‌های قلع از نازل و لوله به محفظه جمع‌آوری منتقل شوند و در مسیر سرد نشوند. مقدار خیلی طولانی برای هر اتصال ضروری نیست و می‌تواند صدای کار و استهلاک فیلتر را افزایش دهد. تنظیم باید متناسب با حجم قلع و طول مسیر انتخاب شود. دفترچه تأکید می‌کند وقتی دمای تنظیمی و دمای نمایش‌داده‌شده هر دو کمتر از ۳۰۰ درجه باشند، پمپ کار نمی‌کند؛ این محدودیت از مکش قلع سرد و ایجاد گرفتگی جلوگیری می‌کند.

سه کانال ذخیره دما و تغییر سریع واحد

کلیدهای CH1، CH2 و CH3 سه دمای پرکاربرد را ذخیره می‌کنند. مقادیر پیش‌فرض دفترچه ۳۵۰، ۴۰۰ و ۴۸۰ درجه سانتی‌گراد هستند، اما هر کانال با نگه‌داشتن کلید و تنظیم مقدار جدید قابل شخصی‌سازی است. کلید عملکرد نیز واحد نمایش را میان درجه سانتی‌گراد و فارنهایت تغییر می‌دهد. حافظه دما جایگزین ارزیابی اتصال نیست؛ کاربر باید قبل از هر گروه کار، سالم‌بودن نازل و تناسب دمای ذخیره‌شده با نوع برد را کنترل کند.

تفنگ ارگونومیک و محفظه شفاف قلع

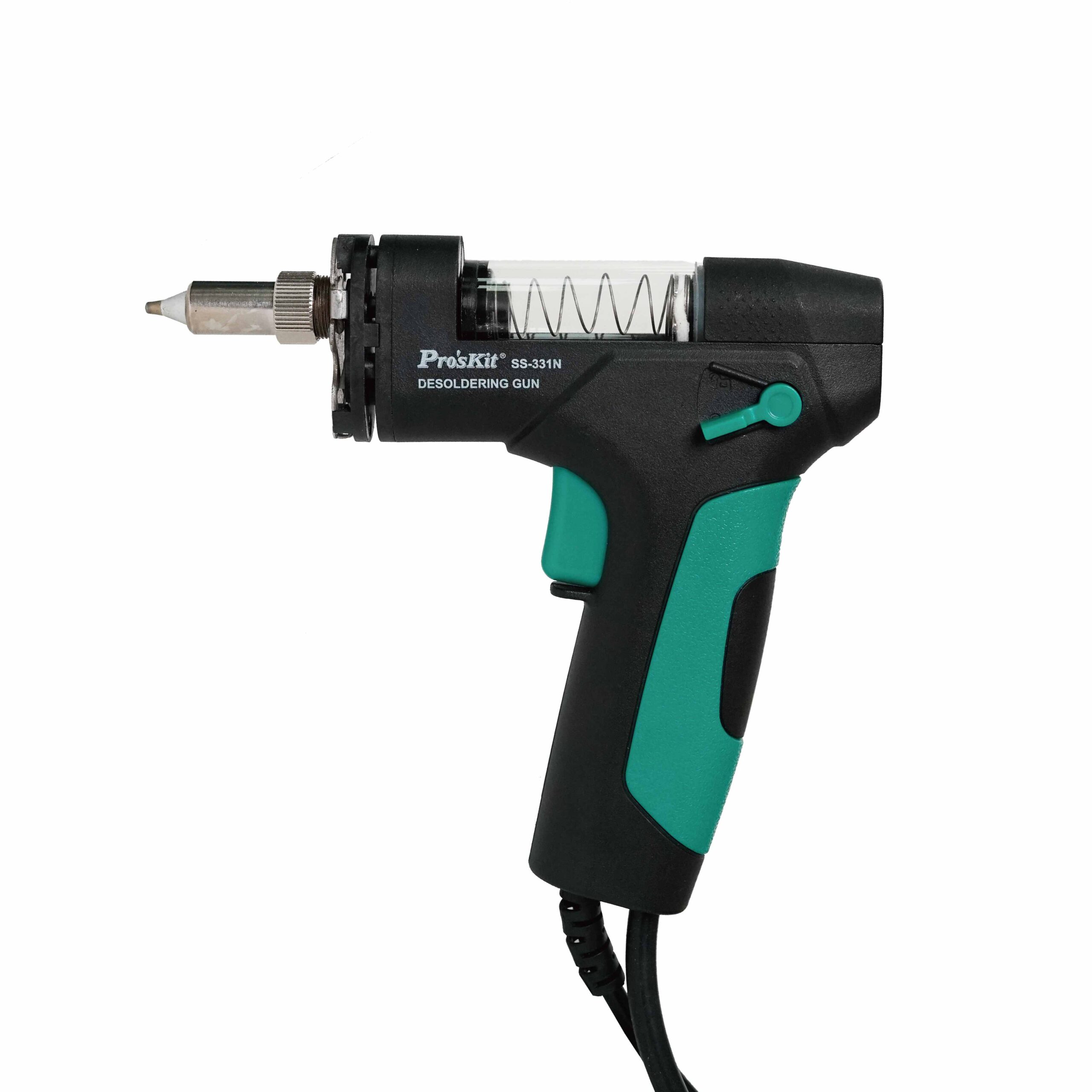

تفنگ قلع‌کش برای استفاده یک‌دستی طراحی شده و محفظه شفاف آن اجازه می‌دهد مقدار قلع و وضعیت آلودگی فیلتر دیده شود. ماشه باید پس از ذوب کامل اتصال فشرده شود و نازل بدون فشار جانبی روی پایه قرار گیرد. وقتی محفظه پر شد، دستگاه خاموش و کاملاً سرد می‌شود؛ سپس لوله شیشه‌ای خارج، ضایعات قلع تخلیه و اجزا طبق دفترچه دوباره نصب می‌شوند. ضربه‌زدن تفنگ به میز یا استفاده از ابزار سخت برای خالی‌کردن محفظه می‌تواند شیشه، آب‌بندی یا حسگر را آسیب بزند. اتصال و جداسازی تفنگ از ایستگاه نیز فقط در حالت خاموش انجام می‌شود.

نازل‌ها، سنبه‌ها و فیلترهای همراه

بسته رسمی سه اندازه نازل دارد: قطر ۱٫۲ میلی‌متر روی تفنگ نصب است و نازل‌های ۱٫۰ و ۱٫۵ میلی‌متر نیز ارائه می‌شوند. سه سنبه تمیزکاری با قطرهای ۰٫۷، ۰٫۹ و ۱٫۲ میلی‌متر برای بازکردن مسیر نازل در نظر گرفته شده‌اند. سه اسفنج فیلتر با قطر ۱۶٫۸ میلی‌متر و دو فیلتر مکش، که یکی از آن‌ها نصب شده، از پمپ در برابر دود و ذرات محافظت می‌کنند. سنبه باید فقط وقتی نازل داغی کنترل‌شده دارد و طبق دستورالعمل استفاده شود؛ واردکردن سنبه نامتناسب یا فشار زیاد ممکن است دهانه را تغییر شکل دهد. فیلتر زرد و آلوده باید پیش از افت محسوس مکش تعویض شود.

جدول مشخصات فنی Pro’sKit SS-331NB

مقایسه با قلع‌کش دستی و هویه قلع‌کش ساده

روش کار پیشنهادی برای خارج‌کردن قطعه

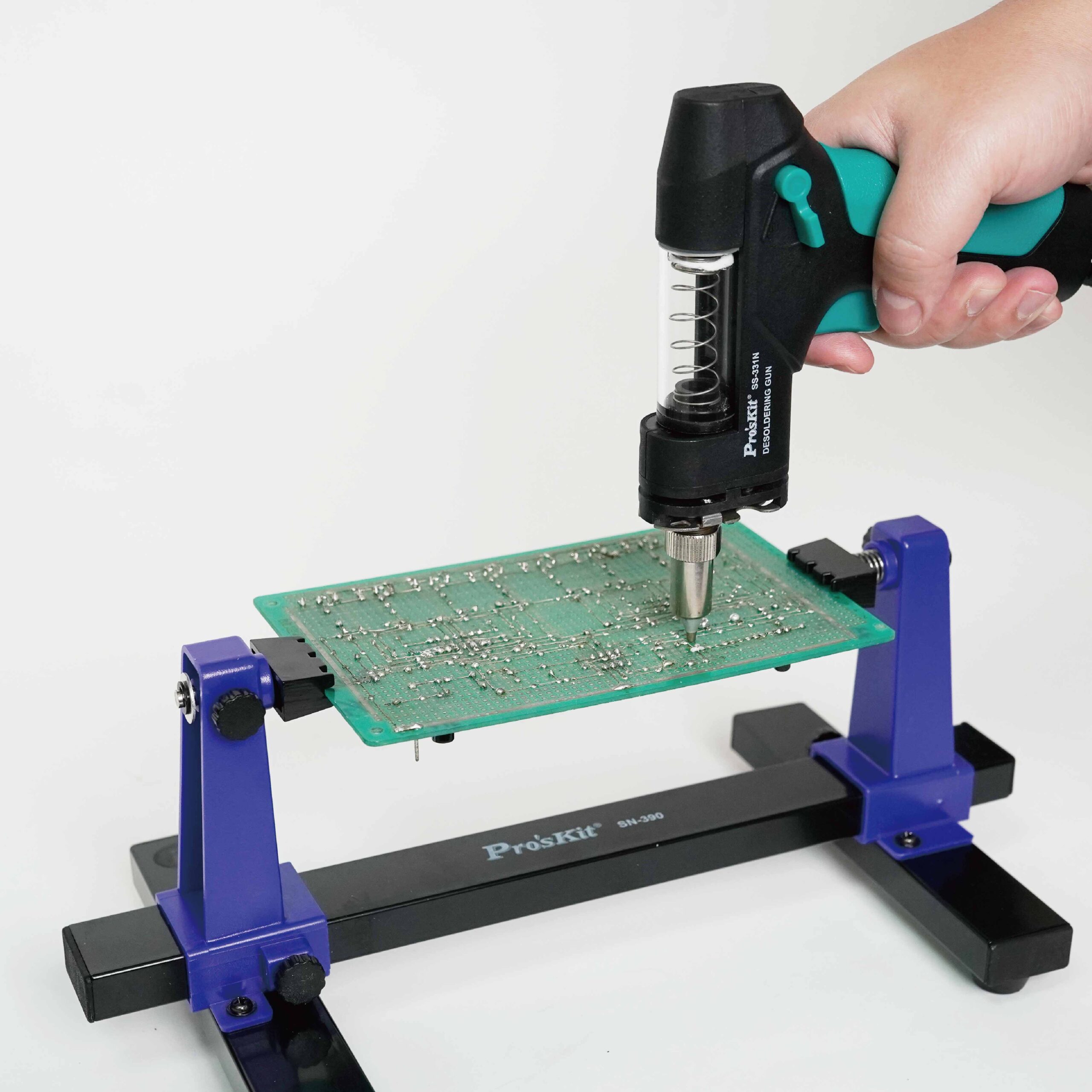

پیش از روشن‌کردن، برق ورودی با برچسب ۲۲۰ تا ۲۴۰ ولت تطبیق داده می‌شود، تفنگ در سوکت قفل و شلنگ فیلتر در جهت درست وصل می‌گردد. نازل متناسب با قطر پایه انتخاب، محفظه تخلیه و فیلتر بررسی می‌شود. پس از رسیدن دما به مقدار هدف، مقدار کمی لحیم تازه و فلاکس به اتصال کمک می‌کند انتقال گرما یکنواخت شود. نازل عمود روی پایه قرار می‌گیرد، قلع کاملاً روان می‌شود و سپس ماشه فشار داده می‌شود. پس از توقف مکش، نازل با حرکت آرام جدا می‌گردد. اگر پایه آزاد نشده است، اتصال باید دوباره گرم شود؛ کشیدن قطعه با زور می‌تواند آبکاری سوراخ را از برد جدا کند.

نگهداری برای حفظ قدرت مکش

افت مکش معمولاً از پرشدن محفظه، آلودگی فیلتر، گرفتگی نازل یا نشتی آب‌بندی ناشی می‌شود. بررسی باید از ساده‌ترین بخش آغاز شود: محفظه قلع تخلیه، فیلتر زرد تعویض، مسیر با سنبه هم‌اندازه تمیز و اورینگ‌ها از نظر پارگی کنترل شوند. نازل اکسیدشده با اسفنج مناسب پاک می‌شود و نباید سوهان بخورد. پمپ برای عبور قلع مایع طراحی نشده است؛ وجود فیلتر سالم میان تفنگ و ایستگاه ضروری است. قطعات مصرفی و نازل جایگزین باید مخصوص خانواده جدید SS-331N باشند. بازکردن بدنه اصلی یا تعمیر مدار و پمپ باید به تعمیرکار واجدصلاحیت سپرده شود.

ایمنی برق، حرارت و تهویه

نوک و قطعات فلزی نزدیک آن می‌توانند به دمایی برسند که سوختگی یا آتش ایجاد کند. تفنگ در زمان بی‌کاری روی پایه قرار می‌گیرد و دستگاه نزدیک مواد قابل اشتعال یا فضای انفجاری استفاده نمی‌شود. دود فلاکس باید با تهویه موضعی از محدوده تنفس دور شود. هنگام تعویض نازل، تخلیه محفظه، اتصال تفنگ یا سرویس فیلتر، برق قطع و مجموعه تا دمای محیط سرد می‌شود. کابل و شلنگ نباید با نوک تماس پیدا کنند. ابزار روشن بدون مراقبت رها نمی‌شود و حالت خواب جایگزین خاموش‌کردن پایان کار نیست. استفاده از عینک محافظ نیز در برابر پاشش قلع و ذرات تمیزکاری توصیه می‌شود.

مرز مدل SS-331NB با SS-331NE و SS-331NH

SS-331NB برای برق ۲۲۰ تا ۲۴۰ ولت، فرکانس ۵۰/۶۰ هرتز و دوشاخه B است. مدل SS-331NH همین ولتاژ و فرکانس را با دوشاخه H دارد و SS-331NE نسخه ۱۲۰ ولت، ۶۰ هرتز و دوشاخه E است. سفارش و تحویل باید با کد کامل روی کارتن و پلاک دستگاه تطبیق شود. فقط تصاویر مسیر رسمی ProductPic/SS-331NB استفاده شده و رسانه عمومی خانواده یا مدل‌های خواهر کنار گذاشته شده است.

پرسش‌های متداول

آیا SS-331NB برای برق ایران مناسب است؟

ولتاژ ۲۲۰ تا ۲۴۰ ولت و فرکانس ۵۰/۶۰ هرتز با شبکه رایج سازگار است، اما دوشاخه B ممکن است به تبدیل استاندارد و ارت‌دار نیاز داشته باشد. کیفیت تبدیل و اتصال حفاظتی باید پیش از کار بررسی شود.

چرا پمپ در دمای پایین فعال نمی‌شود؟

طبق دفترچه، وقتی دمای تنظیمی و دمای واقعی هر دو کمتر از ۳۰۰ درجه باشند پمپ کار نمی‌کند تا قلع سرد وارد مسیر نشود. ابتدا باید دمای مناسب انتخاب و رسیدن نوک به آن تأیید شود.

چه زمانی فیلتر باید تعویض شود؟

وقتی سطح فیلتر به‌طور محسوس زرد یا آلوده شده، مکش افت کرده یا ضایعات به مسیر نزدیک شده‌اند، فیلتر باید پس از سردشدن دستگاه تعویض شود. ادامه کار با فیلتر اشباع به پمپ فشار وارد می‌کند.
