مجموعه کابل پراب سوزنی چهار سیمه پروا PROVA TL-700 SPRING برای اتصال قطعه به اهم‌مترهای PROVA 700 و PROVA 710 معرفی شده است. این قلم متعلقات اندازه‌گیری است و دستگاه اهم‌متر همراه آن عرضه نمی‌شود. انتخاب نوع اتصال باید با محل تماس قطعه و ورودی مناسب دستگاه هماهنگ باشد. قیمت این صفحه برای یک مجموعه از همین نوع است؛ مجموعه گیره‌ای و مجموعه سوزنی دو قلم جداگانه‌اند و نباید فقط بر اساس نام مشترک TL-700 یکسان تلقی شوند.

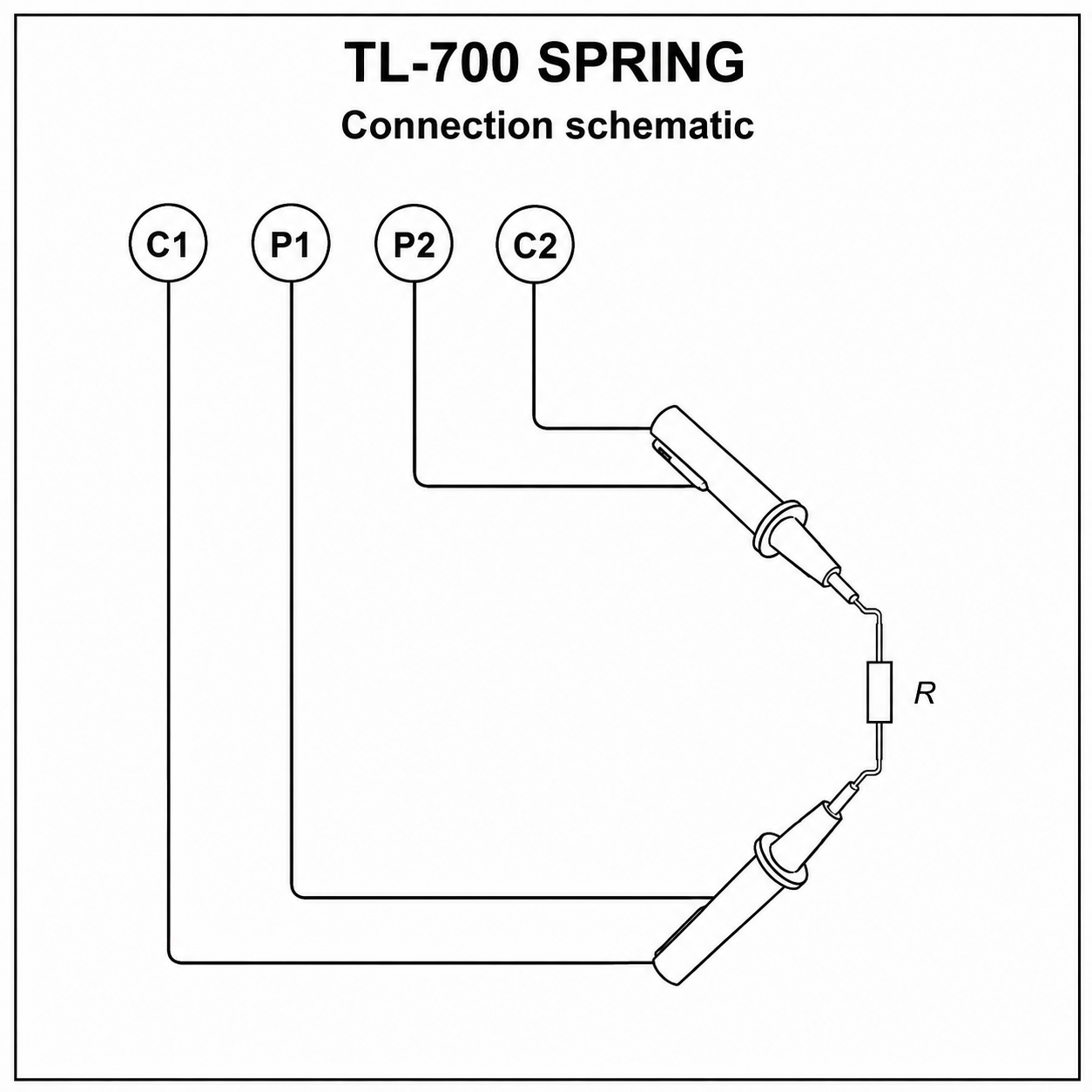

شماتیک بازسازی‌شده از دفترچه؛ عکس کالای تحویلی نیست.

نوع اتصال TL-700 SPRING

در دفترچه PROVA 710، مجموعه سوزنی با عنوان چهار سیمه و دو پراب معرفی شده است. مسیرهای C1 و P1 به یک پراب و مسیرهای C2 و P2 به پراب دیگر مربوط‌اند. نوک‌های تماس برای اعمال جریان و سنجش ولتاژ در روش چهار سیمه استفاده می‌شوند. چهار سیمه بودن به معنی وجود چهار دسته پراب مستقل نیست. ترمینال‌ها را طبق راهنمای دستگاه و نشانه‌های روی مجموعه تطبیق دهید.

تفاوت کابل کلوین و پراب سوزنی

گیره کلوین زمانی انتخاب می‌شود که بتوان محل اتصال را با گیره نگه داشت. پراب سوزنی برای تماس با نقاطی مناسب است که روش قرارگیری نوک پراب در آن‌ها کاربرد دارد. ثبات تماس در هر دو حالت مهم است؛ تفاوت شکل اتصال به‌تنهایی دقت نهایی مشخصی ایجاد نمی‌کند. پیش از انتخاب، دسترسی به نقطه آزمون، فاصله دو محل تماس و امکان ثابت نگه‌داشتن کابل را بررسی کنید. نوع دیگر این خانواده به‌صورت خودکار همراه این مجموعه نیست.

چرا چهار سیمه اندازه‌گیری می‌کنیم؟

در اندازه‌گیری مقاومت‌های کوچک، مقاومت سیم و تماس می‌تواند نسبت به مقدار قطعه قابل توجه باشد. روش چهار سیمه مسیر عبور جریان را از مسیر سنجش ولتاژ جدا می‌کند تا اثر مقاومت مسیر اتصال در نتیجه کاهش یابد. کارکرد درست این روش به آرایش صحیح سیم‌ها و عملکرد دستگاه وابسته است. داشتن کابل چهار سیمه به معنی حذف تمام خطاها نیست؛ دمای قطعه، کیفیت تماس و انتخاب محدوده دستگاه همچنان در تفسیر نتیجه اهمیت دارند.

انتخاب دستگاه سازگار

کاتالوگ سازنده این مدل را برای PROVA 700 و PROVA 710 فهرست کرده است. استفاده با دستگاه دیگر فقط با تطبیق مستند نوع ورودی و آرایش تماس مناسب است. یکسان‌بودن نام کلوین یا شباهت شکل فیش برای اثبات سازگاری کافی نیست. اگر در مجموعه آزمون چند دستگاه دارید، نام دستگاه و نوع کابل هر ایستگاه را مشخص کنید تا هنگام تعویض، کابل اشتباه به ورودی متصل نشود. امکانات ثبت داده و نمایش نتیجه مربوط به اهم‌متر هستند.

آماده‌سازی اتصال پیش از آزمون

پیش از اندازه‌گیری، وضعیت کابل، عایق و محل تماس را بررسی کنید. قطعه مورد آزمون باید طبق دستورالعمل دستگاه از منابع ولتاژ جدا شده باشد؛ دفترچه اندازه‌گیری مقاومت روی جسم دارای پتانسیل الکتریکی را مجاز نمی‌داند. پس از نصب کابل در ورودی مناسب، اتصال سمت قطعه را کنترل کنید و سپس آزمون را آغاز کنید. برای قطعات القایی و شرایط توقف اندازه‌گیری، ترتیب کار همان اهم‌متر را رعایت کنید و روش عمومی را جای دفترچه قرار ندهید.

پایداری تماس و ثبت نتیجه

برای مقایسه چند نتیجه، محل تماس و شیوه قرارگیری پراب یا گیره را ثابت نگه دارید. جابه‌جایی تماس روی سطح اکسیدشده یا تغییر فشار می‌تواند شرایط آزمون را عوض کند. همراه عدد مقاومت، مدل دستگاه، نوع کابل و شرایط غیرعادی مشاهده‌شده را ثبت کنید. اگر قرائت ناپایدار است، پیش از نسبت‌دادن آن به قطعه، اتصال‌ها و تنظیمات را بررسی کنید. محدوده مقاومت، جریان آزمون و دقت قابل انتظار باید از مشخصات اهم‌متر انتخاب‌شده خوانده شوند.

نگهداری مجموعه کابل

پس از پایان کار، کابل را بدون کشیدن محل اتصال فیش یا دسته جمع کنید. از پیچاندن شدید، خم‌کردن تند و واردکردن نیرو به نقاط ورود کابل جلوگیری کنید. پیش از استفاده مجدد، نشانه‌های آسیب عایق یا تغییر شکل محل تماس را بررسی کنید. روش تمیزکاری باید با دستورالعمل سازنده سازگار باشد. برای کابل آسیب‌دیده، ظاهر سالم بخشی از مجموعه را دلیل سالم‌بودن تمام مسیر در نظر نگیرید و پیش از آزمون از صحت اتصال اطمینان حاصل کنید.

تصویر و اقلام این صفحه

تصویر این صفحه شماتیک اتصال است که بر پایه نقشه دفترچه سازنده بازسازی شده؛ عکس کالای تحویلی نیست. ترمینال‌های دایره‌ای و مقاومت رسم‌شده نشانه‌های نقشه‌اند و اقلام همراه مجموعه محسوب نمی‌شوند. از این تصویر برای تشخیص رنگ، طول کابل یا شکل دقیق فیش استفاده نکنید. کد مدل و نوع مجموعه معیار سفارش هستند. دستگاه اصلی، قطعه تحت آزمون و سایر کابل‌های نمایش‌داده‌شده در دفترچه در قیمت این قلم منظور نشده‌اند.

دستگاه‌های مرتبط و منابع

صفحه PROVA 710 و PROVA 700 برای انتخاب اهم‌متر در دسترس است. روش اتصال در دفترچه سازنده PROVA 710 آمده است. برای مطالعه مفهوم عمومی، مقاله سنجش چهار ترمیناله در ویکی‌پدیا را ببینید.

مشخصات TL-700 SPRING

برای بررسی گزینه‌های دیگر، دسته میلی اهم متر / میکرو اهم متر را ببینید. هنگام انتخاب، مشخصات و سازگاری هر محصول را جداگانه تطبیق دهید.
