جا فیوز PCB پلاستیکی مدل PTF-77 مناسب فیوز 5×20 میلی‌متر پایه 15mm.

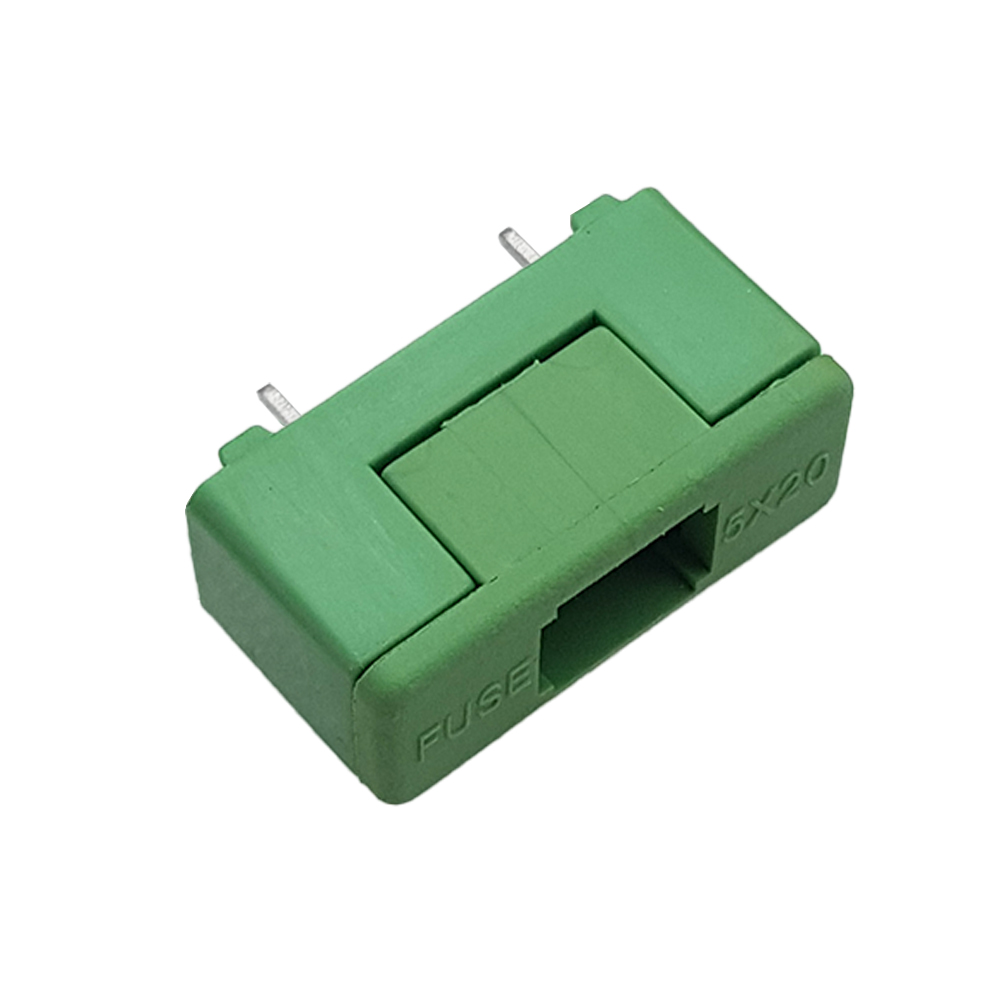

جا فیوز PCB پلاستیکی PTF-77 یک نگهدارنده روبردی درپوش‌دار برای فیوزهای فشنگی شیشه‌ای یا سرامیکی سایز 5×20 میلی‌متر است. این قطعه خودِ فیوز نیست؛ وظیفه آن نگه‌داشتن مکانیکی فیوز، ایجاد تماس الکتریکی پایدار و فراهم‌کردن امکان تعویض فیوز در مدار است. بدنه سبز و مستطیلی، درپوش قابل جداشدن و پایه‌های فلزی مناسب نصب THT باعث می‌شوند این مدل برای تعمیر بردها، ساخت پروژه و طراحی مدارهای حفاظت‌شده انتخابی کاربردی باشد.

کاربرد و سازگاری با فیوز 5×20 میلی‌متر

فضای داخلی جا فیوز PTF-77 برای قرارگرفتن فیوز فشنگی 5×20 میلی‌متر طراحی شده است. دو گیره فلزی درون بدنه، دو سر فلزی فیوز را نگه می‌دارند و مسیر جریان را به پایه‌های لحیمی زیر بدنه منتقل می‌کنند. این طراحی در مقایسه با گیره‌های باز، فیوز را منظم‌تر نگه می‌دارد و درپوش پلاستیکی تماس ناخواسته با بدنه فیوز را کم می‌کند. هنگام خرید دقت کنید که فیوز 6×30، فیوز خودرویی تیغه‌ای یا فیوز SMD با این نگهدارنده سازگار نیست.

مشخصات الکتریکی و جنس ساخت

در برگه فنی نمونه PTF-77 مرجع، ولتاژ نامی نگهدارنده 250V AC، جریان نامی 6.3A و توان پذیرفته‌شده 1.6W ذکر شده است. بدنه از پلی‌آمید PA66 و بخش‌های هادی از مس با پوشش نیکل ساخته می‌شوند. مقاومت تماس مرجع کمتر از 5mΩ و محدوده دمای کار اعلام‌شده از 30- تا 85 درجه سانتی‌گراد است. این اعداد مشخصات خود جا فیوز هستند، نه جریان قطع فیوزی که درون آن نصب می‌شود. رده‌بندی فیوز باید مستقل و بر اساس طراحی مدار انتخاب شود.

ابهام فاصله پایه 15 و 22.6 میلی‌متر

در عنوان عرضه‌کننده این نمونه، فاصله پایه 15 میلی‌متر ذکر شده است. با این حال، در برخی کاتالوگ‌های مرجع، کد PTF-77 با فاصله پایه ۲۲٫۶ میلی‌متر هم دیده می‌شود و مدل‌های 15 میلی‌متری با کدهای نزدیک معرفی شده‌اند. این تفاوت در نام‌گذاری تولیدکننده‌ها باعث می‌شود که فقط به کد اکتفا نکنید. پیش از سفارش، فاصله مرکز تا مرکز دو سوراخ برد یا دو پایه قطعه قدیمی را اندازه‌گیری کنید. همچنین محل پین نگهدارنده میانی یا زائده‌های پلاستیکی را با الگوی PCB مقایسه کنید.

راهنمای نصب روی برد

برای نصب، پایه‌های فلزی جا فیوز از سوراخ‌های برد عبور می‌کنند و از سمت پشت PCB لحیم می‌شوند. پاد مسی برد باید ابعاد کافی برای جریان مدار داشته باشد و عرض مسیرها نیز بر اساس جریان طراحی شود. لحیم‌کاری باید تمیز، بدون اتصال سرد و بدون حرارت‌دهی طولانی به بدنه پلاستیکی انجام شود. پس از نصب، پیوستگی الکتریکی و عدم اتصال کوتاه میان پایه‌ها را بدون برق با مولتی‌متر بررسی کنید. درپوش باید پس از جاگذاری فیوز به‌درستی روی بدنه بنشیند و نباید با فشار غیرعادی نصب شود.

انتخاب فیوز مناسب

رده جریانی، نوع کندکار یا تندکار، قدرت قطع، جنس فشنگ و ولتاژ فیوز باید بر اساس الزامات مدار انتخاب شوند. درست‌بودن ابعاد 5×20 میلی‌متر به‌تنهایی برای انتخاب فیوز کافی نیست. همچنین باید جریان فیوز از ظرفیت نامی جا فیوز بیشتر نباشد. در تعمیر دستگاه، ترجیحاً مشخصات فیوز اولیه از روی بدنه، نقشه یا راهنمای سرویس خوانده شود. جایگزینی فیوز با سیم، قلع یا فیوزی با جریان بالاتر، مسیر حفاظتی مدار را از کار می‌اندازد و می‌تواند باعث داغ‌شدن سیم‌ها یا آسیب جدی شود.

نکات مهم پیش از خرید

ابعاد برد، فاصله پایه‌ها، ارتفاع جا فیوز، فضای آزاد برای بازکردن درپوش و محل قرارگیری قطعات مجاور را پیش از انتخاب بررسی کنید. در پروژه جدید، الگوی فوت‌پرینت PCB باید از روی نمونه فیزیکی یا دیمنشن دقیق سازنده طراحی شود. در تعمیر، قطعه قدیمی را پیش از بازکردن لحیم‌ها از چند زاویه تصویربرداری و فاصله‌ها را ثبت کنید. عنوان 15mm در این صفحه بر اساس عرضه همین نمونه ثبت شده است، اما به دلیل تفاوت نام‌گذاری بازار، تطبیق ابعاد با برد خودتان الزامی است.
