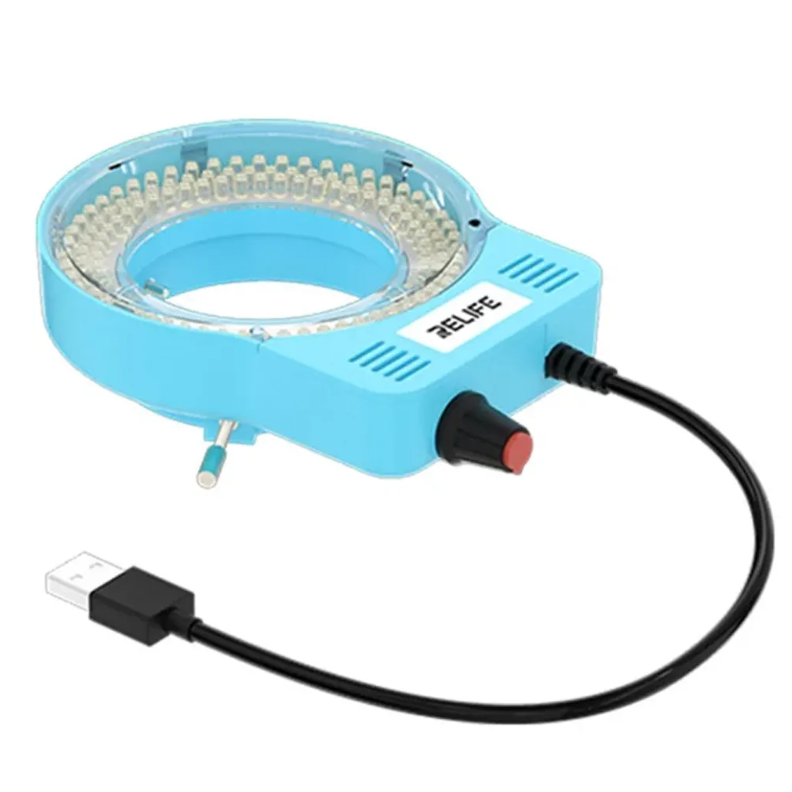

چراغ لوپ USB ریلایف RELIFE RL-033M با 144 LED برای روشن‌کردن محدوده کار زیر لوپ و میکروسکوپ طراحی شده است. نام انگلیسی این محصول RELIFE RL-033M 144 LED Microscope USB Light است. آرایش حلقوی LEDها، تغذیه از طریق USB و امکان تنظیم شدت نور، این مدل را به یک وسیله کاربردی برای مشاهده برد و قطعات روی میز تعمیرات تبدیل می‌کند. چراغ به صورت مستقل عرضه می‌شود و برای انتخاب آن باید محل نصب لوپ بررسی شود.

چراغ حلقوی برای مشاهده برد

در RL-033M تعداد ۱۴۴ LED سفید دور دهانه چراغ قرار گرفته است. این چیدمان، نور را از اطراف مسیر دید به محدوده کار می‌رساند. در بررسی اتصالات، پایه قطعات و سطح برد، تنظیم نور به اندازه تنظیم فوکوس اهمیت دارد. روشنایی مناسب کمک می‌کند مرز قطعات و جزئیات سطح واضح‌تر دیده شوند؛ میزان نور لازم به جنس و رنگ سطح و تنظیمات لوپ وابسته است.

سازنده دمای رنگ این مدل را بین ۱۰۰۰۰ تا ۱۲۰۰۰ کلوین معرفی کرده است. این عدد به رنگ نور مربوط می‌شود و بیانگر دمای بدنه چراغ یا قطعه زیر آن نیست. هنگام مشاهده برد با دوربین، تنظیم تراز سفیدی می‌تواند در نمایش رنگ‌ها مؤثر باشد. برای مقایسه تصاویر قبل و بعد از تعمیر، بهتر است تنظیم روشنایی و شرایط ثبت تصویر ثابت بماند.

مشخصات چراغ لوپ RELIFE RL-033M

تنظیم شدت نور متناسب با سطح کار

ولوم روی بدنه برای کنترل روشنایی در دسترس کاربر قرار دارد. برای شروع مشاهده، شدت نور را در حدی تنظیم کنید که جزئیات بدون روشن‌شدن بیش از اندازه سطح دیده شوند. روی پایه‌های فلزی و نقاط لحیم، بازتاب نور می‌تواند بخشی از جزئیات را بپوشاند. در چنین شرایطی، تغییر شدت روشنایی و وضعیت قطعه ممکن است نتیجه بهتری از افزایش نور ایجاد کند.

تنظیم نور را پس از قرارگرفتن برد و انتخاب بزرگ‌نمایی انجام دهید. اگر از دوربین لوپ استفاده می‌کنید، روشنایی چراغ را همراه تنظیمات نوردهی دوربین بررسی کنید. تصویری که در نمایشگر بیش از اندازه روشن است، لزوماً به فوکوس بیشتر نیاز ندارد. ابتدا نور و نوردهی را اصلاح کنید و سپس وضوح تصویر را تنظیم نمایید.

بررسی محل نصب و اندازه دهانه

حداکثر قطر معرفی‌شده توسط سازنده برای این مدل ۶۳ میلی‌متر است. پیش از انتخاب، قطر و شکل محل نصب چراغ روی لوپ را اندازه بگیرید. یکسان‌بودن نام عمومی میکروسکوپ به معنی یکسان‌بودن محل اتصال همه مدل‌ها نیست. بدنه و پیچ‌های نگهدارنده چراغ باید بدون فشار نامناسب روی محل تعیین‌شده قرار بگیرند و مسیر دید را مسدود نکنند.

پس از قرار دادن چراغ، نگهدارنده‌ها را به اندازه لازم محکم کنید و پایداری اتصال را بررسی نمایید. کابل را طوری هدایت کنید که هنگام جابه‌جایی برد، دست یا ابزار به آن گیر نکند. وجود فضای کافی زیر لوپ نیز مهم است؛ چراغ باید ضمن روشن‌کردن قطعه، امکان کار با پنس و ابزار تعمیر را حفظ کند.

اتصال تغذیه از طریق USB

کابل USB چراغ، اتصال تغذیه را روی میز کار فراهم می‌کند. منبع تغذیه مناسب را بر اساس راهنمای محصول انتخاب کنید و کابل را بدون کشش اضافی قرار دهید. نوع اتصال USB این چراغ به معنی قابلیت انتقال تصویر نیست؛ RL-033M وظیفه روشن‌کردن محدوده مشاهده را دارد. ثبت تصویر همچنان به دوربین و تجهیزات تصویربرداری لوپ وابسته است.

استفاده در بررسی و تعمیر برد

این چراغ برای کارهایی مانند بررسی پایه قطعات، مشاهده محل لحیم و کنترل ظاهری برد زیر لوپ کاربرد دارد. برای نتیجه قابل تکرار، جای برد و شدت نور را هنگام مقایسه دو بخش ثابت نگه دارید. گردوغبار روی چراغ و سطح عدسی لوپ نیز می‌تواند کیفیت مشاهده را کاهش دهد؛ نظافت باید با روش و مواد مناسب هر بخش انجام شود.

پرسش‌های متداول

آیا چراغ همراه میکروسکوپ عرضه می‌شود؟

این صفحه مربوط به چراغ RL-033M است. لوپ و تجهیزات تصویربرداری، محصولات جداگانه هستند.

آیا شدت نور قابل تنظیم است؟

بله، سازنده تنظیم روشنایی از صفر تا صد درصد را برای این مدل معرفی کرده است.

آیا روی هر لوپی نصب می‌شود؟

پیش از انتخاب باید اندازه و شکل محل نصب بررسی شود. حداکثر قطر اعلام‌شده ۶۳ میلی‌متر است و سازگاری مکانیکی باید با لوپ مورد استفاده تطبیق داشته باشد.
