خمیر فلاکس ریلایف مدل RELIFE RL-420-UV فلاکس خمیری زرد روشن در سرنگ با حجم 10CC یا ۱۰ میلی‌لیتر است که برای کنترل بهتر خیس‌شوندگی قلع در بازکاری BGA، SMD، PGA و PCB به کار می‌رود. پسوند UV در این مدل به قابلیت بازرسی باقی‌مانده زیر نور UV مربوط است؛ این ماده با UV پخت نمی‌شود و عبارت UV در نام آن به معنی چسب، ماسک لحیم یا مقاومت در برابر UV نیست.

🔎 معرفی relife rl-420-uv و نام انگلیسی کامل

نام انگلیسی کامل: RELIFE RL-420-UV 10CC UV-Reactive BGA Flux Paste for BGA, SMD, PGA and PCB Rework.

relife rl-420-uv یک ماده کمکی لحیم‌کاری با قوام خمیری است، نه آلیاژ لحیم. واژه BGA FLUX PASTE روی بدنه سرنگ دیده می‌شود و کد کامل RL-420-UV همراه حجم 10CC روی لیبل چاپ شده است. برای تشخیص نسخه صحیح، هر سه بخش برند، مدل و حجم باید با صفحه محصول مطابقت داشته باشند.

این محصول خمیر قلع نیست. خمیر قلع یا Solder Paste معمولاً ذرات آلیاژ فلزی را همراه فلاکس دارد و با پروفایل حرارتی مشخص ذوب می‌شود؛ اما relife rl-420-uv نقش شیمیایی و فرایندی فلاکس را دارد و برای تشکیل اتصال همچنان به سیم قلع، خمیر قلع، گوی BGA یا آلیاژ مناسب نیاز است.

از آنجا که این فلاکس به‌تنهایی فلز اتصال نیست، آلیاژ فلزی و دمای ذوب مشخص ندارد. دمای کاری نیز یک عدد ثابت مستقل از پروژه نیست و باید از نوع آلیاژ، قطعه، برد، جرم حرارتی و روش بازکاری تعیین شود. نسبت‌دادن دمای ۱۳۸، ۱۸۳ یا ۲۲۷ درجه به خود RL-420-UV بدون سند دقیق اشتباه است.

کاربرد اصلی relife rl-420-uv کمک به برداشتن لایه‌های سطحی اکسید، بهبود جریان مذاب و کاهش کشش سطحی در ناحیه اتصال است. بافت نیمه‌چسبناک سرنگی مقدار کمی ماده را نزدیک پایه قطعه نگه می‌دارد و برای کارهای ریز تعمیر موبایل، لپ‌تاپ و بردهای الکترونیکی قابل‌کنترل‌تر از فلاکس بسیار روان است.

⚙️ جدول مشخصات فنی relife rl-420-uv

جدول میان اطلاعات چاپ‌شده روی محصول، فهرست جاری سازنده/توزیع‌کننده و ادعاهای متناقض بازار فرق می‌گذارد. آنچه روی سرنگ دیده می‌شود—مدل، حجم و نشان RoHS—مبنای مطمئن‌تری دارد. مشخصه‌ای مانند هالوژن‌فری یا No-Clean نباید فقط از عنوان یک فروشنده به همه سری‌ها تعمیم داده شود.

فهرست جاری خانواده RELIFE وزن حدود 0.0237kg را برای یک واحد RL-420-UV ثبت می‌کند. این عدد با وزن کل سرنگ پرشده سازگار است و وزن خالص ۲۳ گرم ماده داخل سرنگ نیست. حجم 10CC مشخصه پرشدگی روی لیبل است؛ تبدیل حجم به جرم به چگالی فرمول نیاز دارد و بدون دیتاشیت قابل محاسبه دقیق نیست.

در ویژگی فعلی فروشگاه وزن ۲۳ گرم درج شده است. برای جلوگیری از ابهام، این مقدار باید وزن تقریبی واحد کامل یا کالای آماده فروش تلقی شود، نه تضمین ۲۳ گرم فلاکس خالص. بعضی عرضه‌کنندگان جرم ماده را حدود ۱۸ گرم نوشته‌اند، اما چون سند یکنواخت رسمی وجود ندارد، حجم ۱۰ میلی‌لیتر معیار روشن این صفحه است.

🧪 فلاکس چه کاری در لحیم‌کاری انجام می‌دهد؟

سطح مس، قلع، پایه قطعه و گوی BGA در تماس با هوا اکسید می‌شود. اکسید مانع خیس‌شدن یکنواخت سطح به‌وسیله قلع مذاب است. relife rl-420-uv هنگام گرم‌شدن در محدوده فرایند به تمیزشدن شیمیایی سطح و حرکت بهتر مذاب کمک می‌کند تا اتصال با پوشش پیوسته‌تر شکل بگیرد.

فلاکس نمی‌تواند هر سطح آلوده یا خورده را اصلاح کند. چربی، گردوغبار، پوشش سوخته، ماسک آسیب‌دیده و خوردگی عمیق باید جداگانه بررسی شوند. افزودن حجم زیاد relife rl-420-uv به سطح نامناسب ممکن است دود و باقی‌مانده را بیشتر کند، ولی علت اصلی ضعف اتصال را برطرف نمی‌سازد.

بافت خمیری برای نگه‌داشتن قطعه یا گوی مفید است، اما نقش چسب دائمی ندارد. پس از گرم‌کردن، رفتار ماده تغییر می‌کند و اتصال مکانیکی نهایی باید از آلیاژ لحیم و طراحی پد به دست آید. قطعه تا زمان انجماد قلع بی‌حرکت می‌ماند تا ترک یا اتصال سرد ایجاد نشود.

برای بهترین نتیجه، ابتدا سطح تمیز، نوک سالم، آلیاژ مناسب و دمای منطقی فراهم می‌شوند؛ سپس مقدار کمی relife rl-420-uv اضافه خواهد شد. استفاده صحیح معمولاً به معنای «به‌اندازه لازم» است. پوشاندن وسیع برد با فلاکس، کنترل محل کار و پاک‌سازی بعدی را دشوار می‌کند.

🔦 مفهوم UV-Reactive و روش بازرسی

منابع تخصصی توزیع، relife rl-420-uv را UV-Reactive معرفی می‌کنند؛ یعنی اثر یا پوشش آن زیر نور فرابنفش بهتر دیده می‌شود. این ویژگی به تکنسین کمک می‌کند ناحیه‌ای را که فلاکس روی آن پخش شده، باقی‌مانده اطراف قطعه یا نقطه جاافتاده را در مرحله بازرسی پیدا کند.

قابلیت بازرسی باقی‌مانده زیر نور UV با «پخت UV» متفاوت است. ماسک لحیم و بعضی چسب‌ها با تابش طول موج مشخص سخت می‌شوند، اما RL-420-UV در گروه BGA Flux Paste قرار دارد. قرار دادن آن زیر لامپ UV قرار نیست اتصال بسازد، ماده را خشک کند یا جای گرمایش لحیم‌کاری را بگیرد.

پسوند UV همچنین مقاومت در برابر UV نیست. مقاومت UV یک ویژگی دوام مواد در برابر نور خورشید یا تابش طولانی است و به آزمون جداگانه نیاز دارد. در نام این محصول، UV برای مشاهده و کنترل فرایند استفاده می‌شود؛ نباید آن را پوشش محافظ مقاوم به نور معرفی کرد.

برای بازرسی، برد باید خاموش، سرد و در محیط کنترل‌شده باشد. نور UV مناسب با محافظت چشم و پوست استفاده می‌شود و پاسخ ماده ابتدا روی نقطه نمونه بررسی خواهد شد. شدت و طول موج قطعی برای relife rl-420-uv روی لیبل دیده نمی‌شود؛ بنابراین هیچ عدد خاصی بدون راهنمای سازنده تضمین نمی‌گردد.

فلورسانس می‌تواند محل اثر را نشان دهد، اما به‌تنهایی پاکی الکتریکی یا بی‌خطر بودن باقی‌مانده را ثابت نمی‌کند. آلودگی دیگری نیز ممکن است زیر UV بدرخشد. تصمیم تمیزکاری از حساسیت مدار، فاصله هادی‌ها، پوشش نهایی و الزامات تعمیر گرفته می‌شود، نه فقط از رنگ زیر چراغ.

🎨 رنگ، قوام و مشخصات ظاهری

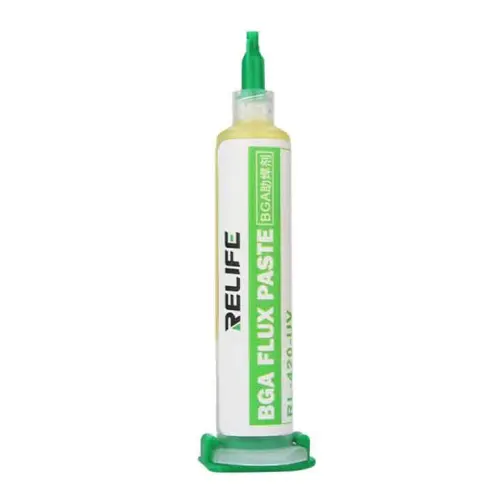

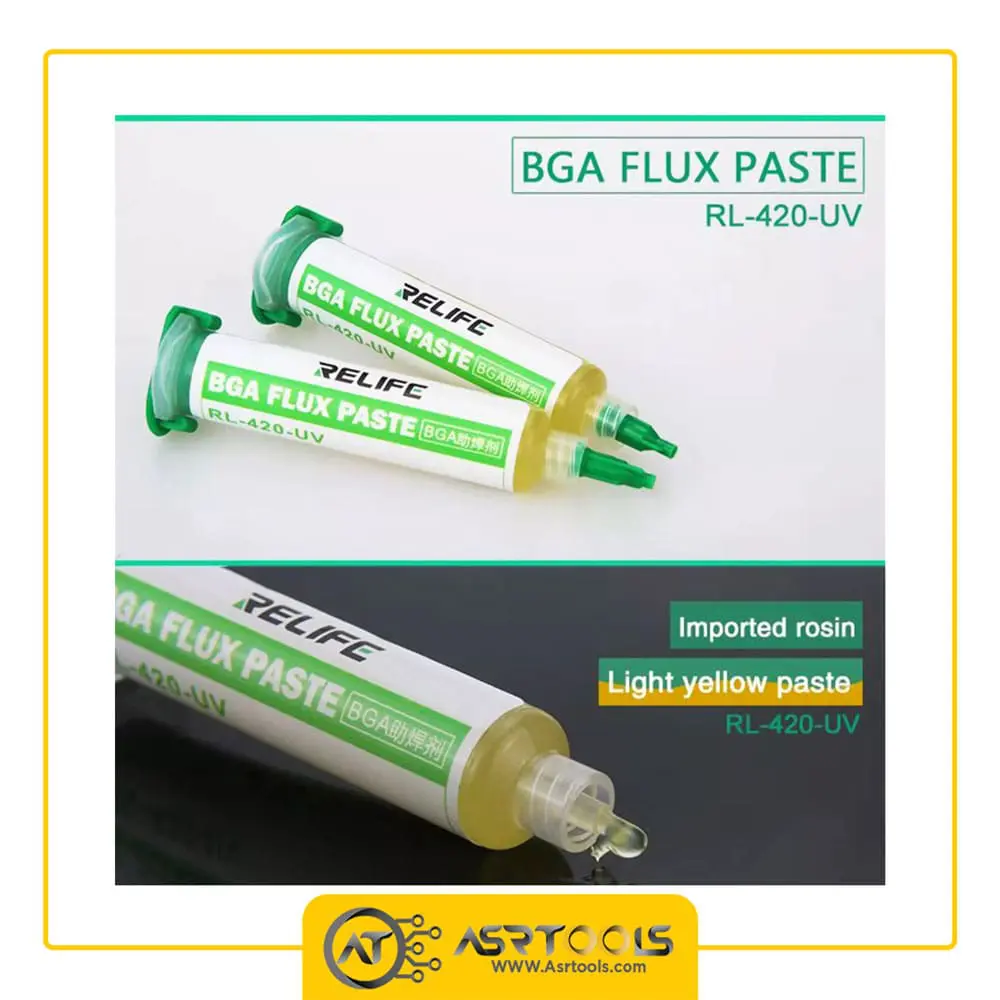

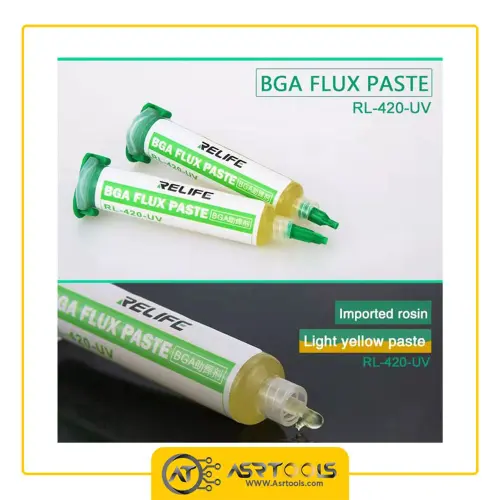

relife rl-420-uv در تصاویر دقیق محصول خمیری نیمه‌شفاف و زرد روشن است. عبارت Imported Rosin روی تصویر معرفی دیده می‌شود و پایه رزینی برای آن گزارش شده است. رنگ می‌تواند با ضخامت لایه و نور محیط کمی متفاوت به نظر برسد؛ تغییر شدید، ذرات نامعمول یا جدایش غیرعادی نیازمند بررسی است.

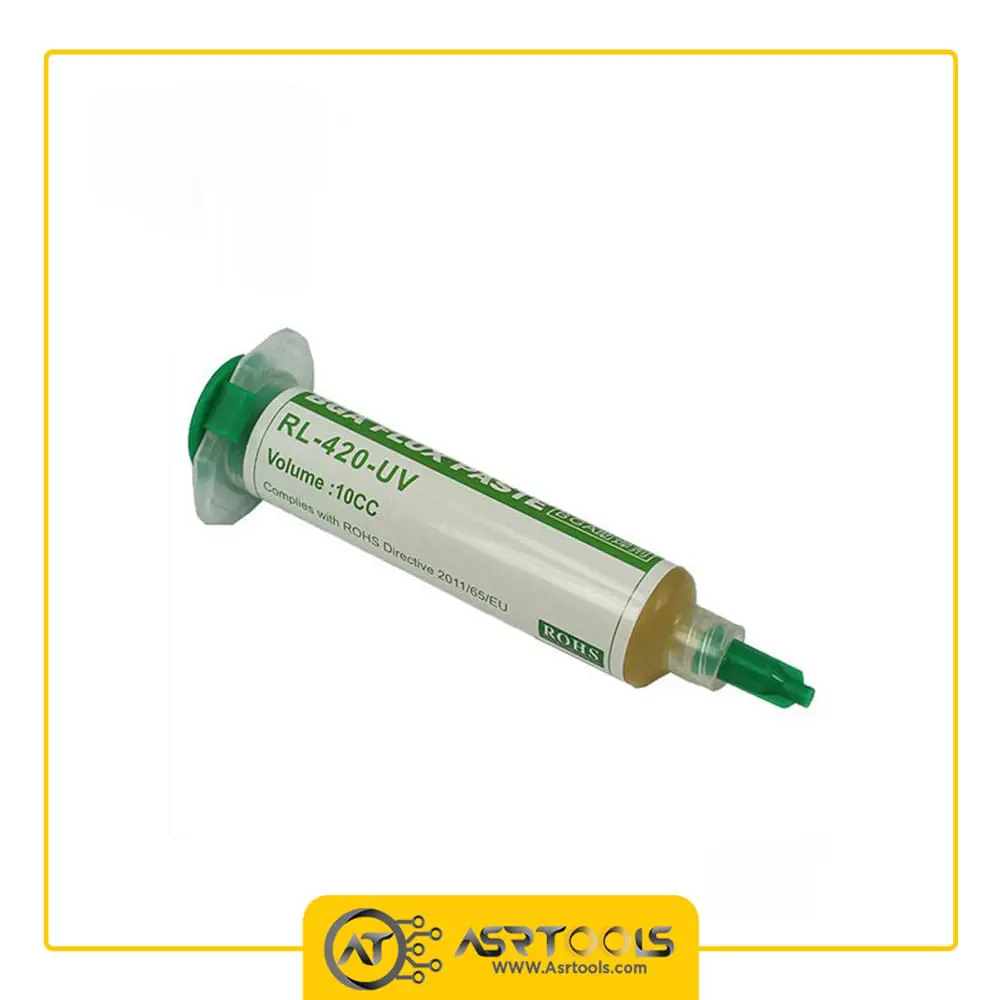

سرنگ سفید و شفاف با لیبل سبز، نام RELIFE، عبارت BGA FLUX PASTE و کد RL-420-UV شناخته می‌شود. روی بخش افقی لیبل عبارت Volume: 10CC و نشان RoHS قرار دارد. درپوش سبز نوک را بسته نگه می‌دارد و پیستون انتهایی برای دوز کنترل‌شده استفاده می‌شود.

نمودار بسته‌بندی، طول حدود 120 و ارتفاع حدود 35 میلی‌متر را برای خود سرنگ و ابعاد حدود 150×56 میلی‌متر را برای کارت بسته نشان می‌دهد. این اعداد اندازه تقریبی ظاهری‌اند و تلرانس تولید یا نوع بسته‌بندی می‌تواند تفاوت کوچکی ایجاد کند.

اندازه بسته با حجم یکی نیست. 10CC حجم ماده اعلام‌شده است، درحالی‌که 120×35 میلی‌متر فضای فیزیکی سرنگ را توصیف می‌کند. relife rl-420-uv بر اساس حجم انتخاب می‌شود و وزن کل، اندازه بدنه یا کارت نباید جای مشخصه پرشدگی را بگیرد.

🧩 کاربرد relife rl-420-uv برای BGA و PGA

در بازکاری BGA، مقدار کمی فلاکس روی پدهای تمیز یا گوی‌ها قرار می‌گیرد تا ترشوندگی هنگام ریفلو بهتر شود. relife rl-420-uv به پخش گرما کمک مستقیم نمی‌کند، اما روان‌شدن مذاب و تماس سطحی مناسب را تسهیل می‌نماید. پروفایل دما باید از آلیاژ و برد هدف تعیین شود.

پیش از نصب دوباره BGA، قلع قدیمی و بقایای سوخته با ابزار مناسب برداشته می‌شوند، پدها زیر میکروسکوپ بررسی و سطح بدون کندگی آماده خواهد شد. فلاکس نمی‌تواند پد کنده‌شده، ماسک ترک‌خورده یا مسیر قطع را درمان کند. تعمیر ساختاری قبل از ریبال انجام می‌شود.

برای ریبال، گوی با قطر درست و شابلون متناسب لازم است. relife rl-420-uv فقط مقدار کمی برای نگه‌داشتن و ترشوندگی گوی‌ها فراهم می‌کند. حجم زیاد می‌تواند گوی را جابه‌جا، جوشش را بیشتر یا باقی‌مانده را زیر قطعه محبوس کند؛ دوز کم و یکنواخت کنترل بهتری می‌دهد.

در PGA یا پایه‌های متراکم نیز هدف همان بهبود تماس مذاب با سطح فلزی است. اطمینان از هم‌راستایی پایه‌ها، نبود اتصال پل و زمان کافی برای خنک‌شدن ضروری است. نتیجه نهایی با بزرگ‌نمایی، آزمون پیوستگی مناسب و عملکرد مدار بررسی می‌شود.

جمله «مناسب BGA» به معنی تضمین تعمیر هر چیپ نیست. موفقیت به سلامت چیپ، پروفایل حرارتی، طراحی برد، ابزار، تجربه کاربر و کیفیت آلیاژ وابسته است. relife rl-420-uv یک ماده مصرفی کمکی است و خطای دمایی یا مکانیکی را به‌تنهایی جبران نمی‌کند.

🔬 استفاده برای SMD و PCB

relife rl-420-uv برای بازکاری مقاومت، خازن، آی‌سی و کانکتورهای SMD نیز کاربرد دارد. مقدار بسیار کم کنار پایه‌ها قرار می‌گیرد، سپس نوک هویه یا هوای گرم با کنترل مناسب به اتصال اعمال می‌شود. نوک متناسب با اندازه پد انتقال گرما را بهتر از افزایش بی‌رویه دما انجام می‌دهد.

در Drag Soldering آی‌سی‌های پایه‌ریز، لایه نازک فلاکس کمک می‌کند قلع روی پایه و پد جریان یابد و احتمال پل کمتر شود. بااین‌حال مقدار قلع، زاویه نوک و سرعت حرکت همچنان تعیین‌کننده‌اند. اگر پل ایجاد شد، سیم قلع‌کش تمیز و فلاکس تازه با روش کنترل‌شده استفاده می‌شوند.

برای کانکتور پلاستیکی، کلید و فلت، دمای زیاد یا ماندن طولانی گرما می‌تواند بدنه را تغییرشکل دهد. relife rl-420-uv نیاز به انرژی حرارتی را صفر نمی‌کند. جرم قطعه و صفحه زمین بر زمان اثر دارند؛ پیش‌گرمایش کنترل‌شده گاهی بهتر از بالا بردن شدید دمای نازل است.

در سیم‌کشی و قلع‌اندودکردن پد، فلاکس روی سطح تمیز قرار می‌گیرد و آلیاژ از منبع جداگانه اضافه می‌شود. این محصول برای پرکردن شکاف، چسباندن سیم جامپر یا عایق‌کردن اتصال ساخته نشده است. پس از آزمون، در صورت نیاز پوشش محافظ مناسب جداگانه اعمال خواهد شد.

LED و بردهای موبایل در معرفی بازار relife rl-420-uv ذکر می‌شوند، اما همه LEDها و بردها یک پروفایل ندارند. LED توان بالا و برد چندلایه می‌توانند به کنترل دقیق‌تر دما نیاز داشته باشند. دستور قطعه و محدودیت دمایی برد از عبارت عمومی «مناسب تعمیر موبایل» مهم‌تر است.

🛠️ روش استفاده مرحله‌به‌مرحله

1. شناسایی: کد RELIFE RL-420-UV، حجم 10CC و وضعیت ظاهری سرنگ را کنترل کنید.
2. ایمن‌سازی: برد را خاموش، باتری و منبع را جدا و خازن‌ها را طبق روش صحیح تخلیه کنید.
3. آماده‌سازی: سطح را از آلودگی سست، قلع سوخته و باقی‌مانده ناسازگار پاک کنید.
4. دوز: مقدار کمی relife rl-420-uv فقط روی محل موردنیاز قرار دهید.
5. گرمایش: ابزار و دما را بر اساس آلیاژ، قطعه و جرم حرارتی انتخاب کنید.
6. خنک‌سازی: قطعه را تا انجماد کامل بدون حرکت نگه دارید.
7. بازرسی: اتصال را با بزرگ‌نمایی و در صورت نیاز زیر نور UV بررسی کنید.
8. پاک‌سازی: تصمیم پاک‌سازی را از حساسیت مدار و سازگاری ماده بگیرید.

نوک سرنگ نباید با نوک هویه، نازل داغ یا سطح آلوده تماس پیدا کند. بازگشت ذرات قلع و آلودگی به مخزن می‌تواند بافت باقی‌مانده را خراب کند. اگر دوز بسیار دقیق لازم است، نازل یا ابزار سازگار جداگانه به کار می‌رود؛ اقلام همراه صفحه باید پیش از فرض حضور آن کنترل شوند.

پس از مصرف، فشار اضافی از پیستون برداشته و درپوش بلافاصله بسته می‌شود. باقی‌ماندن ماده روی نوک با دستمال مناسب پاک خواهد شد. رهاکردن سرنگ باز می‌تواند ترکیبات فرار را تغییر دهد، گرد جذب کند یا خروج کنترل‌نشده در دفعه بعد ایجاد نماید.

اگر relife rl-420-uv هنگام گرمایش قل‌قل می‌کند یا قطعه جابه‌جا می‌شود، مقدار ماده، رطوبت سطح، شیب گرم‌کردن و فاصله نازل بررسی می‌شوند. افزودن دوباره فلاکس بدون رفع علت ممکن است مشکل را بیشتر کند. فرایند روی برد کم‌ارزش آزمایش و سپس به قطعه حساس منتقل خواهد شد.

🌡️ انتخاب دما و ابزار گرمایش

برای relife rl-420-uv یک دمای ذوب مستقل وجود ندارد، چون ماده آلیاژ لحیم نیست. دمای نوک یا پروفایل هوای گرم از قلع سرب‌دار یا بدون سرب، اندازه قطعه، صفحه زمین و تحمل برد تعیین می‌شود. عدد چاپ‌شده برای یک Solder Paste دیگر نباید به این فلاکس انتقال یابد.

در هویه، نوکی انتخاب می‌شود که سطح تماس کافی داشته باشد. نوک بسیار ریز روی اتصال بزرگ گرما را کند منتقل می‌کند و کاربر را به دمای بیشتر و زمان طولانی‌تر وادار می‌سازد. لایه نازک قلع تازه میان نوک و اتصال یک پل حرارتی مؤثر ایجاد می‌کند.

در هوای گرم، قطر نازل، فاصله، شدت باد و پیش‌گرمایش برد همگی مهم‌اند. باد زیاد می‌تواند قطعات کوچک را جابه‌جا کند و تمرکز شدید گرما به ماسک یا لایه‌های برد آسیب بزند. relife rl-420-uv باید به‌اندازه‌ای باشد که ترشوندگی را کمک کند، نه اینکه قطعه در حجم ماده شناور شود.

اندازه‌گیری دمای واقعی سطح با ترموکوپل و روش مناسب از اتکا به عدد نمایشگر هیتر دقیق‌تر است. کالیبراسیون دستگاه، افت فاصله و جریان هوا نتیجه را تغییر می‌دهند. در تعمیر تکرارشونده، یک پروفایل آزموده و ثبت‌شده بهتر از تنظیم لحظه‌ای و حدسی است.

🧼 باقی‌مانده و تصمیم پاک‌سازی

No-Clean به‌عنوان مشخصه قطعی روی برچسب این واحد دیده نمی‌شود. برخی فروشندگان relife rl-420-uv را No-Clean توصیف کرده‌اند و برخی پاک‌سازی را توصیه می‌کنند؛ این اختلاف یعنی نباید نبود نیاز به شست‌وشو را برای هر کاربرد تضمین کرد. استاندارد فرایند و حساسیت برد معیار تصمیم هستند.

حتی برای فلاکس No-Clean، باقی‌مانده زیاد می‌تواند مانع بازرسی، پوشش‌دهی یا اتصال کانکتور شود. در مدار پرامپدانس، سنسور حساس، فرکانس بالا یا فاصله بسیار کم، آلودگی سطحی اهمیت بیشتری دارد. بازرسی UV کمک می‌کند محدوده پخش‌شدن relife rl-420-uv مشخص شود.

اگر پاک‌سازی لازم است، حلال باید با رزین، ماسک، چاپ برد و پلاستیک قطعات سازگار باشد. الکل ایزوپروپیل همیشه برای همه فرمول‌ها و همه پلاستیک‌ها پاسخ یکسان ندارد. ابتدا روی نقطه کم‌خطر آزمایش می‌شود و آلودگی حل‌شده با دستمال بدون پرز از سطح خارج خواهد شد.

ریختن حلال زیاد ممکن است باقی‌مانده را به زیر BGA یا کانکتور ببرد. برس نرم، حجم کنترل‌شده و چند مرحله جمع‌آوری بهتر از پخش‌کردن محلول روی کل برد است. پس از تمیزکاری، برد کاملاً خشک و از نظر باقی‌مانده سفید، چسبندگی یا آسیب ظاهری بررسی می‌شود.

آب به‌عنوان پاک‌کننده پیش‌فرض توصیه نمی‌شود، زیرا نوع water-soluble برای relife rl-420-uv تأیید نشده است. اگر دیتاشیت یا SDS معتبر همان بچ دستور خاصی ارائه کند، همان دستور بر توصیه عمومی اولویت دارد. ترکیب تصادفی حلال‌ها نیز می‌تواند خطر بخار یا آسیب مواد ایجاد کند.

🛡️ ایمنی، تهویه و تماس پوستی

هنگام گرم‌کردن relife rl-420-uv بخارات و دود فرایند لحیم‌کاری ایجاد می‌شوند. مکش موضعی نزدیک محل کار و تهویه عمومی لازم است و صورت نباید بالای ستون دود قرار گیرد. «دود کمتر» در معرفی بازاری به معنی بدون دود یا بی‌خطر بودن محصولات حرارتی نیست.

تماس مکرر فلاکس رزینی می‌تواند پوست را تحریک کند و بخارات آن برای برخی افراد حساسیت تنفسی ایجاد کنند. دستکش مناسب کار ظریف، شست‌وشوی دست و جلوگیری از تماس با چشم و دهان مهم‌اند. خوردن، نوشیدن و نگهداری مواد غذایی روی میز لحیم‌کاری انجام نمی‌شود.

عینک ایمنی هنگام استفاده از سیم قلع، هوای گرم و حلال از چشم در برابر پاشش و ذرات محافظت می‌کند. نور UV نیز باید با محافظ مناسب و بدون نگاه مستقیم استفاده شود. چراغ با توان نامعلوم را نزدیک چشم یا پوست نگه ندارید.

RoHS Directive 2011/65/EU روی لیبل relife rl-420-uv درج شده است. این نشان به محدودیت برخی مواد خطرناک در محصول مربوط می‌شود و مجوز تنفس بخار، تماس پوستی یا دفع در فاضلاب نیست. RoHS همچنین به معنی بدون هالوژن، بدون رزین یا خوراکی‌بودن ماده نیست.

برای این صفحه SDS رسمی و کامل همان بچ در دسترس قابل اتکا پیدا نشد. در محیط حرفه‌ای، پیش از مصرف گسترده باید SDS از تأمین‌کننده دریافت و روش واکنش به تماس، آتش، نشت و دفع بر اساس آن تنظیم شود. اگر بوی غیرعادی یا تحریک رخ داد، کار متوقف و هوای تازه فراهم می‌شود.

📦 اقلام همراه relife rl-420-uv

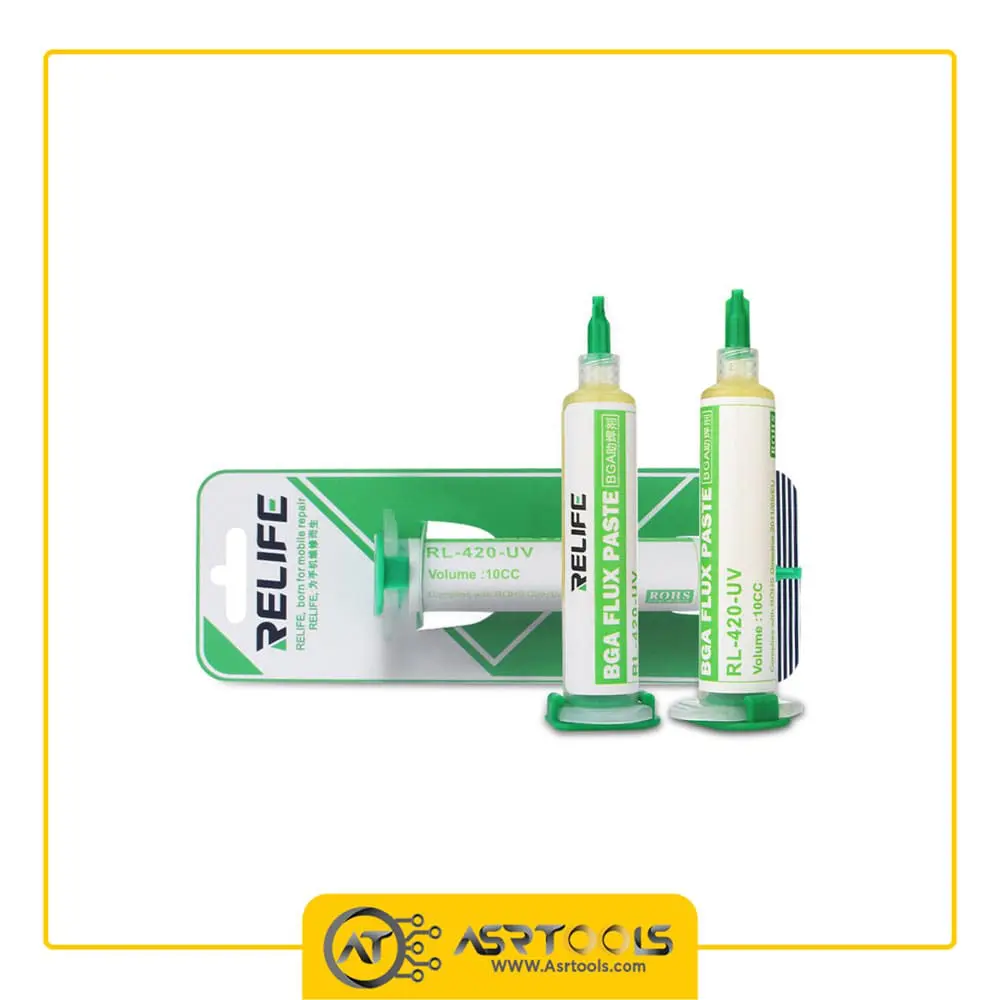

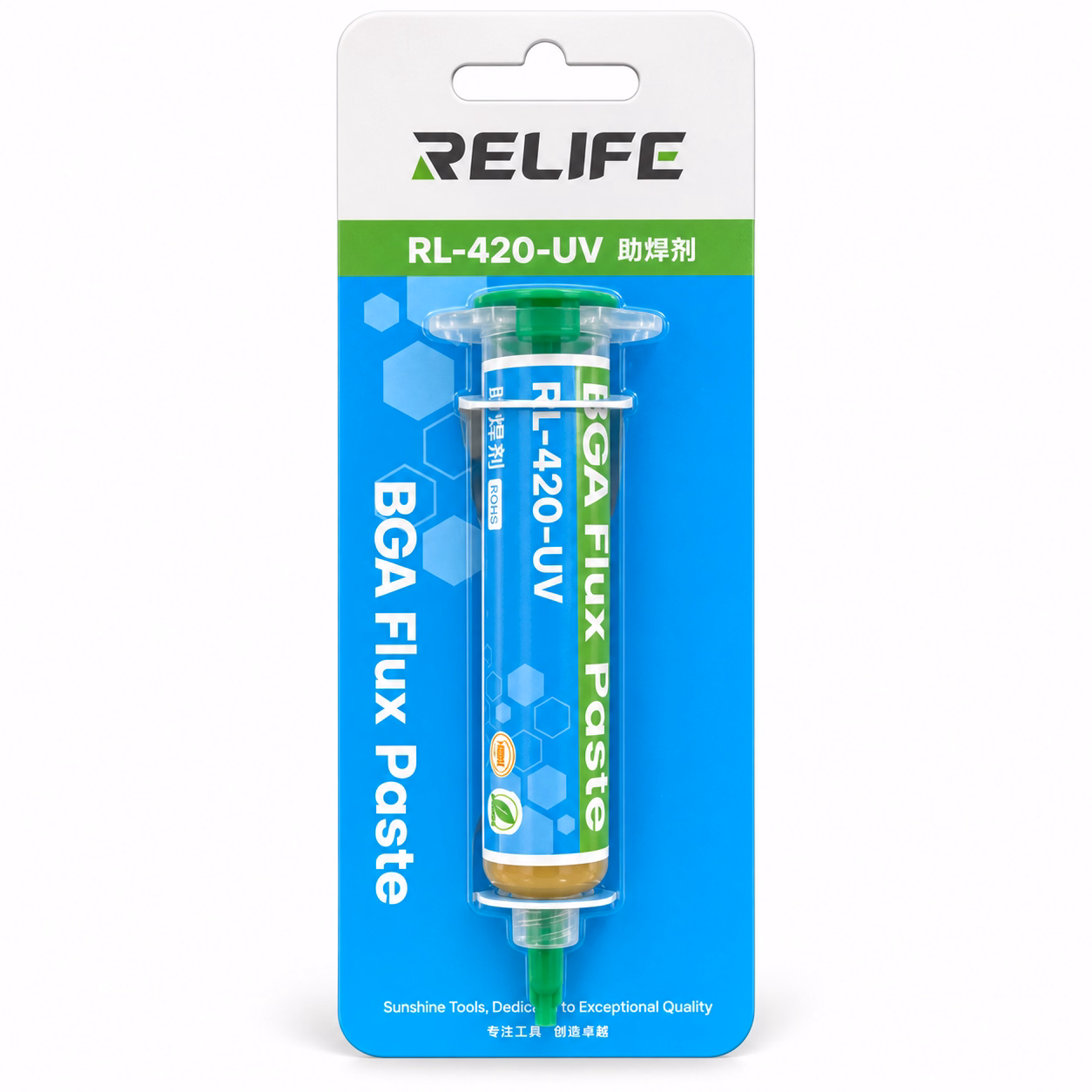

واحد پایه فروش یک سرنگ 10CC از فلاکس RELIFE RL-420-UV است. تصاویر بسته کارت سبز و سرنگ دارای درپوش و پیستون را نشان می‌دهند. بسته ممکن است به‌صورت کارتی یا بدون کارت عرضه شود؛ تطبیق گزینه سفارش و عکس واقعی هنگام تحویل اهمیت دارد.

• ماده اصلی: خمیر فلاکس BGA مدل RL-420-UV
• ظرف: یک سرنگ 10CC با پیستون و درپوش
• رنگ: زرد روشن و نیمه‌شفاف
• تعداد: یک واحد، مگر اینکه گزینه فروش تعداد دیگری نوشته باشد
• اقلام تأییدنشده: سوزن تزریق و چراغ UV همراه آن تأیید نشده‌اند
• ابزارهای جداگانه: هویه، هیتر، قلع، شابلون، گوی BGA، حلال و برس همراه نیستند

برخی آگهی‌های بازار سوزن یا فشاردهنده فلزی را همراه نشان می‌دهند، اما این موارد در تصاویر و واحد پایه همین صفحه تأیید نشده‌اند. relife rl-420-uv بدون فرض این لوازم معرفی می‌شود. اگر نازل دقیق یا تفنگ تزریق نیاز دارید، باید جداگانه و مطابق دهانه سرنگ انتخاب شود.

🧊 نگهداری و مدیریت سرنگ

relife rl-420-uv درپوش‌بسته، دور از گرمای مستقیم، شعله، تابش خورشید و دسترس کودک نگهداری می‌شود. دمای انبارش عددی و عمر مفید قطعی روی تصاویر این واحد دیده نمی‌شود؛ بنابراین نباید بازه دمایی یا تاریخ مصرف ساختگی اعلام کرد. برچسب بچ و راهنمای تأمین‌کننده ملاک‌اند.

قرارگیری عمودی یا روشی که فشار دائمی روی پیستون نباشد، خروج ناخواسته را کم می‌کند. پس از انتقال از محیط سرد، سرنگ بسته به دمای کارگاه می‌رسد تا میعان روی ماده یا برد ایجاد نشود. گرم‌کردن مستقیم سرنگ برای نرم‌کردن فلاکس روش ایمنی نیست.

اگر قوام، رنگ یا بو نسبت به نمونه اولیه به‌طور محسوس تغییر کرده، پیش از استفاده روی برد گران‌قیمت یک آزمون کوچک انجام می‌شود. جدایش شدید، ذرات، خشک‌شدن یا آلودگی نوک می‌تواند دوز و رفتار گرمایش را تغییر دهد. ماده مشکوک با حلال به سرنگ بازگردانده نمی‌شود.

تاریخ بازشدن روی بسته نوشته می‌شود تا گردش موجودی بهتر کنترل گردد. برای کارگاه چندنفره، هر سرنگ به یک نوع فرایند اختصاص داده می‌شود تا آلیاژ و آلودگی بین میزها منتقل نشوند. باقی‌مانده و ظرف مصرف‌شده مطابق مقررات محلی مواد شیمیایی دفع خواهند شد.

🔍 کنترل اصالت و تطبیق مدل

برای تطبیق relife rl-420-uv، نوشته RELIFE، مدل RL-420-UV، عبارت BGA FLUX PASTE، حجم 10CC، لیبل سبز و نشان RoHS بررسی می‌شوند. کیفیت چاپ، سالم‌بودن درپوش و نبود نشت نیز مهم‌اند. یک نشانه منفرد به‌تنهایی اصالت را صددرصد ثابت نمی‌کند.

تغییر بسته‌بندی در دوره‌های تولید ممکن است رخ دهد؛ بنابراین تفاوت جزئی رنگ یا کارت الزاماً نشانه تقلب نیست. کد دقیق، منبع خرید، فاکتور، تطبیق محتوا و پاسخ فرایندی باید کنار هم بررسی شوند. عبارت «اصلی» بدون زنجیره تأمین و شاهد کافی ادعای مطلق محسوب نمی‌شود.

در فروشگاه، گارانتی اصالت و سلامت فیزیکی به وضعیت تحویل مربوط است. این موضوع با تضمین شیمی فرمول، گواهی آزمایشگاهی یا کالیبراسیون ارتباط ندارد. اگر فرایند تولید حساس است، تأیید نمونه ورودی و SDS همان بچ لازم خواهد بود.

تصاویر این صفحه همگی مدل RL-420-UV را نشان می‌دهند. چهار نمای دقیق در متن به‌صورت وسط‌چین و با فاصله از یکدیگر پخش شده‌اند تا ظاهر سرنگ، لیبل، رنگ خمیر و ویژگی‌های بسته بدون تکرار پشت‌سرهم قابل بررسی باشند.

⚖️ مقایسه RL-420-UV با مدل‌های نزدیک RELIFE

شباهت شکل سرنگ و حجم 10CC دلیل یکسان‌بودن فرمول نیست. RELIFE کدهای مختلفی برای سطح فعالیت، هالوژن و کاربرد ارائه می‌کند. relife rl-420-uv باید با کد کامل روی بدنه انتخاب شود و اطلاعات RL-421، RL-422 یا RL-423 به آن نسبت داده نشود.

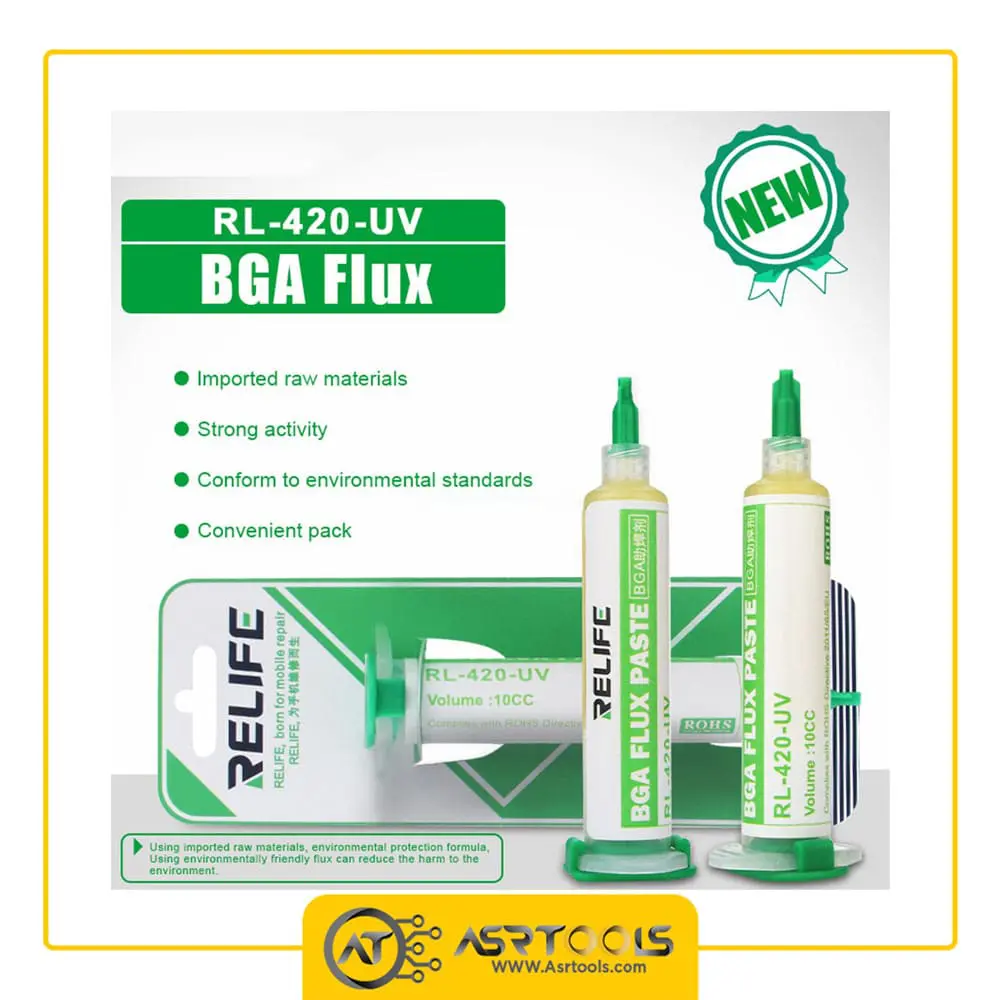

تصویر تبلیغاتی قدیمی موجود عبارت Strong Activity را نشان می‌دهد، اما فهرست جدید خانواده مدل RL-421-OR را به‌طور جداگانه برای فعالیت قوی‌تر معرفی می‌کند. به همین دلیل این صفحه برای RL-420-UV طبقه فعالیت استاندارد، درصد هالید یا کد IPC ساختگی اعلام نمی‌کند.

بعضی فروشندگان relife rl-420-uv را بدون سرب یا بدون هالوژن می‌نامند، درحالی‌که فهرست خانواده نسخه‌های جداگانه 420S، 422-IM و 423-UV را برای این تمایزها دارد. نبود سرب در یک فلاکس با سازگاری آن با لحیم بدون سرب نیز دو مفهوم متفاوت‌اند و نیاز به سند فرمول دارند.

برای مقایسه با یک بسته بزرگ‌تر و فرمول مستقل، می‌توانید فلاکس AMTECH NC-559-ASM-UV در عصرتولز را ببینید. تفاوت برند، حجم و سند فرمول مهم است؛ واژه UV یا BGA به‌تنهایی محصولات را معادل نمی‌کند.

🧠 خطاهای رایج هنگام استفاده

اشتباه نخست، جایگزین‌کردن relife rl-420-uv با خمیر قلع است. فلاکس به‌تنهایی پایه قطعه را با فلز پر نمی‌کند. اگر گوی، سیم یا Solder Paste مناسب وجود نداشته باشد، اتصال الکتریکی پایدار شکل نخواهد گرفت؛ حتی اگر سطح خیس و براق به نظر برسد.

اشتباه دوم، مصرف بیش‌ازحد است. حجم زیاد باعث دود، حرکت قطعه، پخش آلودگی و دشواری بازرسی می‌شود. برای پایه ریز یک لایه نازک کافی است. سرنگ امکان کنترل دوز را می‌دهد و باید از همین مزیت استفاده شود.

اشتباه سوم، افزایش بی‌رویه دما برای جبران نوک نامناسب یا سطح آلوده است. گرمای زیاد رزین را سریع می‌سوزاند، ماسک برد را آسیب می‌دهد و احتمال بلندشدن پد را افزایش می‌دهد. ابتدا ابزار، تماس حرارتی و تمیزی اصلاح می‌شوند.

اشتباه چهارم، تکیه بر UV برای تشخیص تمام عیوب است. نور UV فقط محدوده برخی باقی‌مانده‌ها را آشکار می‌کند و اتصال سرد، ترک زیر BGA یا سلامت مسیر را به‌تنهایی نشان نمی‌دهد. بزرگ‌نمایی، آزمون الکتریکی و بررسی عملکرد مکمل آن هستند.

اشتباه پنجم، فرض No-Clean و رهاکردن هر مقدار ماده روی برد حساس است. نام بازار جای ارزیابی فرایند را نمی‌گیرد. فاصله هادی، ولتاژ، رطوبت، پوشش بعدی و معیار ظاهری تعیین می‌کنند باقی‌مانده قابل قبول است یا باید پاک شود.

🧰 عیب‌یابی نتیجه لحیم‌کاری

اگر قلع روی پد جمع می‌شود و پخش نمی‌گردد، تمیزی سطح، جنس پوشش، دمای واقعی و سلامت نوک بررسی می‌شوند. افزودن relife rl-420-uv می‌تواند اکسید سطحی را مدیریت کند، اما پد اکسیدشده شدید یا آبکاری ازبین‌رفته ممکن است نیاز به تعمیر متفاوت داشته باشد.

اگر اتصال مات یا دانه‌دانه است، حرکت هنگام انجماد، دمای ناکافی، آلیاژ نامعلوم یا آلودگی می‌تواند علت باشد. ظاهر به‌تنهایی معیار قطعی نیست، چون بعضی آلیاژهای بدون سرب طبیعی‌تر مات‌اند. اتصال با روش فرایندی و آزمون مناسب ارزیابی خواهد شد.

اگر پل قلع میان پایه‌ها ایجاد شده، مقدار آلیاژ و فلاکس، زاویه نوک و سرعت کار کم می‌شوند. سیم قلع‌کش مناسب با مقدار کمی فلاکس می‌تواند اضافه را بردارد. کشیدن نوک خشک روی پایه‌ها ممکن است پد را آسیب بزند یا قلع را نامنظم کند.

اگر باقی‌مانده سفید می‌شود، ناسازگاری حلال، رطوبت، پاک‌سازی ناقص یا گرمایش نامناسب بررسی خواهند شد. حلال بیشتر همیشه راه‌حل نیست. ابتدا یک ناحیه کوچک با روش اصلاح‌شده آزمون و سپس فرایند کل برد تعیین می‌شود.

اگر سرنگ سخت فشار داده می‌شود، دمای محیط، خشک‌شدن نوک یا آلودگی مسیر بررسی می‌شوند. فشار ناگهانی ممکن است حجم زیادی relife rl-420-uv خارج کند. نوک بسته با جسم نامناسب سوراخ نمی‌شود؛ درپوش و خروجی با روش ایمن تمیز یا واحد معیوب تعویض خواهد شد.

🛒 قیمت و خرید relife rl-420-uv از عصرتولز

برای خرید relife rl-420-uv قیمت روز، موجودی، گارانتی و شکل بسته‌بندی همین صفحه را بررسی کنید. مبلغ نهایی سبد خرید ملاک سفارش است. چون این ماده مصرفی است، سلامت درپوش، نبود نشت و تطبیق کد مدل هنگام تحویل اهمیت بیشتری از ظاهر کارت دارد.

پیش از سفارش مشخص کنید که به فلاکس نیاز دارید، نه خمیر قلع یا ماسک UV. اگر هدف ریبال است، گوی، شابلون، هیتر و ابزار پاک‌سازی جداگانه لازم می‌شوند. برای مشاهده گزینه‌های دیگر، دسته فلاکس لحیم‌کاری عصرتولز امکان مقایسه حجم و فرمول‌های مختلف را فراهم می‌کند.

حجم 10CC برای تعمیرات نقطه‌ای و میز خدمات مناسب است و سرنگ دوز را کنترل می‌کند. در خط تولید یا مصرف زیاد، ظرف بزرگ‌تر ممکن است اقتصادی‌تر باشد؛ اما فقط اگر فرمول، شرایط نگهداری و روش انتقال کنترل شوند. انتخاب حجم باید با سرعت مصرف و احتمال خشک‌شدن هماهنگ باشد.

در مقایسه قیمت، کد کامل RL-420-UV، حجم واقعی، بسته، اصالت فروشنده و هزینه ابزار جانبی را ببینید. نسخه S، OR، IM یا 423 محصول دیگری است و اختلاف قیمت آن ممکن است از فرمول متفاوت بیاید. شباهت عکس نباید مبنای مقایسه نهایی باشد.

❓ سوالات متداول relife rl-420-uv

آیا RELIFE RL-420-UV خمیر قلع است؟

خیر؛ relife rl-420-uv خمیر فلاکس است و ذرات آلیاژ لحیم ندارد. برای تشکیل اتصال باید سیم قلع، خمیر قلع، گوی BGA یا آلیاژ متناسب جداگانه استفاده شود.

حجم دقیق محصول چقدر است؟

روی لیبل حجم 10CC یا ۱۰ میلی‌لیتر درج شده است. وزن حدود 23.7 گرم به واحد کامل سرنگ مربوط می‌شود و نباید وزن خالص ماده داخل آن تلقی گردد.

آیا پسوند UV یعنی فلاکس با نور خشک می‌شود؟

خیر؛ ویژگی UV برای بازرسی باقی‌مانده و پوشش زیر نور مناسب است. relife rl-420-uv ماسک لحیم یا چسب UV نیست و با تابش UV پخت نمی‌شود.

آیا RL-420-UV در برابر نور UV مقاوم است؟

خیر؛ عبارت UV در نام، مقاومت در برابر UV نیست. هیچ آزمون دوام نوری برای این فلاکس روی بسته اعلام نشده و محصول پوشش محافظ فضای باز محسوب نمی‌شود.

آیا این مدل بدون هالوژن است؟

بدون هالوژن بودن RL-420-UV تأیید نشده است. فهرست خانواده، RL-422-IM را به‌طور مشخص Halogen Free معرفی می‌کند؛ این ویژگی نباید به مدل 420 منتقل شود.

آیا پاک‌کردن باقی‌مانده لازم است؟

برچسب همین واحد مشخصه قطعی No-Clean نشان نمی‌دهد و منابع بازار متناقض‌اند. تصمیم پاک‌سازی بر اساس حساسیت مدار، مقدار باقی‌مانده، پوشش بعدی و استاندارد فرایند گرفته می‌شود.

آیا برای BGA و SMD مناسب است؟

بله؛ BGA، SMD، PGA و PCB در کاربردهای این فلاکس آمده‌اند. نتیجه به دوز کم، سطح تمیز، آلیاژ مناسب، پروفایل دما و ابزار درست نیز وابسته است.

چه چیزی داخل بسته است؟

واحد پایه یک سرنگ 10CC با پیستون و درپوش است. سوزن تزریق و چراغ UV همراه آن تأیید نشده‌اند و فقط در صورت درج صریح در گزینه سفارش باید انتظارشان را داشت.

تفاوت RL-420-UV با RL-421-OR چیست؟

RL-421-OR مدل جداگانه خانواده با جایگاه فعالیت قوی‌تر است. برای RL-420-UV طبقه فعالیت استاندارد یا درصد فعال‌کننده قابل اتکا منتشر نشده؛ کدها را جایگزین یکدیگر نکنید.

نشان RoHS چه معنایی دارد؟

روی لیبل انطباق با RoHS Directive 2011/65/EU درج شده است. این نشان محدودیت مواد مشخص را بیان می‌کند و به معنی بی‌خطر بودن دود، No-Clean یا بدون هالوژن بودن نیست.

✅ مشخصات کوتاه و کلیدی

• برند و مدل: RELIFE RL-420-UV
• نوع: خمیر فلاکس BGA؛ خمیر قلع نیست
• حجم: 10CC یا ۱۰ میلی‌لیتر
• بافت و رنگ: خمیر رزینی زرد روشن
• کاربرد: بازکاری BGA، SMD، PGA و PCB
• ویژگی UV: کمک به بازرسی اثر و باقی‌مانده زیر نور UV
• فاقد پخت UV: ماسک لحیم یا چسب UV نیست
• نشان روی لیبل: RoHS Directive 2011/65/EU
• وزن واحد کامل: حدود 23.7 گرم؛ نه وزن خالص ماده
• ابعاد تقریبی سرنگ: 120×35 میلی‌متر
• ابعاد تقریبی کارت: 150×56 میلی‌متر
• هالوژن: بدون هالوژن بودن تأیید نشده
• No-Clean: روی لیبل واحد حاضر به‌طور قطعی دیده نمی‌شود
• اقلام همراه: یک سرنگ 10CC با پیستون و درپوش
• اقلام تأییدنشده: سوزن، چراغ UV، قلع، شابلون و حلال
