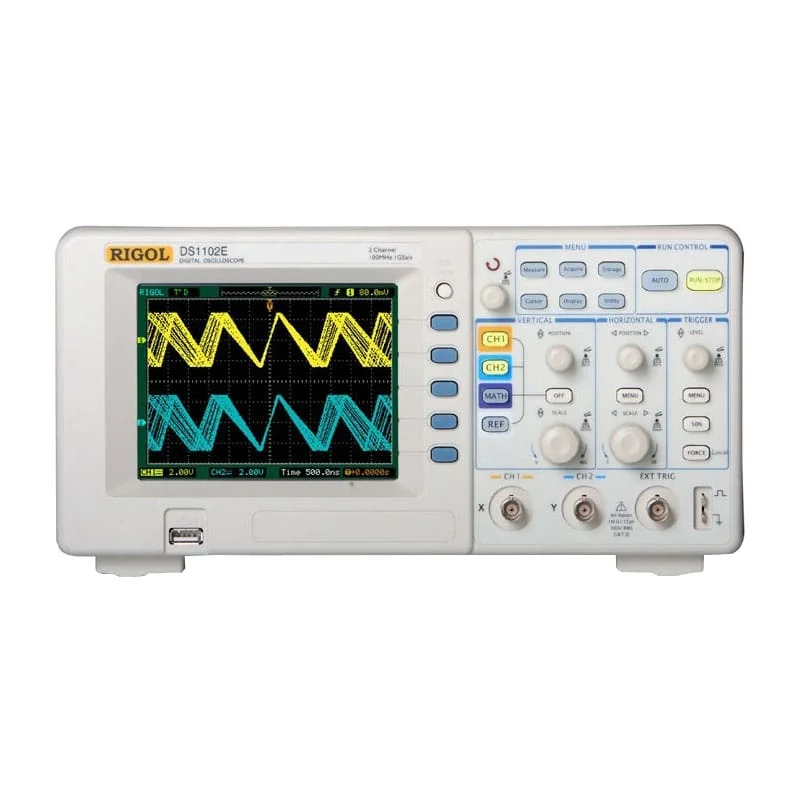

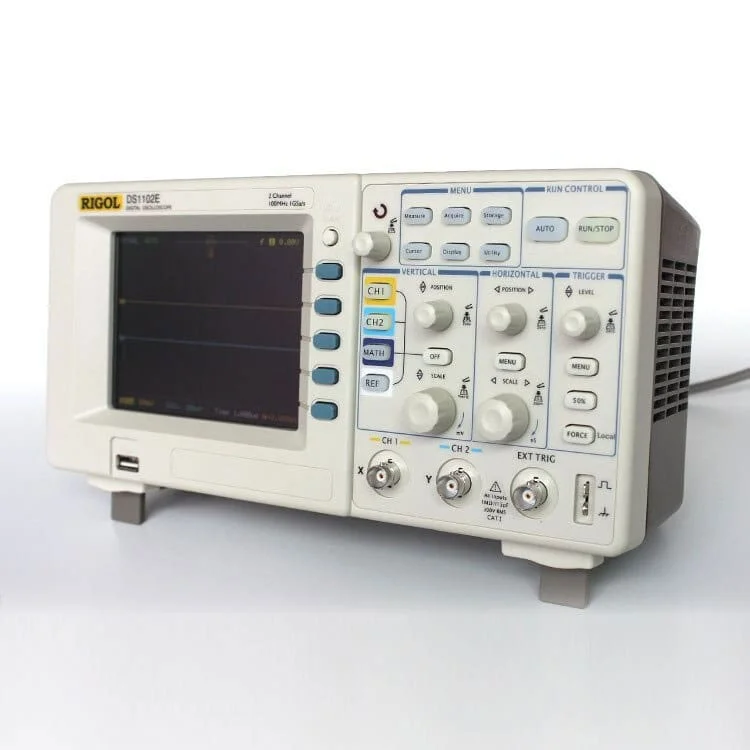

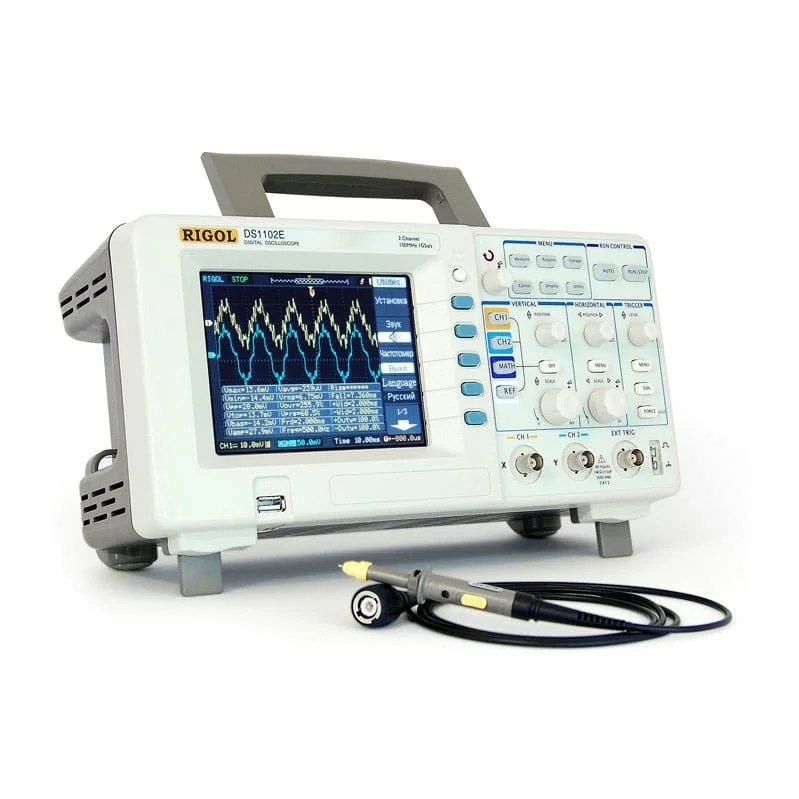

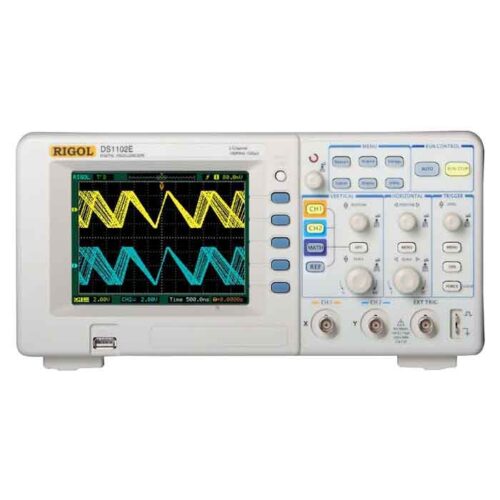

اسیلوسکوپ دیجیتالی ریگول مدل RIGOL DS1102E
- اسیلوسکوپ دیجیتال 2 کانال
- 100 مگاهرتز
- سرعت نمونه برداری 1GS/s
- صفحه نمایش رنگی 5.7 اینچ TFT LCD WVGA
- دارای قابلیت FFT و فیلتر دیجیتال جهت پیاده کردن بالا گذز،پایین گذر و میان گذر
- قابلیت اتصال به حافظه USB
- دارای درگاه RS232 برای اتصال به PC
- قابل اتصال به کامپیوتر با پورت USB و نرم افزار UltraScope
- دارای 20 نوع اندازه گیری اتوماتیک
- دارای رکوردر تا 1000 فریم
- دارای حافظه داخلی 1Mpts
- فانکشن Pass/Fail
- دارای 7 نوع تریگر مختلف با قابلیت خاص تنظیم حساسیت
| Bandwidth | 100 MHz |
| Sample rate (1 channel) | 1 Gs/s |
| Sample rate (2 channels) | 500 Ms/s |
| Memory | 16Kpts (divided over the channels). |
| Deep memory | 1Mpts (divided over the channels). When using the deep memory, sample rate is halved |
| Display | 5,7″ TFT, 320×234 pixels 64,000 colours |
| Input impedance | 1 MΩ |
| Channels | 2 + ext trigger |
| Horizontal scale (input) |
5 ns/div – 50s/div |
| Vertical sensitivity (input) |
2 mV/div – 10 V/div |
| A/D converter | 8 bits resolution |
| Maximal voltage | CAT I 300 Vrms, CAT II 100 Vrms, instantaneous over voltage 1000Vpk |
| Rise Time | DS1052X: <7 ns DS1102X: <3.5 ns |
| Probe support | 1X, 5X, 10X, 50X, 100X, 500X,1000X |
| Connections | USB 2.0 type A, USB 2.0 type B, LAN |
| Weight (without box) | 2.3 Kg |
| Dimensions | 303 x 154 x 133 mm (W x H x D) |
