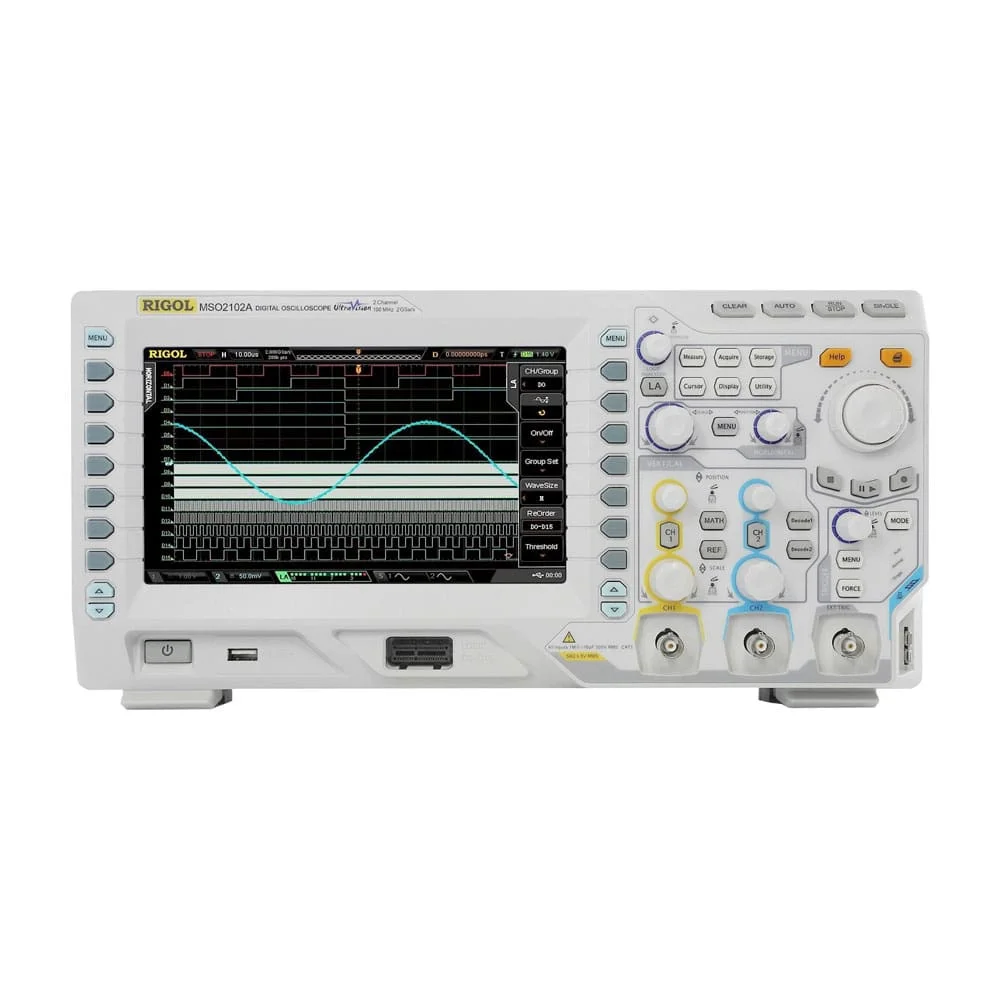

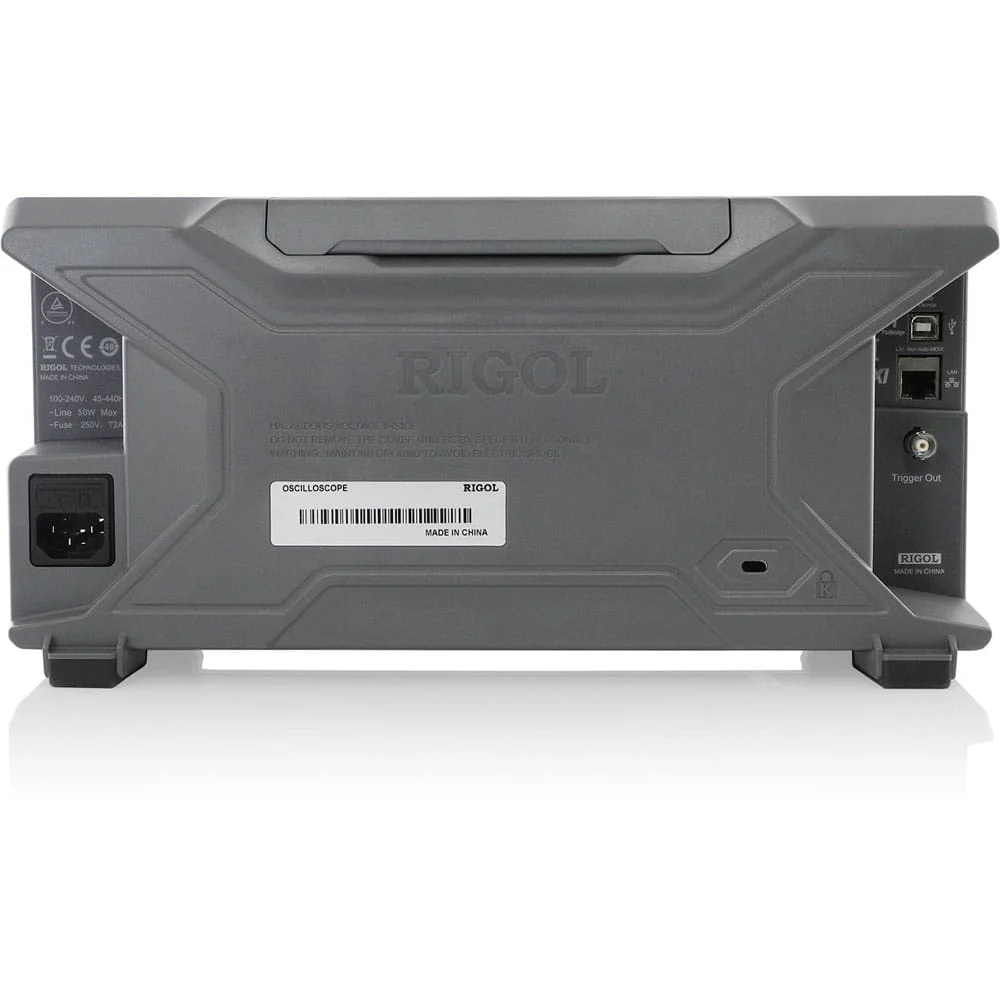

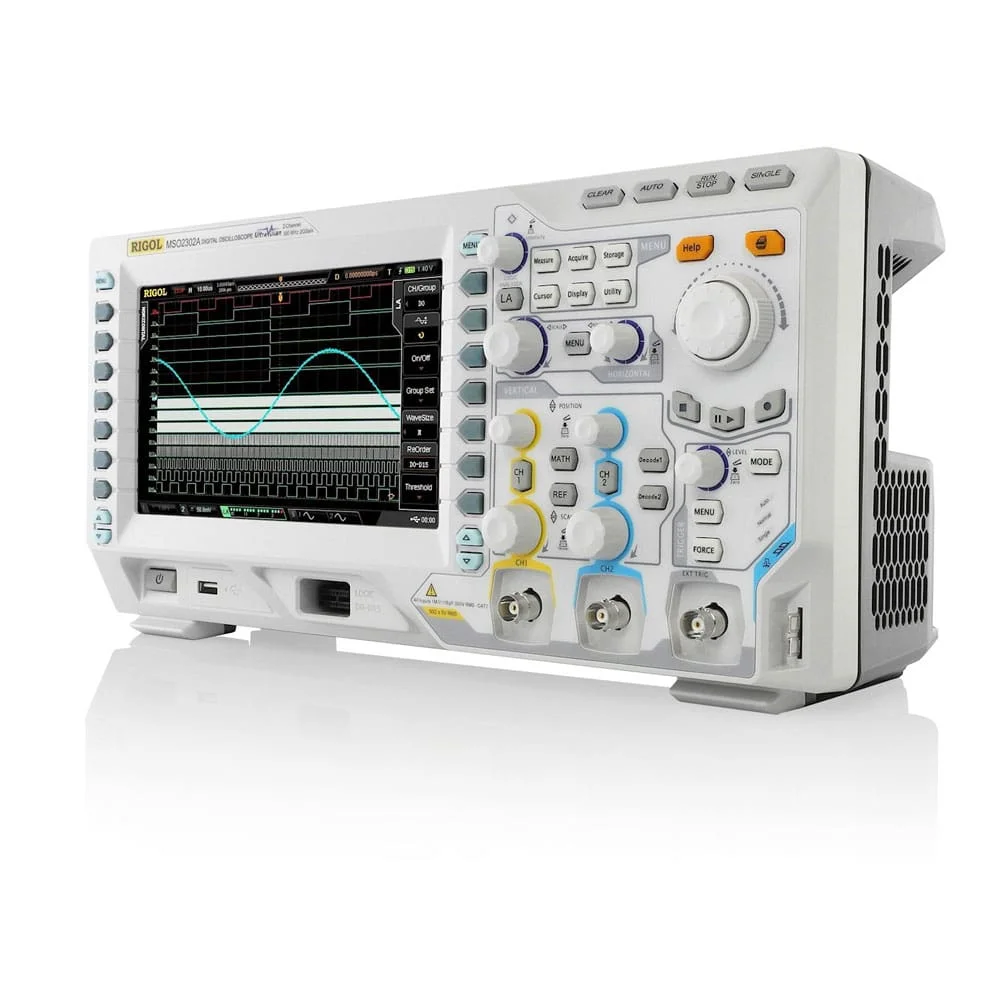

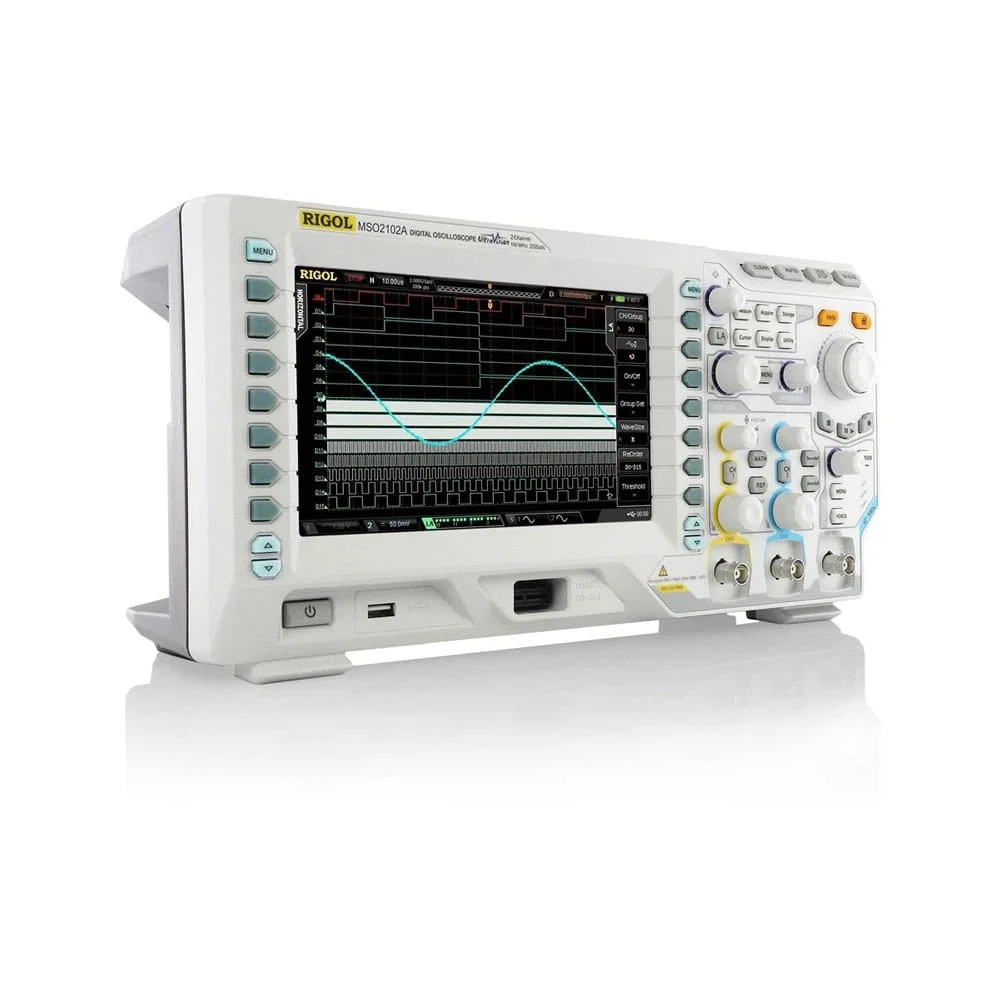

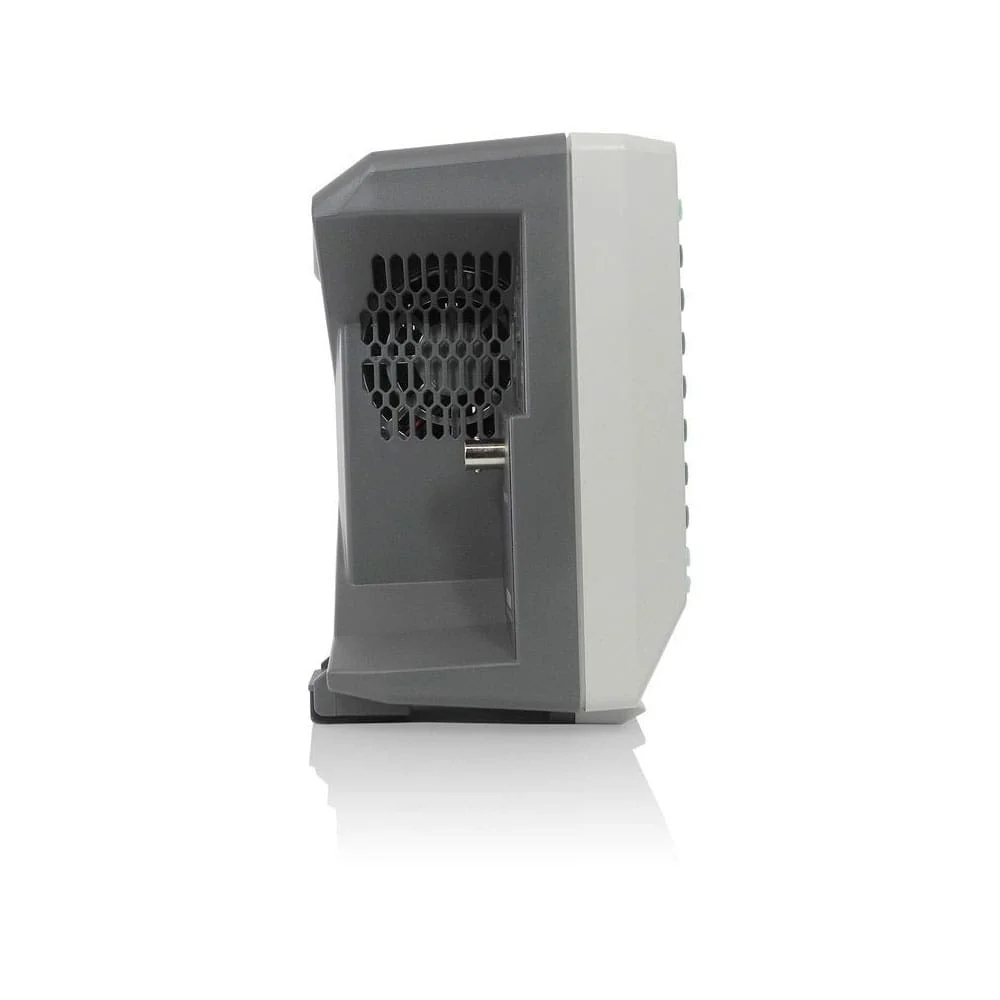

اسیلوسکوپ دیجیتالی ریگول مدل RIGOL MSO2102A
- اسیلوسکوپ دیجیتال 2 کانال
- 100 مگاهرتز
- سرعت نمونه برداری 2GSa/S
- دارای قابلیت امپدانس ورودی 50 اهم
- سرعت موج برداری از سیگنال در ثانیه Capture Rate 50,000wfms/s
- دارای حافظه داخلی 14Mpts
- صفحه نمایشگر WVGA رنگی 8 اینچ
- دارای قابلیت اندازه گیری اتوماتیک 22 پارامتر الکتریکی
- دارای 7 نوع تریگر مختلف با قابلیت خاص تنظیم حساسیت
- دارای فانکشن FFT و فیلتر دیجیتال جهت پیاده کردن بالا گذز،پایین گذر و میان گذر
- محدوده رنج اندازه گیری عمودی 500uV/div ~ 10V/div
- دارای قابلیت Pass/Fail
- دارای رکوردر تا 1000 فریم
- قابل اتصال به کامپیوتر با پورت USB و نرم‌افزار UltraScope
- امکان اتصال فلش مموری و همچنین مجهز به پورت RS232
- امکان ارتقا حافظه داخلی تا 56Mpts/s توسط آپشنال MEM-DS2000
Specifications
| Sample rate (Analog) | 1 channel active: 2GS/s 2 channels active: 1GS/s |
| Sample rate (Digital) | 8 channels active: 1GS/s 16 channels active: 0.5GS/s |
| Memory (Analog) | 14 MB/ 14Mpts (divided by number of channels). |
| Memory (Digital) | 8 channels active: 14 MB/ 14Mpts 16 channels active: 7 MB/ 7Mpts |
| Display | 8″ TFT, 800×480 pixels 160,000 colors |
| Input impedance (Analog) | 1 MΩ or 50Ω (Analog) 101 kΩ (Digital) |
| Number of channels | 2+16 |
| Horizontal scale (input) |
5 ns/div -1000 s/div |
| Vertical Sensitivity (input) |
0.5 mV/div – 10 V/div |
| A/D converter | 8 bits resolution |
| Maximum voltage | CAT I 300 Vrms, CAT II 100 Vrms, transient overvoltage 1000 Vpk |
| Probe support | 0.01x – 1000x |
| Connections | USB 2.0 type A, USB 2.0 type B, LAN, pass/fail trigger |
| Weight (without box) | 3.9 Kg |
