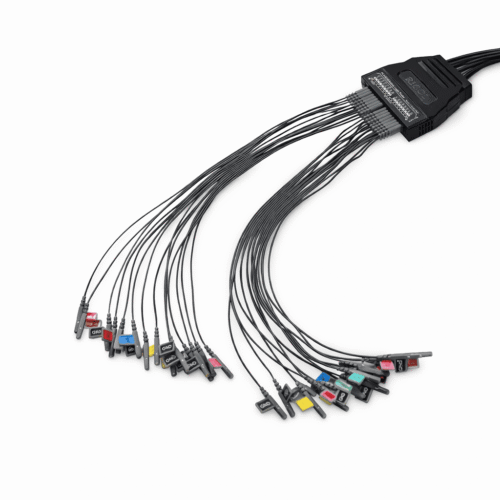

پراب لاجیک 16 کانال ریگول مدل RIGOL PLA2216 یک ابزار جانبی برای اتصال سیگنال‌های دیجیتال مدار به ورودی منطقی اسیلوسکوپ سازگار است. نام انگلیسی آن RIGOL PLA2216 Active Logic Probe است. هنگام بررسی مدارهای دیجیتال، مشاهده ارتباط زمانی میان چند مسیر اهمیت دارد. انتخاب پراب مناسب بخشی از آماده‌سازی اندازه‌گیری است و باید همراه با بررسی دستگاه میزبان، نوع سیگنال و نحوه اتصال به برد انجام شود.

مشخصات RIGOL PLA2216

مقادیر جدول از راهنمای رسمی PLA2216 ریگول استخراج شده‌اند. برای راه‌اندازی و جزئیات تنظیمات، راهنمای پراب و اسیلوسکوپ را در کنار هم بررسی کنید. مشخصات تجهیزات متصل باید در تمام مسیر اندازه‌گیری رعایت شود؛ یک عدد روی جدول، جایگزین بررسی شرایط واقعی اتصال و الزامات دستگاه میزبان نیست.

بررسی دستگاه میزبان پیش از خرید

ابتدا نام کامل اسیلوسکوپ و نوع ورودی مورد استفاده را مشخص کنید. شباهت نام دو سری یا ظاهر بدنه آنها برای تشخیص سازگاری کافی نیست. پراب باید به ورودی پیش‌بینی‌شده برای همان کاربرد متصل شود و تنظیمات مربوط نیز در دستگاه در دسترس باشد. در صورت وجود چند اسیلوسکوپ روی میز، نام‌گذاری کابل و مسیر اتصال کمک می‌کند پراب با ابزار دیگری جابه‌جا نشود.

هنگام آماده کردن یک میز آزمایش، فهرست تجهیزات و نسخه راهنماهای آنها را ثبت کنید. این کار در زمان تکرار آزمون یا انتقال مجموعه به میز دیگر مفید است. اگر تنظیمات ذخیره‌شده از یک پروژه قبلی استفاده می‌شود، آنها را با مدار جدید تطبیق دهید. نام فایل یا سابقه یک اندازه‌گیری به تنهایی نشان نمی‌دهد که تنظیمات برای شرایط فعلی مناسب هستند.

تهیه نقشه اتصال برای سیگنال‌ها

پیش از اتصال سیم‌ها، مشخص کنید هر نقطه از برد چه نقشی دارد و قرار است در نتیجه اندازه‌گیری با چه نامی دیده شود. یک نقشه ساده شامل نام سیگنال، محل اتصال و شماره مسیر می‌تواند از سردرگمی جلوگیری کند. اگر چند سیگنال ظاهر مشابه دارند، برچسب‌گذاری اهمیت بیشتری پیدا می‌کند؛ جابه‌جایی دو خط ممکن است نتیجه‌ای قابل نمایش اما با تفسیر اشتباه ایجاد کند.

برد باید در وضعیت ثابت قرار بگیرد و محل اتصال‌ها در دسترس باشد. سیم‌ها را طوری هدایت کنید که وزن دسته کابل به نقطه ظریف اتصال فشار نیاورد. مسیر رفت‌وآمد دست و ابزارهای دیگر را نیز در نظر بگیرید. در حین بررسی مدار، جابه‌جایی ناگهانی یک کابل می‌تواند تماس را تغییر دهد و لازم شود بخشی از آزمون دوباره انجام شود.

مرجع اندازه‌گیری و وضعیت زمین مدار را پیش از شروع مشخص کنید. اتصال به یک نقطه صرفاً به دلیل نزدیک بودن آن به سیگنال انتخاب درستی نیست. برای هر آرایش، راهنمای تجهیزات و طرح مدار باید مبنا باشد. بررسی اتصال‌ها پیش از روشن کردن مجموعه کمک می‌کند مسیرهای اشتباه یا تماس‌های سست زودتر شناسایی شوند و نتیجه آزمون قابل پیگیری‌تر باشد.

خواندن نتیجه در کنار شرایط آزمون

نمایش سیگنال تنها بخشی از بررسی مدار است. نتیجه باید همراه با وضعیت کار دستگاه، فرمان اجراشده و شرایط ثبت تحلیل شود. اگر در زمان آزمون چند رویداد رخ می‌دهد، زمان یا ترتیب آنها را یادداشت کنید. این اطلاعات کمک می‌کند تغییرات دیده‌شده به یک مرحله مشخص از کار مدار مرتبط شوند و مقایسه دو ثبت صرفاً بر اساس ظاهر شکل موج انجام نشود.

در بررسی یک ایراد تکرارشونده، شرایط شروع آزمون را تا حد ممکن یکسان نگه دارید. تغییر هم‌زمان چند تنظیم یا چند اتصال، تشخیص عامل مؤثر را دشوار می‌کند. بهتر است تغییرها را ثبت کنید و نتیجه هر مرحله را جدا نگه دارید. اگر رفتار نمایش‌داده‌شده با انتظار متفاوت است، پیش از نتیجه‌گیری درباره خرابی قطعه، مسیر اتصال و تنظیمات ثبت را دوباره بررسی کنید.

نگهداری سیم‌ها و اتصالات

پس از پایان کار، پراب و رابط‌ها را مرتب جمع کنید تا خم تند یا فشار طولانی روی محل ورود سیم ایجاد نشود. گیره‌ها را در میان ابزارهای سنگین رها نکنید و وضعیت بخش تماس آنها را پیش از استفاده بعدی ببینید. تمیز و قابل مشاهده بودن اتصال‌ها به بررسی سریع وضعیت ابزار کمک می‌کند و احتمال استفاده ناخواسته از رابط آسیب‌دیده را کاهش می‌دهد.

برای استفاده مشترک در آزمایشگاه، محل نگهداری مشخصی برای مجموعه در نظر بگیرید. ثبت اقلام تحویل‌شده و وضعیت ظاهری کابل‌ها هنگام جابه‌جایی، پیگیری مجموعه را آسان‌تر می‌کند. اگر رابطی جداگانه جایگزین شده است، مشخصات و سازگاری آن را همراه با پرونده ابزار نگه دارید. آماده بودن مجموعه پیش از آزمون باعث می‌شود زمان بررسی مدار صرف پیدا کردن سیم یا گیره مناسب نشود.

پرسش‌های متداول

آیا این کالا به تنهایی نتیجه را نمایش می‌دهد؟

خیر، برای استفاده به دستگاه میزبان سازگار نیاز دارد.

آیا شباهت سوکت برای انتخاب کافی است؟

خیر، مدل دستگاه و راهنمای سازگاری باید بررسی شوند.
