پراب لاجیک ۱۶ کانال ریگول RIGOL RPL1116

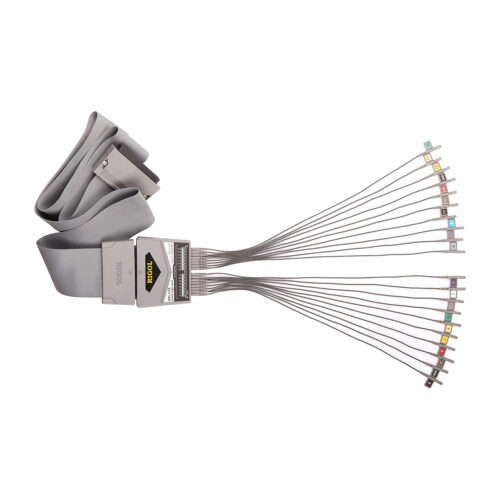

RPL1116 یک پراب اکتیو لاجیک ساخت ریگول برای اتصال سیگنال‌های دیجیتال به اسیلوسکوپ سازگار است. این محصول یک اسیلوسکوپ مستقل یا یک پراب آنالوگ معمولی نیست؛ برای نمایش و تحلیل سیگنال‌ها به دستگاه میزبان مناسب نیاز دارد. شانزده ورودی دیجیتال آن در دو گروه هشت‌تایی سازمان‌دهی شده‌اند و می‌توان از آن‌ها برای بررسی وضعیت خطوط منطقی و ترتیب تغییرات چند سیگنال مرتبط استفاده کرد.

کاربرد اصلی این پراب در خانواده MSO1000Z و مدل‌های PLUS سازگار از سری DS1000Z است. پیش از اتصال باید مدل کامل اسیلوسکوپ و وجود رابط دیجیتال بررسی شود. شباهت سوکت یا یکسان بودن نام برند برای نتیجه‌گیری درباره سازگاری کافی نیست. برای نمونه، پراب PLA2216 محصول دیگری است و نباید صرفاً به دلیل شانزده کاناله بودن، جایگزین RPL1116 در نظر گرفته شود.

پراب امکان تنظیم آستانه منطقی را فراهم می‌کند؛ آستانه تعیین می‌کند کدام سطح سیگنال در نمایش دیجیتال صفر یا یک محسوب شود. انتخاب این سطح باید با منطق مدار سازگار باشد. حد ورودی مثبت و منفی چهل ولت، مجوز اتصال به برق شهر نیست. این وسیله برای مشاهده سیگنال‌های مدار در محدوده تعیین‌شده طراحی شده و مسیر زمین، اتصال‌ها و دامنه ورودی باید مطابق راهنمای سازنده انتخاب شوند.

مشخصات فنی RPL1116

اتصال کانال‌ها

پیش از شروع، نام هر خط مدار را با شماره کانال مربوط به آن یادداشت کنید. این کار هنگام مشاهده هم‌زمان چند سیگنال، احتمال اشتباه در تفسیر نمودار را کم می‌کند. لازم نیست همه شانزده ورودی در هر آزمون استفاده شوند؛ تعداد اتصال‌ها را متناسب با مسئله انتخاب کنید و سیم‌های استفاده‌نشده را از نقاط فعال مدار دور نگه دارید. اتصال زمین مناسب نیز بخشی از آماده‌سازی اندازه‌گیری است.

تنظیم آستانه منطقی

نمایش دیجیتال دامنه پیوسته سیگنال را مانند کانال آنالوگ نشان نمی‌دهد و وضعیت را نسبت به آستانه انتخاب‌شده تفسیر می‌کند. اگر آستانه با سطح منطقی مدار هماهنگ نباشد، ممکن است تغییرات به درستی تشخیص داده نشوند. در بررسی یک ارتباط دیجیتال، ابتدا سطح تغذیه و منطق مدار را مشخص کنید و سپس گروه کانال مربوط را تنظیم کنید تا نمایش وضعیت‌ها معنی‌دار باشد.

بررسی زمان‌بندی مدار

مشاهده چند کانال دیجیتال برای مقایسه ترتیب فعال شدن خطوط کنترل و داده مفید است. نام‌گذاری کانال‌ها، انتخاب مقیاس زمان و تعیین تریگر مناسب کمک می‌کند رویداد مورد نظر در میان ثبت‌های متعدد پیدا شود. نتیجه تحلیل باید با نقشه مدار و رفتار مورد انتظار نرم‌افزار مقایسه شود. وجود یک تغییر منطقی به تنهایی علت خطا را مشخص نمی‌کند و معمولاً لازم است چند نشانه کنار هم بررسی شوند.

رابط‌ها و گیره‌ها

سیم‌های رابط و گیره‌های پراب برای دسترسی به نقاط مختلف مدار به کار می‌روند. انتخاب محل اتصال باید به گونه‌ای باشد که گیره به پایه مجاور برخورد نکند و وزن کابل به اتصال ظریف فشار نیاورد. پس از نصب، مسیر سیم‌ها را کنترل کنید و از محکم بودن اتصال مطمئن شوید. در بردهای فشرده، برنامه‌ریزی ترتیب اتصال کانال‌ها کار را آسان‌تر و احتمال جابه‌جایی ناخواسته گیره‌ها را کمتر می‌کند.

کنترل و نگهداری

پیش از استفاده، سالم بودن کابل، کانکتور و گیره‌ها را بررسی کنید. هنگام جدا کردن اتصال، بدنه رابط را بگیرید و سیم را نکشید. برای نگهداری، سیم‌ها را بدون خم تند جمع کنید و قطعات کوچک مجموعه را در محل مشخص بگذارید. اگر رفتار اندازه‌گیری غیرعادی بود، ابتدا تنظیم آستانه، اتصال زمین، وضعیت کانال‌ها و سازگاری دستگاه میزبان را بررسی کنید و سپس به سراغ عیب‌یابی مدار بروید.

تکمیل میز اندازه‌گیری

پراب لاجیک در کنار کانال‌های آنالوگ دستگاه میزبان، دید کامل‌تری از یک مدار مختلط ارائه می‌کند. برای مثال می‌توان ترتیب تغییر خطوط دیجیتال را با رخداد مشاهده‌شده در یک سیگنال آنالوگ مقایسه کرد. این کاربرد به امکانات و پیکربندی اسیلوسکوپ بستگی دارد. انتخاب پراب باید بر پایه مدل کامل دستگاه باشد و خرید خود پراب به معنی همراه بودن اسیلوسکوپ یا فعال شدن همه گزینه‌های نرم‌افزاری آن نیست.

بررسی محصولات مرتبط در عصرتولز

برای مقایسه مدل‌ها، مجموعه پراب اسیلوسکوپ را ببینید. همچنین مشخصات اسیلوسکوپ دیجیتالی ریگول مدل RIGOL DS1104Z PLUS در انتخاب متناسب با تعداد کانال، محدوده کاری و کاربرد مورد نظر کمک می‌کند. مشخصات هر مدل را مستقل بررسی کنید؛ شباهت نام یک خانواده به معنی یکسان بودن امکانات همه مدل‌ها نیست.
