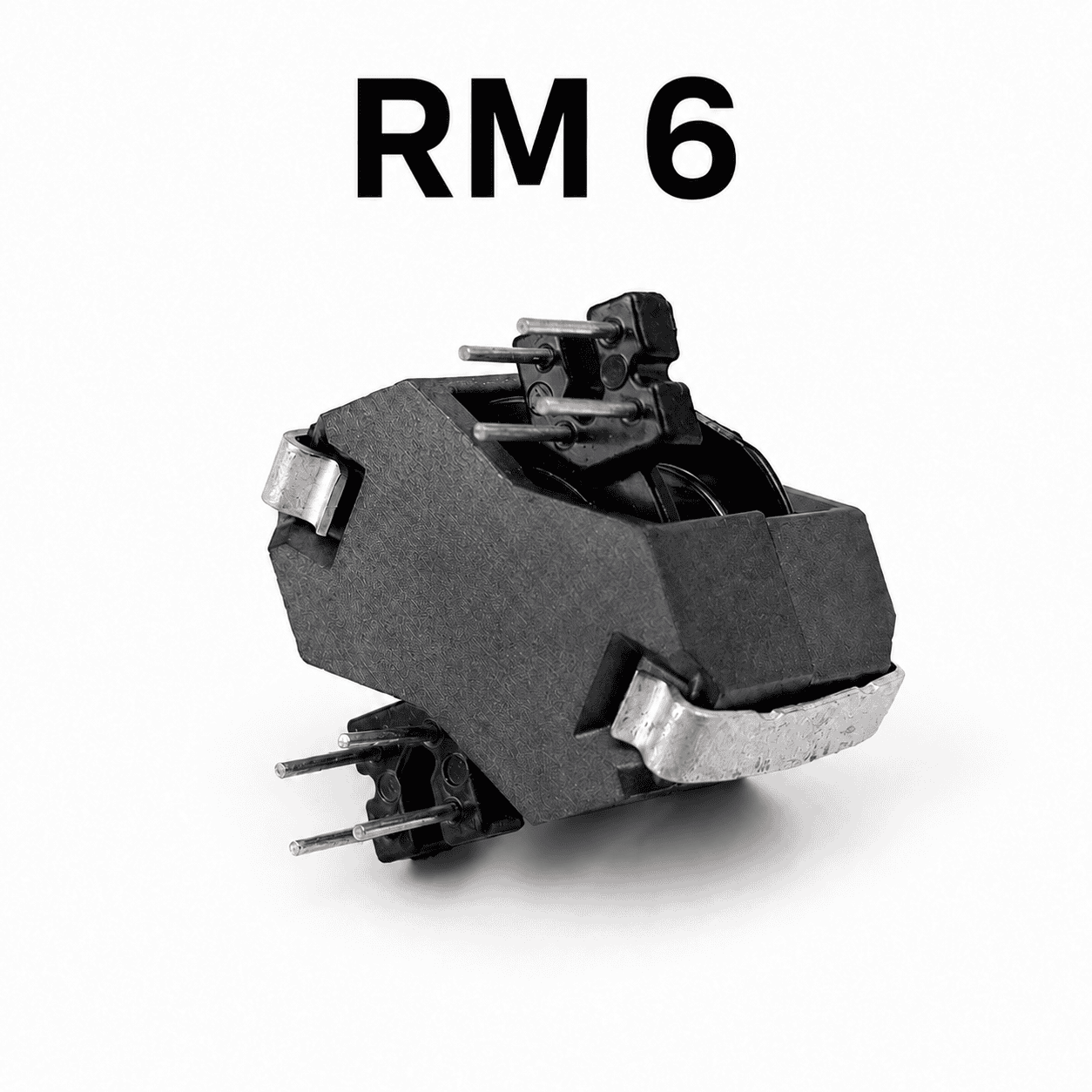

هسته فریت RM6 با قرقره 8 پین مجموعه‌ای برای ساخت و بازپیچی قطعات مغناطیسی در پروژه‌های الکترونیکی است. عنوان انگلیسی توصیفی آن RM6 Ferrite Core with 8-Pin Bobbin است. این مجموعه شامل هسته فریت و قرقره پایه‌دار است و به صورت ترانس سیم‌پیچی‌شده معرفی نمی‌شود. تصویر اصلی، شکل نیمه‌های هسته و آرایش پایه‌های قرقره را برای مقایسه پیش از انتخاب نشان می‌دهد.

ساختار هسته و قرقره

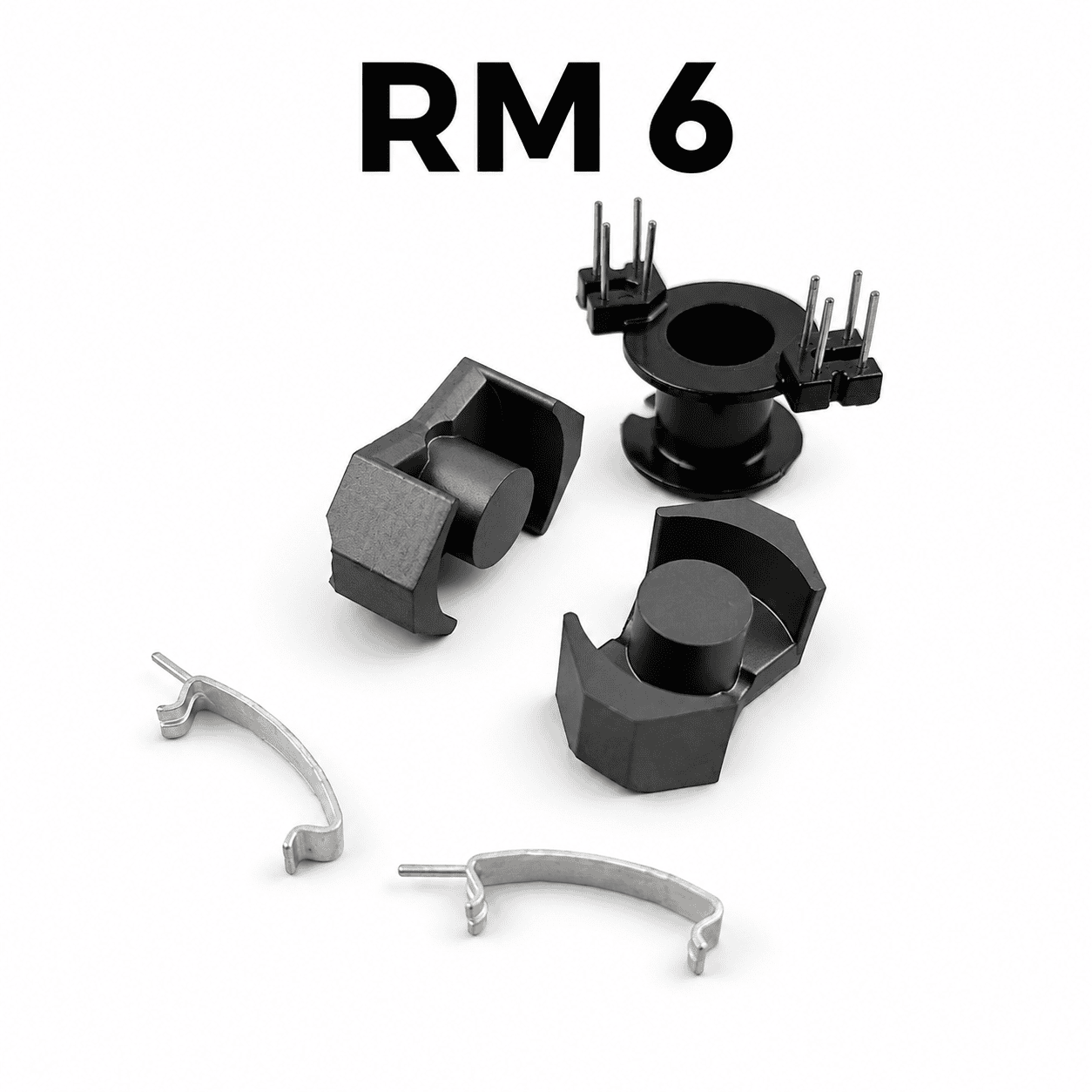

هسته از دو بخش روبه‌روی هم تشکیل می‌شود که ستون میانی آن‌ها در فضای داخلی قرقره قرار می‌گیرد. قرقره محل نگهداری سیم‌پیچ و هدایت سرسیم‌ها به پایه‌هاست. در تصویر، قرقره مشکی و پایه‌های فلزی در دو طرف آن دیده می‌شوند. بخش‌های جداشده در تصویر اصلی به شناخت نحوه قرارگیری اجزا کمک می‌کنند و نمای مونتاژ، شکل کلی مجموعه پس از کنار هم قرار گرفتن هسته‌ها را نشان می‌دهد.

تعداد پایه‌های این نمونه طبق نام محصول هشت عدد است. این تعداد به معنی وجود هشت سیم‌پیچ مستقل یا نسبت تبدیل مشخص نیست. انتخاب پایه آغاز و پایان هر سیم‌پیچ به طراحی مدار بستگی دارد. برای استفاده روی مدار چاپی، علاوه بر شمار پایه‌ها، باید فاصله و ترتیب آن‌ها با محل نصب تطبیق داده شود. شباهت ظاهری قرقره به نمونه قبلی، به‌تنهایی برای تأیید جایگزینی کافی نیست.

نام RM6 و بررسی اندازه واقعی

نام RM6 همان شناسه درج‌شده برای این مجموعه در فهرست محصول است. این نام را نباید به معنای سازگاری قطعی با تمام هسته‌ها یا قرقره‌های دارای عنوان RM6 دانست. در قطعات مغناطیسی، ابعاد ستون، پنجره سیم‌پیچی و فاصله پایه‌ها اهمیت دارند. برای جایگزینی در یک طراحی موجود، اندازه‌گیری نمونه و تطبیق با نقشه مکانیکی مدار ضروری است.

تصاویر این صفحه خط‌کش یا مقیاس اندازه‌گیری ندارند؛ بنابراین استخراج اندازه دقیق از عکس مناسب نیست. اگر فضای نصب محدود است، ارتفاع مجموعه پس از سیم‌پیچی و روش مهار هسته نیز باید در نظر گرفته شود. ضخامت سیم و عایق می‌تواند فضای قابل استفاده قرقره را تغییر دهد. طراحی مکانیکی و الکتریکی باید پیش از شروع سیم‌پیچی با یکدیگر هماهنگ شوند.

مشخصات هسته و قرقره RM6

گرید ماده فریت، ضریب AL، میزان فاصله هوایی و توان قابل انتقال برای این نمونه در اطلاعات تأییدشده اعلام نشده است. در نتیجه، توان مشخص یا فرکانس کاری معینی به آن نسبت داده نمی‌شود. این ویژگی‌ها به همراه تعداد دور، سطح مقطع سیم و شرایط مدار در نتیجه نهایی مؤثرند. هسته و قرقره به‌تنهایی مشخصات یک ترانس کامل را تعیین نمی‌کنند.

نکات طراحی سیم‌پیچ

پیش از سیم‌پیچی، تعداد دور و جهت پیچش هر بخش را بر اساس نقشه مدار مشخص کنید. محل اتصال سرسیم‌ها را یادداشت کنید تا هنگام نصب، ابتدا و انتهای سیم‌پیچ‌ها اشتباه نشوند. انتخاب سیم تنها به جا شدن آن در پنجره قرقره محدود نیست؛ جریان، تلفات و شرایط حرارتی نیز باید بررسی شوند. عایق بین لایه‌ها و بخش‌های مختلف نیز بخشی از طراحی مجموعه است.

برای بازپیچی نمونه قبلی، صرفاً کپی کردن تعداد دور بدون شناخت ماده هسته و شرایط مدار کافی نیست. تغییر جنس هسته یا وضعیت اتصال دو نیمه می‌تواند اندوکتانس و رفتار مدار را تغییر دهد. اگر مشخصات طراحی قبلی موجود است، آن را مبنای تطبیق قرار دهید. اندازه‌گیری الکتریکی پس از سیم‌پیچی، به تشخیص خطای اتصال یا تفاوت با مقدار مورد انتظار کمک می‌کند.

مونتاژ و نگهداری هسته

سطوح تماس هسته را تمیز نگه دارید و دو نیمه را بدون فشار نامتعارف در جای خود قرار دهید. فریت در برابر ضربه و فشار موضعی شکننده است؛ وارد کردن نیرو برای جا زدن قطعه نامتناسب می‌تواند موجب ترک یا لب‌پریدگی شود. روش مهار باید با طراحی مجموعه هماهنگ باشد و مانع تماس ناخواسته پایه‌ها یا آسیب به عایق سیم‌ها شود.

در زمان لحیم‌کاری پایه‌ها، از کشیدن سیم یا وارد کردن فشار به قرقره خودداری کنید. پس از نصب، اتصال سرسیم‌ها و نبود اتصال ناخواسته میان پایه‌های مجاور را بررسی کنید. مجموعه را در محیط خشک و دور از براده نگه دارید. اگر هسته ترک خورده است، ظاهر سالم بخش‌های دیگر به معنی تأیید عملکرد مغناطیسی مجموعه نیست.

انتخاب برای تعمیر یا ساخت

برای خرید جایگزین، نام مجموعه، تعداد پایه و شکل قرقره را هم‌زمان بررسی کنید. سپس ابعاد واقعی، وضعیت فاصله هوایی و ویژگی‌های لازم مدار را تطبیق دهید. این محصول برای کاربری‌ای مناسب است که طراحی سیم‌پیچی و مونتاژ در آن مشخص باشد. اگر ترانس آماده با ولتاژ و جریان خروجی معین نیاز دارید، هسته خام و قرقره جای آن محصول کامل را نمی‌گیرند.

پرسش‌های متداول

آیا مجموعه سیم‌پیچی شده است؟

خیر؛ در تصویر هسته و قرقره بدون سیم‌پیچ دیده می‌شوند.

آیا تعداد پایه، نسبت تبدیل را تعیین می‌کند؟

خیر؛ نسبت تبدیل به تعداد دور سیم‌پیچ‌ها و طراحی ترانس مربوط است.

محصولات مرتبط در بخش قطعات الکترونیکی عصرتولز قرار دارند. برای شناخت عمومی ساختار، توضیح هسته فریت نیز قابل مطالعه است.
