معرفی سیم‌چین رونیکس RH-1219

سیم‌چین رونیکس RH-1219 یک ابزار دستی با طول اعلام‌شده 180 میلی‌متر است. این مدل در خانواده VDE سازنده قرار دارد و کاتالوگ آن را با بدنه کروم وانادیوم معرفی می‌کند. وزن درج‌شده در جدول محصول 265 گرم و سختی لبه برش 61 تا 63 HRC است.

برای انتخاب، نوع سیم و قطر آن را همراه ظرفیت مربوط به همان ماده بررسی کنید. ظرفیت‌های سیم نرم، متوسط و سخت در جدول جدا شده‌اند و هر عدد باید با عنوان خودش خوانده شود. کد همین مدل مبنای مشخصات این صفحه است.

طول 180 میلی‌متر و فضای کار

طول سیم‌چین RH-1219 در جدول فعلی سازنده 180 میلی‌متر درج شده است و ردیف کاتالوگ کارخانه نیز همین اندازه را برای کد محصول نشان می‌دهد. این مقدار به اندازه ابزار مربوط است و قطر مجاز سیم یا دهانه باز فک نیست. برای انتخاب، دسترسی به محل برش و فضای حرکت دسته‌ها را بررسی کنید.

تصویر رسمی می‌تواند شکل ابزار را نشان دهد، اما مبنای محاسبه طول بخش‌های داخلی یا کورس دسته نیست. اندازه یک مدل دیگر را جایگزین نکنید و مشخصات همین کد را با شرایط فعالیت مقایسه کنید.

ظرفیت برش سیم نرم

ظرفیت قطر سیم نرم برای رونیکس RH-1219 برابر 7 میلی‌متر اعلام شده است. این ردیف به موادی با مقاومت 220 نیوتن بر میلی‌متر مربع مربوط می‌شود و سازنده در عنوان آن مس، آلومینیوم و پلاستیک را مثال زده است. عدد ظرفیت باید همراه این شرایط خوانده شود.

از این مقدار نمی‌توان قطر مجاز سیم سخت را نتیجه گرفت. پیش از انتخاب، مشخصات واقعی ماده را با جدول تطبیق دهید. تفاوت جنس و مقاومت سیم اهمیت دارد و صرف یکسان بودن قطر دو قطعه، شرایط برش آن‌ها را یکسان نمی‌کند.

سیم با سختی متوسط و سیم سخت

در جدول رسمی RH-1219، ظرفیت قطر سیم با سختی متوسط 4 میلی‌متر و ظرفیت قطر سیم سخت 2.5 میلی‌متر درج شده است. مقاومت معرفی‌شده برای گروه متوسط 750 و برای گروه سخت 1800 نیوتن بر میلی‌متر مربع است. این دو ظرفیت به دو گروه متفاوت مربوط هستند و نباید با ظرفیت سیم نرم ترکیب شوند.

برای مقایسه، نوع ماده و عدد مقاومت را کنار قطر بخوانید. عنوان ظرفیت سیم سخت به معنی مجاز بودن برش هر قطعه فولادی با همان قطر نیست و مشخصات قطعه مورد نظر باید بررسی شود.

ظرفیت معرفی‌شده برای کابل

سازنده برای کابل‌های مسی یا آلومینیومی معرفی‌شده در جدول RH-1219، ظرفیت قطر 13 میلی‌متر درج کرده است. این ردیف از ظرفیت سیم نرم و سخت جداست و به کابل با هادی تک‌رشته یا رشته‌ای اشاره دارد. قطر کابل را نباید با سطح مقطع هادی که بر حسب میلی‌متر مربع بیان می‌شود یکسان گرفت.

برای انتخاب، ساختار کابل و اطلاعات معتبر آن باید بررسی شوند. از یک عدد ظرفیت نمی‌توان مناسب بودن ابزار برای هر نوع کابل، زره یا اجزای داخلی را نتیجه گرفت. عنوان و شرایط همان ردیف باید مبنا قرار بگیرند.

لبه برش و مشخصات ساخت

سختی لبه برش سیم‌چین رونیکس RH-1219 در مشخصات رسمی 61 تا 63 HRC است. این عنوان به لبه مربوط است و نباید به عنوان سختی تمام بدنه معرفی شود. کاتالوگ برای بدنه، فولاد کروم وانادیوم را معرفی می‌کند. استاندارد درج‌شده در جدول نیز DIN ISO 5749 است.

هنگام مقایسه، هر مشخصه را در جای خود بخوانید. سختی به تنهایی نیروی لازم دست، عمر ثابت ابزار یا ظرفیت تمام مواد را تعیین نمی‌کند. سلامت لبه‌ها و تناسب قطعه با ظرفیت اعلام‌شده نیز پیش از استفاده اهمیت دارند.

نشان VDE و تطبیق مدل

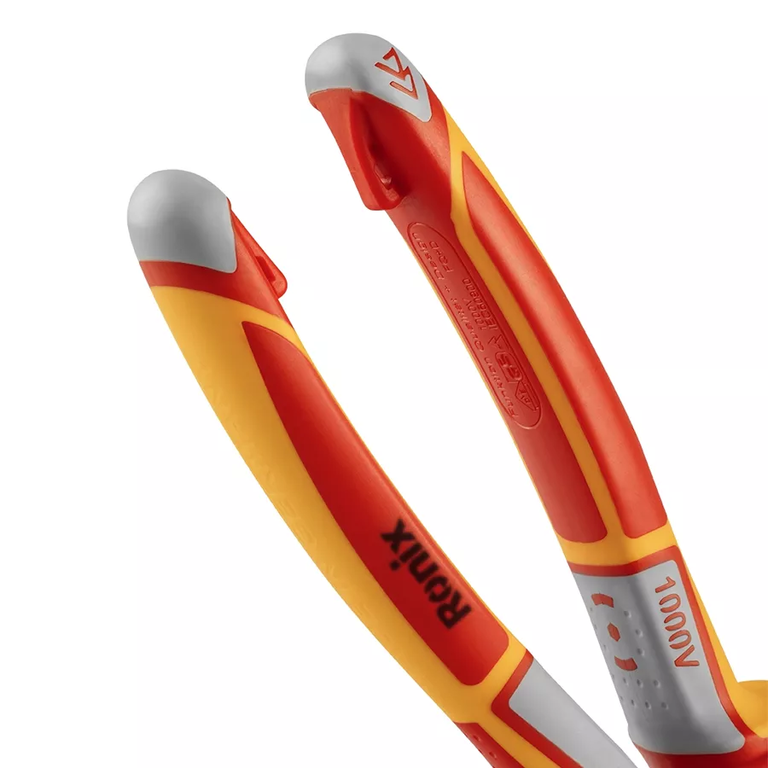

مدل RH-1219 در صفحه رسمی با عنوان VDE معرفی شده و نشان 1000V روی ابزار و در کاتالوگ دیده می‌شود. این اطلاعات، مشخصات و نشان اعلام‌شده سازنده هستند. برای انتخاب ابزار در فعالیت تخصصی، وضعیت واقعی ابزار و اطلاعات همراه همان نسخه باید بررسی شوند.

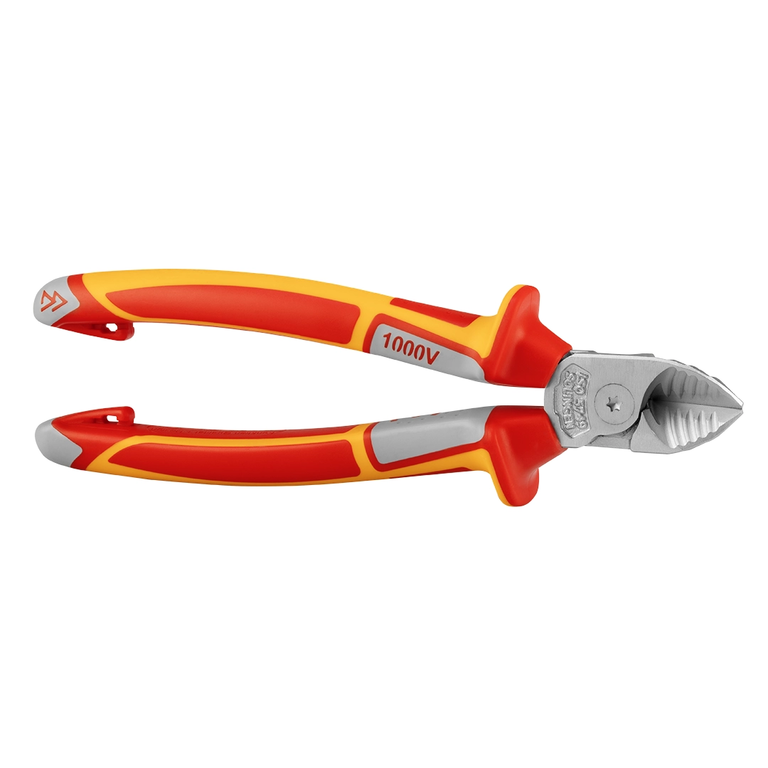

عنوان DIN ISO 5749 در جدول را نیز باید جدا از نشان عایق بخوانید. تصویر رسمی منتخب به صفحه همین مدل تعلق دارد و با شکل خانواده کاتالوگ تطبیق دارد. هنگام دریافت، کد محصول و نشان‌های روی ابزار را با سفارش و اطلاعات آن مقایسه کنید.

مقایسه و سفارش RH-1219

برای سفارش سیم‌چین رونیکس RH-1219، طول 180 میلی‌متر، وزن اعلام‌شده 265 گرم و ظرفیت مربوط به جنس سیم را با نیاز خود تطبیق دهید. اعداد سیم نرم، متوسط، سخت و کابل هرکدام عنوان و شرایط جداگانه دارند.

وزن جدول به صورت خالص یا ناخالص تفکیک نشده است و در این صفحه همان وزن اعلام‌شده درج می‌شود. هنگام دریافت، سلامت لبه، دسته و محل اتصال را کنترل کنید. برای بررسی اندازه‌ها و مدل‌های دیگر، دسته سیم‌چین عصرتولز را مرور کنید و مشخصات هر کد را جداگانه بخوانید.

جدول مشخصات RH-1219

منبع: مشخصات رسمی رونیکس RH-1219. مقایسه در سیم چین عصرتولز.
