صفحه گرانیت بر ۱۸۰ میلی متری رونیکس مدل RONIX RH-3503؛ قطر ۱۸۰ میلی‌متر برای برش گرانیت

صفحه گرانیت بر ۱۸۰ میلی متری رونیکس مدل RONIX RH-3503 در صفحهٔ رسمی RH-3503 رونیکس با عنوان Granite Cutting Disk 180×22.2x10mm معرفی شده است. جدول همان صفحه مدل RH-3503 را ثبت می‌کند و اندازهٔ «180*22.23*10mm» را به سه ردیف مستقل وصل می‌کند: قطر صفحه ۱۸۰، قطر سوراخ مرکزی ۲۲٫۲۳ و ارتفاع سگمنت ۱۰ میلی‌متر. این خوانش از اشتباه گرفتن ارتفاع سگمنت با ضخامت صفحه جلوگیری می‌کند.

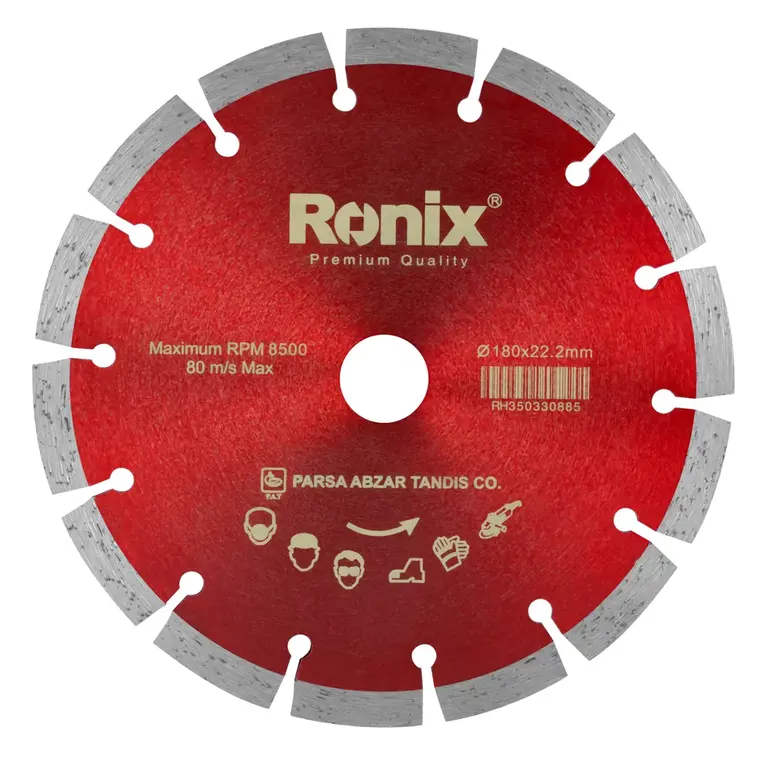

در نمای کاملِ رسمی، صفحهٔ قرمزِ سگمنتی روی زمینهٔ سفید دیده می‌شود. نوشتهٔ روی صفحه قطر اسمی «Ø180×22.2mm» را نشان می‌دهد و بستهٔ رسمی کد RH-3503 را دارد. جدول برای سوراخ مرکزی ۲۲٫۲۳ میلی‌متر می‌نویسد؛ چاپ ۲۲٫۲ میلی‌متر همان عدد اسمی با دقت نوشتاری کمتر است. برای نصب، قطر، محور، فلنج و حفاظ دستگاه را با مشخصات سازندهٔ دستگاه و صفحه تطبیق دهید.

عرض سگمنت این مدل در جدول ۲٫۵ میلی‌متر و ارتفاع آن ۱۰ میلی‌متر است. این دو عدد به دو بخش متفاوت لبه اشاره دارند. ردیف Disk material مقدار 65MN را برای بدنهٔ صفحه می‌دهد، نه برای ترکیب سگمنت. وزن اعلامی جدول ۰٫۳۸ کیلوگرم و نوع بسته‌بندی box است. ابعاد، وزن و بسته‌بندی RH-3503 از جدول خودش گرفته شده‌اند و با مدل‌های ۱۱۵ میلی‌متری تعویض نمی‌شوند.

جدول مشخصات صفحه گرانیت‌بر RH-3503

رونیکس در توضیح این خانواده از طراحی سگمنتی، فرایند پرس گرم و کاربرد برش گرانیت صحبت می‌کند. این متنِ سازنده جای آزمون مقایسه‌ایِ عمر یا سرعت برش را نمی‌گیرد؛ برای این مدل، جدول ضریب عملکرد، عمق برش یا گرید سگمنت ارائه نمی‌کند. نتیجهٔ واقعی به جنس گرانیت، دستگاه، روش کار و وضعیت صفحه وابسته است. هنگام خرید، عددهای سازگاری دستگاه مهم‌تر از شباهت ظاهری دو صفحه‌اند.

منبع رسمی استفادهٔ خشک و تر را برای صفحه‌های گرانیت‌بر خود توضیح می‌دهد. در برش تر، مجازبودن آب برای دستگاه، سیستم برق و محیط کار را طبق راهنمای همان دستگاه بررسی کنید. پیش از برش، لبه‌ها را از نظر لب‌پریدگی و اتصال سگمنت، و بدنه را از نظر ترک یا تاب کنترل کنید. صفحهٔ آسیب‌دیده را نصب نکنید و از حفاظ و تجهیزات حفاظت مناسب بهره ببرید.

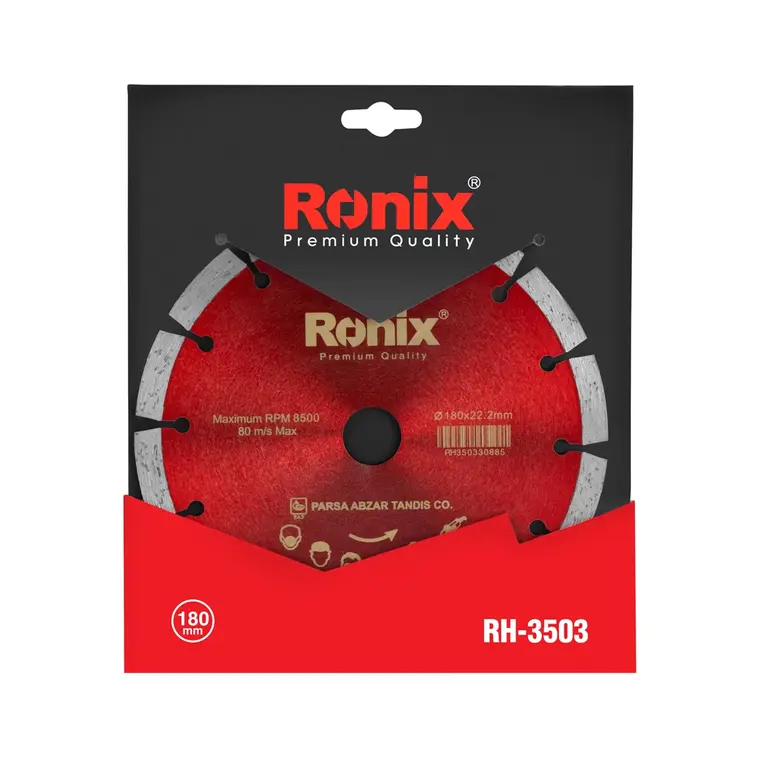

سه تصویر مربعِ بدون تغییر برای گالری انتخاب شده‌اند: نمای کامل صفحه به‌عنوان تصویر اصلی، نمای نزدیک لبه، و نمای بستهٔ RH-3503. تصویر کارگاهی با دست و دستگاه فقط برای تطبیق هویت بررسی شده و در گالری منتشر نمی‌شود. تصویرهای نمای نزدیک و بسته به شناخت ظاهر فیزیکی کمک می‌کنند، اما همهٔ اندازه‌های جدول را نمی‌توان از عکس اندازه‌گیری کرد.

مقایسه با قطر و ساختار دیگر

صفحه گرانیت‌بر RH-3502 رونیکس نیز ساختار سگمنتی دارد، ولی قطر آن ۱۱۵ میلی‌متر، ارتفاع سگمنت آن ۸ و عرض سگمنت آن ۱٫۹ میلی‌متر است. مدل ۱۸۰ میلی‌متری را نباید صرفاً به‌عنوان نسخهٔ بزرگ‌ترِ قابل‌نصب روی همان دستگاه فرض کرد؛ قطر مجاز و حفاظ دستگاه باید جدا بررسی شوند. صفحه برش سنگ RH-3710 رونیکس یک صفحهٔ سایندهٔ T42 با قطر ۱۱۵ میلی‌متر است و ساختار و اندازهٔ دیگری دارد.

در دستهٔ صفحه گرانیت‌بر مدل‌ها را با سه عدد قطر، سوراخ مرکزی و ارتفاع سگمنت مقایسه کنید و عرض سگمنت را نیز جدا بخوانید. برای RH-3503، ترکیب جدول ۱۸۰ × ۲۲٫۲۳ × ۱۰ میلی‌متر و عرض سگمنت ۲٫۵ میلی‌متر است. این صفحه با وجود نام و برند مشترک، جایگزین خودکار مدل ۱۱۵ میلی‌متری یا صفحهٔ ساب فلز نیست.

پرسش‌های متداول

عدد ۱۰ میلی‌متر در نام این محصول چیست؟

ردیف Segment Height جدول نشان می‌دهد ۱۰ میلی‌متر ارتفاع سگمنت است؛ عرض سگمنت به‌طور جداگانه ۲٫۵ میلی‌متر ثبت شده است.

چرا سوراخ مرکزی در جدول و روی صفحه متفاوت نوشته شده است؟

جدول ۲۲٫۲۳ میلی‌متر و چاپ صفحه قطر اسمی ۲۲٫۲ میلی‌متر را نشان می‌دهد. برای انتخاب فلنج و نصب، اطلاعات دستگاه را بررسی کنید.

مشخصات کوتاه و موردی

• مدل: RONIX RH-3503
• کاربری: برش گرانیت با صفحهٔ سگمنتی
• قطر صفحه: ۱۸۰ میلی‌متر
• سوراخ مرکزی در جدول: ۲۲٫۲۳ میلی‌متر؛ چاپ روی صفحه ۲۲٫۲ میلی‌متر
• ارتفاع سگمنت: ۱۰ میلی‌متر
• عرض سگمنت: ۲٫۵ میلی‌متر
• جنس بدنهٔ صفحه در جدول: 65MN
• وزن جدول: ۰٫۳۸ کیلوگرم
• بسته‌بندی: جعبه
• گارانتی: گارانتی ۱۲ ماهه رونیکس
