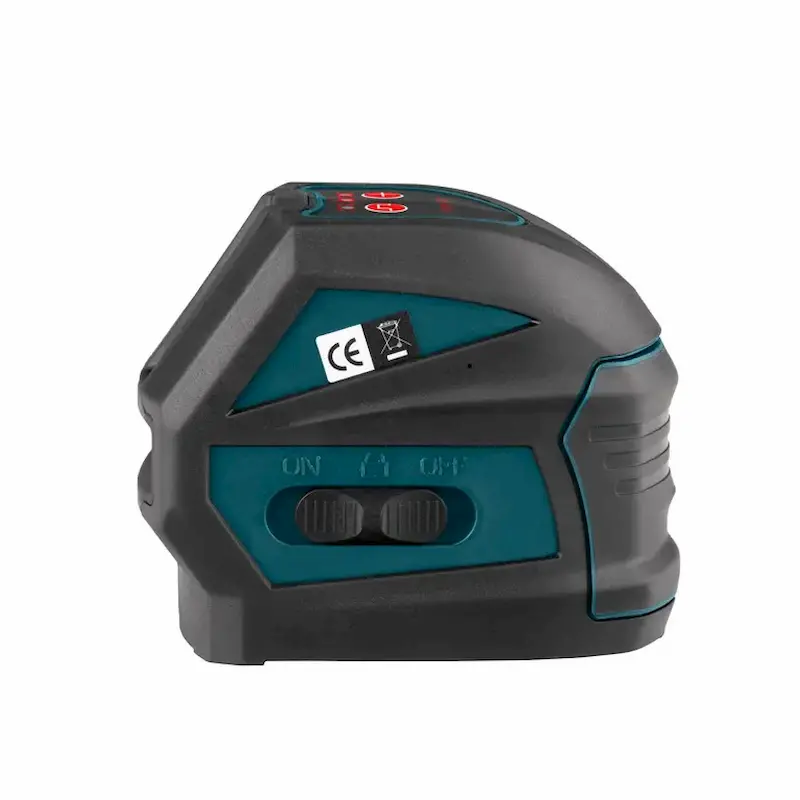

معرفی تراز لیزری رونیکس RH-9500

تراز لیزری رونیکس RH-9500 دو خط قرمز افقی و عمودی ایجاد می‌کند. این الگو برای انتقال راستا و علامت‌گذاری در کارهای نصب کاربرد دارد. دستگاه از سه باتری قلمی تغذیه می‌شود و امکان نصب روی اتصال سه‌پایه یک‌چهارم اینچ را دارد. هنگام انتخاب، فاصله کار، نور محیط و نوع خط مورد نیاز را مشخص کنید. دو خط متقاطع برای همه پروژه‌ها کافی نیست؛ اگر به پوشش پیوسته پیرامون اتاق نیاز دارید، الگوی تابش دستگاه را با نیاز خود مقایسه کنید.

جدول مشخصات RH-9500

دو خط قرمز در RH-9500

خط افقی به مرتب کردن نقاط در یک راستای افقی و خط عمودی به انتقال راستای قائم کمک می‌کند. پیش از نصب چند قطعه، نقطه مرجع را مشخص کنید و محل نشانه‌ها را روی همان مبنا نگه دارید. تغییر ارتفاع ابزار در میانه کار، جای خط را تغییر می‌دهد. برای ادامه کار پس از جابه‌جایی، از نشانه مرجع استفاده کنید و صرفاً به شباهت ظاهری خط جدید با موقعیت قبلی تکیه نکنید.

برد کاری RH-9500 و شرط استفاده از گیرنده

دفترچه بررسی‌شده برای این مدل برد 15 متر و تا 50 متر با گیرنده را درج کرده است. عدد دوم به معنی دیده شدن خط با چشم در فاصله 50 متر نیست. گیرنده باید با دستگاه و حالت کاری آن سازگار باشد و در فهرست اقلام همراه این دفترچه ذکر نشده است. نور محیط، فاصله و جنس سطح بر مشاهده خط اثر دارند. پیش از انتخاب برای فضای روشن، وضعیت واقعی محل استفاده را بررسی کنید.

دقت افقی و عمودی RH-9500

دقت اعلامی هر دو راستا ±2 میلی‌متر در فاصله 5 متر است. این عدد را از فاصله مرجع آن جدا نکنید و آن را تضمین خطای ثابت در تمام فاصله‌ها ندانید. کیفیت علامت‌گذاری، ثبات پایه و روش خواندن خط نیز در نتیجه نصب نقش دارند. برای کار حساس، کنترل دستگاه و روش اجرای پروژه را پیش از سوراخ‌کاری یا برش انجام دهید؛ اصلاح یک علامت ساده معمولاً آسان‌تر از اصلاح قطعه نصب‌شده است.

خودترازی تراز لیزری RH-9500

در حالت خودتراز، آونگ باید آزاد باشد و پایه در محدوده مجاز قرار بگیرد. دفترچه محدوده 4 درجه با تلرانس نیم درجه را معرفی می‌کند. قرار گرفتن ابزار روی سطح بسیار کج با وجود روشن بودن لیزر، به معنی تراز بودن خط نیست. هنگام هشدار، وضعیت پایه را اصلاح کنید و پس از پایدار شدن دستگاه علامت بزنید. پایه‌ای که با عبور افراد یا تماس کابل و ابزار دیگر حرکت می‌کند برای حفظ مرجع مناسب نیست.

تفاوت خط زاویه‌دار با خط تراز

RH-9500 امکان ایجاد خط در حالت قفل آونگ را دارد. در این وضعیت خطوط به آرامی چشمک می‌زنند و دستگاه خودتراز نمی‌شود. از این حالت برای انتقال یک راستای زاویه‌دار استفاده می‌شود؛ خود خط به تنهایی مقدار زاویه را اندازه نمی‌گیرد. اگر پروژه زاویه مشخصی می‌خواهد، مرجع زاویه را جداگانه تعیین کنید. پس از پایان آن مرحله، پیش از ادامه کار افقی یا قائم، وضعیت کلید و حالت ابزار را دوباره بررسی کنید.

تشخیص هشدار در RH-9500

چشمک زدن خطوط می‌تواند به حالت کاری مربوط باشد. در حالت قفل زاویه‌دار، رفتار دستگاه با خروج از محدوده خودترازی یکسان نیست. طبق دفترچه، خروج از محدوده در حالت آونگ آزاد با هشدار صوتی نیز همراه می‌شود. پیش از نسبت دادن هشدار به خرابی، جای کلید و ثبات پایه را بررسی کنید. اگر رفتار ابزار با راهنما سازگار نیست یا پس از اصلاح پایه ادامه دارد، کنترل فنی را پیش از استفاده حساس انجام دهید.

باتری و آماده‌سازی RH-9500

تغذیه دستگاه با سه باتری قلمی AA است. علامت‌های قطب مثبت و منفی محفظه را هنگام نصب دنبال کنید و سلامت محل تماس را بررسی کنید. چراغ هشدار باتری در دفترچه توضیح داده شده است؛ با مشاهده آن برای تعویض باتری اقدام کنید. مدت کار را برای همه باتری‌ها و شرایط یکسان فرض نکنید. برای پروژه طولانی، آماده بودن باتری مناسب و امکان تعویض آن را پیش از شروع برنامه‌ریزی کنید.

انتخاب پایه برای RH-9500

اتصال سه‌پایه معرفی‌شده یک‌چهارم اینچ است. هنگام انتخاب پایه، علاوه بر رزوه، ارتفاع مورد نیاز، پایداری و امکان تنظیم موقعیت را بررسی کنید. براکت مغناطیسی فقط زمانی مفید است که سطح نصب و وضعیت اتصال مناسب باشند. چسبیدن اولیه به یک سطح فلزی به تنهایی برای اطمینان از ثبات کافی نیست. پس از قرار دادن دستگاه، مسیر عبور افراد و احتمال برخورد با پایه را در نظر بگیرید تا مرجع در حین کار تغییر نکند.

اقلام همراه تراز رونیکس RH-9500

در دفترچه، براکت مغناطیسی و دیواری، باتری آلکالاین، راهنما و کیف پلاستیکی کنار دستگاه ذکر شده‌اند. وجود سه‌پایه یا گیرنده در بسته از این فهرست نتیجه نمی‌شود. هنگام تحویل، محتویات بسته را با مشخصات سفارش تطبیق دهید. تصاویر معرفی ممکن است مربوط به دوره‌های مختلف عرضه باشند؛ برای خرید متعلقات، اتصال و سازگاری همان دستگاه را ملاک قرار دهید و تنها بر شباهت بدنه دو مدل تکیه نکنید.

حمل و نگهداری RH-9500

برای حمل، کلید را مطابق دفترچه در وضعیت خاموش و آونگ را قفل کنید. قفل آونگ به محافظت هنگام جابه‌جایی کمک می‌کند، اما جای مراقبت از ابزار دقیق را نمی‌گیرد. دستگاه را در کیف قرار دهید و از فشار اشیای سنگین بر آن جلوگیری کنید. پس از ضربه یا افتادن، پیش از ادامه علامت‌گذاری حساس، صحت کار را کنترل کنید. سلامت ظاهری بدنه به تنهایی نشان نمی‌دهد که دقت اندازه‌گیری تغییر نکرده است.

کنترل نتیجه پیش از نصب نهایی

در کار با RH-9500، ابتدا نقطه مرجع و نقاط مقصد را مشخص کنید. بعد از علامت‌گذاری، فاصله‌ها و هماهنگی نشانه‌ها را با نقشه نصب تطبیق دهید. اگر در طول کار دستگاه جابه‌جا شد، مرجع را دوباره برقرار کنید. پیش از سوراخ کردن دیوار، وضعیت تأسیسات پنهان و محل مجاز نصب را مستقل بررسی کنید؛ تراز لیزری آشکارساز سیم یا لوله نیست. ترتیب درست کار کمک می‌کند نشانه تراز با محل مناسب اجرای اتصال اشتباه نشود.

انتخاب نسخه و محدودیت‌های کاربرد

RH-9500 در منابع بررسی‌شده یک تراز با پرتو قرمز است؛ آن را با مدل‌های دارای پسوند متفاوت یا پرتو سبز یکسان نگیرید. مشخصات برد این صفحه به دفترچه پیوندشده وابسته است و برای نسخه دیگر باید راهنمای همان نسخه بررسی شود. به پرتو مستقیم یا بازتاب آن نگاه نکنید و مسیر تابش را از چشم افراد دور نگه دارید. درباره مقاومت در برابر آب یا گردوغبار نیز بدون درجه حفاظت تأییدشده، فرض اضافه نکنید.

منبع مشخصات: دفترچه سازنده RH-9500. برای مقایسه، ترازهای لیزری عصرتولز را ببینید.
