کولیس ورنیه ای ۱۵۰ میلی متری رونیکس مدل RONIX RH-9704؛ هویت و نوع ابزار

کولیس ورنیه ای ۱۵۰ میلی متری رونیکس مدل RONIX RH-9704 در صفحه رسمی رونیکس برای RH-9704 با عنوان Vernier Caliper150mm معرفی شده است. ردیف Model همین کد را دارد و در نمای نزدیکِ بدنه نیز RH-9704 حک شده است. ردیف caliper type نوع Vernier را صریحاً ثبت می‌کند؛ بنابراین این ابزار کولیس مکانیکیِ ورنیه‌ای است، نه کولیس دیجیتال یا ساعتی. عدد ۱۵۰ میلی‌متر روی فک و خط‌کش دیده می‌شود و با بازهٔ ۰ تا ۱۵۰ میلی‌متر جدول مطابقت دارد. چنین تطبیقی از انتقال مشخصات مدل‌های ۲۰۰ میلی‌متری یا ابزارهایی با نمایشگر دیجیتال به این صفحه جلوگیری می‌کند.

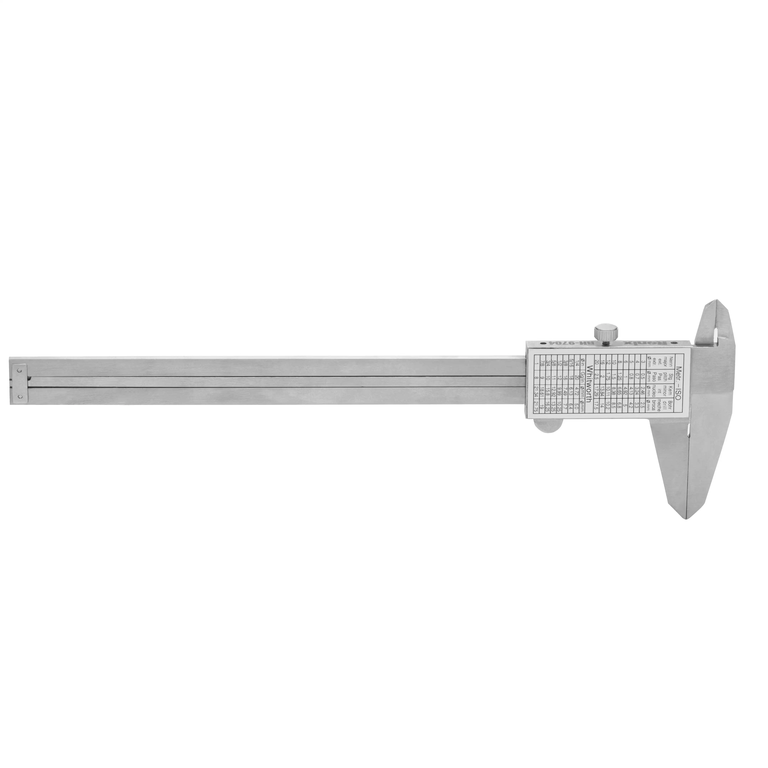

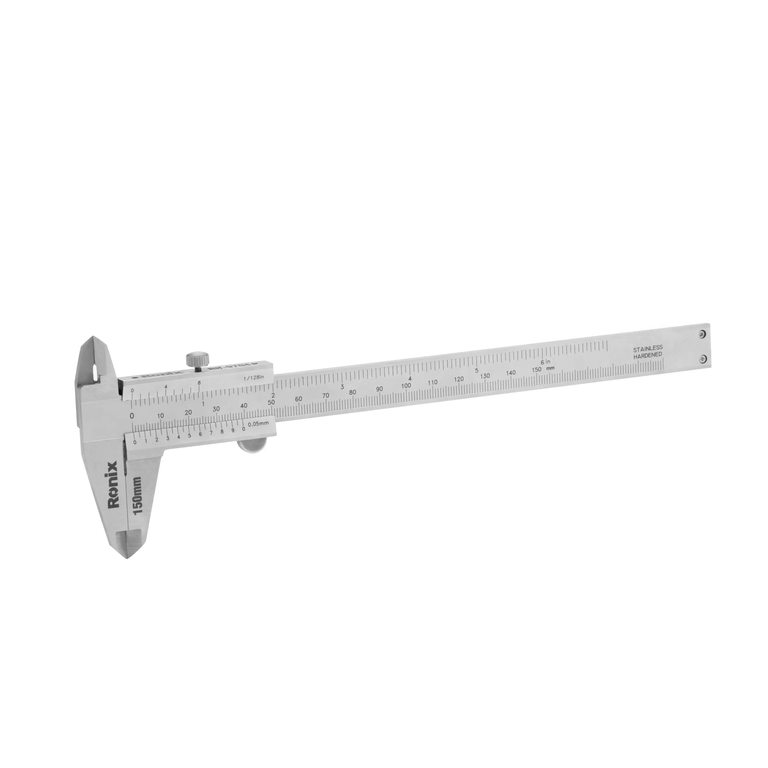

برای انتخاب کولیس، تنها به عددِ روی عنوان اکتفا نکنید. بازه، روش خواندن، شکل فک‌ها، واحدها، جنس و شواهد دقت را برای همان کد مدل بررسی کنید. عکس کارگاهی سازنده کاربرد اندازه‌گیری قطعه را نشان می‌دهد، اما به دلیل دست و زمینهٔ شلوغ وارد گالری فروشگاه نمی‌شود. هشت عکس تمیز و مربع رسمی از خود ابزار، فک‌ها، ریل، ورنیه و میلهٔ عمق‌سنج بدون تغییر بایت منتقل می‌شوند؛ نمای کامل سفید قاب دوم تصویر اصلی است.

مشخصات فنی دقیق RH-9704

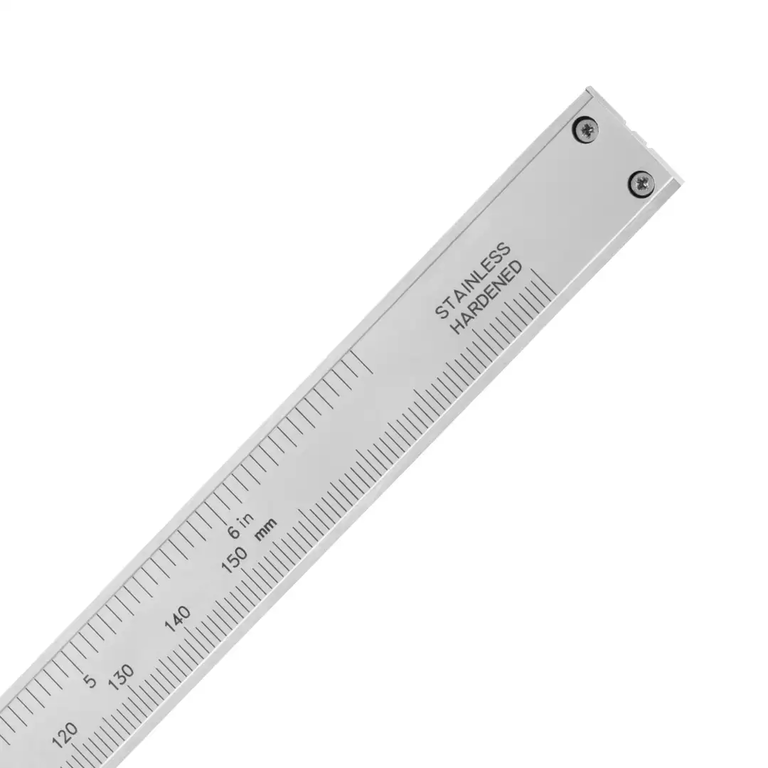

در جدول، «Length: 150 mm» و «Dimensions: 236 mm» جدا آمده‌اند. ۱۵۰ میلی‌متر را بازهٔ سنجش و ۲۳۶ میلی‌متر را طول کلی معرفی می‌کنیم، نه دو اندازهٔ متناقض. نقش دقیق پوشش سطحی و روش سخت‌کاری در جدول شرح داده نشده است؛ بنابراین ادعای مقاومت شیمیایی یا کلاس کالیبراسیون برای این مدل نمی‌سازیم. عکس‌ها نوشتهٔ STAINLESS HARDENED را روی خط‌کش نشان می‌دهند، ولی این نوشته جایگزین برگهٔ آزمون یا مشخصات آلیاژ جدول نیست.

دقت ادعایی و درجه‌بندی ۰٫۰۵ میلی‌متر

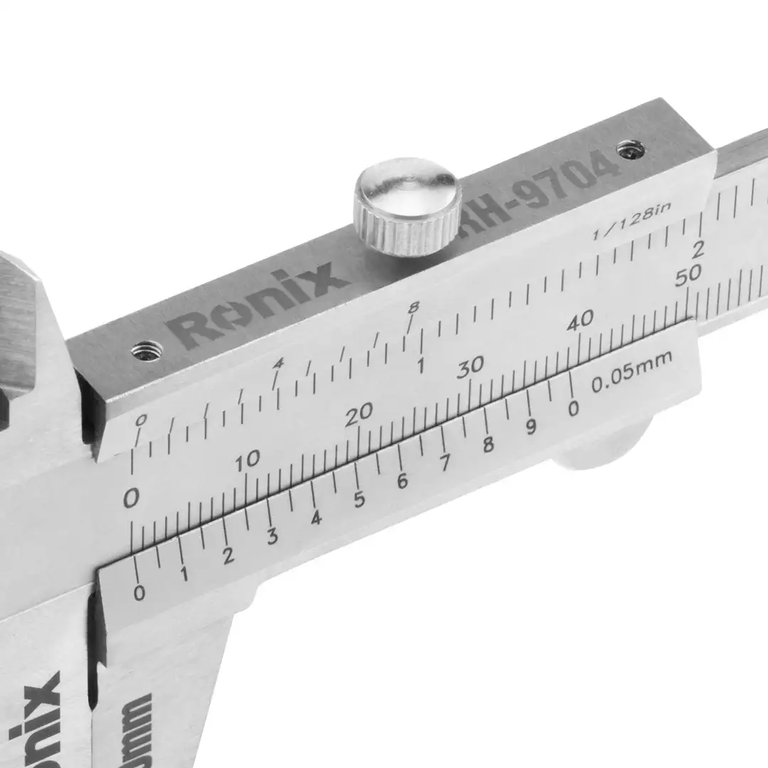

سازنده در جدول و فهرست ویژگی‌ها عدد ±۰٫۰۳ میلی‌متر را به‌عنوان Accuracy یا reading accuracy نوشته است. در تصویر نزدیکِ همین RH-9704، روی بخش ورنیه عدد 0.05mm حک شده است. درجه‌بندیِ خواندن و دقت ادعایی دو مفهوم جدا هستند؛ یکی فاصلهٔ نشانه‌های قابل‌خواندن و دیگری ادعای خطای اندازه‌گیری است. ما عدد حک‌شده را به ±۰٫۰۵ تبدیل نمی‌کنیم و عدد جدول را هم تأیید آزمایشگاهی خودمان معرفی نمی‌کنیم.

اگر نتیجه برای تلرانس حساس، کنترل کیفیت یا پذیرش قطعه استفاده می‌شود، پیش از اتکا به عدد ±۰٫۰۳، گواهی کالیبراسیون و روش آزمون همان دستگاه را درخواست کنید. صفر ابزار را با بستن آرام فک‌ها بررسی و اندازه را چند بار تکرار کنید. نور، زاویهٔ دید، فشار فک، تمیزی سطح و شکل قطعه بر خواندن ورنیه اثر می‌گذارند. این توضیح به خریدار کمک می‌کند ادعای سازنده و شواهد فیزیکی را کنار هم ببیند، بدون آنکه یکی به‌جای دیگری پنهان شود.

اندازه‌گیری خارجی، داخلی، عمق و پله

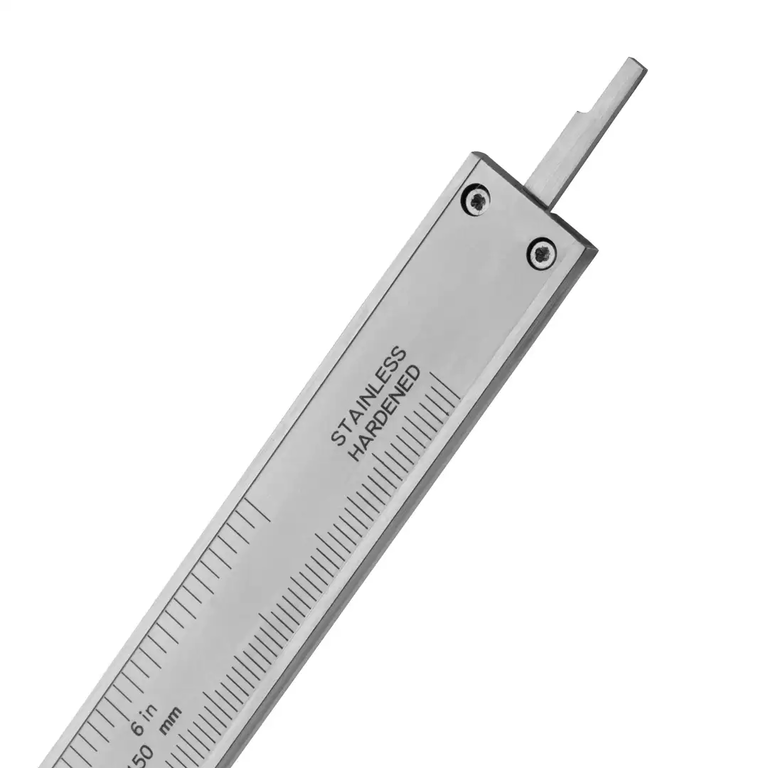

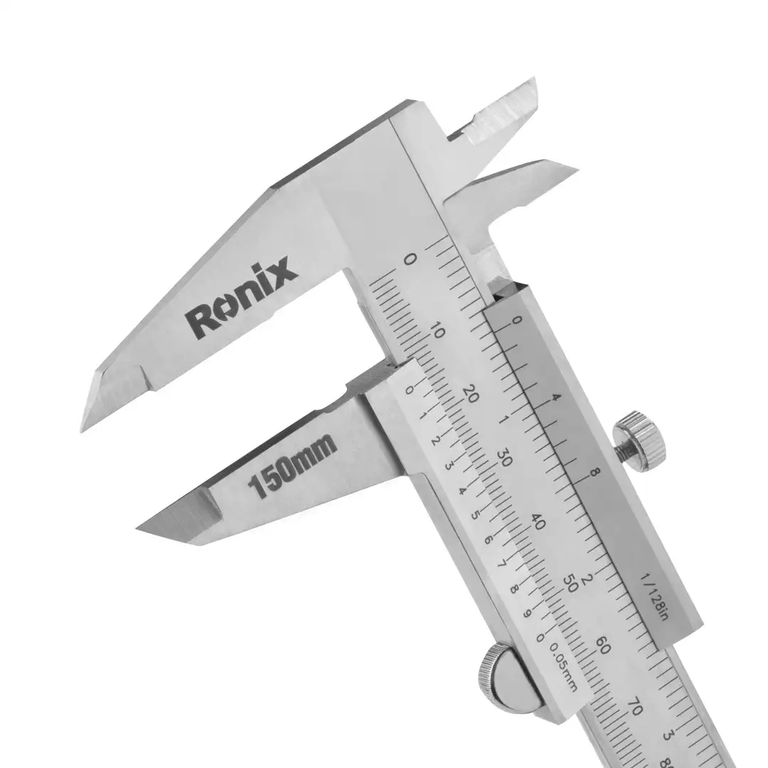

فک‌های بزرگ برای قطر یا ضخامت خارجی و فک‌های کوچک بالایی برای فضای داخلی به کار می‌روند. میلهٔ باریک انتهایی در عکس جزئیات دیده می‌شود و برای عمق قابل استفاده است. متن ویژگی‌های سازنده چهار حالت خارجی، داخلی، عمق و پله را نام می‌برد. برای پله، سطوح مرجع کولیس باید درست روی دو ارتفاع قرار گیرند؛ صرف وجود فک‌ها به معنی درست بودن هر قرائت نیست. قطعهٔ نرم را با فشار زیاد میان فک‌ها نگیرید و هنگام خواندن ابزار را تا حد امکان هم‌راستا با بعد موردنظر نگه دارید.

بازهٔ ۰ تا ۱۵۰ میلی‌متر برای قطعات کوچک کارگاهی و ابعاد موضعی مناسب است، اما طول بزرگ‌ترِ قطعه الزاماً با همین کولیس قابل سنجش نیست. برای اندازه‌های فراتر از بازه، متر دستی ۱۰ متری رونیکس RH-9017 ابزار مکمل اندازه‌گیری‌های درشت‌تر است. این متر دقت و روش اندازه‌گیری کولیس را ندارد و جایگزین سنجش قطر یا پلهٔ کوچک نمی‌شود؛ به همین دلیل فقط به‌عنوان کراس‌سل معرفی می‌شود.

خواندن میلی‌متر و اینچ

جدول رسمی دو واحد inch و mm را برای RH-9704 می‌آورد و در تصویر نیز دو مقیاس روی خط‌کش دیده می‌شود. قبل از خواندن، واحد نقشه یا قطعه را انتخاب کنید و صفر ورنیه را نسبت به همان مقیاس اصلی بسنجید. پس از عدد کاملِ مقیاس، خط منطبق ورنیه را به آن اضافه کنید. خطوط اینچی را با عدد متریک جمع نکنید. اگر نیاز به تبدیل واحد دارید، نتیجه را همراه واحد و تعداد رقم‌هایی ثبت کنید که واقعاً از مقیاس خوانده‌اید؛ تبدیل عددی نمی‌تواند ابزار را دقیق‌تر کند.

پیچ قفل روی لغزنده در تصویر روشن است. پس از تماس یکنواخت فک، می‌توان موقعیت را برای خواندن ثابت نگه داشت؛ پیچ را آن‌قدر سفت نکنید که لغزنده یا سطح ریل آسیب ببیند. با یک قطعهٔ مرجع شناخته‌شده، نحوهٔ خواندن خود را پیش از کار حساس تمرین کنید. این کار به‌ویژه هنگام جابه‌جایی میان مقیاس اینچی و متریک اهمیت دارد.

ساخت، جعبه و نگهداری

ردیف Material مقدار 4Cr13 را ذکر می‌کند و توضیح رسمی از فولاد ابزار سخت‌کاری‌شده و سطح مات کروم‌کاری‌شده می‌گوید. تصاویر ابزار فلزی و عبارت STAINLESS HARDENED را نشان می‌دهند. این داده‌ها برای شناخت ساخت محصول مفیدند، اما بدون آزمون مستقل، عمر دقیق، مقاومت در هر محیط خورنده یا نوع عملیات حرارتی را تضمین نمی‌کنند. براده‌های فلزی، خاک و رطوبت را از فک‌ها و ریل پاک کنید؛ فک‌ها را پس از استفاده بدون فشار اضافه در جعبه نگه دارید.

طبق ردیف Supplied In، ابزار در جعبهٔ پلاستیکی عرضه می‌شود و عکس رسمی نیز کولیس را داخل جعبهٔ قرمز نشان می‌دهد. عکس جعبه برای شناخت بسته‌بندی نگه داشته شده است، اما چون بخش مهم آن پوشش و چیدمان است، به جای عکس کامل سفید ابزار وارد گالری اصلی نمی‌شود. هنگام تحویل، کد RH-9704، سلامت لبه‌های فک، حرکت روان لغزنده، میلهٔ عمق‌سنج و بسته شدن صحیح جعبه را بررسی کنید.

مقایسه با ابزارهای مکمل

این کولیس برای بعدهای کوچک قطعه طراحی شده است. برای فاصله‌های اتاق، نصب یا کارگاه که در بازهٔ کولیس جا نمی‌شوند، متر لیزری ۴۰ متری رونیکس RH-9340 روش دیگری برای سنجش فاصله است. متر لیزری هم جای فک‌های کولیس را در اندازه‌گیری قطر، ضخامت و عمق نمی‌گیرد. این دو کالا و متر دستی یادشده مکمل‌اند و به‌عنوان کراس‌سل ثبت می‌شوند، نه ارتقای مستقیم همین مدل.

در دستهٔ کولیس‌های ورنیه‌ای باید بازه، درجه‌بندی، دقت ادعایی، جنس، طول کلی و شواهد تصویری هر کد مدل جدا مقایسه شود. خالی بودن آپ‌سل این محصول عمدی است: تا وقتی مدل ورنیه‌ای بهتر با کاربرد یکسان و مشخصات مستقلِ تأییدشده منتشر نشده، یک مدل دیگر را فقط به‌خاطر اندازهٔ ظاهری «ارتقا» نمی‌نامیم. برای کار حساس، پیش از انتخاب، شواهد همان مدل و الزامات کالیبراسیون پروژه را دوباره بررسی کنید.

روش استفادهٔ مسئولانه

قبل از هر اندازه‌گیری، سطوح تماس را تمیز و صفر فک‌ها را بررسی کنید. ابزار را عمود و پایدار نگه دارید، تماس را با نیروی یکنواخت برقرار کنید و قرائت را تکرار کنید. برای قطعات در حال حرکت یا داغ، ابتدا شرایط ایمن کار را فراهم کنید. اگر کولیس زمین خورده یا فک آن تغییر شکل داده است، پیش از استفاده در کنترل کیفی آن را با مرجع معتبر بررسی کنید. نوشته‌های جدول رسمی مشخصات اعلامی محصول‌اند؛ صحت نهایی اندازه‌گیری به وضعیت ابزار و روش کار نیز وابسته است.

مشخصات کوتاه و موردی

• مدل: RONIX RH-9704
• نوع: کولیس مکانیکی ورنیه‌ای
• بازه اندازه‌گیری: ۰ تا ۱۵۰ میلی‌متر
• دقت ادعایی سازنده: ±۰٫۰۳ میلی‌متر؛ بدون گواهی آزمون مستقل
• درجه‌بندی حک‌شده ورنیه: ۰٫۰۵ میلی‌متر؛ متفاوت از دقت ادعایی
• واحدها: میلی‌متر و اینچ
• جنس جدول: فولاد 4Cr13
• طول کلی / وزن جدول: ۲۳۶ میلی‌متر / ۱۵۵ گرم
• بسته‌بندی: جعبه پلاستیکی
• گارانتی: گارانتی ۱۲ ماهه رونیکس
