کولیس ورنیه ای ۲۰۰ میلی متری رونیکس مدل RONIX RH-9705؛ شناخت مدل پیش از مقایسه

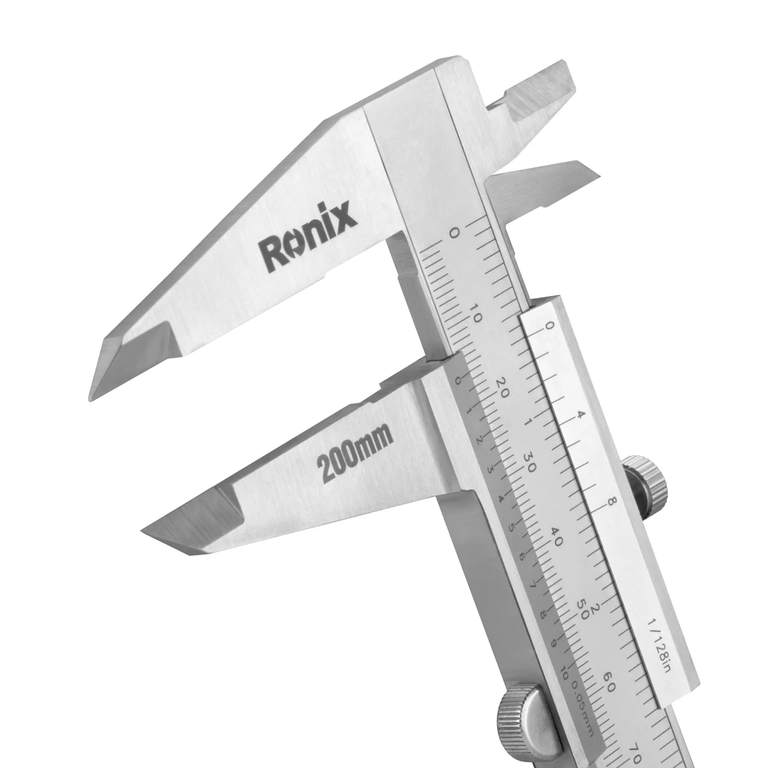

کولیس ورنیه ای ۲۰۰ میلی متری رونیکس مدل RONIX RH-9705 برای خواندن ابعاد قطعاتی عرضه شده که در بازهٔ ۰ تا ۲۰۰ میلی‌متر ابزار جا می‌گیرند. صفحه رسمی رونیکس RH-9705 در جدول اختصاصی، نوع را Vernier و بازه را 0–200 mm ثبت می‌کند. حک RH-9705 روی لغزنده و نوشتهٔ 200mm روی فک در تصاویر تمیز همین صفحه دیده می‌شوند. این دو شاهد به کد جدول متصل‌اند؛ عددهای کولیس ۱۵۰ میلی‌متریِ هم‌خانواده یا کولیس ساعتی را برای توضیح RH-9705 قرض نمی‌گیریم.

ابزار ورنیه‌ای نمایشگر و باتری ندارد و خواندن آن از انطباق خط‌های ورنیه با خط‌کش اصلی انجام می‌شود. در پروژه‌ای که فضای دسترسی یا شکل قطعه محدود است، صرف ۲۰۰ میلی‌متر بودن بازه کافی نیست: باید فک‌ها را درست روی سطح بنشانید و ابزار را بدون کج‌شدن ببندید. طول کلی ۲۹۰ میلی‌متری جدول نیز با بازهٔ اندازه‌گیری یکی نیست؛ هنگام کار در محفظهٔ تنگ، طول بدنه می‌تواند در انتخاب اثر بگذارد.

جدول مشخصات RH-9705 با مرز هر ادعا

در جدول، Length برابر 200 mm و Dimensions برابر 290 mm نوشته شده است. اولی با بازهٔ سنجش و حک روی فک سازگار است؛ دومی طول کلی بدنه را توصیف می‌کند. این تمایز هنگام مقایسه با ابزارهای کوتاه‌تر مهم است. عدد وزن نیز تنها مقدار اعلامی سازنده است؛ چون جدول نمی‌گوید ابزار با جعبه یا بدون آن وزن شده، از آن نتیجه‌ای دربارهٔ وزن حمل کل بسته نمی‌گیریم.

درجه‌بندی ۰٫۰۵ و دقت اعلامی ±۰٫۰۳

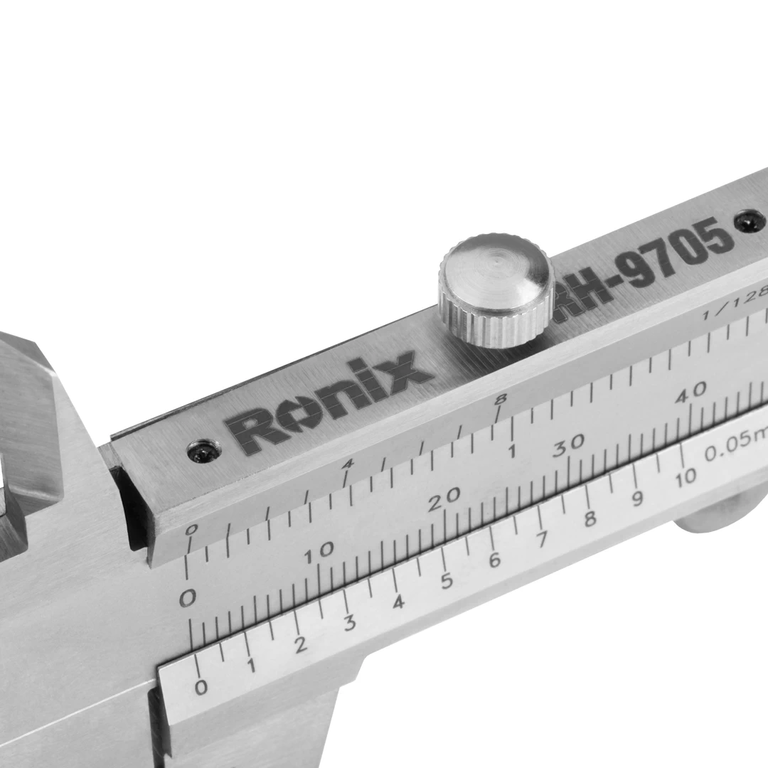

در نمای نزدیک، روی ورنیهٔ خود RH-9705 عبارت 0.05mm حک شده است. این مقدار درجه‌بندی خواندن مقیاس را نشان می‌دهد. در جدول و متن ویژگی‌ها، مقدار Accuracy به صورت ±0.03 mm آمده است. این دو عبارت نام یک کمیت واحد نیستند و از روی عکس نمی‌توان گواهی دقت ابزار را استنتاج کرد. بنابراین مقدار جدول را «دقت ادعایی سازنده» می‌نامیم و مقدار حک‌شده را «درجه‌بندی ورنیه»؛ هیچ‌کدام را بی‌صدا با دیگری جایگزین نمی‌کنیم.

اگر اندازهٔ قطعه در مرز تلرانس قرار دارد، بررسی صفر، تکرار چند خوانش و مقایسه با مرجع کالیبره لازم است. نیروی زیاد روی فک‌ها، برادهٔ چسبیده به سطح، زاویهٔ دید و هم‌راستا نبودن ابزار می‌توانند خوانش را جابه‌جا کنند. ادعای ±۰٫۰۳ به‌تنهایی ثابت نمی‌کند ابزار تحویلی در شرایط کار شما همین خطا را دارد؛ برای کاربرد حساس باید مدرک آزمون و شرایط اندازه‌گیری همان نمونه بررسی شود.

کار با فک‌های بیرونی و درونی

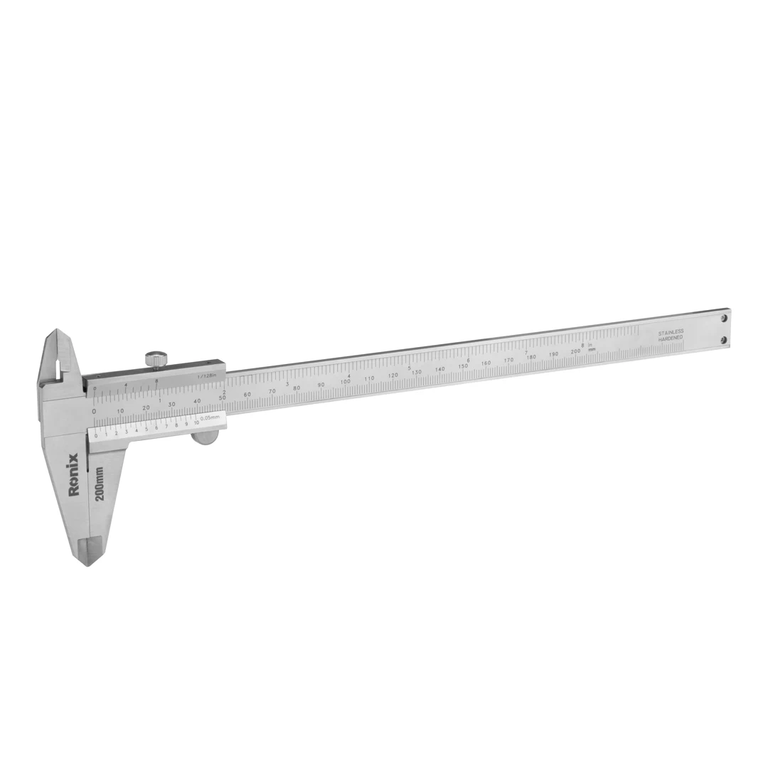

فک‌های بزرگ پایین برای ضخامت یا قطر خارجی‌اند و فک‌های کوچک بالا برای دهانه یا قطر داخلی به کار می‌روند. در تصویر محصول هر دو جفت فک دیده می‌شوند و متن ویژگی‌های رونیکس همین کارکردها را تأیید می‌کند. برای سنجش خارجی، فک را آرام تا تماس کامل ببندید؛ برای داخل سوراخ، فک‌های بالا را در راستای قطر قرار دهید و نقطهٔ مناسب را بیابید. اگر قطعه نرم یا قابل‌فشردن است، فشار فک را یکسان و محدود نگه دارید تا خود اندازه تغییر نکند.

بازهٔ ۲۰۰ میلی‌متری در خواندن ابعاد قطعات متوسط دست بازتری نسبت به کولیس‌های کوتاه‌تر می‌دهد، اما دهانهٔ قطعه، شکل سطح و فضای حرکت ابزار همچنان محدودیت می‌سازند. این کولیس برای اندازه‌گیری طول‌های چندمتری طراحی نشده است. وقتی طول قطعه از بازهٔ فک بیرون می‌رود، متر دستی ۱۰ متری رونیکس RH-9017 ابزار مکمل اندازه‌های بزرگ‌تر است، نه جایگزین دقت و تماس فک کولیس.

عمق، پله و خواندن دو واحد

میلهٔ انتهایی که در یکی از عکس‌های جزئیات دیده می‌شود برای اندازه‌گیری عمق به کار می‌رود. برای نتیجهٔ قابل اتکا، پایهٔ کولیس را صاف روی لبهٔ مرجع بنشانید و میله را تا کف پایین ببرید. حالت پله نیز به تماس درست سطوح پشتی فک وابسته است. سازنده چهار حالت خارجی، داخلی، عمق و پله را در ویژگی‌ها فهرست کرده، اما برای هر حالت خطای مستقل یا روش آزمون جدا نداده است؛ بنابراین مقدار دقت جدول را برای همهٔ شکل‌های دشوار قطعه تضمین نمی‌کنیم.

مقیاس میلی‌متر و اینچ روی خط‌کش وجود دارد. هنگام خواندن، ابتدا واحد نقشه را انتخاب کنید و خطوط همان مقیاس را با ورنیهٔ مربوط به آن تطبیق دهید. ترکیب تصادفی خط اصلی متریک با خطوط اینچی نتیجه را خراب می‌کند. مقدار ثبت‌شده را با واحد و تعداد رقم‌های واقعاً خوانده‌شده یادداشت کنید. پیچ قفل لغزنده به ثابت نگه‌داشتن موقعیت برای مشاهده کمک می‌کند؛ سفت‌کردن بیش از حد آن جایگزین تماس صحیح فک‌ها نیست.

جنس و نگهداری روزمره

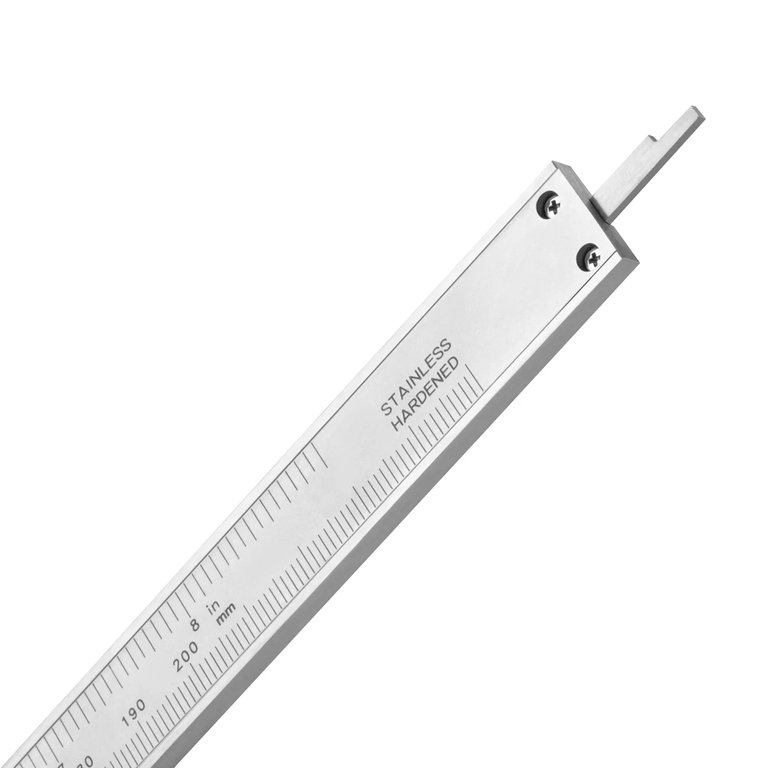

جدول مادهٔ 4Cr13 را ثبت می‌کند و در متن سازنده از فولاد ابزار سخت‌کاری‌شده با سطح مات یاد شده است. روی انتهای خط‌کش هم STAINLESS HARDENED نوشته شده. از این داده‌ها می‌توان ساخت فلزی ابزار را شناخت، ولی مقاومت دقیق در برابر هر مادهٔ شیمیایی یا دوام در محیط خورنده بدون آزمون جدا روشن نیست. فک و ریل را پس از کار از براده، روغن غلیظ و گردوغبار پاک کنید. اگر ابزار ضربه دید یا هنگام بسته‌شدن شکاف غیرعادی نشان داد، پیش از کار کنترلی آن را با مرجع معتبر بررسی کنید.

تصاویر رسمی یک جعبهٔ پلاستیکی قرمز را باز و بسته نشان می‌دهند و جدول نیز Plastic box را به‌عنوان شیوهٔ عرضه ثبت کرده است. دو قاب جعبه برای شاهد بسته‌بندی نگه داشته شده‌اند؛ گالری محصول شش نمای سفیدِ خود کولیس را نمایش می‌دهد. تصویر کارگاهیِ دست و ماشین نیز فقط شاهد کاربرد است و به‌دلیل زمینهٔ شلوغ وارد گالری نمی‌شود. همهٔ تصاویر منتقل‌شده مربع‌اند و فایل‌های رسمی بدون تغییر بایت استفاده می‌شوند.

انتخاب ابزار مکمل و روش تحویل

برای فاصله‌های اتاق و نصب که کولیس نمی‌تواند روی دو سر آن‌ها قرار گیرد، متر لیزری ۴۰ متری رونیکس RH-9340 راه دیگری برای خواندن فاصله است. متر دستی و متر لیزری هر دو کارکردی متفاوت از سنجش قطر، ضخامت، عمق و پله دارند و در ووکامرس به‌عنوان کراس‌سل ثبت می‌شوند. برای خود RH-9705 هنوز ارتقای هم‌کارکردِ بهتر با شواهد مستقل تأیید نشده؛ بنابراین آپ‌سل را خالی می‌گذاریم.

در دستهٔ کولیس ورنیه‌ای می‌توانید مدل‌ها را بر اساس بازه و شواهد اختصاصی‌شان مقایسه کنید. هنگام تحویل، کد RH-9705 را روی لغزنده با نام محصول تطبیق دهید، روانی حرکت فک و میلهٔ عمق‌سنج را بسنجید و بسته‌شدن جعبه را بررسی کنید. برای اندازه‌گیری کیفی، کالیبراسیون را با روش و دورهٔ لازمِ کارگاه خود برنامه‌ریزی کنید؛ صفحهٔ محصول جای گواهی کالیبراسیون ابزار تحویلی را نمی‌گیرد.

مشخصات کوتاه و موردی

• مدل: RONIX RH-9705
• نوع: کولیس مکانیکی ورنیه‌ای
• بازه اندازه‌گیری: ۰ تا ۲۰۰ میلی‌متر
• دقت ادعایی سازنده: ±۰٫۰۳ میلی‌متر؛ بدون گواهی آزمون مستقل
• درجه‌بندی حک‌شده: ۰٫۰۵ میلی‌متر روی ورنیه
• مقیاس: میلی‌متر و اینچ
• جنس جدول: فولاد 4Cr13
• طول کلی / وزن: ۲۹۰ میلی‌متر / ۱۸۵ گرم طبق جدول
• بسته‌بندی: جعبه پلاستیکی
• گارانتی: گارانتی ۱۲ ماهه رونیکس
